2020-2025 Exeed LX - предохранители
Назначение и расположение предохранители и реле в Exeed LX, оборудованный бензиновым двигателем 1.5 л. турбо SQR-E4T15C с вариатором 025 CHC; или 1.6 л. турбо SQR-F4J16 с роботизированной коробкой передач 730 DHB (год выпуска: 2019, 2020, 2021, 2022, 2023, 2024, 2025)

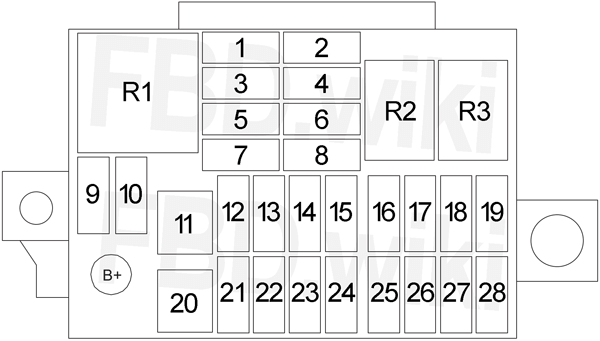

Блок предохранителей в салоне

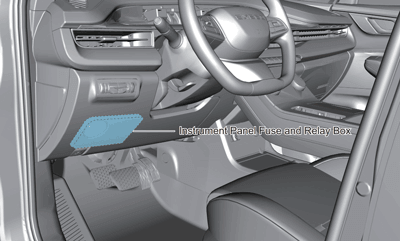

Блок расположен под панелью приборов.
| № | А | Назначение предохранителя |
|---|---|---|
| Приведенные в таблице описания блока предохранителей применимы не ко всем автомобилям (в зависимости от вариантного исполнения). В приоритете таблица, расположенная на корпусе блока предохранителей. | ||
| 1 | 10 | Central Gateway, аудиосистема (1.6T), ЭРА-Глонасс (1.6T), блок кузовной электроники (BCM), противоугонная система - PEPS (1.5T) |
| 2 | 10 | 1.6T (?→2023→?): Задний USB разъем |
| 3 | 10 | Электрический усилитель рулевого управления, датчик поворота рулевого колеса |
| 4 | 20 | Аудиосистема |
| 5 | 10 | Подушки безопасности |
| 6 | 10 | 1.6T (?→2023→?): Панель управления кондиционером, Bluetooth, модуль автоматического управления кондиционером, REC контроллер, датчик запаха в салоне, комбинация приборов, аудиосистема, T-BOX, контурная подсветка, ЭРА-Глонасс |
| 7 | 10 | Модуль автоматического управления кондиционером, ионизатор воздуха, панель управления кондиционером, комбинация приборов, T-BOX (1.6T), вспомогательная панель управления, ЭРА-Глонасс (1.5T), аудиосистема (1.5T) |
| 8 | 10 | 1.6T (?→2023→?): Система кругового обзора (APA), видеорегистратор, контурная подсветка передних дверей, транспондер |
| 9 | 15 | 1.5T (?→2021→?): Аудиосистема, комбинация приборов |
| 10 | 10 | 1.5T (?→2021→?): Климатическая система, ЭРА-Глонасс |
| 11 | - | - |
| 12 | 20 | - |
| 13 | 20 | Блок управления коробкой передач/вариатором |
| 14 | 30 | 1.6T (?→2023→?): Блок кузовной электроники (BCM) |
| 10 | 1.5T (?→2021→?): Беспроводная зарядка | |
| 15 | 7.5 | Диагностический разъем, аудиосистема, реле отопителя, реле обогрева заднего стекла, спиральный кабель рулевого колеса (левая/правая панель кнопок на руле), подогрев форсунок омывателя лобового стекла |
| 16 | - | - |
| 17 | 15 | 1.6T (?→2023→?): Беспроводная зарядка |
| 18 | 10 | Обогрев зеркал, панель управления кондиционером |
| 19 | - | - |
| 20 | 30 | Реле отопителя |
| 21 | 7.5 | Вспомогательная панель управления, Central Gateway, противоугонная система - PEPS (1.5T), выключатель EPB/ESP (1.5T) |
| 22 | 15 | 1.6T (?→2023→?): Блок кузовной электроники (BCM) |
| 23 | 15 | 1.6T (?→2023→?): Задний стеклоочиститель |
| 15 | 1.5T (?→2021→?): Обогрев рулевого колеса | |
| 24 | 30 | Реле обогрева заднего стекла |
| 25 | 15 | - |
| 26 | 10 | Беспроводная зарядка, аудиосистема, комбинация приборов, блок кузовной электроники (BCM), блок управления зеркалами заднего вида (1.5T), освещение салона |
| 27 | 15 | Backup Power |
| 28 | 10 | 1.6T (?→2023→?): Передний USB разъем, верхний USB разъем |
| 10 | 1.5T (?→2021→?): Беспроводная зарядка | |
| Реле | ||
| R1 | Отопитель | |
| R2 | Задний стеклоочиститель | |
| R3 | Обогрев заднего стекла | |

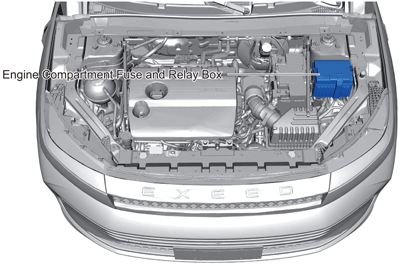

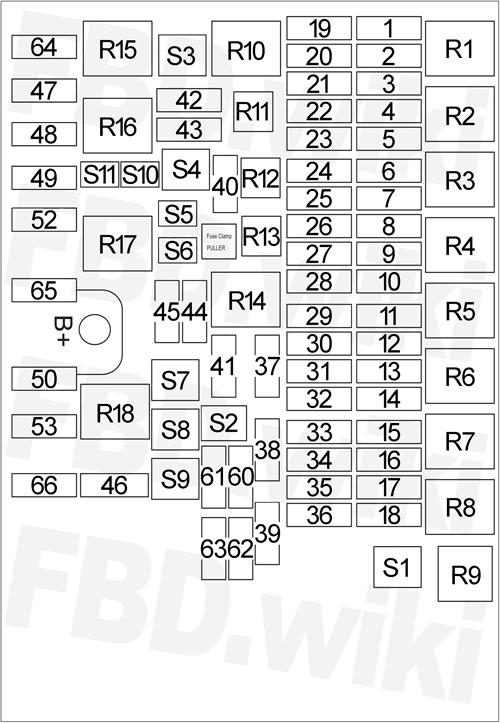

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| Приведенные в таблице описания блока предохранителей применимы не ко всем автомобилям (в зависимости от вариантного исполнения). В приоритете таблица, расположенная на корпусе блока предохранителей. | ||
| 1 | 20 | Вакуумный насос |
| 2 | 15 | Кислородные датчики, электронный термостат, электрический насос системы охлаждения (1.6T) |
| 3 | 15 | Катушки зажигания |
| 4 | 15 | 1.6T (?→2023→?): Блок управления двигателем, масляный насос, датчик расхода воздуха , подогрев вентиляции картерных газов, система изменения фаз газораспределения, клапан абсорбера, клапан ERCV |
| 15 | 1.5T (?→2021→?): Электрический насос системы охлаждения, система изменения фаз газораспределения, клапан абсорбера | |
| 5 | 20 | 1.6T (?→2023→?): Полный привод |
| 6 | 10 | 1.6T (?→2023→?): Блок управления вентилятором системы охлаждения (1.6T), реле старт-стоп (№16) |
| 10 | AGS | |
| 7 | 7.5 | 1.6T (?→2023→?): Дополнительный свет |
| 8 | 20 | 1.6T (?→2023→?): Подогрев переднего правого сиденья, подогрев заднего правого сиденья |
| 15 | 1.5T (?→2021→?): Левый ближний свет | |
| 9 | 15 | Резерв |
| 10 | 10 | Блок управления двигателем, клапан абсорбера, реле стартера |
| 11 | 15 | PEPS |
| 12 | 20 | Резерв |
| 13 | 7.5 | Выключатель тормозной педали, блок управления двигателем, блок управления коробкой передач (1.6T), блок управления вариатором (1.5Т), блок управления топливным насосом (1.5Т) |
| 14 | 7.5 | Видеорегистратор, блок управления радарами, люк, электрохромное зеркало заднего вида, блок управления сиденьем, вентиляция сидений, память водительского сиденья, датчик давления системы кондиционирования |
| 15 | 7.5 | Камеры кругового обзора (AVM), адаптивный круиз-контроль, система контроля за полосой движения (LDW), система контроля слепых зон (BSD), противоугонная система - PEPS и DC-DC (ISS) |
| 16 | 15 | Задний отопитель |
| 17 | 15 | 1.6T (?→2023→?): Подогрев рулевого колеса |
| 18 | 10 | Резерв |
| 19 | 7.5 | Резерв |
| 20 | 15 | Топливные форсунки |
| 21 | 10 | Блок управления двигателем (реле старт-стоп (№10)) |
| 22 | 10 | Резерв |
| 23 | 10 | Резерв |
| 24 | 15 | 1.6T (?→2023→?): Реле омывателя лобового стекла, реле омывателя заднего стекла |
| 15 | 1.5T (?→2021→?): Дальний свет | |
| 25 | 15 | 1.6T (?→2023→?): Блок кузовной электроники (BCM) |
| 26 | 15 | 1.5T (?→2021→?): Правый ближний свет |
| 27 | 20 | Звуковой сигнал |
| 28 | 7.5 | ESP + EPB, ABS |
| 29 | 20 | 1.6T (?→2023→?): Топливный насос |
| 15 | 1.5T (?→2021→?): Топливный насос | |
| 30 | 15 | 1.6T (?→2023→?): Блок кузовной электроники (BCM 6) |
| 25 | 1.5T (?→2021→?): Блок кузовной электроники (BCM 6) | |
| 31 | 20 | 1.6T (?→2023→?): Зажигание (IGN 1) |
| 15 | 1.5T (?→2021→?): Предохранители №: 26, 27, 28 (блок предохранителей в салоне) | |
| 32 | 10 | Выключатель тормозной педали (лампы стоп-сигналов), система контроля слепых зон (BSD), блок управления двери багажника (PLG), реле подогрева рулевого колеса |
| 33 | 20 | 1.6T (?→2023→?): Блок кузовной электроники (BCM 5) |
| 10 | 1.5T (?→2021→?): Блок кузовной электроники (BCM), блок управления двери багажника (PLG), видеорегистратор, контурная подсветка, система контроля слепых зон (BSD) | |
| 34 | 15 | 1.6T (?→2023→?): Блок кузовной электроники (BCM 5) |
| 25 | 1.5T (?→2021→?): Блок кузовной электроники - освещение салона, указатели поворота, лампы заднего хода (BCM) | |
| 35 | 25 | 1.6T (?→2023→?): Электропривод багажной двери (PLG) |
| 15 | 1.5T (?→2021→?): Блок кузовной электроники - задний стеклоочиститель, насос омывателя, датчик дождя и освещенности (BCM) | |
| 36 | 15 | 1.6T (?→2023→?): EGS |
| 15 | 1.5T (?→2021→?): Блок управления топливным насосом, селектор вариатора | |
| 37 | 15 | Запасной источник питания багажного отсека |
| 38 | 10 | 1.6T (?→2023→?): Блок управления коробкой передач (DCT), блок управления двигателем |
| 10 | 1.5T (?→2021→?): Блок управления двигателем | |
| 39 | 25 | Стеклоочиститель |
| 40 | 10 | Резерв |
| 41 | 20 | Подогрев водительского сиденья, подогрев задних сидений |
| 42 | 10 | Муфта компрессора кондиционера |
| 43 | 15 | Резерв |
| 44 | 20 | 1.6T (?→2023→?): Блок кузовной электроники (BCM 4) |
| 15 | 1.5T (?→2021→?): Блок кузовной электроники - стеклоподъемники (BCM 4) | |
| 45 | 25 | 1.6T (?→2023→?): Люк |
| 30 | 1.5T (?→2021→?): Люк | |
| 46 | 25 | 1.6T (?→2023→?): Предохранители №: 4, 6, 8, 17 (блок предохранителей в салоне) |
| 15 | 1.5T (?→2021→?): Предохранители №: 9, 10 (блок предохранителей в салоне) | |
| 47 | 100 | 1.6T (?→2023→?): Блок предохранителей в салоне |
| 60 | 1.5T (?→2021→?): Блок предохранителей в салоне | |
| 48 | 80 | Усилитель рулевого управления (EPS) |
| 49 | 175 | Генератор, датчик батареи (1.5Т) |
| 50 | 60 | Вентилятор системы охлаждения (1.6T) |
| 52 | 40 | 1.5T (?→2021→?): Вентилятор системы охлаждения (низкая скорость), подогрев лобового стекла - правая сторона |
| 50 | 1.6T (?→2023→?): Подогрев лобового стекла - правая сторона | |
| 53 | 50 | 1.5T (?→2021→?): Вентилятор системы охлаждения (высокая скорость), подогрев лобового стекла - левая сторона |
| 50 | 1.6T (?→2023→?): Подогрев лобового стекла - левая сторона | |
| 60 | - | - |
| 61 | - | - |
| 62 | - | - |
| 63 | - | - |
| 64 | - | - |
| 65 | - | - |
| 66 | - | - |
| Силовые предохранители | ||
| S1 | 30 | Старт-стоп |
| S2 | 15 | 1.6T (?→2023→?): Предохранители №: 26, 27, 28 (блок предохранителей в салоне) |
| 15 | 1.5T (?→2021→?): Предохранители №: 1, 3, 5, 7, 13 (блок предохранителей в салоне) | |
| S3 | 30 | Стартер |
| S4 | 30 | 1.6T (?→2023→?): Блок управления двигателем (реле старт-стоп (№16)) |
| S5 | 30 | Блок кузовной электроники (BCM 2) |
| S6 | 30 | Блок кузовной электроники (BCM 1) |
| S7 | 40 | ESP/ABS |
| S8 | 40 | ESP + EPB |
| S9 | 30 | 1.5T (?→2021→?): DCT |
| S10 | 30 | 1.6T (?→2023→?): Блок управления коробкой передач (DCT) |
| 20 | 1.5T (?→2021→?): Электропривод багажной двери (PLG) | |
| S11 | 30 | Электропривод сидений |
| Реле | ||
| R1 | Вакуумный насос | |
| R2 | Блок управления двигателем | |
| R3 | Дополнительное освещение | |
| R4 | 1.6T (?→2023→?): Зажигание (ACC2) | |
| 1.5T (?→2021→?): Ближний свет | ||
| R5 | Зажигание (IGN1) | |
| R6 | Задний отопитель | |
| R7 | 1.6T (?→2023→?): Подогрев рулевого колеса | |
| 1.5T (?→2021→?): Зажигание (ACC2) | ||
| R8 | Старт-стоп 1 | |
| R9 | Резерв | |
| R10 | Старт-стоп 2 | |
| R11 | 1.6T (?→2023→?): Муфта компрессора кондиционера | |
| R12 | Звуковой сигнал | |
| R13 | Топливный насос | |
| R14 | Зажигание (ACC) | |
| R15 | Стартер | |
| R16 | 1.6T (?→2023→?): Старт-стоп 1 | |
| R17 | Вентилятор системы охлаждения (низкая скорость) | |
| Подогрев лобового стекла - правая сторона | ||
| R18 | Вентилятор системы охлаждения (высокая скорость) | |
| Подогрев лобового стекла - левая сторона | ||
