2021-2024 Lada Largus
Расположение и назначение предохранителей и реле в рестайлинговых моделях Лада Ларгус, Ларгус Кросс и Ларгус Фургон. Оборудованные бензиновым двигателем: 1.6 л. (8-ми клапанный двигатель ВАЗ-11182, или 16-ти клапанный ВАЗ-21129) (2021, 2022, 2023, 2024)
Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Стеклоподьемники передних дверей |
| 2 | - | - |
| 3 | - | - |
| 4 | - | - |
| 5 | - | - |
| 6 | 15 | '24-: Центральный блок кузовной электроники (указатели поворота с левой стороны) |
| 7 | - | - |
| 8 | 30 | Стеклоподъемники задних дверей, управление реле блокировки задних стеклоподъемников |
| 9 | - | - |
| 10 | 10 | '24-: Центральный блок кузовной электроники (индикатор блокировки дверей) |
| 11 | 20 | '21-'23: Центральный блок кузовной электроники (центральный замок) |
| 30 | '24-: Центральный блок кузовной электроники (передний стеклоочиститель) | |
| 12 | 5 | Выключатель сигнала торможения, антенна иммобилизатора, контроллер системы курсовой устойчивости, дополнительный блок кузовной электроники |
| 13 | 10 | '21-'23: Плафон освещения салона, плафоны освещения зон водителя и переднего пассажира, плафон освещения вещевого ящика |
| 5 | '24-: Плафоны освещения зон водителя и переднего пассажира, плафон освещения задней части салона, плафон освещения вещевого ящика, плафон освещения багажника | |
| 14 | 5 | '21-'23: Датчик дождя |
| 5 | '24-: Датчик дождя и освещенности | |
| 15 | 15 | '21-'23: Омыватель ветрового и заднего стекол, центральный блок кузовной электроники (очиститель заднего стекла) |
| 16 | 15 | '24-: Правый подрулевой переключатель, управление реле обогрева ветрового стекла |
| 17 | - | - |
| 18 | 7.5 | '21-'23: Лампы стоп-сигналов, дополнительный стоп-сигнал |
| 19 | 5 | Блок управления двигателем, центральный блок кузовной электроники, дополнительный блок кузовной электроники, комбинация приборов, управление реле стартера, управление реле топливного насоса, сигнал питания мультимедийной системы, сигнализатор непристегнутого ремня безопасности |
| 20 | 5 | Блок управления системой надувных подушек безопасности |
| 21 | 7,5 | Лампы заднего хода, парктроник |
| 22 | 5 | '21-'23: Питание контроллера Gate Way |
| 5 | '24-: Автомобильный терминал системы «ЭРА-ГЛОНАСС» | |
| 23 | 5 | Блок управления системой безопасной парковки, управление реле №1 и 2 обогрева ветрового стекла (2021-2023), управление реле обогрева заднего стекла и наружных зеркал |
| 24 | 15 | '21-'23: Центральный блок кузовной электроники (предохранители салона № 12, 13, 14, 36 с задержкой после выключения зажигания) |
| 15 | '24-: Центральный блок кузовной электроники (указатели поворота с правой стороны, подсветка салона внутренняя, освещение номерного знака) | |
| 25 | 5 | '21-'23: Автомобильный терминал системы «ЭРА-ГЛОНАСС», питание контроллера Gate Way, канал измерения напряжения бортовой сети дополнительного блока кузовной электроники |
| 5 | '24-: Автомобильный терминал системы «ЭРА-ГЛОНАСС» | |
| 26 | 15 | Центральный блок кузовной электроники (указатели поворота) |
| 7.5 | Лампы стоп-сигналов, дополнительный стоп-сигнал | |
| 27 | 30 | '24-: Центральный блок кузовной электроники (замок двери багажного отделения, предохранители салона 12, 13, 14, 36 с задержкой после выключения зажигания) |
| 28 | 15 | Звуковой сигнал |
| 29 | - | - |
| 30 | - | - |
| 31 | 5 | Комбинация приборов |
| 32 | 7.5 | Аудиосистема или мультимедийная система, центральный блок кузовной электроники, управление реле электровентилятора отопителя, панель управления кондиционером |
| 33 | 15 | Розетка 12 В для водителя и переднего пассажира |
| 34 | 20 | Диагностический разъем, аудиосистема или мультимедийная система |
| 35 | 5 | Обогрев наружных зеркал |
| 36 | 5 | '21-'23: Электропривод наружных зеркал, дополнительный блок кузовной электроники, управление открытием дверей багажного отделения с пульта дистанционного управления |
| 5 | '24-: Переключатель управления наружными зеркалами, аудиосистема или мультимедийная система | |
| 37 | - | - |
| 38 | 30 | '21-'23: Очиститель ветрового стекла |
| 39 | 40 | Электровентилятор отопителя |
| 40 | 5 | '21-'23: Питание USB-розетки 5 В для задних пассажиров |
| 41 | 25 | '21-'23: Дополнительный блок кузовной электроники (дневной ходовой огонь правой фары, задние габаритные огни, ближний свет левой фары, дальний свет правой фары, противотуманные фары) |
| 30 | '24-: Дополнительный блок кузовной электроники | |
| 42 | 15 | Розетка 12 В для задних пассажиров |
| 43 | 15 | '21-'23: Дополнительный блок кузовной электроники (дополнительное питание) |
| 20 | '24-: Центральный блок кузовной электроники (задний стеклоочиститель, центральный замок) | |
| 44 | 15 | Розетка 12 В в багажном отделении |
| 45 | 10 | Подогрев рулевого колеса, кнопки на рулевом колесе |
| 46 | 25 | '21-'23: Дополнительный блок кузовной электроники (дополнительное питание) |
| 10 | '24-: Центральный блок кузовной электроники (правый ближний свет, задние габаритные огни, левый дневной ходовой огонь, правый дневной ходовой огонь, индикатор нагрева лобового стекла) | |
| 47 | 25 | '21-'23: Дополнительный блок кузовной электроники (дневной ходовой огонь левой фары, дальний свет левой фары, ближний свет правой фары, габаритные огни фар, фонарь освещения номерного знака, интерьерная подсветка, задний противотуманный огонь) |
| 10 | '24-: Центральный блок кузовной электроники (левый дальний свет, правый дальний свет) | |
| 48 | 30 | '21-'23: Питание блока дополнительных функций кузовной электроники |
| 10 | '24-: Центральный блок кузовной электроники (левый ближний свет, передние габаритные огни, задний противотуманный огонь) | |
| 49 | 30 | Стартер |
| Реле | ||
| К1 | Вентилятор отопителя | |
| К2 | Блокировка задних стеклоподъемников | |
| К3 | '21-'23: Реле 12 В розеток, питание блока дополнительных функций кузовной электроники | |
| '24-: Разгрузочное реле клеммы "ACC" | ||
| '24-: Задний стеклоочиститель | ||
| К4 | Обогрев заднего стекла и наружных зеркал | |

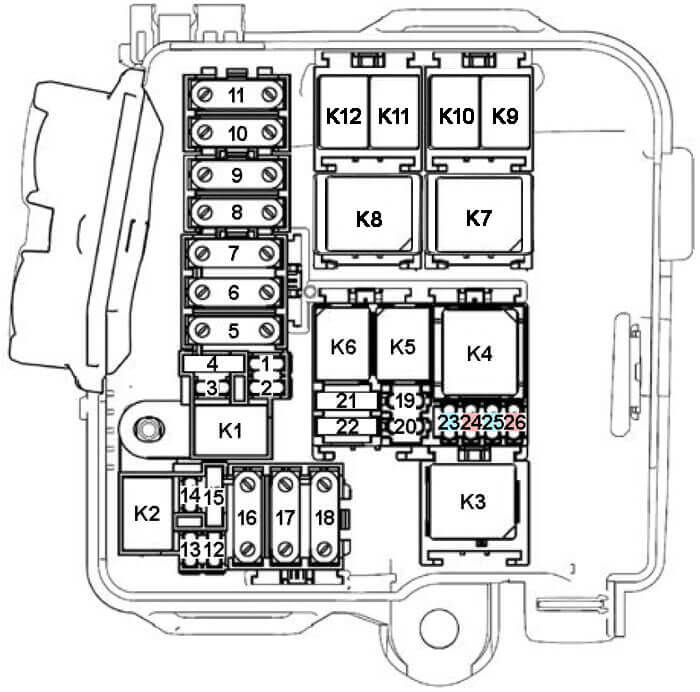

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | '21-'23: Система управления газовым оборудованием |
| 25 | '24-: Блок управления антиблокировочной системы | |
| 2 | 7.5 | '21-'23: Центральный блок кузовной электроники |
| 15 | '24-: Система управления газовым оборудованием | |
| 3 | 30 | Обогрев заднего стекла и наружных зеркал |
| 4 | 25 | '21-'23: Блок управления антиблокировочной системы |
| 5 | 70 | Блок предохранителей в салоне |
| 6 | 70 | Блок предохранителей в салоне |
| 7 | 50 | Блок управления антиблокировочной системы |
| 8 | 60 | '21-'23: Розетки 12 В, блок дополнительных функций кузовной электроники, система управления газовым оборудованием |
| 9 | - | - |
| 10 | 40 | Обогреватель лобового стекла (левая половина) |
| 11 | 40 | Обогреватель лобового стекла (правая половина) |
| 12 | 15 | Блок управления двигателем, блок управления вентилятором радиатора, катушки зажигания, модуль зажигания, топливные форсунки |
| 13 | 7.5 | Датчик кислорода 1 и 2, клапан управления длиной впускного коллектора (2021-2023), клапан продувки адсорбера, датчик фаз, управление реле муфты компрессора кондиционера (2024) |
| 14 | 10 | Муфта компрессора кондиционера |
| 15 | 15 | Модуль топливного насоса с датчиком уровня топлива |
| 16 | 50 | Вентилятор охлаждения радиатора |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| Реле | ||
| К1 | '21-'23: Система управления газовым оборудованием | |
| К2 | Муфта компрессора кондиционера | |
| К3 | '21-'23: Вентилятор охлаждения радиатора | |
| К4 | Стартер | |
| К5 | Блок управления двигателем | |
| К6 | Топливный насос | |
| К7 | Обогрев лобового стекла (правая половина) | |
| К8 | Обогрев лобового стекла (левая половина | |
| К9 | - | |
| К10 | '21-'23: Замок дверей багажного отделения | |
| К11 | '21-'23: Тревожный звуковой сигнал | |
| '24-: Система управления газовым оборудованием | ||
| К12 | Звуковой сигнал | |
