2015-2024 Lada Vesta, Vesta SW
Назначение и расположение предохранителей и реле в Lada Vesta (а также: Vesta NG, Vesta SW, Vesta Cross и Vesta Sport). Оборудованных бензиновым двигателем: 1.6 л. (ВАЗ-21129, ВАЗ-11182) или 1.8 л (ВАЗ-21179); с механической или роботизированной коробкой передач (2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024)

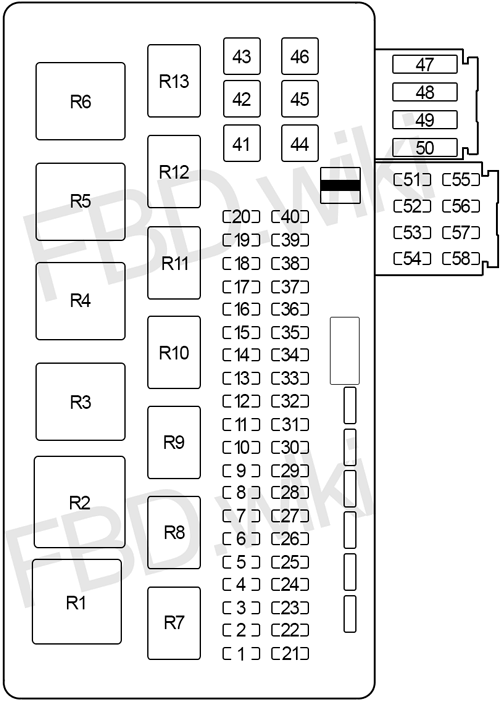

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | '15-'17: Правый подрулевой переключатель (омыватель) |
| 5 | '18-'22: Система экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы (ЭРА-ГЛОНАСС) | |
| 15 | '23-'24: Обогрев руля | |
| 2 | 30 | '15-'17 (не люкс): Левый подрулевой переключатель |
| 5 | '15-'17 (люкс): Левый подрулевой переключатель | |
| 5 | '18-'22: Комбинация приборов | |
| 5 | '23-'24: Комбинация приборов, «ЭРА-ГЛОНАСС», система помощи при парковке (парктроник) | |
| 3 | 10 | '15-'17: Левый дальний свет |
| 10 | '18-'24: 15 клемма моторного отсека | |
| 4 | 30 | '15-'17 (не люкс): Левый подрулевой переключатель |
| 5 | '15-'17 (люкс): Левый подрулевой переключатель | |
| 10 | '18-'22: Правый ближний свет | |
| 25 | '19-'22: Дополнительный блок кузовной электроники - ЕММ (правый дальний свет, левый ближний свет, передний габаритный свет, правый дневной свет) | |
| 5 | '23-'24: Электроусилитель рулевого управления (ЭУРУ) | |
| 5 | 15 | '15-'17: Обогрев сидений |
| 10 | '18-'22: Левый ближний свет | |
| 30 | '19-'22: Дополнительный блок кузовной электроники - ЕММ (передний стеклоочиститель) | |
| 15 | '23-'24: Розетка 12 В в багажном отсеке | |
| 6 | 7.5 | '15-'17: Габаритный свет с правой стороны |
| 5 | '18-'22: Электроусилитель рулевого управления - сигнал (ЭУРУ) | |
| 10 | '23-'24: Блок кузовной электроники (ВСМ) - правый ближний свет, задние габаритные огни, девные ходовые огни (ДХО), индикатор нагрева ветрового стекла | |
| 7 | 10 | '15-'17: Габаритный свет с левой стороны |
| 15 | '18-'22: Система надувных подушек безопасности (СНПБ) | |
| 30 | '23-'24: Блок кузовной электроники (ВСМ) - передний стеклоочиститель | |
| 8 | 5 | '15-'17: Задний противотуманный свет |
| 5 | '18-'22: Система помощи при парковке (парктроник) | |
| 15 | '23-'24: Система надувных подушек безопасности (СНПБ) | |
| 9 | 3 | '15-'17: Правый указатель поворота в зеркале |
| 5 | '18-'22: Правый указатель поворота в зеркале | |
| 10 | 5 | '15-'17: Селектор роботизированной коробки передач |
| 3 | '18-'22: Задний противотуманный свет | |
| 20 | '23-'24: Розетки дополнительных потребителей салона | |
| 10 | '23-'24: Розетка дополнительных потребителей для первого ряда | |
| 11 | 10 | '15-'17 (не люкс): Левый ближний свет |
| 3 | '18-'22: Левый указатель поворота в зеркале | |
| 12 | 15 | '15-'17: Указатели поворотов, блок кузовной электроники (BCM) |
| 10 | '18-'22: Дневные ходовые огни (ДХО) | |
| 10 | '23-'24: Блок кузовной электроники (ВСМ) - левый дальний свет, правый дальний свет, задние указатели поворота | |
| 13 | 10 | '15-'17: Блок кузовной электроники (BCM) |
| 10 | '18-'22: Правый дальний свет | |
| 10 | '23-'24: Блок кузовной электроники (ВСМ) - левый ближний свет, передние габаритные огни, задний противотуманный свет, индикатор аварийной сигнализации | |
| 14 | 10 | '15-'17: Выключение педали тормоза |
| 10 | '18-'22: Левый дальний свет | |
| 15 | 5 | '15-'17: Датчика дождя и освещенности, корректора света фар |
| 5 | '18-'24: Обогрев наружных зеркал | |
| 16 | 5 | '15-'17: Выключение педали тормоза |
| 5 | '18-'22: Радио/мультимедиа, шина питания аксессуаров (положение АСС замка зажигания), система экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы (ЭРА-ГЛОНАСС) | |
| 10 | '23-'24: USB розетки на центральной консоли, заднего ряда | |
| 17 | 5 | '15-'17: Освещение вещевого ящика, освещение багажника, освещение порогов |
| 5 | '18-'22: Задний габаритный свет | |
| 25 | '19-'22: Дополнительный блок кузовной электроники - ЕММ (передний противотуманный свет, задний противотуманный свет, освещение номерного знака) | |
| 18 | 3 | '15-'17: Левый указатель поворота в зеркале |
| 7.5 | '18-'22: Передний габаритный свет | |
| 25 | '19-'22: Дополнительный блок кузовной электроники - ЕММ (левый дальний свет, правый ближний свет, задний габаритный свет, левый дневной свет) | |
| 19 | 10 | '15-'17 (не люкс): Правый ближний свет |
| 7.5 | '18-'22: Левый стоп-сигнал | |
| 20 | 5 | '15-'17: Обогрев наружных зеркал |
| 7.5 | '18-'22: Правый стоп-сигнал | |
| 21 | 15 | '15-'17: Система надувных подушек безопасности (СНПБ) |
| 15 | '18-'22: Указатели поворота, блок кузовной электроники (BCM) | |
| 5 | '23-'24: Блок кузовной электроники (ВСМ) - передний правый указатель поворота, подсветка салона, освещения номерного знака | |
| 22 | 5 | '15-'17: Комбинация приборов |
| 5 | '18-'24: Питание терминального устройства системы экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы (ЭРА-ГЛОНАСС) | |
| 23 | 5 | '15-'22: Комбинация приборов |
| 24 | 5 | '15-'17: Радио, система экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы (ЭРА-ГЛОНАСС) |
| 5 | '18-'22: Селектор роботизированной коробки передач | |
| 5 | '23-'24: Реле блокировки задних стеклоподъемников, панель и контроллер климатической установки | |
| 25 | 5 | '15-'17: Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 5 | '18-'22: Блок дополнительных функций кузовной электроники (БДФКЭ), привод боковых зеркал, мультимедийная система | |
| 7.5 | '23-'24: Мультимедийная система, привод боковых зеркал | |
| 26 | 15 | '15-'17: Топливный насос |
| 5 | '18-'22: Освещение салона, освещение багажника | |
| 5 | '23-'24: Освещение салона, освещение багажного отделения, датчик дождя и освещенности (ДДиО) | |
| 27 | 5 | '15-'17: Система помощи при парковке (парктроник) |
| 5 | '18-'22: Выключатель тормоза | |
| 5 | '23-'24: Выключатель тормоза, контроллер ESC, датчик угла поворота рулевого колеса | |
| 28 | 5 | '15-'17: Электроусилитель рулевого управления - сигнал (ЭУРУ) |
| 15 | '18-'22: Радио, диагностический разъем, мультимедийная система | |
| 20 | '23-'24: Мультимедийная система, диагностический разъем | |
| 29 | 10 | Разъем прицепа (освещение) |
| 30 | 5 | '15-'17: Система экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы (ЭРА-ГЛОНАСС) |
| 15 | '18-'24: Топливный насос | |
| 31 | 5 | '15-'17: Система экстренного реагирования при авариях на базе Глобальной навигационной спутниковой системы (ЭРА-ГЛОНАСС) |
| 5 | '18-'22: Реле стеклоподъемников, отопитель салона | |
| 32 | 10 | '15-'17: Питание шины K15M (моторного отсека) |
| 5 | '18-'22: Корректора фар, датчик дождя и освещенности (ДДиО) | |
| 33 | 5 | '15-'17: Блок управления стеклоподъемниками |
| 5 | '18-'22: Датчик угла поворота рулевого колеса | |
| 34 | 5 | '15-'17: Датчик угла поворота рулевого колеса, блок кнопок рулевого колеса |
| 5 | '18-'22: Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) | |
| 35 | 5 | '15-'17: Блок переключателей в двери водителя, электропривод зеркал |
| 5 | '18-'22 (люкс): Левый подрулевой переключатель (дальний свет, габаритный свет) | |
| 25 | '18-'22 (не люкс): Левый подрулевой переключатель (дальний свет, габаритный свет) | |
| 36 | 15 | '15-'17: Радио, диагностический разъем |
| 10 | '18-'24: Дополнительный стоп-сигнал | |
| 37 | 7.5 | '15-'17: Правый стоп-сигнал |
| 10 | '18-'22: Блок кузовной электроники (BCM) | |
| 5 | '23-'24: Блок кузовной электроники (ВСМ) - передний левый указатель поворота, кольцо иммобилизации | |
| 38 | 7.5 | '15-'17: Левый стоп-сигнал |
| 5 | '18-'22 (люкс): Левый подрулевой переключатель (ближний свет, дневные ходовые огни (ДХО)) | |
| 25 | '18-'22 (норма, стандарт): Левый подрулевой переключатель (ближний свет, дневные ходовые огни (ДХО)) | |
| 10 | '23-'24: Блок кузовной электроники (ВСМ) - передние противотуманные фонари (ПТФ), блок блокировки рулевой колонки, индикатор блокировки дверей, подсветка внешнего кольца кнопки Start/Stop | |
| 39 | 10 | '15-'17 (не люкс): Дневные ходовые огни (ДХО) |
| 20 | '18-'24: Правый подрулевой переключатель (стеклоочиститель и омыватель) | |
| 40 | 10 | '15-'17 (не люкс): Правый дальний свет |
| 30 | '18-'22: Блок дополнительных функций кузовной электроники (БДФКЭ) | |
| 30 | '24: Обогрев сидений | |
| 15 | '18-'24 (стандарт, норма): Обогрев передних сидений | |
| 41 | 20 | '15-'22: Прикуриватель, розетка |
| 30 | '23-'24: Питание аксессуаров | |
| 42 | 20 | '15-'22: Блок кузовной электроники (ВСМ) - питание шины ВТР |
| 30 | '23-'24: Блок кузовной электроники (ВСМ) - задний стеклоочиститель, цепь аксессуаров (АСС), замки дверей | |
| 43 | 20 | '15-'22: Блок кузовной электроники (ВСМ) - центральный замок |
| 30 | '23-'24: Блок кузовной электроники (ВСМ) - замок крышки/двери багажного отделения, шина ВТР, цепь зажигания (К15) | |
| 44 | 30 | '15-'22: Стеклоподъемники |
| 30 | '23-'24: Передние стеклоподъемники | |
| 45 | 30 | Вентилятор отопителя салона |
| 46 | 30 | '15-'17: Правый подрулевой переключатель (стеклоочиститель) |
| 30 | '18-'22 (стандарт, норма): Питание переднего стеклоочистителя | |
| 30 | '23-'24: Задние стеклоподъемники | |
| 2015-2022 | ||
| 47 | 25 | Дополнительный блок кузовной электроники - ЕММ (правый дальний свет, левый ближний свет, габаритный свет с левой стороны, правый дневной свет ('18-'22)) |
| 48 | 30 | Дополнительный блок кузовной электроники - ЕММ (стеклоочиститель) |
| 49 | 25 | Дополнительный блок кузовной электроники - ЕММ (передний противотуманный свет, задний противотуманный свет, освещение номерного знака) |
| 50 | 25 | Дополнительный блок кузовной электроники - ЕММ (левый дальний свет, правый ближний свет, габаритный свет с правой стороны, левый дневной свет ('18-'22)) |
| 51 | 15 | '18-'22 (SW, норма): Реле переднего противотуманного света |
| 52 | 5 | '18-'22: Гнездо USB |
| 53 | 5 | '18-'22: Кнопки круиз-контроля на руле |
| 54 | - | - |
| 55 | 15 | '18-'22: Розетка 12В в багажнике |
| 56 | 7.5 | '21-'22: Питание контроллера вариатора (CVT), датчики вариатор (CVT), лампы заднего хода |
| 57 | - | - |
| 58 | - | - |
| Реле | ||
| R1 | '15-'17 (не люкс): Освещение | |
| '15-'17 (люкс): Стеклоочиститель | ||
| '18-'22: Разгрузочное реле шины К15. Коммутация питания светотехники и обогрева сидений | ||
| '23-'24: Разгрузочное реле шины К15. Коммутация питания светотехники, обогрев сидений, очистителя и омывателя стекол, розетки дополнительных потребителей в багажном отделении | ||
| R2 | '23-'24: Питание аксессуаров (ACC) | |
| R3 | Обогрев заднего стекла и зеркал | |
| R4 | Передние стеклоподъемники | |
| R5 | Вентилятор отопителя салона | |
| R6 | '15-'22: Задние стеклоподъемники | |
| '23-'24: Задние стеклоподъемники «минус» | ||
| R7 | Топливный насос | |
| R8 | '15-'22: Вспомогательное реле - ACC (розетка) | |
| '23-'24: Задние стеклоподъемники | ||
| R9 | '18-'22: Передний противотуманный свет | |
| R10 | - | |
| R11 | - | |
| R12 | - | |
| R13 | - | |

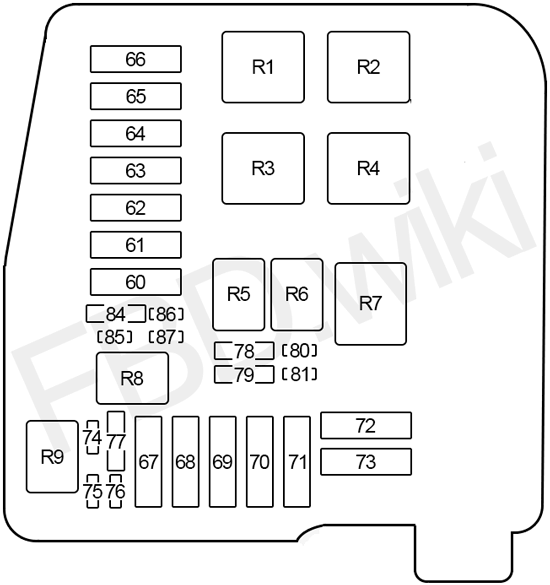

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 60 | 40 | Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 61 | 70 | Электроусилитель рулевого управления (ЭУРУ) |
| 62 | 60 | '15-'17: Генератор |
| 70 | '18-'21: Блок управления роботизированной коробкой передач | |
| 70 | '23-'24: Задние стеклоподъемники, разгрузочного реле шины К15, акксесуары | |
| 63 | 60 | '15-'17: Генератор |
| 64 | 60 | '15-'17: Клемма K30S |
| 65 | 60 | '15-'17: Обогрев лобового стекла |
| 66 | 70 | '15-'17: Блок управления роботизированной коробкой передач |
| 67 | 40 | '15-'24: Реле вентилятора системы охлаждения двигателя |
| 50 | '23-'24: Реле вентилятора системы охлаждения двигателя | |
| 68 | 60 | '18-'22: Клемма K30S |
| 80 | '23-'24: К30 для салона, силовой части реле стартера и системы газового контроля CNG | |
| 69 | 30 | '15-'17: Обогрев заднего стекла |
| 60 | '18-'24: Обогрев лобового стекла | |
| 70 | - | - |
| 71 | - | - |
| 72 | 15 | Блок управления системой управления двигателем на CNG - сжатый природный газ (метан) |
| 70 | '18-'22: Генератор | |
| 73 | 5 | Блок управления системой управления двигателем на CNG - сжатый природный газ (метан) |
| 70 | '18-'22: Генератор | |
| 74 | 10 | '15-'17: Реле звукового сигнала противоугонной системы (сирена) |
| 15 | '18-'24: Муфта компрессора кондиционера | |
| 75 | 5 | '18-'21: Блок управления роботизированной коробкой передач |
| 76 | - | - |
| 77 | 15 | '15-'17: Реле муфты компрессора кондиционера |
| 30 | '18-'24: Обогрев заднего стекла | |
| 78 | 15 | '15-'22: Муфта компрессора кондиционера, реле блока управления вентиляторами радиатора |
| 15 | '23-'24: Реле муфты кондиционера, реле блока управления вентилятором радиатора, катушки зажигания, топливные форсунки, клапан газораспределительного механизма (ГРМ), клапан управления заслонками впускного модуля | |
| 79 | - | - |
| 80 | 10 | '15-'17: Датчик кислорода, клапана продувки адсорбера, клапан газораспределительного механизма (ГРМ) |
| 7.5 | '18-'20: Датчики кислорода (ДК1, ДК2), клапан продувки адсорбера (КПА), клапан заслонки впускного модуля (ЗВМ), клапан газораспределительного механизма (ГРМ) | |
| 7.5 | '23-'24: Нагреватели датчиков кислорода (ДК1, ДК2), датчик фаз, клапан продувки адсорбера (КПА) | |
| 81 | 5 | Выключатель света заднего хода, блок управления вариатором (CVT) |
| 82 | - | - |
| 83 | - | - |
| 84 | 25 | Блок управления системами антиблокировки тормозов и курсовой устойчивости (ABS/ESP) |
| 85 | 10 | '15-'22: Звуковой сигнал, звуковой сигнал противоугонной системы ('18-'20) |
| 20 | '23-'24: Звуковой сигнал | |
| 86 | 5 | Обмотка реле обогрева ветрового стекла |
| 87 | 20 | '21-'24: Контроллер вариатора (CVT) |
| Реле | ||
| R1 | Обогрев лобового стекла №2 | |
| R2 | '15-'17: Обогрев лобового стекла №1 | |
| '18-'22: Вентилятор системы охлаждения двигателя | ||
| '23-'24: Лампы заднего хода автоматической трансмиссии | ||
| R3 | '18-'24: Обогрев лобового стекла №1 | |
| R4 | '15-'17: Стартер | |
| R5 | Блок управления двигателем (КСУД) | |
| R6 | Муфта компрессора кондиционера | |
| R7 | '15-'17: Вентилятор системы охлаждения двигателя | |
| '18-'24: Стартер | ||
| R8 | Звуковой сигнал | |
| R9 | Звуковой сигнал противоугонной системы | |
Назначение и расположение предохранителей Баркас Б1000 в кузове фургон, бортовой фургон и микроавтобус. Оборудованный трехцилиндровым бензиновым двигателем 1.0 л. AWE 312-016 или AWE 353/1 (1961-1988)
Схема и назначение предохранителей в Fiat Ducato с бензиновым двигателем 1.8 л., 2.0 л. или с дизельным двигателем 1.9 л. и 2.5 л. (1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993)
Назначение и расположение предохранителей в Porsche 911 Carrera, Targa, Turbo, GT2, GT3 (996; 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004)
Назначение и расположение предохранителей и реле в Форд Фьюжн с бензиновым двигателем 1.2 л., 1.4 л., 1.6 л. или дизельным двигателем 1.4 л., 1.6 л. (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012)
