1964-1996 ГАЗ 66 "Шишига" - схемы электрооборудования

ГАЗ 66

Схемы электрооборудования автомобиля ГАЗ-66 "Шишига", включая модификации ГАЗ-66-03, ГАЗ-66-04, ГАЗ 66-05, ГАЗ 66-11, ГАЗ 66-12, ГАЗ 66-14 и ГАЗ 66-15, оборудованные восьмицилиндровым бензиновым двигателем ЗМЗ-66 (ЗМЗ-53 / ЗМЗ-511 / ЗМЗ-513) с рабочим объемом 4225 см3 (1964-1996)

Список схем ГАЗ-66 с двигателем ЗМЗ V8 с рабочим объемом 4254 см3:

Схема подключения высоковольтных проводов ГАЗ-66

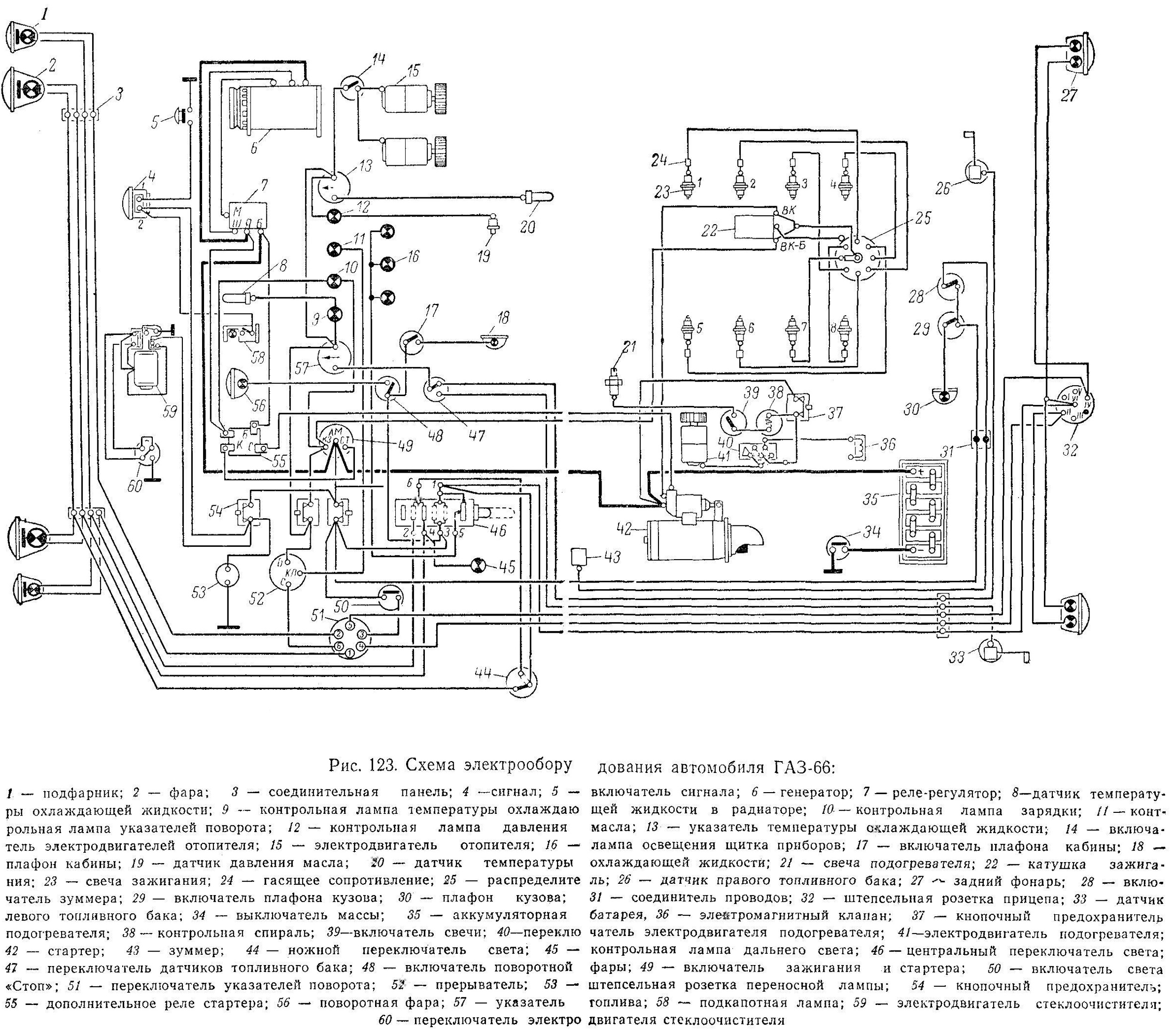

ГАЗ 66 (1964-1966)

Электрическая схема ГАЗ 66 (1964-1966)

  1. Подфарник;
  2. Фара;
  3. Соединительная панель;
  4. Сигнал;
  5. Включатель сигнала;
  6. Генератор;
  7. Реле-регулятор;
  8. Датчик температуры охлаждающей жидкости;
  9. Контрольная лампа температуры охлаждающей жидкости в радиаторе;
  10. Контрольная лампа зарядки;
  11. Контрольная лампа указателей поворота;
  12. Контрольная лампа давления масла;
  13. Указатель температуры охлаждающей жидкости;
  14. Включатель электродвигателей отопителя;
  15. Электродвигатель отопителя;
  16. Лампа освещения щитка приборов;
  17. Включатель плафона кабины;
  18. Плафон кабины;
  19. Датчик давления масла;
  20. Датчик температуры охлаждающей жидкости;
  21. Свеча подогревателя;
  22. Катушка зажигания;
  23. Свеча зажигания;
  24. Гасящее сопротивление;
  25. Распределитель;
  26. Датчик правого топливного бака;
  27. Задний фонарь;
  28. Включатель зуммера;
  29. Включатель плафона кузова;
  30. Плафон кузова;
  31. Соединитель проводов;
  32. Штепсельная розетка прицепа;
  33. Датчик левого топливного бака;
  34. Выключатель массы;
  35. Аккумуляторная батарея;
  36. Электромагнитный клапан;
  37. Кнопочный предохранитель подогревателя;
  38. Контрольная спираль;
  39. Включатель свечи;
  40. Переключатель электродвигателя подогревателя;
  41. Электродвигатель подогревателя;
  42. Стартер;
  43. Зуммер;
  44. Ножной переключатель света;
  45. Контрольная лампа дальнего света;
  46. Центральный переключатель света;
  47. Переключатель датчиков топливного бака;
  48. Включатель поворотной фары;
  49. Включатель зажигания и стартера;
  50. Включатель света «Стоп»;
  51. Переключатель указателей поворота;
  52. Прерыватель;
  53. Штепсельная розетка переносной лампы;
  54. Кнопочный предохранитель;
  55. Дополнительное реле стартера;
  56. Поворотная фара;
  57. Указатель топлива;
  58. Подкапотная лампа;
  59. Электродвигатель стеклоочистителя;
  60. Переключатель электро двигателя стеклоочистителя

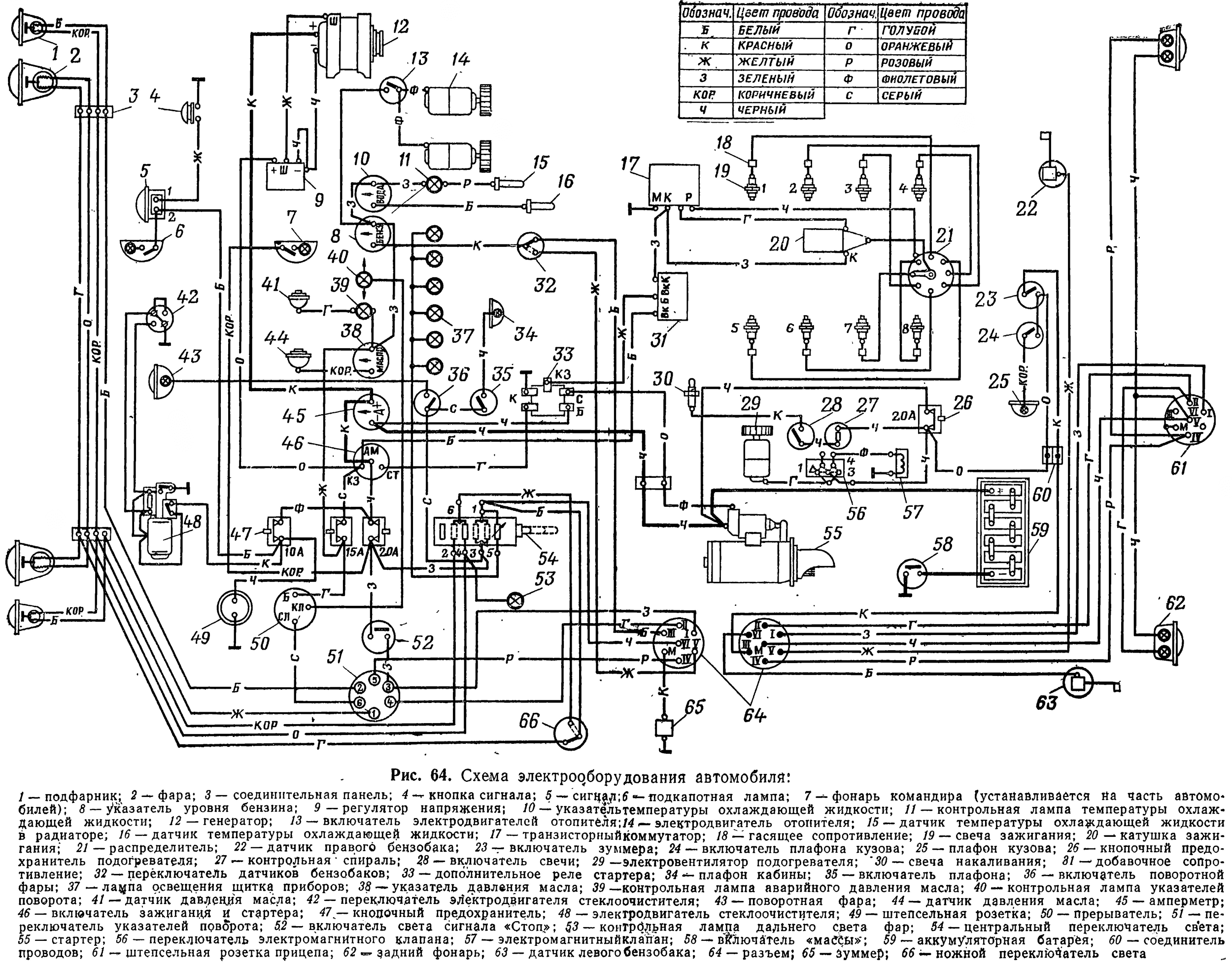

ГАЗ 66-01 и ГАЗ 66-02 (1966-1984)

Схема электрооборудования автомобилей ГАЗ 66-01 и ГАЗ 66-02 (1964-1966)

  1. Подфарник;
  2. Фара;
  3. Соединительная панель;
  4. Кнопка сигнала;
  5. Сигнал;
  6. Подкапотная лампа;
  7. Фонарь командира (устанавливается на часть автомобилей);
  8. Указатель уровня бензина;
  9. Регулятор напряжения;
  10. Указатель температуры охлаждающей жидкости;
  11. Контрольная лампа температуры охлаждающей жидкости;
  12. Генератор;
  13. Включатель электродвигателей отопителя;
  14. Электродвигатель отопителя;
  15. Датчик температуры охлаждающей жидкости в радиаторе;
  16. Датчик температуры охлаждающей жидкости;
  17. Транзисторный коммутатор;
  18. Гасящее сопротивление;
  19. Свеча зажигания;
  20. Катушка зажигания;
  21. Распределитель;
  22. Датчик правого бензобака;
  23. Включатель зуммера;
  24. Включатель плафона кузова;
  25. Плафон кузова;
  26. Кнопочный предохранитель подогревателя;
  27. Контрольная спираль;
  28. Включатель свечи;
  29. Электровентилятор подогревателя;
  30. Свеча накаливания;
  31. Добавочное сопротивление;
  32. Переключатель датчиков бензобаков;
  33. Дополнительное реле стартера;
  34. Плафон кабины;
  35. Включатель плафона;
  36. Включатель поворотной фары;
  37. Лампа освещения щитка приборов;
  38. Указатель давления масла;
  39. Контрольная лампа аварийного давления масла;
  40. Контрольная лампа указателей поворота;
  41. Датчик давления масла;
  42. Переключатель электродвигателя стеклоочистителя;
  43. Поворотная фара;
  44. Датчик давления масла;
  45. Амперметр;
  46. Включатель зажигания и стартера;
  47. Кнопочный предохранитель;
  48. Электродвигатель стеклоочистителя;
  49. Штепсельная розетка;
  50. Прерыватель;
  51. Переключатель указателей поворота;
  52. Включатель света сигнала «Стоп»;
  53. Контрольная лампа дальнего света фар;
  54. Центральный переключатель света;
  55. Стартер;
  56. Переключатель электромагнитного клапана;
  57. Электромагнитный клапан;
  58. Включатель «массы»;
  59. Аккумуляторная батарея;
  60. Соединитель проводов;
  61. Штепсельная розетка прицепа;
  62. Задний фонарь;
  63. Датчик левого бензобака;
  64. Разъем;
  65. Зуммер;
  66. Ножной переключатель света

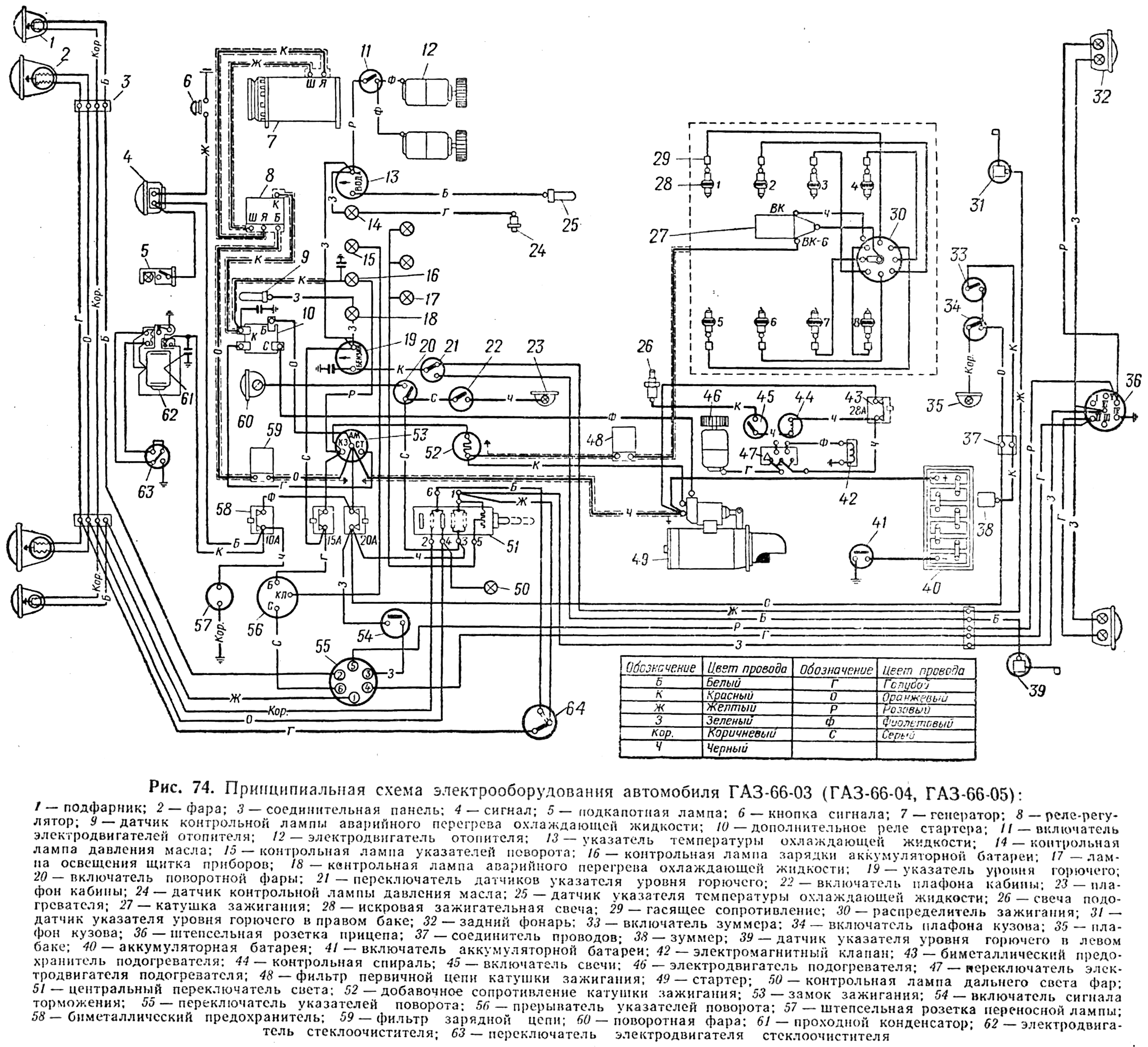

ГАЗ 66-03, ГАЗ 66-04, ГАЗ 66-05 (1966-1984)

Электрическая схема автомобилей ГАЗ 66-04, ГАЗ 66-05

  1. Подфарник;
  2. Фара;
  3. Соединительная панель;
  4. Сигнал;
  5. Подкапотная лампа;
  6. Кнопка сигнала;
  7. Генератор;
  8. Реле-регулятор;
  9. Датчик контрольной лампы аварийного перегрева охлаждающей жидкости;
  10. Дополнительное реле стартера;
  11. Включатель электродвигателей отопителя;
  12. Электродвигатель отопителя;
  13. Указатель температуры охлаждающей жидкости;
  14. Контрольная лампа давления масла;
  15. Контрольная лампа указателей поворота;
  16. Контрольная лампа зарядки аккумуляторной батареи;
  17. Лампа освещения щитка приборов;
  18. Контрольная лампа аварийного перегрева охлаждающей жидкости;
  19. Указатель уровня горючего;
  20. Включатель поворотной фары;
  21. Переключатель датчиков указателя уровня горючего;
  22. Включатель плафона кабины;
  23. Плафон кабины;
  24. Датчик контрольной лампы давления масла;
  25. Датчик указателя температуры охлаждающей жидкости;
  26. Свеча подогревателя;
  27. Катушка зажигания;
  28. Искровая зажигательная свеча;
  29. Гасящее сопротивление;
  30. Распределитель зажигания;
  31. Датчик указателя уровня горючего в правом баке;
  32. Задний фонарь;
  33. Включатель зуммера;
  34. Включатель плафона кузова;
  35. Плафон кузова;
  36. Штепсельная розетка прицепа;
  37. Соединитель проводов;
  38. Зуммер;
  39. Датчик указателя уровня горючего в левом баке;
  40. Аккумуляторная батарея;
  41. Включатель аккумуляторной батареи;
  42. Электромагнитный клапан;
  43. Биметаллический предохранитель подогревателя;
  44. Контрольная спираль;
  45. Включатель свечи;
  46. Электродвигатель подогревателя;
  47. Переключатель электродвигателя подогревателя;
  48. Фильтр первичной цепи катушки зажигания;
  49. Стартер;
  50. Контрольная лампа дальнего света фар;
  51. Центральный переключатель света;
  52. Добавочное сопротивление катушки зажигания;
  53. Замок зажигания;
  54. Включатель сигнала торможения;
  55. Переключатель указателей поворота;
  56. Прерыватель указателей поворота;
  57. Штепсельная розетка переносной лампы;
  58. Биметаллический предохранитель;
  59. Фильтр зарядной цепи;
  60. Поворотная фара;
  61. Проходной конденсатор;
  62. Электродвигатель стеклоочистителя;
  63. Переключатель электродвигателя стеклоочистителя

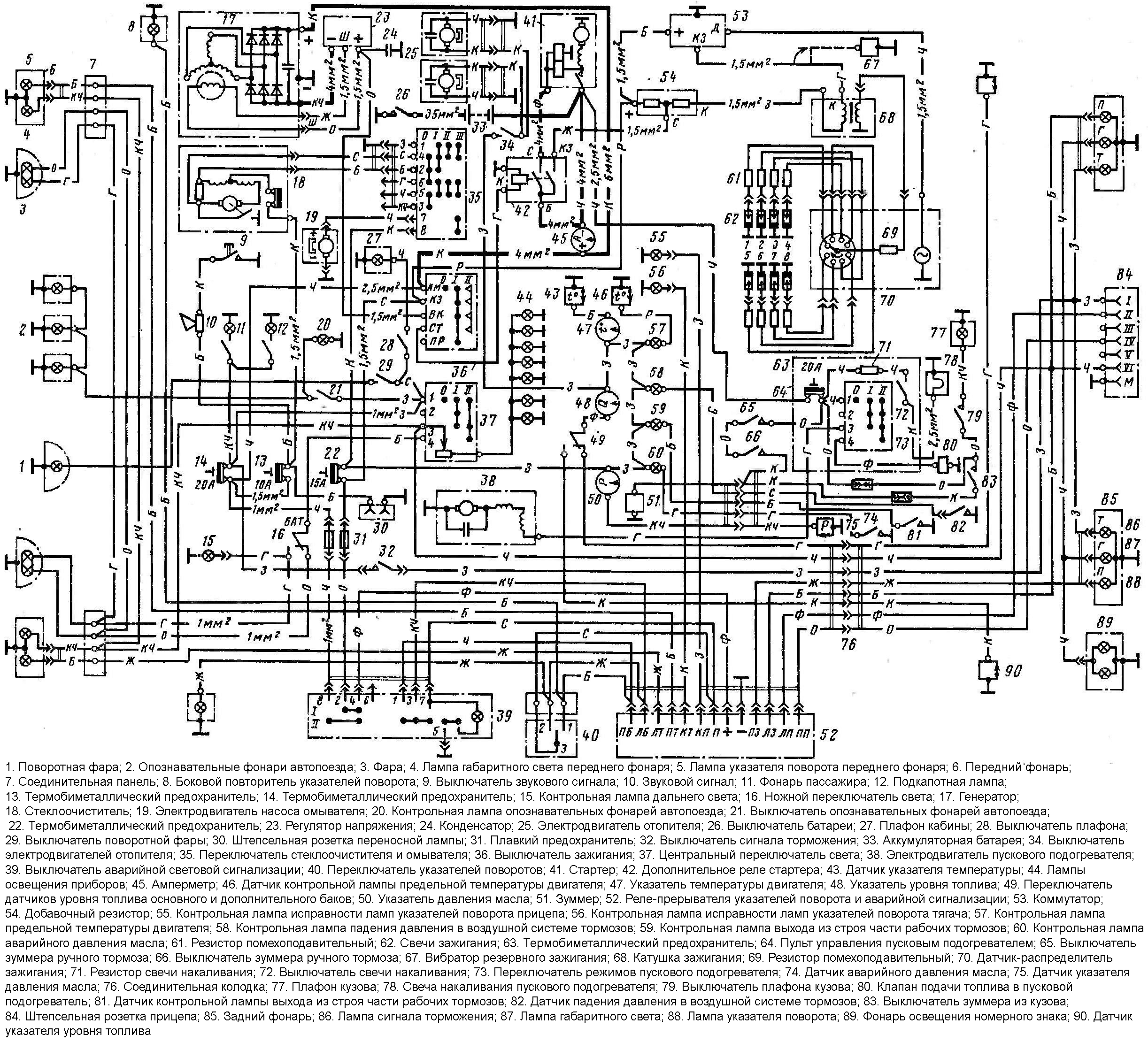

ГАЗ 66-11, ГАЗ 66-12, ГАЗ 66-14, ГАЗ 66-15 (1985-1996)

Электрическая схема автомобилей ГАЗ 66-11 и ГАЗ 66-12

Схема электрооборудования автомобилей ГАЗ-66-14 и ГАЗ-66-15 отличается от ГАЗ-66-11 и ГАЗ-66-12 наличием экранов на узлах системы зажигания и установкой фильтра радиопомех в цепи системы зажигания.

  1. Поворотная фара;
  2. Опознавательные фонари автопоезда;
  3. Фара;
  4. Лампа габаритного света переднего фонаря;
  5. Лампа указателя поворота переднего фонаря;
  6. Передний фонарь;
  7. Соединительная панель;
  8. Боковой повторитель указателей поворота;
  9. Выключатель звукового сигнала;
  10. Звуковой сигнал;
  11. Фонарь пассажира;
  12. Подкапотная лампа;
  13. Термобиметаллический предохранитель;
  14. Термобиметаллический предохранитель;
  15. Контрольная лампа дальнего света;
  16. Ножной переключатель света;
  17. Генератор;
  18. Стеклоочиститель;
  19. Электродвигатель насоса омывателя;
  20. Контрольная лампа опознавательных фонарей автопоезда;
  21. Выключатель опознавательных фонарей автопоезда;
  22. Термобиметаллический предохранитель;
  23. Регулятор напряжения;
  24. Конденсатор;
  25. Электродвигатель отопителя;
  26. Выключатель батареи;
  27. Плафон кабины;
  28. Выключатель плафона;
  29. Выключатель поворотной фары;
  30. Штепсельная розетка переносной лампы;
  31. Плавкий предохранитель;
  32. Выключатель сигнала торможения;
  33. Аккумуляторная батарея;
  34. Выключатель электродвигателей отопителя;
  35. Переключатель стеклоочистителя и омывателя;
  36. Выключатель зажигания;
  37. Центральный переключатель света;
  38. Электродвигатель пускового подогревателя;
  39. Выключатель аварийной световой сигнализации;
  40. Переключатель указателей поворотов;
  41. Стартер;
  42. Дополнительное реле стартера;
  43. Датчик указателя температуры;
  44. Лампы освещения приборов;
  45. Амперметр;
  46. Датчик контрольной лампы предельной температуры двигателя;
  47. Указатель температуры двигателя;
  48. Указатель уровня топлива;
  49. Переключатель датчиков уровня топлива основного и дополнительного баков;
  50. Указатель давления масла;
  51. Зуммер;
  52. Реле-прерывателя указателей поворота и аварийной сигнализации;
  53. Коммутатор;
  54. Добавочный резистор;
  55. Контрольная лампа исправности ламп указателей поворота прицепа;
  56. Контрольная лампа исправности ламп указателей поворота тягача;
  57. Контрольная лампа предельной температуры двигателя;
  58. Контрольная лампа падения давления в воздушной системе тормозов;
  59. Контрольная лампа выхода из строя части рабочих тормозов;
  60. Контрольная лампа аварийного давления масла;
  61. Резистор помехоподавительный;
  62. Свечи зажигания;
  63. Термобиметаллический предохранитель;
  64. Пульт управления пусковым подогревателем;
  65. Выключатель зуммера ручного тормоза;
  66. Выключатель зуммера ручного тормоза;
  67. Вибратор резервного зажигания;
  68. Катушка зажигания;
  69. Резистор помехоподавительный;
  70. Датчик-распределитель зажигания;
  71. Резистор свечи накаливания;
  72. Выключатель свечи накаливания;
  73. Переключатель режимов пускового подогревателя;
  74. Датчик аварийного давления масла;
  75. Датчик указателя давления масла;
  76. Соединительная колодка;
  77. Плафон кузова;
  78. Свеча накаливания пускового подогревателя;
  79. Выключатель плафона кузова;
  80. Клапан подачи топлива в пусковой подогреватель;
  81. Датчик контрольной лампы выхода из строя части рабочих тормозов;
  82. Датчик падения давления в воздушной системе тормозов;
  83. Выключатель зуммера из кузова;
  84. Штепсельная розетка прицепа;
  85. Задний фонарь;
  86. Лампа сигнала торможения;
  87. Лампа габаритного света;
  88. Лампа указателя поворота;
  89. Фонарь освещения номерного знака;
  90. Датчик указателя уровня топлива
