2003-2010 Газель и Соболь - схемы электрооборудования

Список схем:

• Общая схема для автомобилей с двигателем ЗМЗ-4063 (карбюратор)
• Общая схема для автомобилей с двигателем УМЗ-4215 (карбюратор)
• Общая схема для автомобилей с двигателем ЗМЗ-40522 или УМЗ-4216 (инжектор)
     Вариант 1
     Вариант 2
• Таблица предохранителей

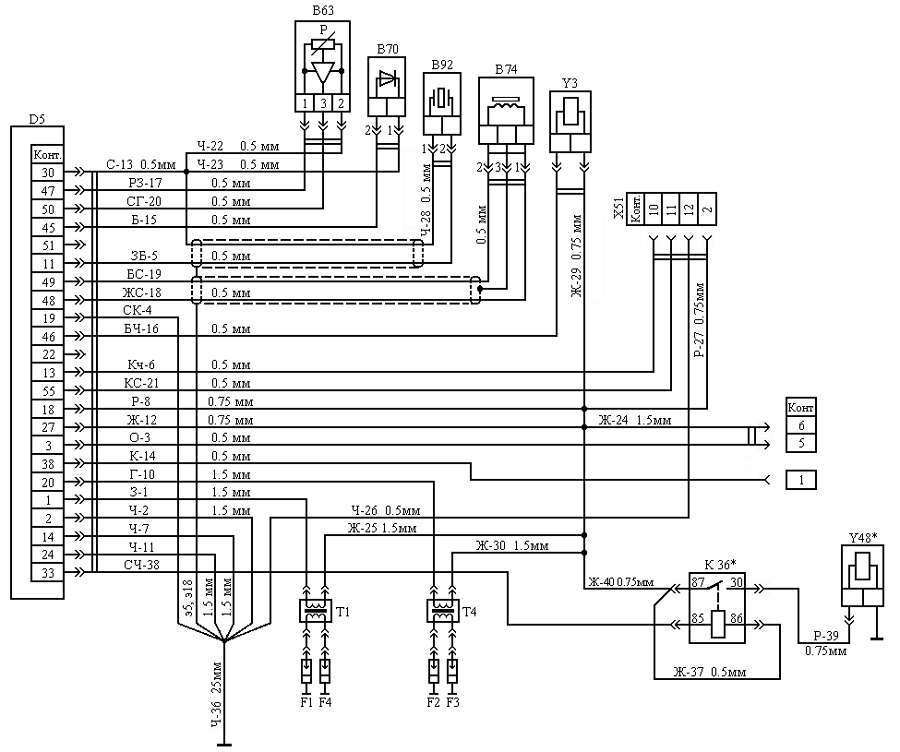

• Схема управления двигателем ЗМЗ-4063 (карбюратор)
• Схема управления двигателем ЗМЗ-40522 или УМЗ-4216

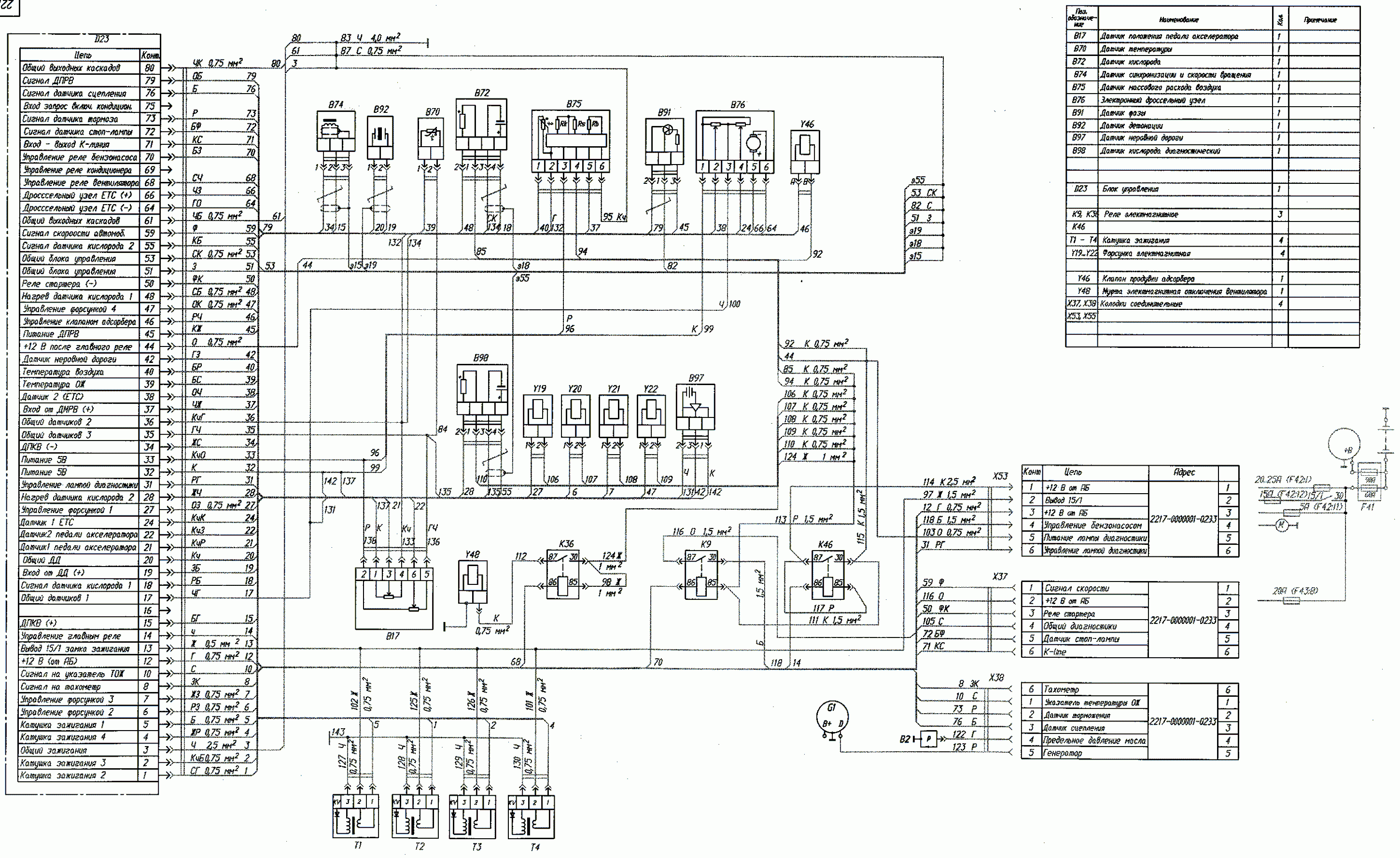

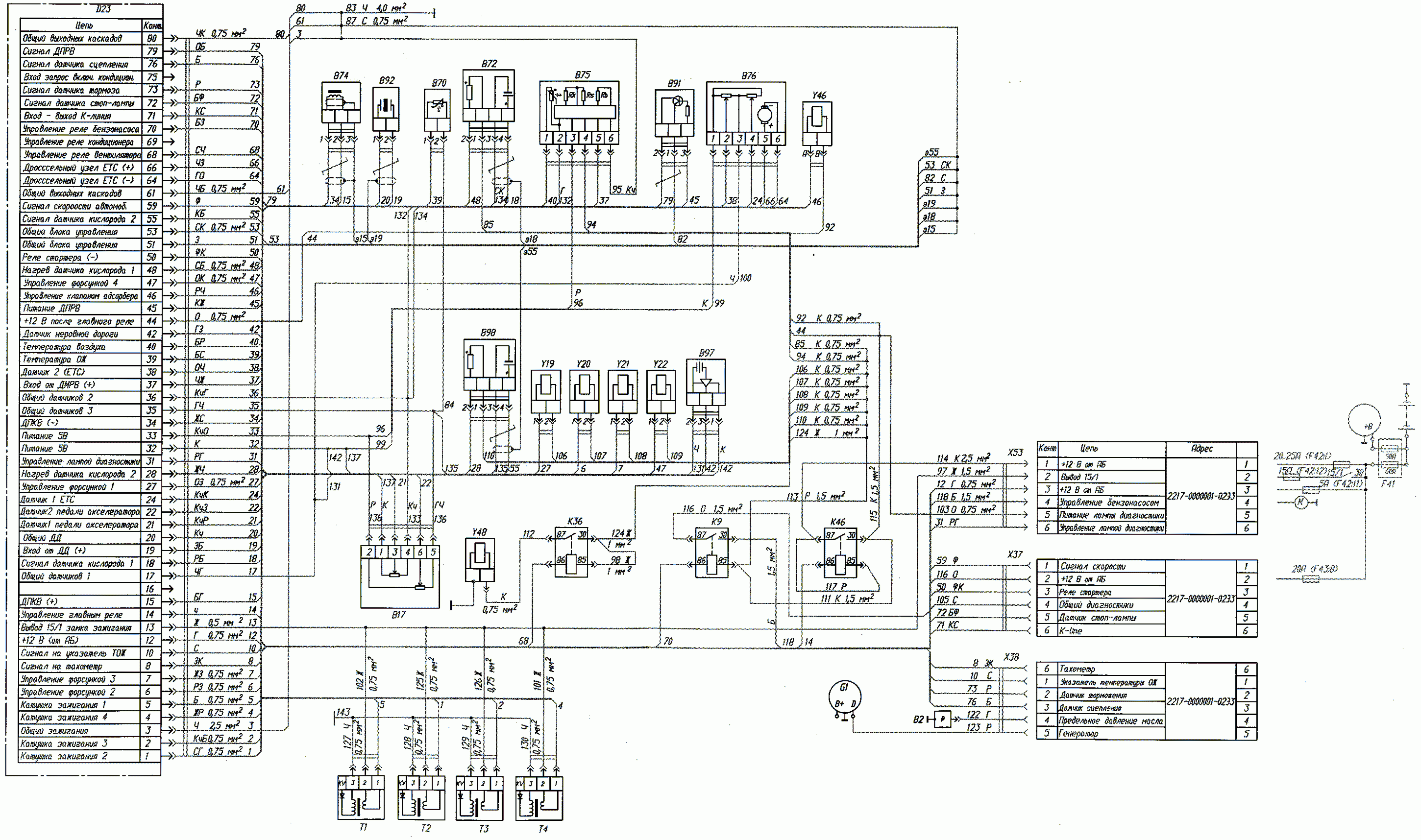

• Схема управления двигателем ЗМЗ-40524

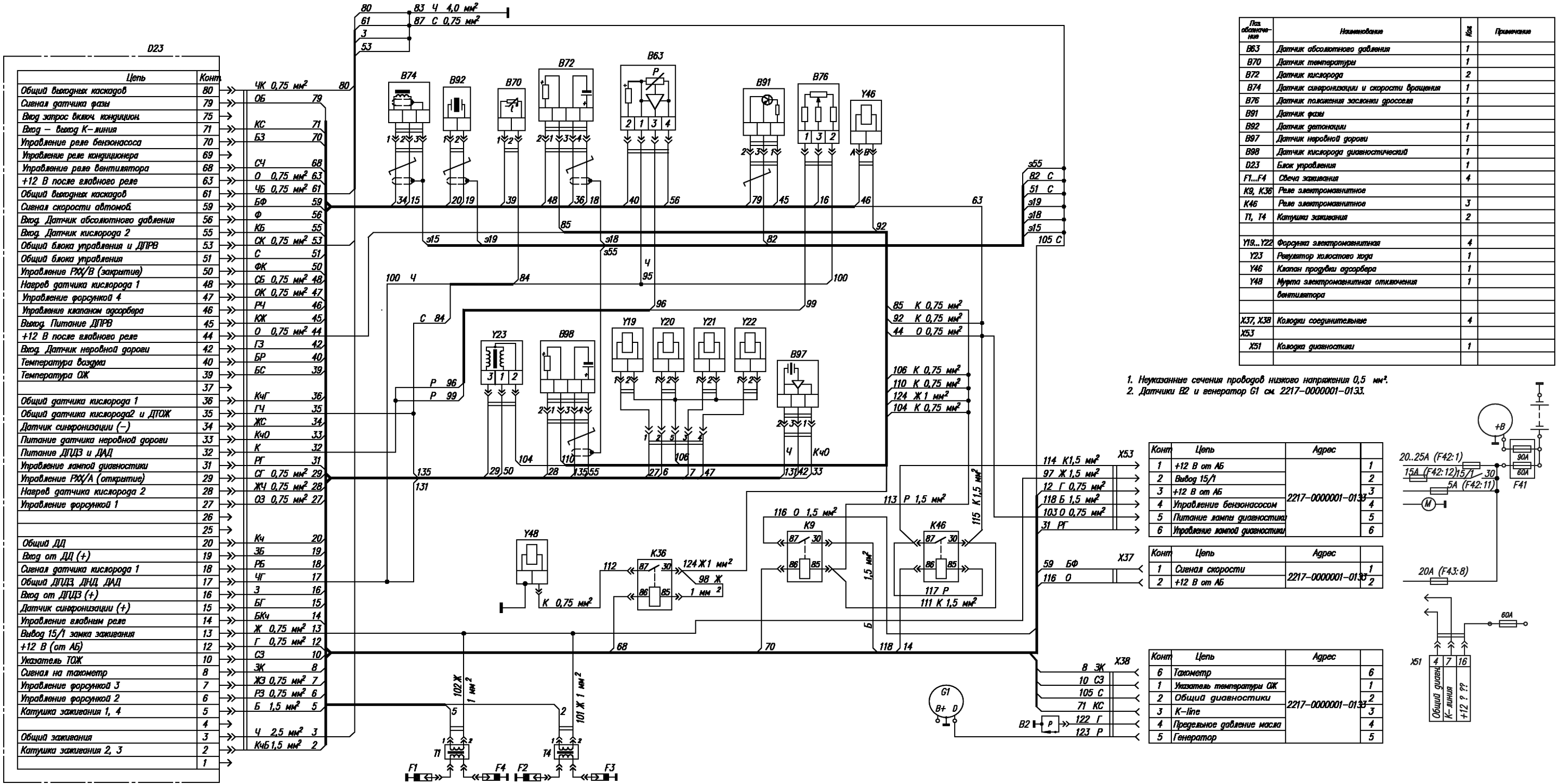

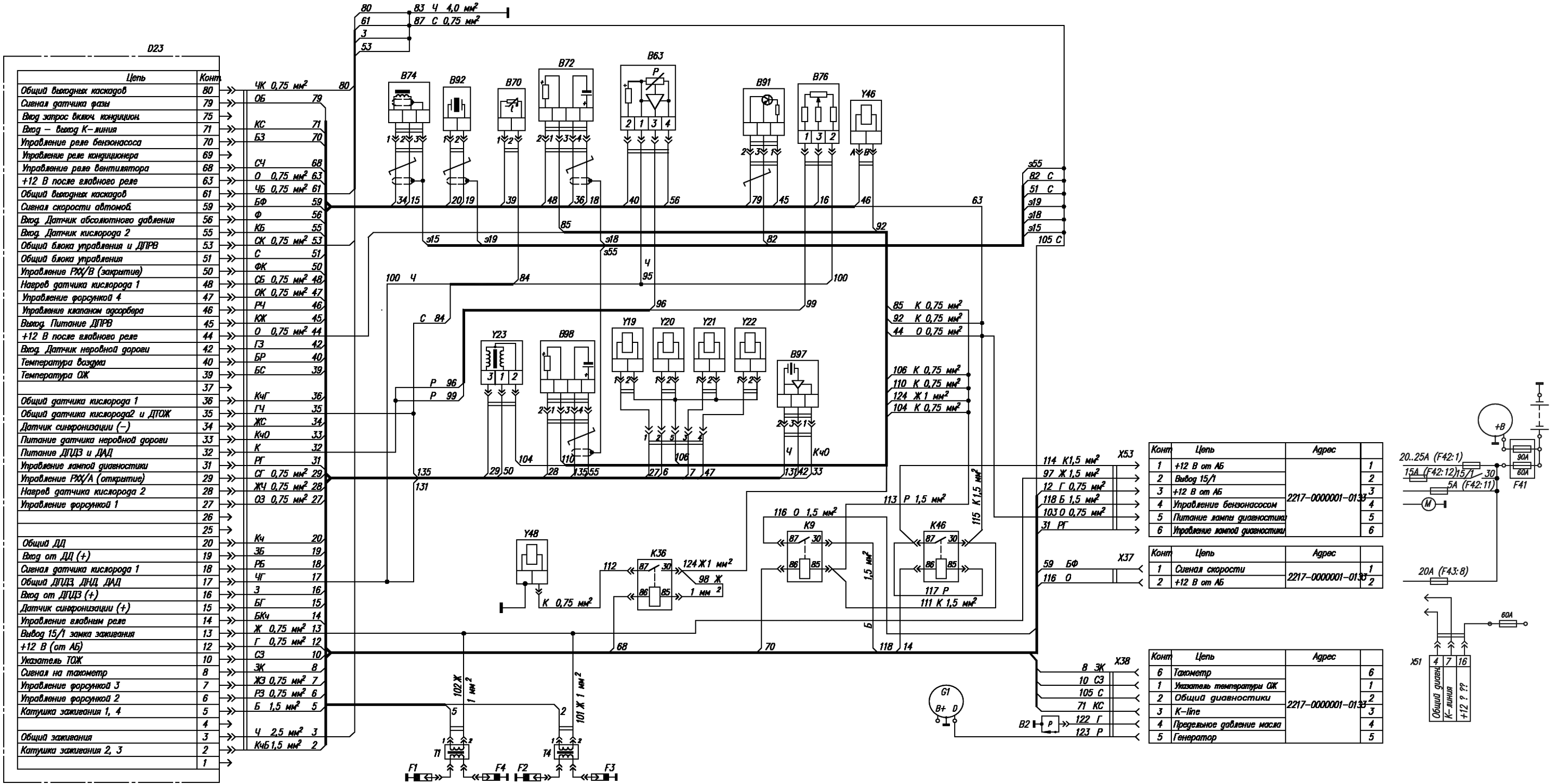

• Схема управления двигателем УМЗ-4216 Евро-3

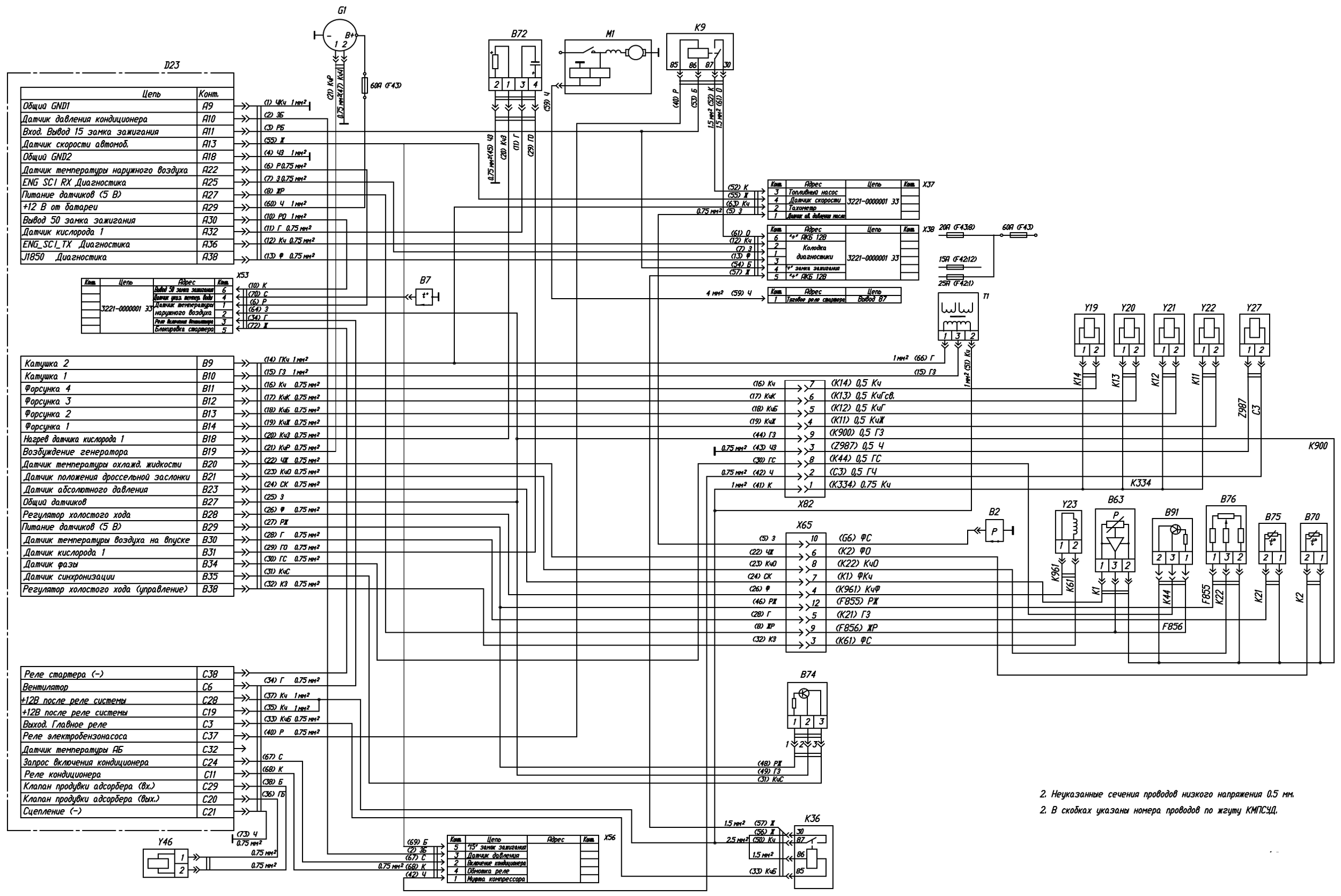

• Схема управления двигателем Chrysler

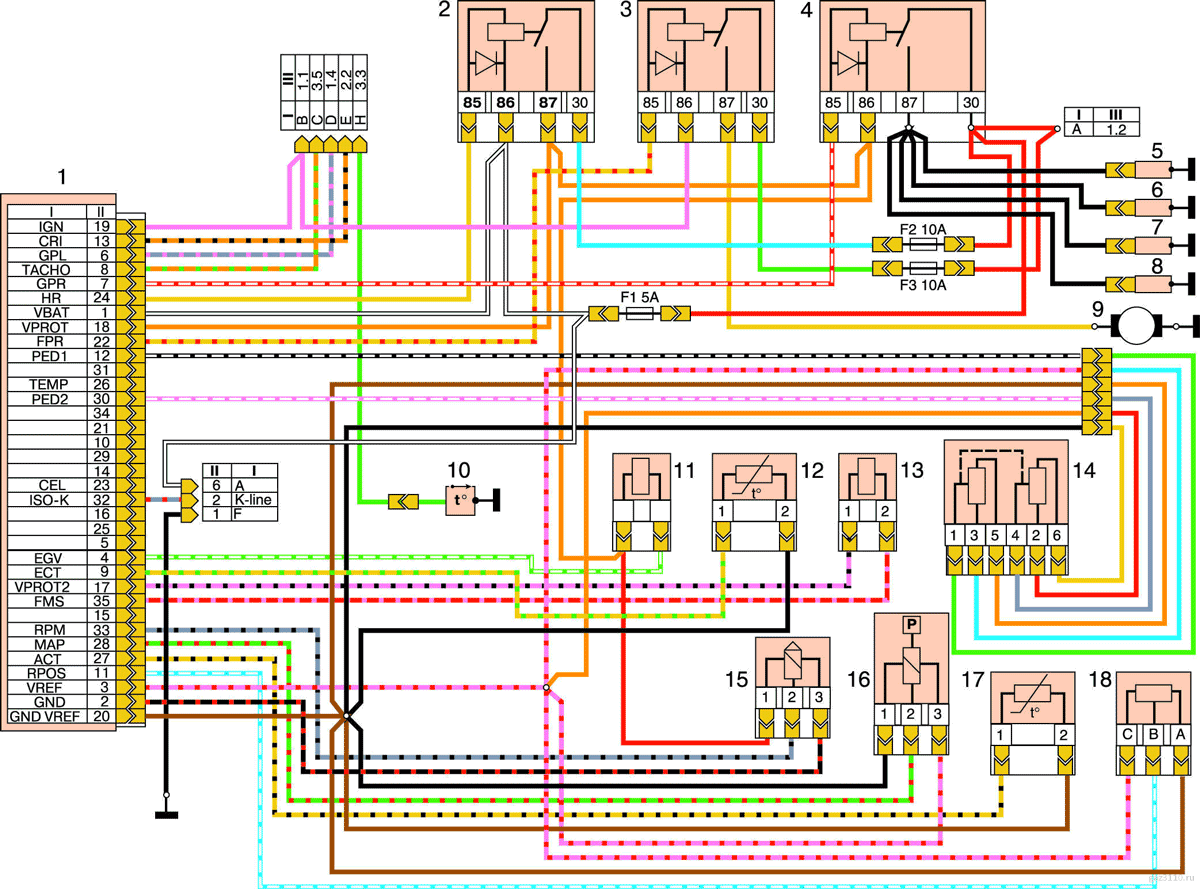

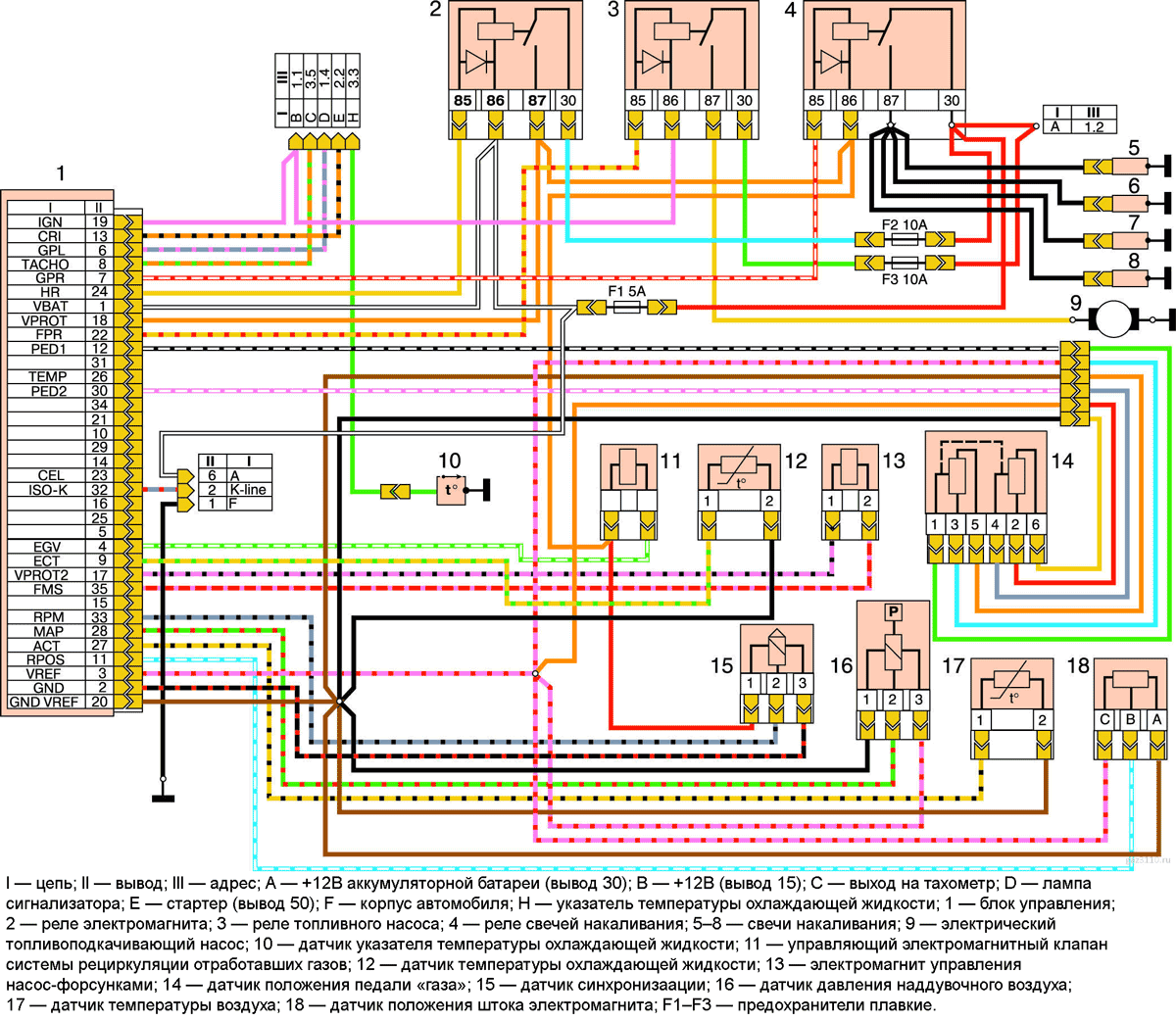

• Схема управления двигателем ГАЗ-560 - Steyr (дизель)

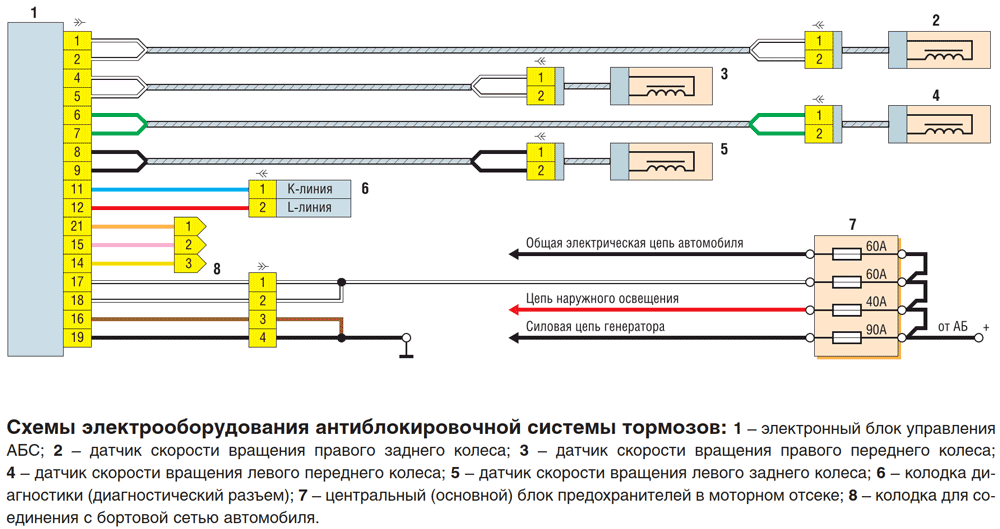

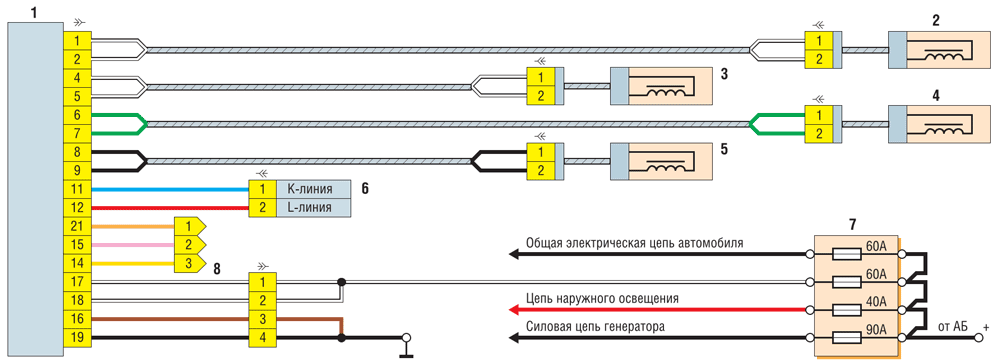

• Схема управления антиблокировочной тормозной системой (ABS)

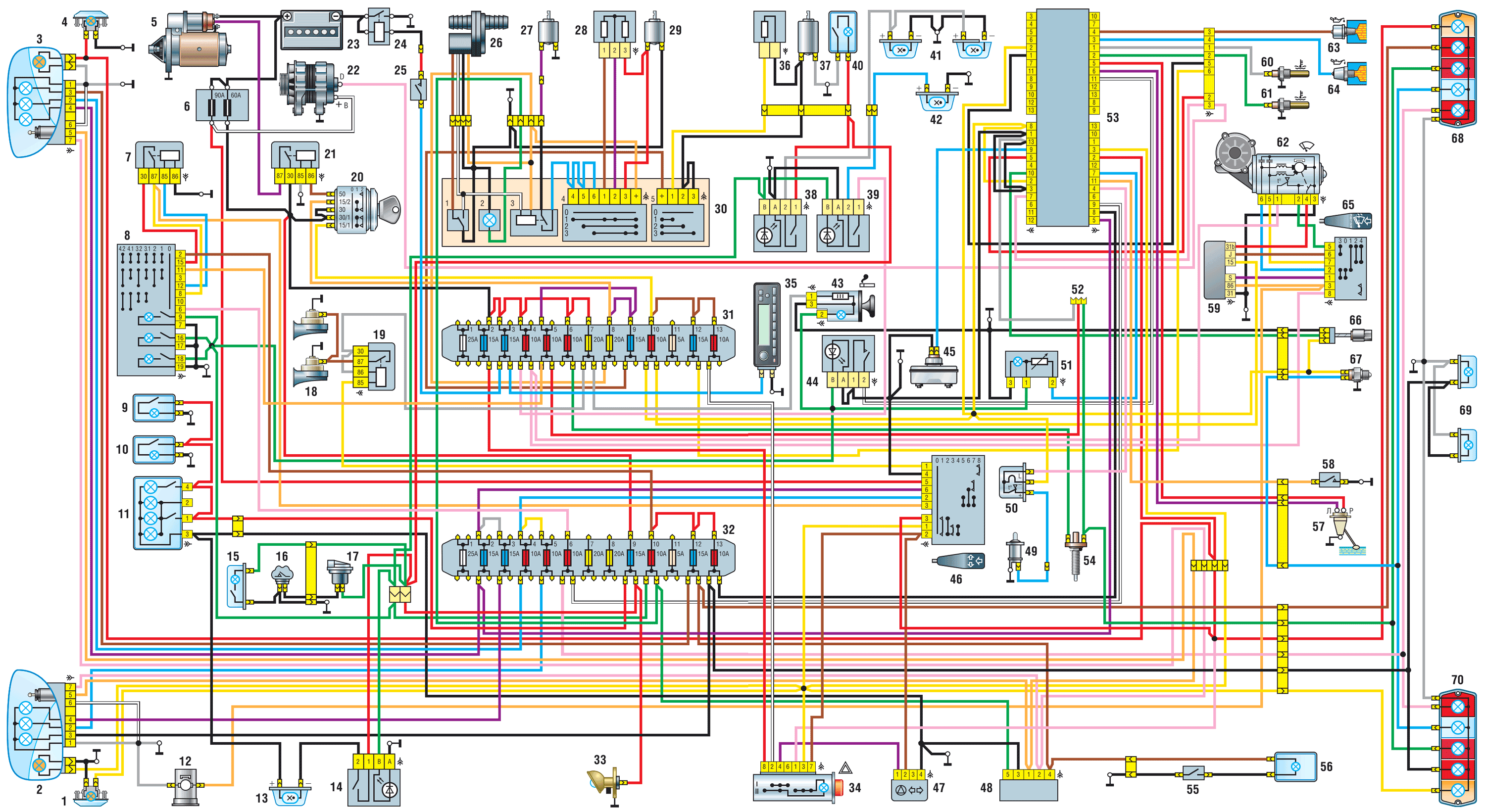

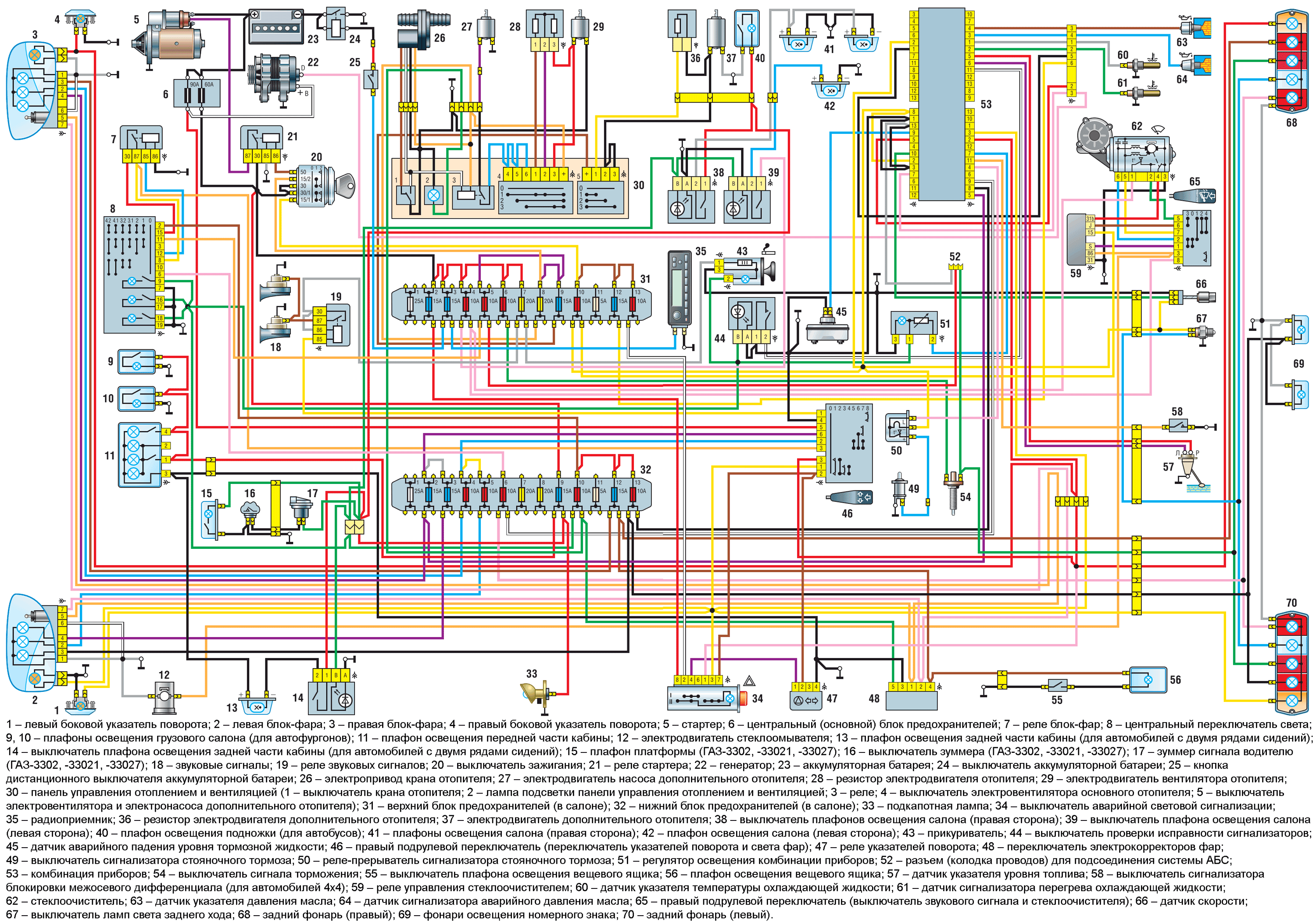

ЗМЗ-4063 (карбюратор)

Схема управления двигателем ЗМЗ-4063

1. Левый боковой указатель поворота;
2. Левая блок-фара;
3. Правая блок-фара;
4. Правый боковой указатель поворота;
5. Стартер;
6. Центральный (основной) блок предохранителей;
7. Реле блок-фар;
8. Центральный переключатель света;
9. Плафон освещения грузового салона (для фургонов);
10. Плафон освещения грузового салона (для фургонов);
11. Плафон освещения передней части кабины;
12. Электродвигатель стеклоомывателя;
13. Плафон освещения задней части кабины (для автомобилей с двумя рядами сидений);
14. Выключатель плафона освещения задней части кабины (для автомобилей с двумя рядами сидений);
15. Плафон платформы (ГАЗ-3302, -33021, -33027);
16. Выключатель зуммера (ГАЗ-3302, -33021, -33027);
17. Зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
18. Звуковые сигналы;
19. Реле звуковых сигналов;
20. Выключатель зажигания;
21. Реле стартера;
22. Генератор;
23. Аккумуляторная батарея;
24. Выключатель аккумуляторной батареи;
25. Кнопка дистанционного выключателя аккумуляторной батареи;
26. Электропривод крана отопителя;
27. Электродвигатель насоса дополнительного отопителя;
28. Резистор электродвигателя отопителя;
29. Электродвигатель вентилятора отопителя;
30. Панель управления отоплением и вентиляцией
       1 – выключатель крана отопителя;
       2 – лампа подсветки панели управления отоплением и вентиляцией;
       3 – реле;
       4 – выключатель электровентилятора основного отопителя;
       5 – выключатель электровентилятора и электронасоса дополнительного отопителя);
31. Верхний блок предохранителей (в салоне);
32. Нижний блок предохранителей (в салоне);
33. Подкапотная лампа;
34. Выключатель аварийной световой сигнализации;
35. Радиоприемник;
36. Резистор электродвигателя дополнительного отопителя;
37. Электродвигатель дополнительного отопителя;
38. Выключатель плафонов освещения салона (правая сторона);
39. Выключатель плафона освещения салона (левая сторона);
40. Плафон освещения подножки (для автобусов);
41. Плафоны освещения салона (правая сторона);
42. Плафон освещения салона (левая сторона);
43. Прикуриватель;
44. Выключатель проверки исправности сигнализаторов;
45. Датчик аварийного падения уровня тормозной жидкости;
46. Правый подрулевой переключатель (переключатель указателей поворота и света фар);
47. Реле указателей поворота;
48. Переключатель электрокорректоров фар;
49. Выключатель сигнализатора стояночного тормоза;
50. Реле-прерыватель сигнализатора стояночного тормоза;
51. Регулятор освещения комбинации приборов;
52. Разъем (колодка проводов) для подсоединения системы АБС
53. Комбинация приборов;
54. Выключатель сигнала торможения;
55. Выключатель плафона освещения вещевого ящика;
56. Плафон освещения вещевого ящика;
57. Датчик указателя уровня топлива;
58. Выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4х4);
59. Реле управления стеклоочистителем;
60. Датчик указателя температуры охлаждающей жидкости;
61. Датчик сигнализатора перегрева охлаждающей жидкости;
62. Стеклоочиститель;
63. Датчик указателя давления масла;
64. Датчик сигнализатора аварийного давления масла;
65. Правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя);
66. Датчик скорости;
67. Выключатель ламп света заднего хода;
68. Задний фонарь (правый);
69. Фонари освещения номерного знака;
70. Задний фонарь (левый).

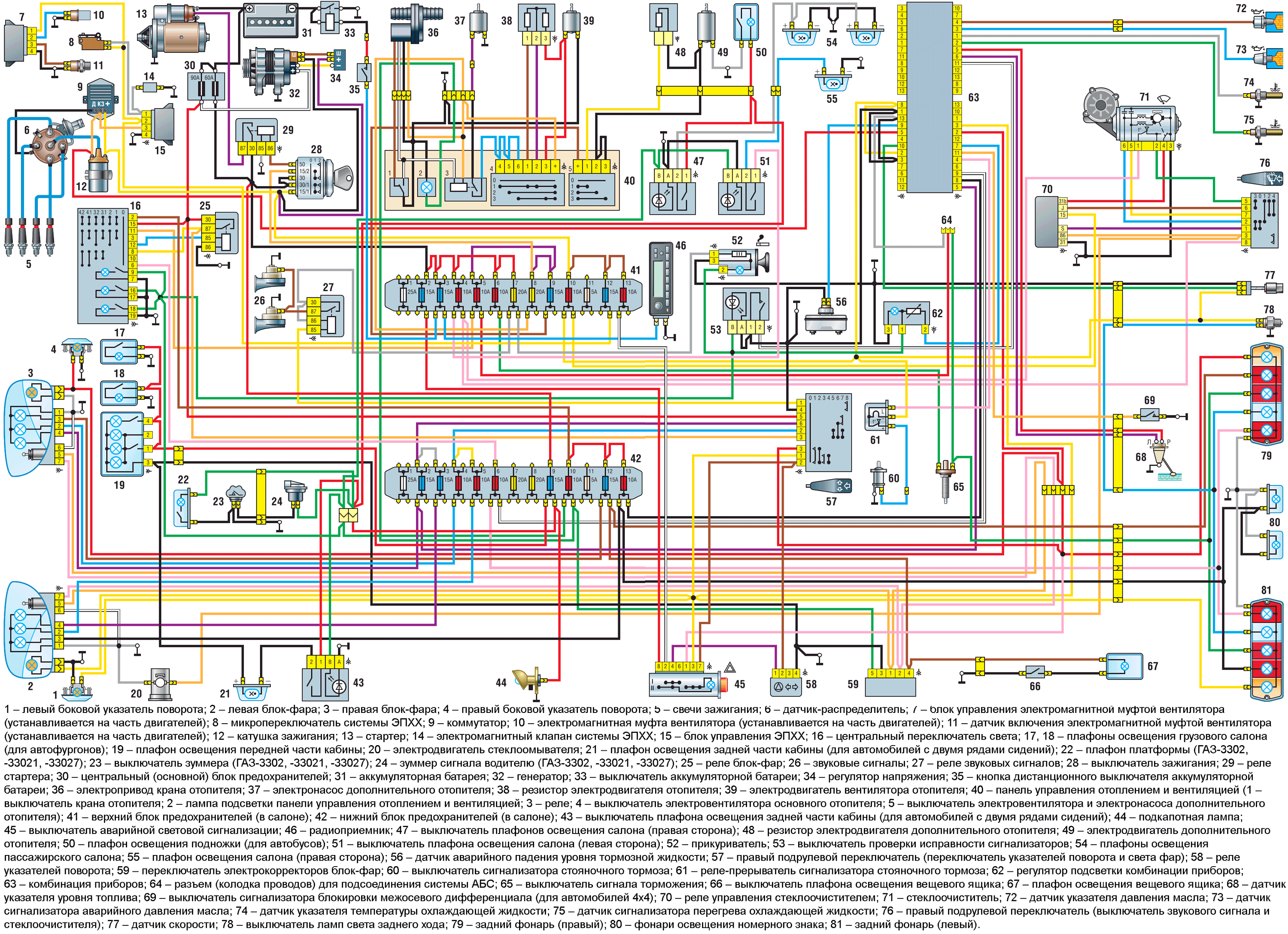

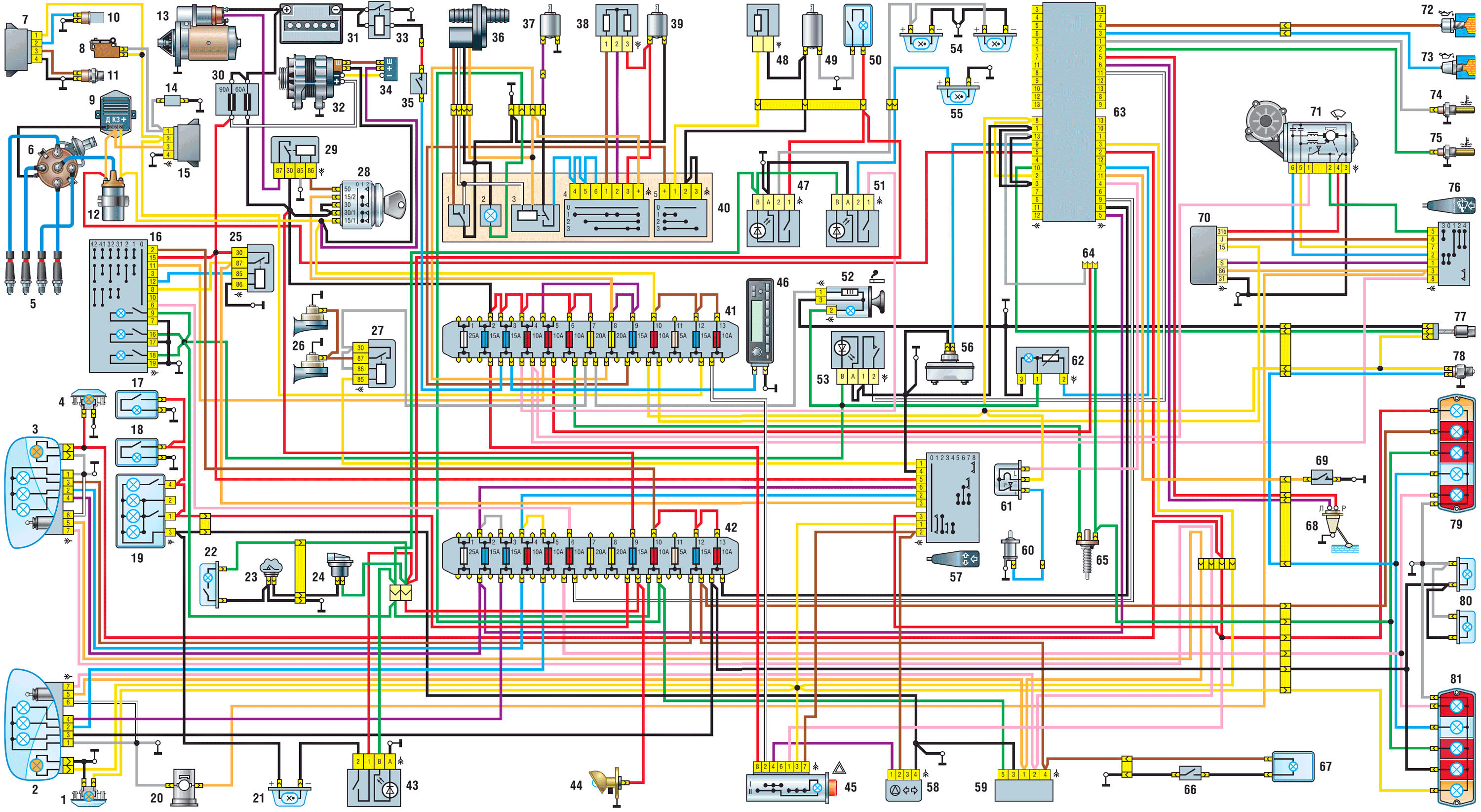

УМЗ-4215 (карбюратор)

1. Левый боковой указатель поворота;
2. Левая блок-фара;
3. Правая блок-фара;
4. Правый боковой указатель поворота;
5. Свечи зажигания;
6. Датчик-распределитель;
7. Блок управления электромагнитной муфтой вентилятора (устанавливается на часть двигателей);
8. Микропереключатель системы ЭПХХ;
9. Коммутатор;
10. Электромагнитная муфта вентилятора (устанавливается на часть двигателей);
11. Датчик включения электромагнитной муфтой вентилятора (устанавливается на часть двигателей);
12. Катушка зажигания;
13. Стартер;
14. Электромагнитный клапан системы ЭПХХ;
15. Блок управления ЭПХХ;
16. Центральный переключатель света;
17. Плафон освещения грузового салона (для фургонов);
18. Плафон освещения грузового салона (для фургонов);
19. Плафон освещения передней части кабины;
20. Электродвигатель стеклоомывателя;
21. Плафон освещения задней части кабины (для автомобилей с двумя рядами сидений);
22. Плафон платформы (ГАЗ-3302, -33021, -33027);
23. Выключатель зуммера (ГАЗ-3302, -33021, -33027);
24. Зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
25. Реле блок-фар;
26. Звуковые сигналы;
27. Реле звуковых сигналов;
28. Выключатель зажигания;
29. Реле стартера;
30. Центральный (основной) блок предохранителей;
31. Аккумуляторная батарея;
32. Генератор;
33. Выключатель аккумуляторной батареи;
34. Регулятор напряжения;
35. Кнопка дистанционного выключателя аккумуляторной батареи;
36. Электропривод крана отопителя;
37. Электронасос дополнительного отопителя;
38. Резистор электродвигателя отопителя;
39. Электродвигатель вентилятора отопителя;
40. Панель управления отоплением и вентиляцией
       1 – выключатель крана отопителя;
       2 – лампа подсветки панели управления отоплением и вентиляцией;
       3 – реле;
       4 – выключатель электровентилятора основного отопителя;
       5 – выключатель электровентилятора и электронасоса дополнительного отопителя);
41. Верхний блок предохранителей (в салоне);
42. Нижний блок предохранителей (в салоне);
43. Выключатель плафона освещения задней части кабины (для автомобилей с двумя рядами сидений);
44. Подкапотная лампа;
45. Выключатель аварийной световой сигнализации;
46. Радиоприемник;
47. Выключатель плафонов освещения салона (правая сторона);
48. Резистор электродвигателя дополнительного отопителя;
49. Электродвигатель дополнительного отопителя;
50. Плафон освещения подножки (для автобусов);
51. Выключатель плафона освещения салона (левая сторона);
52. Прикуриватель;
53. Выключатель проверки исправности сигнализаторов;
54. Плафоны освещения пассажирского салона;
55. Плафон освещения салона (правая сторона);
56. Датчик аварийного падения уровня тормозной жидкости;
57. Правый подрулевой переключатель (переключатель указателей поворота и света фар);
58. Реле указателей поворота;
59. Переключатель электрокорректоров блок-фар;
60. Выключатель сигнализатора стояночного тормоза;
61. Реле-прерыватель сигнализатора стояночного тормоза;
62. Регулятор подсветки комбинации приборов;
63. Комбинация приборов;
64. Разъем (колодка проводов) для подсоединения системы АБС;
65. Выключатель сигнала торможения;
66. Выключатель плафона освещения вещевого ящика;
67. Плафон освещения вещевого ящика;
68. Датчик указателя уровня топлива;
69. Выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4х4);
70. Реле управления стеклоочистителем;
71. Стеклоочиститель;
72. Датчик указателя давления масла;
73. Датчик сигнализатора аварийного давления масла;
74. Датчик указателя температуры охлаждающей жидкости;
75. Датчик сигнализатора перегрева охлаждающей жидкости;
76. Правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя);
77. Датчик скорости;
78. Выключатель ламп света заднего хода;
79. Задний фонарь (правый);
80. Фонари освещения номерного знака;
81. Задний фонарь (левый).

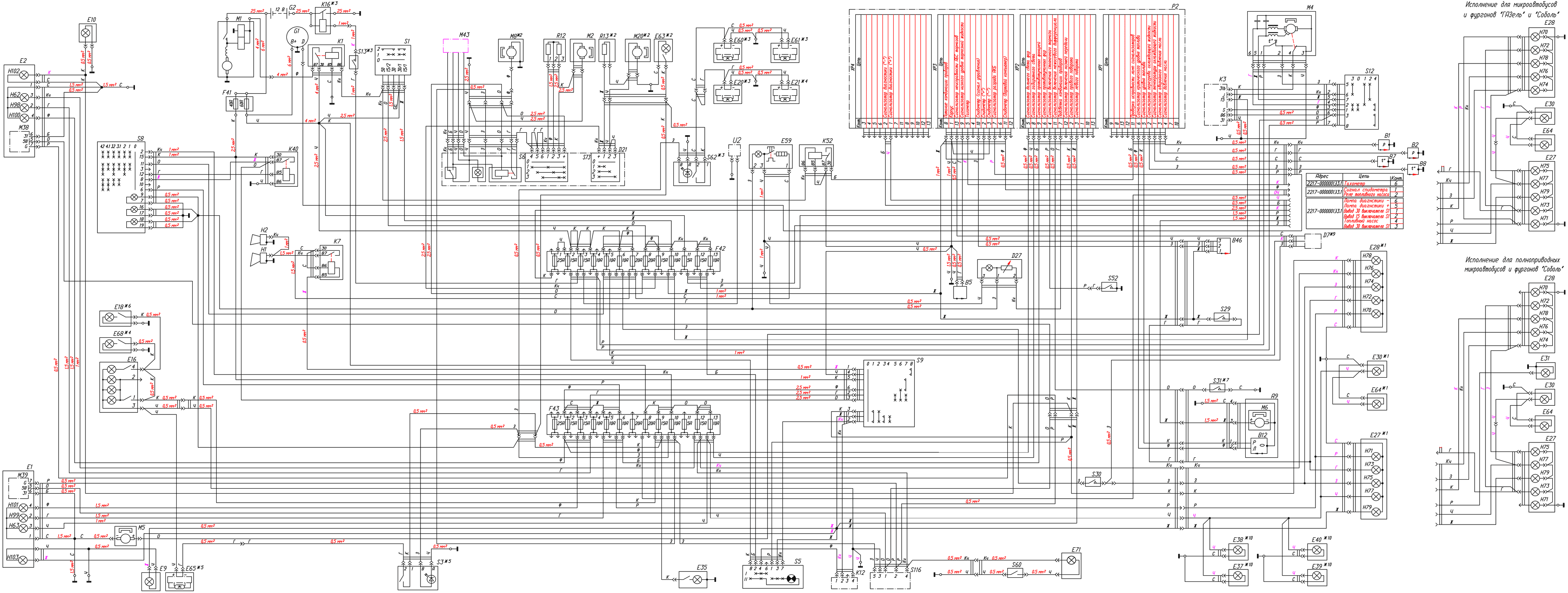

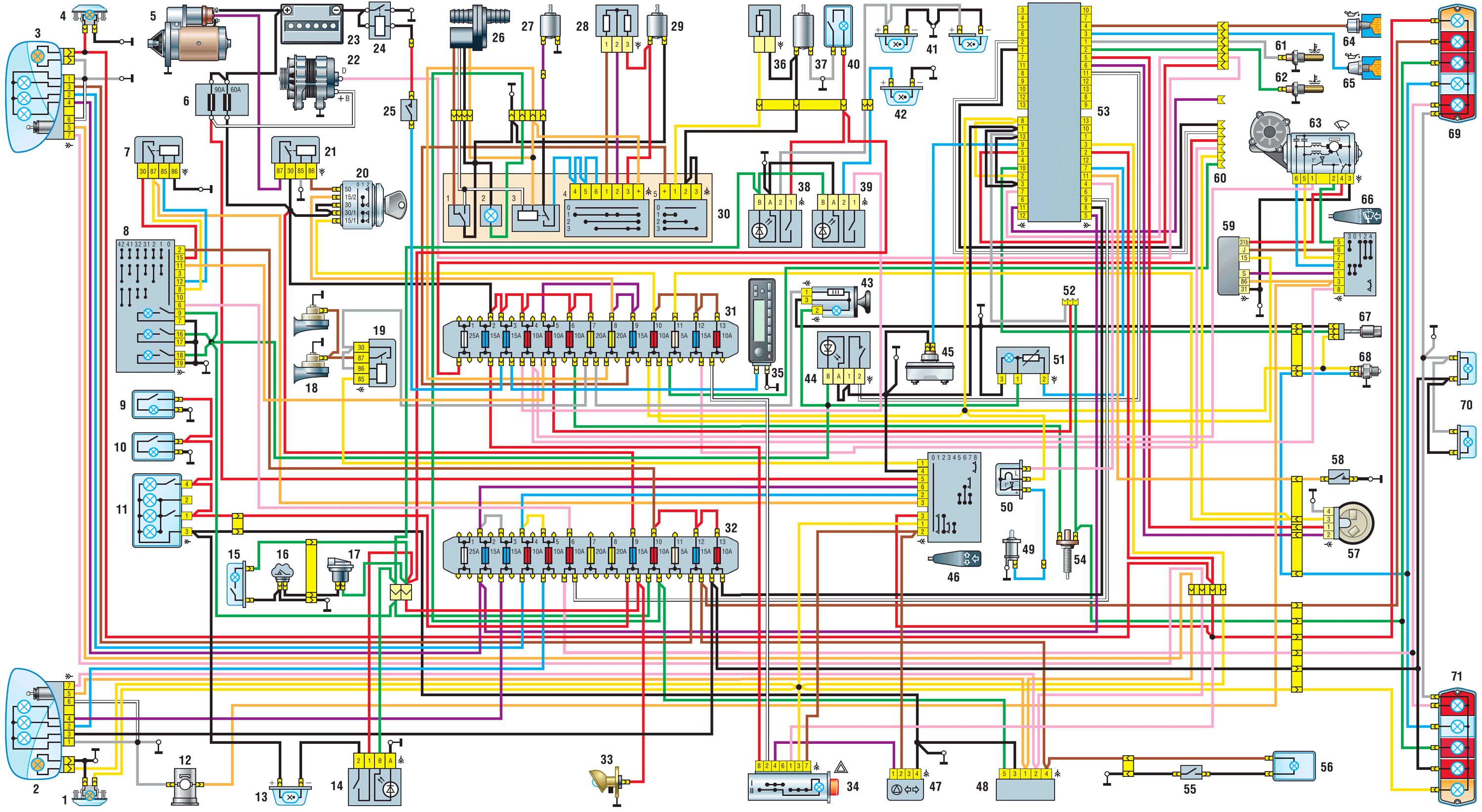

ЗМЗ-40522 и УМЗ-4216 (инжектор)

   Вариант 1

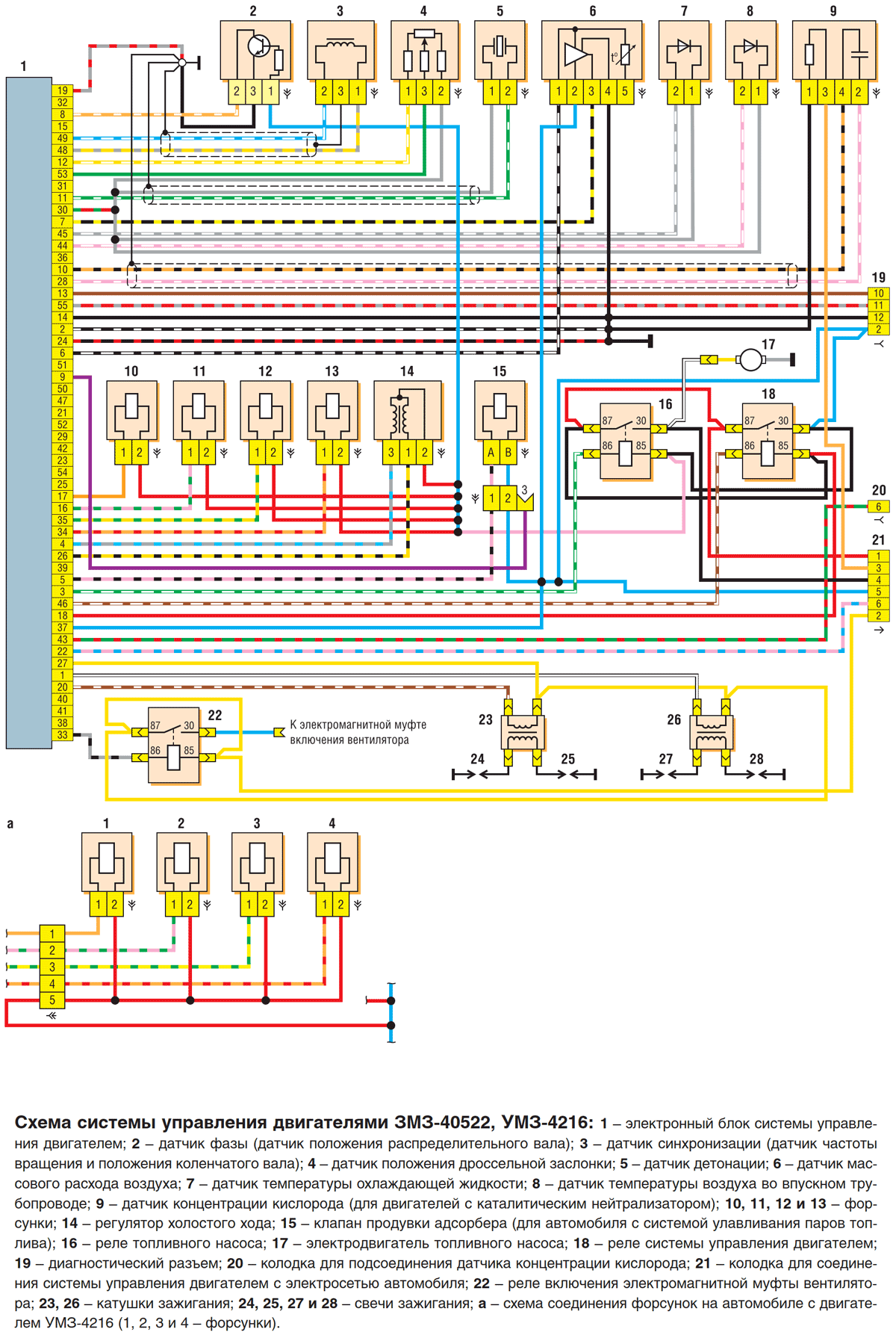

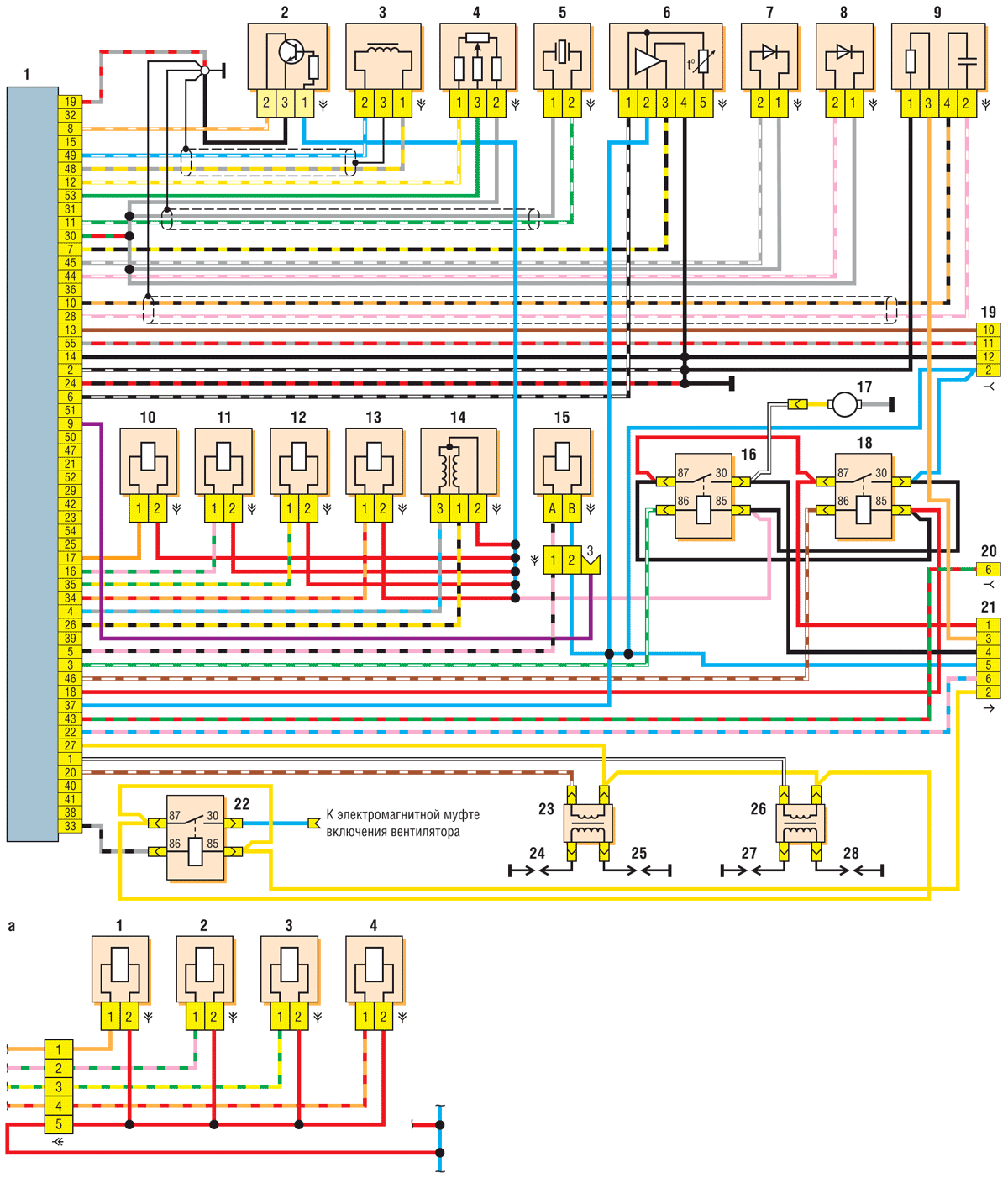

Схема управления двигателем ЗМЗ-40522 или УМЗ-4216

1. Левый боковой указатель поворота;
2. Левая блок-фара;
3. Правая блок-фара;
4. Правый боковой указатель поворота;
5. Стартер;
6. Блок предохранителей (в моторном отсеке);
7. Реле блок-фар;
8. Центральный переключатель освещения;
9. Плафон освещения грузового салона (для фургонов);
10. Плафон освещения грузового салона (для фургонов);
11. Плафон освещения передней части кабины;
12. Электродвигатель стеклоомывателя;
13. Плафон освещения задней части кабины (для автомобилей с двумя рядами сидений);
14. Выключатель плафон освещения задней части кабины (для автомобилей с двумя рядами сидений);
15. Плафон платформы (ГАЗ-3302, -33021, -33027);
16. Выключатель зуммера (ГАЗ-3302, -33021, -33027);
17. Зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);
18. Звуковые сигналы;
19. Реле звуковых сигналов;
20. Выключатель зажигания;
21. Реле стартера;
22. Генератор;
23. Аккумуляторная батарея;
24. Выключатель аккумуляторной батареи;
25. Кнопка дистанционного выключателя аккумуляторной батареи;
26. Электропривод крана отопителя;
27. Электронасос дополнительного отопителя;
28. Резистор электровентилятора отопителя;
29. Электродвигатель вентилятора отопителя;
30. Панель управления отоплением и вентиляцией (1 – выключатель крана отопителя; 2 – лампа подсветки панели управления отоплением и вентиляцией; 3 – реле; 4 – выключатель элетровентилятора основного отопителя; 5 – выключатель электровенитилятора и электронасоса дополнительного отопителя);
31. Верхний блок предохранителей (в салоне);
32. Нижний блок предохранителей (в салоне);
33. Подкапотная лампа;
34. Выключатель аварийной световой сигнализации;
35. Радиоприемник;
36. Резистор электродвигателя дополнительного отопителя;
37. Электродвигатель дополнительного отопителя;
38. Выключатель плафонов освещения салона (правая сторона);
39. Выключатель плафона освещения салона (левая сторона);
40. Плафон освещения подножки (для автобусов);
41. Плафоны освещения салона (правая сторона);
42. Плафон освещения салона (левая сторона);
43. Прикуриватель;
44. Выключатель проверки исправности сигнализаторов;
45. Датчик аварийного падения уровня тормозной жидкости;
46. Правый подрулевой переключатель (переключатель указателей поворота и света фар);
47. Реле указателей поворота;
48. Переключатель электрокорректоров фар;
49. Выключатель сигнализатора стояночного тормоза;
50. Реле-прерыватель сигнализатора стояночного тормоза;
51. Регулятор освещения комбинации приборов;
52. Разъем (колодка проводов) для подсоединения системы АБС;
53. Комбинация приборов;
54. Выключатель сигнала торможения;
55. Выключатель плафона освещения вещевого ящика;
56. Плафон освещения вещевого ящика;
57. Топливный модуль;
58. Выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4х4);
59. Реле управления стеклоочистителем;
60. Колодка системы управления двигателем;
61. Датчик указателя температуры охлаждающей жидкости;
62. Датчик сигнализатора перегрева охлаждающей жидкости;
63. Стеклоочиститель;
64. Датчик указателя давления масла;
65. Датчик сигнализатора аварийного давления масла;
66. Правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя);
67. Датчик скорости;
68. Выключатель ламп света заднего хода;
69. Задний фонарь (правый);
70. Фонари освещения номерного знака;
71. Задний фонарь (левый).

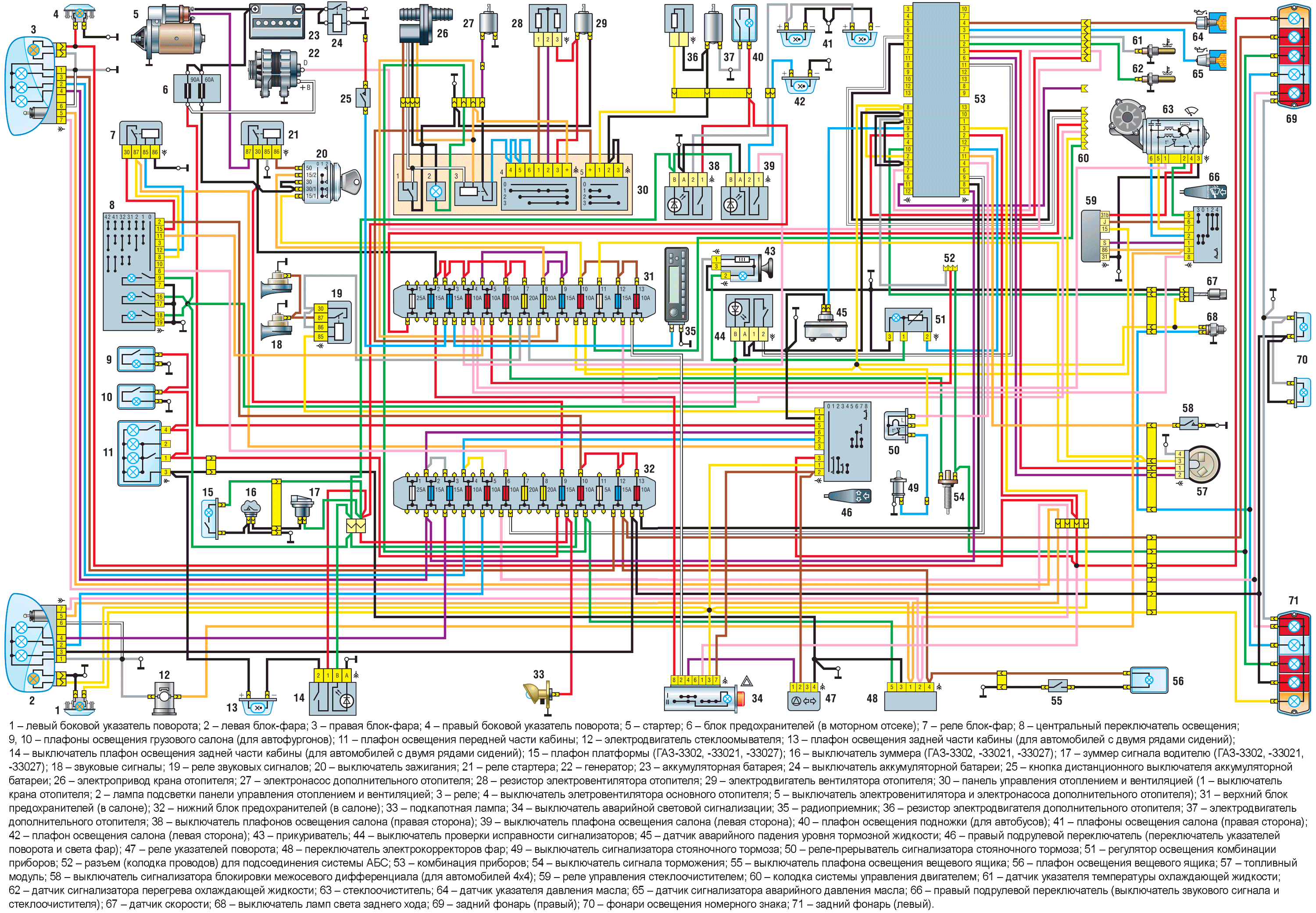

   Вариант 2

• Неуказанные сечения проводов 0,75 мм2.
• * – Дополнительно устанавливаемое оборудование.
• *1 – Оборудование устанавливается на бортовые автомобили.
• *2 – Оборудование устанавливается на микроавтобусы и фургоны с 2 рядами сидений.
• *3 – Оборудование устанавливается на микроавтобусы.
• *4 – Оборудование устанавливается на микроавтобусы "Соболь" в исполнении "люкс".
• *5 – Оборудование устанавливается на автомобили с 2 рядами сидений.
• *6 – Оборудование устанавливается на фургоны.
• *7 – Оборудование устанавливается на полноприводные автомобили "ГАЗель" и "Соболь".
• *8 – Оборудование устанавливается на полноприводные автомобили "Соболь".
• *9 – Оборудование устанавливается на автомобили с антиблокировочной системой тормозов.
• *10 – Оборудование устанавливается на длиннобазные автомобили "ГАЗель".

Схема управления двигателем ЗМЗ-40522 и УМЗ-4216 / Схема управления двигателем ЗМЗ-40524

      А9 – Топливный модуль
      В1 – Датчик указателя давления масла
      В2 – Датчик сигнализатора аварийного давления масла
      В5 – Датчик сигнализатора аварийного падения уровня тормозной жидкости
      В7 – Датчик указателя температуры охлаждающей жидкости
      В8 – Датчик сигнализатора перегрева охлаждающей жидкости
      В12 – Датчик указателя уровня топлива
      В46 – Датчик скорости
      D7 – Блок управления антиблокировочной системой тормозов
      D21 – Пульт управления отопительно-вентиляционной установкой
      D27 – Регулятор освещенности приборов
      К1 – Реле стартера
      К3 – Реле управления стеклоочистителем
      К7 – Реле сигналов
      К12 – Прерыватель указателей поворота
      K13 – Прерыватель сигнализатора стояночного тормоза
      К16 – Выключатель аккумуляторной батареи дистанционный
      К40 – Реле фap
      М1 – Стартер
      М2 – Электродвигатель отопителя
      М4 – Электродвигатель стеклоочистителя
      М5 – Электродвигатель стеклоомывателя
      М6 – Топливный насос
      М8 – Электронасос дополнительного отопителя
      М20 – Электродвигатель дополнительного отопителя
      М38 – Электропривод корректора фар правый
      М39 – Электропривод корректора фар левый
      М43 – Электрокран отопителя
      Р2 – Комбинация приборов
      R12 – Резистор электродвигателя отопителя
      R13 – Резистор электродвигателя дополнительного отопителя
      Е1 – Фapa головного света левая
      Е2 – Фapa головного света правая
      Е9 – Повторитель указателя поворота левый
      Е10 – Повторитель указателя поворота правый
      Е16 – Плафон кабины
      Е17 – Плафон платформы
      Е18 – Плафон кузова
      Е20, Е21 – Плафон салона правый
      Е27 – Фонарь задний левый
      Е28 – Фонарь задний правый
      Е30, Е64 – Фонарь освещения номерного знака
      Е31 – Фонарь противотуманный задний
      Е35 – Фонарь подкапотный
      Е59 – Прикуриватель
      Е60, Е61 – Плафон салона левый
      Е63 – Плафон освещения подножки
      Е65 – Плафон второго ряда сидений
      Е68 – Плафон индивидуального освещения
      Е71 – Плафон освещения вещевого ящика
      S1 – Выключатель зажигания
      S3 – Выключатель плафонов второго ряда сидений
      S5 – Выключатель аварийной световой сигнализации
      S6 – Переключатель электродвигателя и электронасоса отопителя
      S8 – Переключатель освещения
      S9 – Переключатель указателей поворотов и света фар
      S12 – Переключатель стеклоочистителя
      S13 – Кнопочный выключатель дистанционного выключателя батареи
      S21 – Выключатель сигнализатора понижающей передачи
      S29 – Выключатель света заднего хода
      S30 – Выключатель сигнала торможения
      S31 – Выключатель сигнализатора блокировки межосевого дифференциала
      S36 – Выключатель сигнала водителю
      S52 – Выключатель сигнализатора стояночного тормоза
      S54 – Выключатель проверки исправности сигнализаторов
      S60 – Выключатель плафона освещения вещевого ящика
      S62 – Выключатель плафонов салона
      S73 – Переключатель электродвигатель дополнительного отопителя
      S116 – Переключатель корректора фар
      U2 – Магнитола
      Е41 – Блок предохранителей
      Е42 – Блок предохранителей верхний
      Е43 – Блок предохранителей нижний
      G1 – Генератор
      G2 – Аккумуляторная батарея
      Н1, Н2 – Сигнал звуковой
      Н6 – Зуммер сигнала водителю
      Н62 – Лампа габаритного света правая
      Н63 – Лампа габаритного света левая
      Н70 – Лампа противотуманная задняя правая
      Н71 – Лампа противотуманная задняя плевая
      Н72 – Лампа света заднего хода правая
      Н73 – Лампа света заднего хода плевая
      Н74 – Лампа сигнала торможения правая
      Н75 – Лампа сигнала торможения плевая
      Н76 – Лампа габаритного света заднего правая
      Н77 – Лампа габаритного света заднего плевая
      Н78 – Лампа указателя поворота заднего правая
      Н79 – Лампа указателя поворота заднего плевая
      Н98 – Лампа ближнего света правая
      Н99 – Лампа ближнего света левая
      Н100 – Лампа дальнего света правая
      Н101 – Лампа дальнего света левая
      Н102 – Лампа указателя поворота переднего правая
      Н103 – Лампа указателя поворота переднего левая

Антиблокировочная тормозная система (ABS)

1. Электронный блок управления АБС;
2. Датчик скорости вращения правого заднего колеса;
3. Датчик скорости вращения правого переднего колеса;
4. Датчик скорости вращения левого переднего колеса;
5. Датчик скорости вращения левого заднего колеса;
6. Колодка диагностики (диагностический разъем);
7. Центральный (основной) блок предохранителей в моторном отсеке;
8. Колодка для соединения с бортовой сетью автомобиля.

Схема управления двигателем ЗМЗ-40522 или УМЗ-4216 (инжектор)

1. Электронный блок системы управления двигателем;
2. Датчик фазы (датчик положения распределительного вала);
3. Датчик синхронизации (датчик частоты вращения и положения коленчатого вала);
4. Датчик положения дроссельной заслонки;
5. Датчик детонации;
6. Датчик массового расхода воздуха;
7. Датчик температуры охлаждающей жидкости;
8. Датчик температуры воздуха во впускном трубопроводе;
9. Датчик концентрации кислорода (для двигателей с каталитическим нейтрализатором);
10. Форсунка;
11. Форсунка;
12. Форсунка;
13. Форсунка;
14. Регулятор холостого хода;
15. Клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива);
16. Реле топливного насоса;
17. Электродвигатель топливного насоса;
18. Реле системы управления двигателем;
19. Диагностический разъем;
20. Колодка для подсоединения датчика концентрации кислорода;
21. Колодка для соединения системы управления двигателем с электросетью автомобиля;
22. Реле включения электромагнитной муфты вентилятора;
23. Катушка зажигания;
24. Свеча зажигания;
25. Свеча зажигания;
26. Катушка зажигания;
27. Свеча зажигания;
28. Свеча зажигания;

    а – схема соединения форсунок на автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 – форсунки).

Схема управления двигателем ЗМЗ-40524

      B17 – Датчик положения педали акселератора
      B70 – Датчик температуры
      B72 – Датчик кислорода
      B74 – Датчик синхронизации и скорости вращения
      B75 – Датчик массового расхода воздуха
      B76 – Электронный дроссельный узел
      B91 – Датчик фазы
      B92 – Датчик детонации
      B97 – Датчик неровной дороги
      B98 – Датчик кислорода диагностический
      D23 – Блок управления
      К9, К36, К46 – Реле электромагнитное
      Т1-Т4 – Катушка зажигания
      Y19-Y22 – Топливная форсунка
      Y46 – Клапан продувки адсорбера
      Y48 – Муфта электромагнитная отключения вентилятора
      Х37, Х38, Х53, Х55 – Колодки соединительные


Схема управления двигателем 2.4 л Крайслер

      В2 – Датчик аварийного давления масла
      В7 – Датчик указателя температуры охлаждающей жидкости
      В63 – Датчик абсолютного давления
      В70 – Датчик температуры охлаждающей жидкости
      В72 – Датчик кислорода
      В74 – Датчик синхронизации и скорости вращения
      В75 – Датчик температуры воздуха на впуске
      В76 – Датчик положения заслонки дросселя
      В91 – Датчик фазы
      G1 – Генератор
      D23 – Блок управления
      К9, К36 – Реле электромагнитное
      M1 – Стартер
      T1 – Катушка зажигания
      Х65, Х82 – Соединительные колодки с жгутом по двигателю
      Х37, Х38, X53, X56 – Соединительные колодки
      Y19 - Y22 – Топливные форсунки
      Y23 – Регулятор холостого хода
      Y46 – Клапан продувки адсорбера
      Y27 – Муфта компрессора

Схема управления двигателем УМЗ-4216 Евро-3

• Неуказанное сечения проводов низкого напряжения 0,5 мм²

      В63 - Датчик абсолютного давления;
      В70 - Датчик температуры;
      В72 - Датчик кислорода;
      В74 - Датчик синхронизации и скорости вращения;
      В76 - Датчик положения заслонки дросселя;
      В91 - Датчик фазы;
      В92 - Датчик детонации;
      В97 - Датчик неровной дороги;
      В98 - Датчик кислорода диагностический;
      D23 - Блок управления;
      F1-F4 - Свеча заживания;
      К9, К36 - Реле электромагнитное;
      К46 - Реле электромагнитное;
      T1-Т4 - Катушка зажигания;
      Y19-Y22 -    Топливная форсунка;
      Y23 - Регулятор холостого хода;
      Y46 - Клапан продувки адсорбера;
      Y48 - Муфта электромагнитная отключения вентилятора;
      X37, X38, Х53 - Колодки соединительные;
      Х51 - Колодка диагностики

Схема управления двигателем ЗМЗ-4063 (МИКАС 7.1)

      В63 - датчик абсолютного давления;
      В70 - Датчик температуры;
      В74 - Датчик синхронизации и скорости вращения;
      В92 - Датчик детонации;
      D5 - Блок управления системой зажигания;
      F1, F2, F3, F4 - Свечи зажигания;
      Т1, Т4 - Катушки зажигания;
      Y3 - Электромагнитный клапан ЭПХХ;
      Y48* - Электромагнитная муфта (если имеется);
      Х51 - Колодка диагностики;
      К36* - Реле включения электромагнитной муфты (если имеется).

Схема управления дизельным двигателем Штайер (ГАЗ-560)

      I - Цепь;
      II - Вывод;
      III - Адрес;
      А - +12В аккумуляторной батареи (вывод 30);
      В - +12В (вывод 15);
      С - Выход на тахометр;
      D - Лампа сигнализатора;
      Е - Стартер (вывод 50);
      F - Корпус автомобиля;
      Н - Указатель температуры охлаждающей жидкости;
      1 - Блок управления;
      2 - Реле электромагнита;
      3 - Реле топливного насоса;
      4 - Реле свечей накаливания;
      5-8 - Свечи накаливания;
      9 - Электрический топливоподкачивающий насос;
      10 - Датчик указателя температуры охлаждающей жидкости;
      11 - Управляющий электромагнитный клапан системы рециркуляции отработавших газов;
      12 - Датчик температуры охлаждающей жидкости;
      13 - Электромагнит управления насос-форсунками;
      14 - Датчик положения педали «газа»;
      15 - Датчик синхронизаации;
      16 - Датчик давления наддувочного воздуха;
      17 - Датчик температуры воздуха;
      18 - Датчик положения штока электромагнита;
      F1-F3 - Предохранители плавкие.
