Схема предохранителей и реле Газель / Соболь (2003-2010)

Модельный год автомобиля
2003-2010
2013-н.в. (Газель Next)

Блок предохранителей в салоне

Схема предохранителей и реле Газель / Соболь (2003-2010)Схема предохранителей и реле Газель / Соболь (2003-2010)
А Назначение
Верхний блок предохранителей
F1
25 Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
F2 15 Аварийная световая сигнализация
F3
15 Выключатель «массы» (на автобусах), магнитола
F4 10 Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
F5
10 Реле фар, АБС (для автобусов)
F6 10 Сигналы торможения
F7
20 Звуковые сигналы, прикуриватель
F8 20 Электродвигатель отопителя, электронасос дополнительного отопителя
F9 15 Электродвигатель дополнительного отопителя
F10 10 Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
F11 5 Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
F12 15
Система управления двигателем и топливный насос
F13 10 Указатели поворота
Нижний блок предохранителей
F1
25 Резерв
F2
15 Дальний свет правой фары, сигнализатор дальнего света
F3
15 Дальний свет левой фары
F4
10 Ближний свет правой фары
F5
10 Ближний свет левой фары
F6
10 Противотуманные фонари, сигнализатор противотуманных фонарей
F7
20 Резерв
F8
20
Резерв
F9
15 Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
F10 10 Подсветка приборов, переключателей и прикуривателя
F11 5 Резерв
F12 15 Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
F13 10 Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Блок предохранителей в моторном отсеке

Схема предохранителей и реле Газель / Соболь (2003-2010)

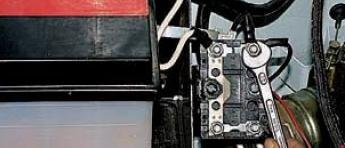

Под капотом справа находится блок предохранителей БПР-4 (для автомобилей с АБС) или БПР-2 (для автомобилей без АБС)

Автомобилей с ABS (БПР-4)

А Назначение
F1
60
Световая цепь и плюсовая цепь генератора
F2 40 ABS
F3
25 ABS
F4
90 Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера

Автомобили без ABS (БПР-2)

А Назначение
F1
90 Световая цепь и плюсовая цепь генератора
F2 60 Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

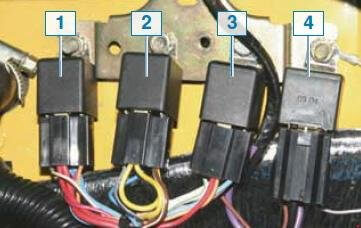

Реле в моторном отсеке

Схема предохранителей и реле Газель / Соболь (2003-2010)

Назначение
1
Главное реле
2
Реле электромагнитной муфты включения вентилятора системы охлаждения
3
Реле топливного насоса
4
Реле стартера

Реле стеклоочистителя

Схема предохранителей и реле Газель / Соболь (2003-2010)
В моторном отсеке (над расширительным бачком)

Реле указателя поворота

Схема предохранителей и реле Газель / Соболь (2003-2010)
Под панелью приборов со стороны водителя

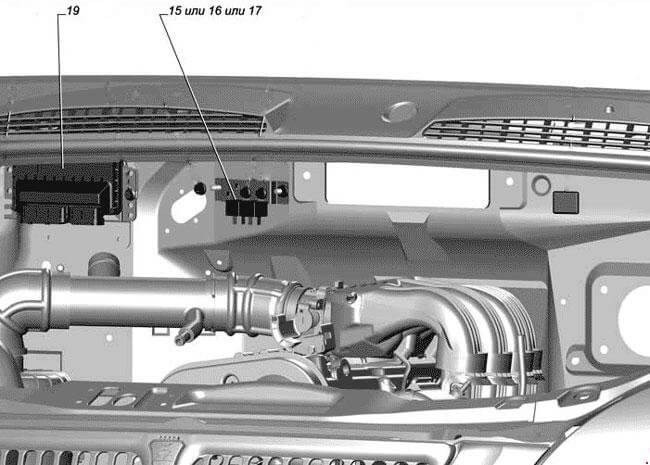

Щиток моторного отсека (двигатель Chrysler 2,4 L DОНС)

Схема предохранителей и реле Газель / Соболь (2003-2010)

Наименование запчасти
15
Реле 85.3747
16
Реле осушителя 90.3747-10
17
Реле 113.3747-10
19
Блок управления МИКАС 11СR

Схема предохранителей и реле Газель / Соболь (2003-2010)
