2012-2016 Geely Emgrand X7
Расположение и назначение предохранителей и реле в Geely Emgrand X7 с бензиновым двигателем: 1.8 л. (4G18), 2.0 л.(4G20), 2.4 л. (4G24) (2012, 2012, 2013, 2014, 2015, 2016)

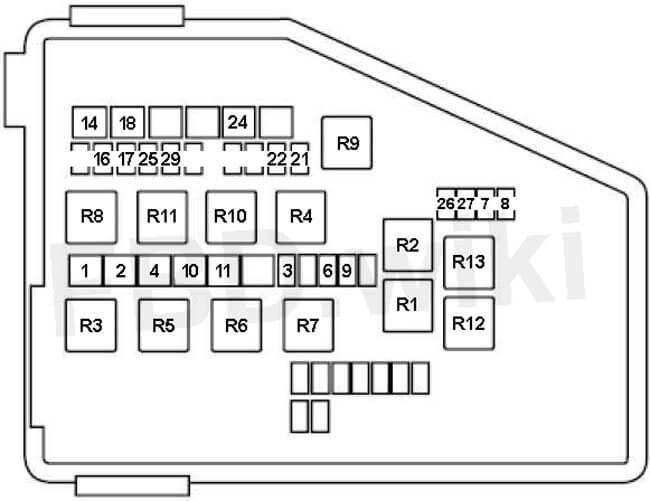

Блок предохранителей в моторном отсеке

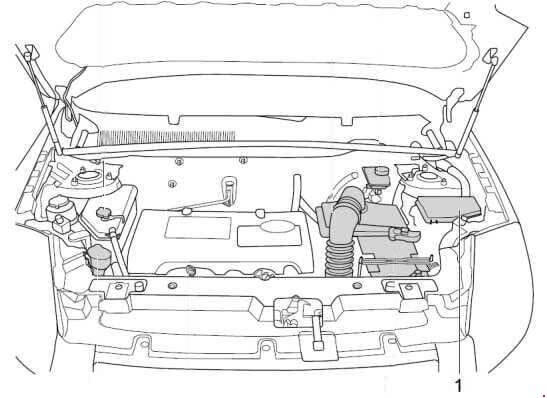

1 - блок предохранителей.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | З0 | Электропривод сиденья |
| 2 | 60 | Блок предохранителей приборной панели, генератор |
| 3 | 25 | Питание системы ABS |
| 4 | 40 | Главное питание системы ABS |
| 6 | 15 | Передние противотуманные фары |
| 7 | 10 | Левая лампа дальнего света |
| 8 | 10 | Правая лампа дальнего света |
| 9 | 10 | Кондиционер |
| 10 | З0 | Вентилятор системы охлаждения (высокая скорость) |
| 11 | З0 | Вентилятор системы охлаждения (низкая скорость) |
| 14 | З0 | Переключатель зажигания АМ2 |
| 16 | 10 | Блок управления питанием двигателя |
| 17 | 15 | Звуковой сигнал |
| 18 | З0 | Переключатель зажигания АМ1 |
| 21 | 15 | Топливные форсунки |
| 22 | 15 | Катушки зажигания |
| 24 | З0 | Блок предохранителей приборной панели. Питание батареи |
| 25 | 15 | Топливный насос |
| 26 | 10 | Правая лампа ближнего света |
| 27 | 10 | Левая лампа ближнего света |
| 29 | З0 | Стартер |
| Реле | ||
| R1 | Передние противотуманные фары | |
| R2 | Лампы дальнего света | |
| R3 | Стартер | |
| R4 | Компрессор системы кондиционирования воздуха | |
| R5 | Высокая скорость вентилятора | |
| R6 | Низкая скорость вентилятора | |
| R7 | Высокая скорость вентилятора | |
| R8 | Звуковой сигнал | |
| R9 | Плавное реле двигателя | |
| R10 | Топливный насоса | |
| R11 | Лампы ближнего света | |
| R13 | Вакуумный насоса | |

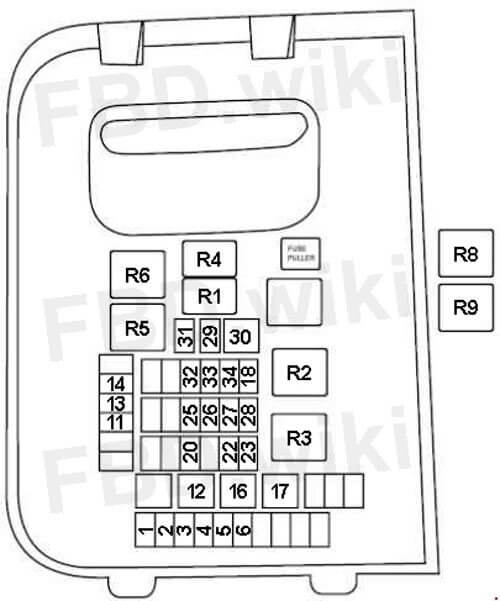

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Питание двери |
| 2 | 10 | Питание диагностической системы |
| 3 | 10 | Стоп-сигнал |
| 4 | 10 | Аварийная сигнализация |
| 5 | 10 | Указатели поворотов |
| 6 | 15 | Кондиционер |
| 11 | 10 | Задний противотуманный фонарь |
| 12 | З0 | Стеклоподъемники |
| 13 | 20 | Люк крыши |
| 14 | 15 | Аудиосистема |
| 16 | З0 | Обогрев заднего стекла |
| 17 | 40 | Вентилятор |
| 18 | 10 | Обогрев заднего стекла |
| 20 | 10 | Замок зажигания, зеркала заднего вида |
| 22 | 15 | Прикуриватель |
| 23 | 15 | Задний стеклоочиститель |
| 25 | 10 | Питание приборной панели |
| 26 | 10 | Питание лампы подсветки номера |
| 27 | 10 | Дополнительной розетки |
| 28 | 10 | Стоп-сигнал |
| 29 | 15 | Подогрев сидений |
| 30 | 20 | Стеклоочиститель ветрового стекла |
| 31 | 10 | Вентилятор IG |
| 32 | 10 | Подушки безопасности |
| 33 | 15 | Блок управления питанием двигателя |
| 34 | 10 | ABS |
| 35 | 10 | Противоугонная сигнализация |
| Реле | ||
| R1 | Реле заднего противотуманного фонаря | |
| R2 | Реле обогрева заднего стекла | |
| R3 | Реле вентилятора | |
| R4 | Реле заднего стеклоомывателя | |
| R5 | Реле приборной панели | |
| R6 | Реле правого указателя поворота | |
