Предохранители и реле автомобиля ТагАЗ С10

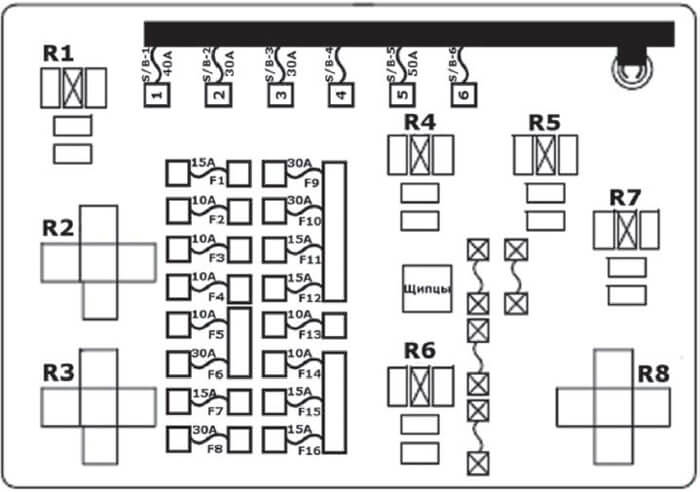

Расположение плавких предохранителей в электрораспределительном блоке моторного отсека
Плавкие предохранители с задержкой срабатывания:
S/B-1 - ABS 1 (40A)
S/B-2 - ABS 2 (30A)
S/B-3 - Главное реле (30A)
S/B-4 - Зарезервировано
S/B-5 - Замок зажигания (50 A)
S/B-6 – Зарезервировано
Реле:
R1 – Реле системы кондиционирования
R2 – Реле вентилятора 2 конденсатора
R3 – Реле вентилятора охлаждения радиатора
R4 – Реле ближнего света фар
R5 – Реле дальнего света фар
R6 – Реле вентилятора 1 конденсатора
R7 – Реле масляного насоса
R8 – Главное реле
Плавкие предохранители:
F1 – Мотор заднего стеклоочистителя (в модели C10 Hatchback)
F2 – Звуковой сигнал
F3 – Блок управления кузовными системами (BCM)
F4 – Вентилятор системы кондиционирования
F5 – Предохранитель ABS и реле стартера
F6 – Реле стартера
F7 – Защита цепей генератора, реле системы кондиционирования, вентилятора охлаждения и вентилятора конденсатора системы кондиционирования
F8 – Реле вентилятора системы кондиционирования
F9 – Вентилятор радиатора
F10 – Вентилятор конденсатора кондиционера
F11 – Дальний свет
F12 – Ближний свет
F13 – Реле системы кондиционирования
F14 – Питание блока управления двигателем, контакт 30.
F15 – Защита реле клапана продувки абсорбера, топливного насоса, блока управления двигателем, переднего и заднего кислородных датчиков, катушки зажигания
F16 – Масляный насос

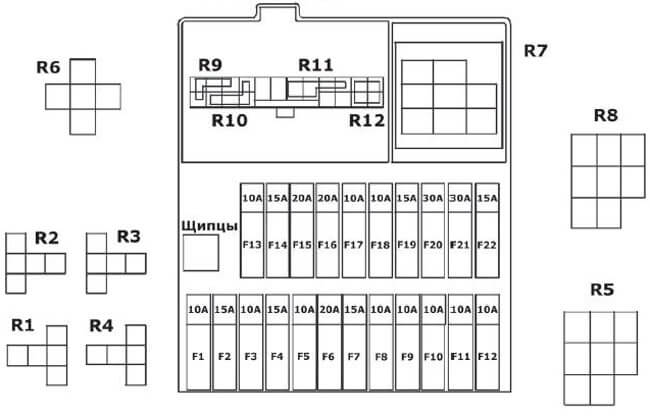

Блок предохранителей салона
Реле:
R1 – Реле габаритных огней
R2 – Реле звукового сигнала
R3 – Реле задних стеклоочистителей
R4 – Реле передних стеклоочистителей
R5 – Реле противоугонной системы
R6 – Реле обогрева заднего стекла
R7 – Реле сигналов поворота
R8 – Реле аварийной сигнализации
R9 – Реле задних противотуманных фар
R10 – Реле электрических стеклоподъемников всех дверей
R11 – Реле вентилятора системы кондиционирования
R12 – Реле передних противотуманных фар
Плавкие предохранители:
F1 – Мотор заднего стеклоочистителя
F2 – Габаритные огни
F3 – CD-плеер
F4 - Прикуриватель
F5 – Привод зеркал заднего вида
F6 – Передние стеклоочистители
F7 – Блок ETACS (1)
F8 – Зарезервировано
F9 – Аварийные сигналы (1)
F10 – Панель приборов (1)
F11 – Фонари заднего хода
F12 – Подушки безопасности
F13 – Задние противотуманные фары
F14 – Передние противотуманные фары
F15 – Автоматические замки дверей
F16 – Зарезервировано
F17 – Панель приборов (2)
F18 – Блок ETACS (2)
F19 – Стоп-сигналы
F20 – Электрические стеклоподъемники
F21 – Обогрев заднего стекла
F22 – Аварийные сигналы (2)
