Схема предохранителей Honda CR-V (2011-2016)

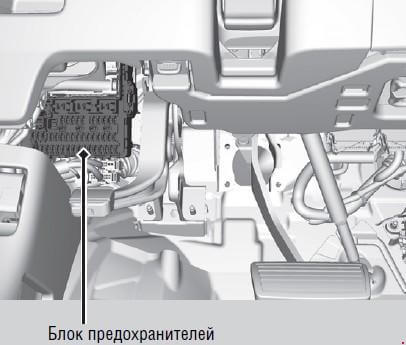

Блок предохранителей в салоне

Схема предохранителей Honda CR-V (2011-2016)




A
Назначение
1 - -
2 10 Датчик положения распределительного вала (CMP) A, продувочный клапан (EVAP), вторичный кислородный датчик (HO2S), датчик электрической нагрузки (ELD), датчик положения педали тормоза, датчик массового расхода воздуха/датчик температура воздуха во впускном коллекторе (MAF/IAT)
3 10 Блок управления подушками безопасности (SRS)
4 15 Топливный насос, главное реле блока управления двигателем (PGM-FI Main), иммобилайзер, блок управления силовым агрегатом (PCM)
5 10 Комбинация приборов, блок кузовной электроники с водительской стороны (MICU), Reverse Relay, компас, система контроля давления в шинах (TPMS), блокировка селектора коробки передач, индикатор включения передач
6 7.5 Люк, реле полного привода (Real Time), блок управления олным приводом (Real Time)
7 7.5 Блок управления силовым агрегатом (PCM)
8 15 Центральный замок (разблокировка)
9 10 Центральный замок (разблокировка)
10 7.5 Прицеп
10 Дневные ходовые огни
11 20 Люк
12 20 Розетка на центральной консоли (реле)
13 15 '15-'16: Омыватель
14 20 Реле подогрева водительского сиденья ("слабый" режим), реле подогрева водительского сиденья ("сильный" режим), реле подогрева пассажирского сиденья ("слабый" режим), реле подогрева пассажирского сиденья ("сильный" режим)
15 10 Центральный замок (разблокировка водительской двери)
16 20 Электропривод водительского сиденья (продольное перемещение)
17 20 Электропривод водительского сиденья (спинка)
18 20 '15-'16: Электропривод пассажирского сиденья (продольное перемещение)
19 7.5 Аудиосистема, навигация, DVD плеер (развлекательная система для задних пассажиров), реле передней розетки, реле розетки (консоль)
20 7.5 Блокировка ключа зажигания, блок кузовной электроники с водительской стороны (MICU)
21 7.5 Дневные ходовые огни, замок зажигания, предохранитель: "22"
22 7.5 Реле отопителя, реле вентилятора, реле вентилятора системы охлаждения, блок управления системой отопиления-вентиляции- кондиционирования (HVAC), блок управления климат-контролем, электропривод зеркал, подогрев пассажирского сиденья, подогрев водительского сиденья
23 10 Задний стеклоочиститель, Circuit Board Relay
24 7.5 Система курсовой стабилизации (VSA), электроусилитель рулевого управления (EPS), датчик угла поворота рулевого колеса
25 10 Аудиосистема, навигация
26 20 Электропривод багажника
27 20 Передняя розетка (реле)
28 15 Реле стеклоомывателя, реле заднего стеклоомывателя
29 7.5 Система определения занятости сиденья переднего (ODS), индикатор отключенной подушки безопасности переднего пассажира, блок управления подушками безопасности (SRS)
30 10 Центральный замок (блокировка водительской двери)
31 10 '15-'16: Smart
32 15 Центральный замок (блокировка дверей)
33 15 Центральный замок (блокировка дверей)
34 10 Габаритный свет, освещение номерного знака, указатели поворота
35 7.5 Подсветка панели приборов
36 10 '15-'16: Задний стеклоочиститель
37 20 '15-'16: Передний противотуманный свет
15 Система адаптивного освещения
38 10 Левая фара (дальний свет)
39 10 Правая фара (дальний свет)
40 7.5 Система контроля давления в шинах (TPMS), задний противотуманный свет
41 20 Центральный замок (реле блокировки дверей, реле разблокировки водительской двери, реле разблокировки дверей, рле замка багажника)
42 20 Стеклоподъемник с водительской стороны, блок управления стеклоподъемниками
43 20 Задний правый стеклоподъемник
44 20 Стеклоподъемник с пассажирской стороны
45 20 Задний левый стеклоподъемник
46 30 Стеклоочиститель
Реле
R1 Блок управления двигателем (№2)
R2 Передняя розетка
R3 Стартер
R4 Дроссельная заслонка (ETCS)
R5 Блок управления двигателем (№1)
R6 Стеклоподъемники

Блок предохранителей в моторном отсеке




A
Назначение
4 -
5 -
6 -
7 -
8 7.5 Реле вентилятора кондиционера, реле вентилятора, блок управления силовым агрегатом (PCM), реле вентилятора системы охлаждения
9 7.5 '15-'16: Система курсовой стабилизации (VSA)
10 7.5 Обогрев зеркал
11 7.5 Стартер
12 20 '12-'14: Реле переднего противотуманного света
20 '15-'16: Форсунки
13 20 Усилитель аудиосистемы
14 10 Реле звукового сигнала, датчик аккумуляторной батареи
15 10 Аварийная сигнализация
16 10 Датчик положения педали тормоза
17 15 Реле катушки зажигания
18 15 Дополнительное реле блока управления двигателем
19 10 '15-'16: Дневные ходовые огни
20 20 '15-'16: Электропривод пассажирского сиденья (спинка)
21 15 '15-'16: Обогрев зоны парковки дворников
22 15 Реле дроссельной заслонки (ETCS)
23 15 Главное реле блока управления двигателем (PGM-FI Main) (№1)
24 10 Реле левой фары (ближний свет)
25 10 Реле правой фары (ближний свет)
26 20 Реле габаритного света
27 7.5 Реле муфты компрессора кондиционера
28 7.5 Реле освещения салона, электропривод водительского сиденья (подкачка)
29 10 Аудиосистема, навигация, лампы заднего хода, диагностический разъем (DLC), комбинация приборов, иммобилайзер, развлекательная система для задних пассажиров, датчик автоматического включения света фар, мультиинформационный дисплей, блок кузовной электроники с водительской стороны (MICU), задняя камера
31 70 Электроусилитель рулевого управления (EPS)
32 40 Электропривод багажника
33 40 '12-'14: Система курсовой стабилизации (VSA)
20 '15-'16: Система курсовой стабилизации (VSA)
34 20 '12-'14: Система курсовой стабилизации (VSA)
40 '15-'16: Система курсовой стабилизации (VSA)
35 30 Система подключения полного привода (E-DPS), реле полного привода (Real Time), блок управления олным приводом (Real Time)
36 100 Генератор, предохранители: "29", "41", "42", "43"
41 50 Замок зажигания, датчик электрической нагрузки (ELD), предохранители (блок в салоне) "16", "17"
42 60 Предохранители (блок в салоне) "25", "27", "41"
43 60 Предохранители (блок в салоне) "12", "14"
44 30 Предохранители (блок в салоне) "37", "38", "39", "40"
45 30 '15-'16: Стартер
46 30 Реле обогрева заднего стекла
47 - -
48 40 Реле отопителя
49 30 Реле стеклоочистителя
50 20 Реле вентилятора кондиционера
51 20 Реле вентилятора системы охлаждения
Реле
R1 Отопитель
R2 -
R3 Вентилятор кондиционера
R4 Катушки зажигания
R5 Передний противотуманный свет
R6 Блок управления двигателем (PGM-FI)
R7 Обогрев заднего стекла
R8 Датчик электрической нагрузки (ELD)
R9 -
R10 Звуковой сигнал
R11 Управления вентиляторами
R12 Вентилятор системы охлаждения
R13 -
R14 Муфта компрессора кондиционера

Блок предохранителей и реле Хонда СРВ (2011, 2012, 2013, 2014, 2015, 2016)
