1998-2002 Infiniti G20
Назначение и расположение предохранителей и реле в Инфинити G20 (поколение P11), оборудованный бензиновым двигателем 2.0 л. SR20DE (1998, 1999, 2000, 2001, 2002)

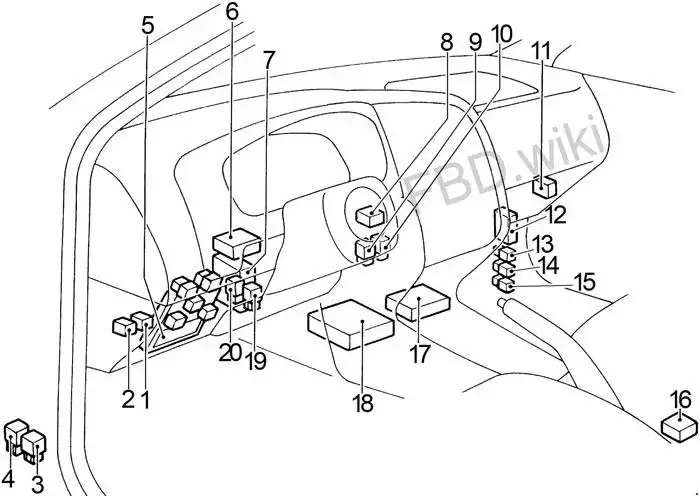

Салон
- Автоматический выключатель №1 (реле стеклоподъемников, центральный замок, освещение салона, люк)
- Автоматический выключатель №2 (электропривод сидений)
- Реле обогрева зеркал
- Реле топливного насоса №2
- Блок предохранителей
- Блок управления круиз-контролем (ASCD)
- Smart Entrance (центральный замок, освещение салона)
- '00-'02: Блок управления иммобилайзером
- Реле блока управления двигателем (ECM)
- Реле топливного насоса №1
- Дневные ходовые огни
- '98-'99: Блок управления ABS
'00-'02: Headlamp Battery Saver Control Unit - '00-'02: Реле правой фары
- '00-'02: Реле габаритных огней
- '00-'02: Реле левой фары
- Блок управления подушками безопасности
- Блок управления коробкой передач (TCM)
- Блок управления двигателем (ECM)
- '98-'99: Реле круиз-контроля (ASCD)
'00-'02: Реле замка багажника - Реле аварийной сигнализации и указателей поворота

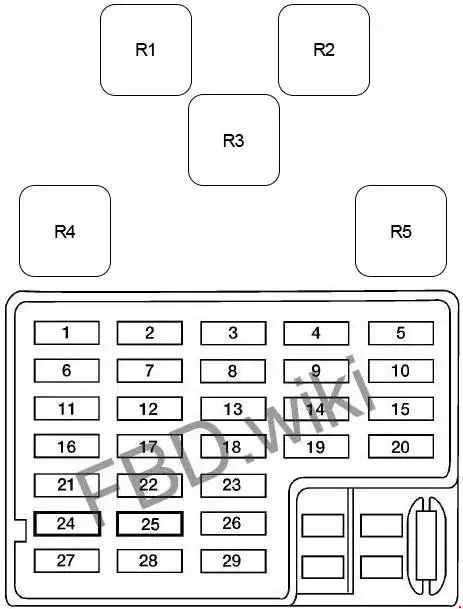

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Мотор отопителя |
| 2 | 15 | Мотор отопителя |
| 3 | 7.5 | ABS |
| 4 | 7.5 | Иммобилайзер |
| 5 | 7.5 | Комбинация приборов, индикатор противоугонной системы, иммобилайзер |
| 6 | 10 | Кондиционер |
| 7 | 10 | Клапан вентиляции абсорбера, вакуумный перепускной клапан |
| 8 | 10 | Smart Entrance (центральный замок, освещение салона), Headlamp Battery Saver Control Unit, предупреждающий зуммер, реле обогрева заднего стекла, реле обогрева зеркал, реле стеклоподъемников (стеклоподъемники, люк), круиз-контроль (ASCD), иммобилайзер |
| 9 | 10 | Реле обогрева зеркал, электропривод зеркал |
| 10 | 7.5 | Аудиосистема, антенна, Smart Entrance (центральный замок, освещение салона) |
| 11 | 10 | Комбинация приборов, генератор, лампы заднего хода (выключатель ламп заднего хода (механическая коробка передач), переключатель положения парковка/нейтраль (автоматическая коробка передач)) |
| 12 | 7.5 | Аварийная сигнализация и указатели поворота |
| 13 | 15 | Прикуриватель |
| 14 | 15 | Выключатель ламп стоп-сигнала, лампы стоп-сигнала, круиз-контроль (ASCD) |
| 15 | 15 | Реле замка багажника |
| 16 | 10 | Headlamp Battery Saver Control Unit, переключатель положения парковка/нейтраль, вентилятор системы охлаждения, реле противоугонной системы |
| 17 | 15 | Реле топливного насоса |
| 18 | 10 | Кислородный датчик |
| 19 | 20 | Стеклоочиститель и омыватель |
| 20 | 10 | Аварийная сигнализация и указатели поворота, реле дистанционного управления |
| 21 | 10 | Блок управления коробкой передач (TCM) |
| 22 | 10 | Подушки безопасности |
| 23 | - | - |
| 24 | 10 | Smart Entrance (центральный замок, освещение салона), Headlamp Battery Saver Control Unit, подсветка зеркал в солнцезащитных козырьках, освещение багажного отсека, замок зажигания, предупреждающий зуммер, аудиосистема, антенна, реле стеклоподъемников (стеклоподъемники, люк), система дистанционного управления гаражными воротами (Homelink) |
| 25 | 10 | Форсунки |
| 26 | 10 | Система запуска, дневные ходовые огни |
| 27 | - | - |
| 28 | 10 | Подогрев сидений |
| 29 | - | - |
| Реле | ||
| R1 | Дистанционное управления | |
| R2 | Стеклоподъемники, люк | |
| R3 | Отопитель | |
| R4 | Зажигание | |
| R5 | Вспомогательное реле | |

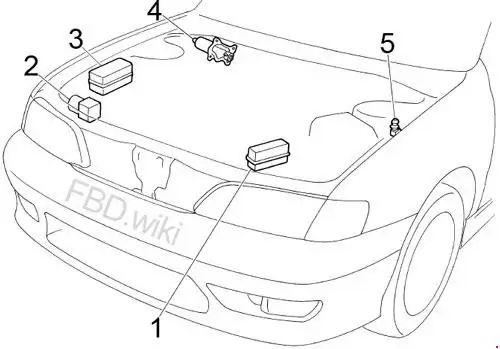

Моторный отсек
- Блок предохранителей
- Актуатор ABS
- Блок реле
- Мотор стеклоочистителя
- Концевой выключатель капота
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 30 | - | - |
| 31 | - | - |
| 32 | 15 | '00-'02: Реле левой фары (левая фара, индикатор дальнего свет, Headlamp Battery Saver Control Unit, реле индикатора противоугонной системы) |
| 15 | '98-'99: Левая фара, дневные ходовые огни, реле индикатора противоугонной системы) | |
| 33 | 15 | '00-'02: Реле правой фары (правая фара, реле переднего противотуманного света, Headlamp Battery Saver Control Unit, реле индикатора противоугонной системы) |
| 15 | '98-'99: Правая фара, дневные ходовые огни, реле переднего противотуманного света, реле индикатора противоугонной системы | |
| 34 | 10 | '00-'02: Реле габаритных огней (Габаритный свет, освещение номерного знака, переключатель освещения, освещение перчаточного ящика, Headlamp Battery Saver Control Unit, концевой выключатель ремня безопасности, предупреждающий зуммер, подсветка салона, подсветка панели приборов |
| 10 | '98-'99: Габаритный свет, освещение номерного знака, подсветка салона, подсветка панели приборов | |
| 35 | 15 | Катушки зажигания, датчик массового расхода воздуха, датчик положения распределительного вала |
| 36 | 10 | Реле звукового сигнала (низкий тон), круиз-контроль (ASCD) |
| 37 | 7.5 | Генератор |
| 38 | 15 | Усилитель BOSE |
| 39 | 20 | Реле обогрева заднего стекла, индикатор обогрева заднего стекла |
| 40 | 20 | Реле обогрева заднего стекла |
| 41 | 10 | '00-'02: Реле звукового сигнала (высокий тон) |
| 10 | '98-'99: Реле звукового сигнала (высокий), круиз-контроль (ASCD) | |
| 42 | 15 | Реле топливного насоса |
| 43 | 15 | Реле переднего противотуманного света |
| 44 | - | - |
| 45 | - | - |
| A | 80 | Вспомогательное реле (предохранители "9", "13", "19"), реле зажигания (предохранители "3", "7", "8", "11", "12", "18", "28"), реле отопителя (предохранители "1", "2"), предохранители "4", "5", "14", "15", "20", "24" |
| B | 40 | Вентилятор системы охлаждения |
| C | 40 | '98-'01; '02 A/T: Вентилятор системы охлаждения |
| 30 | '02 M/T: Вентилятор системы охлаждения | |
| D | 30 | Автоматический выключатель №1 (стеклоподъемники, люк, Smart Entrance (центральный замок, освещение салона)), автоматический выключатель №2 (электропривод сидений) |
| E | 100 | Генератор, предохранители "A", "B", "C", "D", "F", "G", "H", "32", "33", "34", "35", "36", "37", "38", "39", "40", "41", "42", "43" |
| F | 40 | ABS |
| G | 40 | Замок зажигания |
| H | 40 | ABS |
| I | - | - |
Блок реле в моторном отсеке
| № | Назначение реле |
|---|---|
| R1 | '98-'99: Противоугонная система |
| R2 | Вентилятор системы охлаждения (№2) |
| R3 | '00-'02: Индикатор противоугонной системы |
| '98-'99: Мотор ABS | |
| R4 | '00-'02: Обогрев заднего стекла |
| '98-'99: ABS | |
| R5 | Автоматическая коробка: Переключатель положения парковка/нейтраль |
| Механическая коробка: Блокировка сцепления | |
| R6 | Кондиционер |
| R7 | Вентилятор системы охлаждения (№1) |
| R8 | '98-'99: Звуковой сигнал (низкий тон) |
| R9 | '00-'02: Передний противотуманный свет |
| '98-'99: Индикатор противоугонной системы | |
| R10 | '00-'02: Звуковой сигнал (низкий тон/высокий тон) |
| '98-'99: Звуковой сигнал (высокий тон) | |
| R11 | Вентилятор системы охлаждения (№3) |
| R12 | '98-'99: Передний противотуманный свет |
