1992-1997 Infiniti J30

Infiniti J30 (Y32)

Назначение и расположение предохранителей и реле в Инфинити J30 и Nissan Leopard J Ferie с бензиновым двигателем 3.0 л. V6 VG30DE (Y32; 1992, 1993, 1994, 1995, 1996, 1997)

Салон

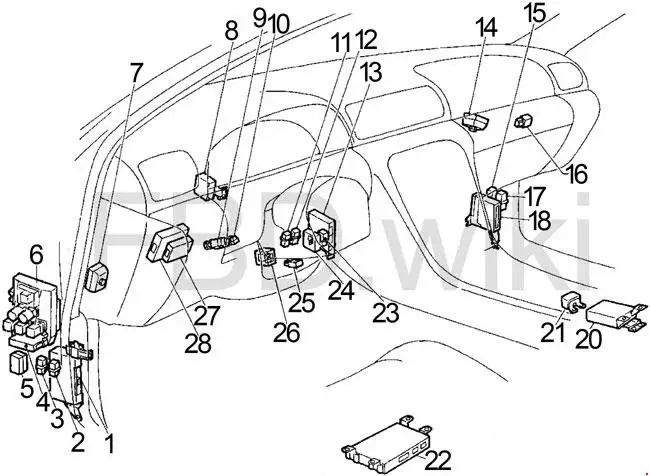

1992-1997 Инфинити J30 расположение блока предохранителей

  1. Блок управления коробкой передач (TCM)
  2. Реле топливного насоса
  3. Реле габаритных огней
  4. Блок контроля времени (Time Control Unit)
  5. Распределительный блок (SMJ)
  6. Блок предохранителей
  7. Распределительный блок (SMJ)
  8. Таймер блокировки дверей
  9. Выключатель ламп стоп-сигнала
  10. Выключатель круиз-контроля (ASCD)
  11. Реле противоугонной системы
  12. Реле задних дверей
  13. Усилитель автоматического кондиционера
  14. Распределительный блок (SMJ)
  15. Реле катушки зажигания
  16. Реле отопителя (высокая скорость)
  17. Реле блока управления двигателем (ECCS)
  18. Блок управления двигателем (ECCS)
  19. -
  20. Блок управления подушками безопасности
  21. Датчики подушек безопасности (датчики удара)
  22. Блок управления сиденьем
  23. Реле аварийной сигнализации и указателей поворота
  24. Блок управления противоугонной системы
  25. Выключатель кикдауна
  26. Блок управления блокировкой селектора коробки передач
  27. Блок управления круиз-контролем (ASCD)
  28. Блок управления усилителем рулевого управления

Блок предохранителей в салоне

Предохранители Инфинити J30 1992-1997

Расшифровка блока предохранителей в салоне
№ А Назначение предохранителя
1 10 Реле аварийной сигнализации и указателей поворота, комбинированный переключатель (указатели поворотов), реле дистанционного управления №1, реле дистанционного управления №2, дистанционное управления
2 15 Реле усилителя аудиосистемы
3 10 Телефон, приемопередатчик
4 15 Выключатель ламп стоп-сигнала, датчик ламп стоп-сигнала и габаритного света, лампы стоп-сигнала, круиз-контроль (ASCD), селектор коробки передач
5 20 Мотор стеклоочистителя, блок контроля времени (Time Control Unit), реле стеклоочистителя, мотор омывателя
6 15 Прикуриватель, часы
7 7.5 Блок контроля времени (Time Control Unit), реле стеклоочистителя
8 10 Электропривод зеркал, противоугонная система
9 10 Аудиосистема, антенна, телефон (ресивер)
10 15 Мотор отопителя
11 15 Мотор отопителя
12 10 Таймер блокировки дверей, дистанционное управления, блок контроля времени (Time Control Unit)
13 7.5 Комбинация приборов, противоугонная система, часы, аудиосистема, антенна, дистанционное управления, предупреждающий зуммер, блок контроля времени (Time Control Unit)
14 15 Реле усилителя аудиосистемы
15 20 Передний правый стеклоподъемник
16 20 Задний правый стеклоподъемник
17 - -
18 - -
19 7.5 '93-'95: Диагностический разъем, блок управления двигателем (ECM), круиз-контроль (ASCD), кислородные датчики, клапан холостого хода (IACV-ACC, IACV-FICD), cистема изменения фаз газораспределения (VTC), вакуумный регулятор давления топлива (PRVR)
15 '96-'97: Диагностический разъем, блок управления двигателем (ECM), круиз-контроль (ASCD), датчики соотношения воздух топливо, кислородные датчики, клапан холостого хода (IACV-ACC, IACV-FICD), cистема изменения фаз газораспределения (VTC), вакуумный регулятор давления топлива (PRVR)
20 7.5 Противоугонная система, реле стартера, дневные ходовые огни, реле люка, стеклоподъемники
21 7.5 Реле аварийной сигнализации и указателей поворота
22 7.5 Усилитель автоматического кондиционера
23 7.5 Освещение салона, освещение багажного отсека, подсветка в дверях, концевые выключатели дверей, дистанционное управление, подсветка зеркал в солнцезащитных козырьках, переключатель освещения, реле задних дверей, блок контроля времени (Time Control Unit), подсветка замка зажигания, противоугонная система
24 7.5 Реле стартера, блок управления двигателем (ECM), противоугонная система реле стартера, дневные ходовые огни, парковочный тормоз
25 7.5 Габаритный свет, переключатель освещения, дневные ходовые огни, датчик ламп стоп-сигнала и габаритного света, освещение номерного знака, блок контроля времени (Time Control Unit)
26 7.5 Подсветка панели приборов, подсветка салона, освещение перчаточного ящика
27 20 Задний левый стеклоподъемник
28 3 Телефон, приемопередатчик, Hand Set
29 10 Подушки безопасности
30 7.5 Лампы заднего ходаs, блок управления коробкой передач (TCM), реле переключателя положения парковка/нейтраль, круиз-контроль (ASCD), реле топливного насоса
31 7.5 Комбинация приборов, концевые выключатели дверей, реле задних дверей, Auto Anti-Dazzling Inside Mirrorэлектрохромное зеркало заднего вида
32 7.5 Система активного подруливания задними колесами (HICAS), блок контроля времени (Time Control Unit), усилитель автоматического кондиционера, реле обогрева заднего стекла
33 15 Подогрев сидений
34 15 Замок багажника, лючок бензобака
35 - -
36 20 Реле обогрева зеркал, реле обогрева заднего стекла, блок контроля времени (Time Control Unit), усилитель автоматического кондиционера
37 10 Селектор коробки передач

1992-1997 Infiniti J30 реле зажигания

Расшифровка реле в салоне
№ Назначение реле
R1 Вспомогательное реле (№2)
R2 Вспомогательное реле (№1)
R3 Зажигание
Автоматический выключатель
CB1
Электропривод сидений
CB2
Стеклоподъемники, люк, электропривод сидений, центральный замок

Блок управления ABS Инфинити J30 1992-1997

  1. Блок управления ABS
  2. Датчик ламп стоп-сигнала и габаритного света
  3. Дистанционное управление
  4. Блок управления системой активного подруливания задними колесами (HICAS)

Моторный отсек

1992-1997 Infiniti J30 блок предохранителей

  1. Звуковой сигнал противоугонной системы
  2. Концевой выключатель капота
  3. Мотор стеклоочистителя
  4. Блок ABS
  5. Блок управления дневными ходовыми огнями
  6. Датчик удара
  7. Блок предохранителей

Блок предохранителей в моторном отсеке

1992-1997 Infiniti J30 схема блока предохранителей

Расшифровка блока предохранителей в моторном отсеке
№ А Назначение предохранителя
51 15 Правая фара, блок управления фарами, индикатор дальнего света, дневные ходовые огни, противоугонная система
52 15 Левая фара, блок управления фарами, дневные ходовые огни, противоугонная система
53 - -
54 - -
55 15 Реле звукового сигнала, круиз-контроль (ASCD), противоугонная система
56 15 Реле габаритных огней (переключатель освещения, предохранители "25", "26")
57 20 ABS
58 7.5 Блок управления двигателем (ECCS), реле катушки зажигания, датчик массового расхода воздуха, датчик положения распределительного вала
59 10 Форсунки
60 15 Реле топливного насоса
61 20 Замок зажигания, реле блокировки стартера
62 10 Генератор
63 20 Реле обогрева заднего стекла, реле обогрева зеркал
64 20 Реле обогрева заднего стекла, реле обогрева зеркал
70 - -
A 100 Генератор, предохранители "E", "F", "55", "56", "63", "64"
B 25 Вентилятор системы охлаждения
C 30 ABS
D 30 Реле стартера, реле блокировки стартера, противоугонная система
E 45 Автоматический выключатель (CB1, CB2), вспомогательное реле №2 (предохранители "11", "10"), предохранители "15", "16", "27"
F 75 Вспомогательное реле №1 (предохранители "5", "6", "7", "8"), реле зажигания (предохранители "20", "21", "22", "31", "32", "33", "36", "37"), предохранители "1", "2", "3", "4", "12", "13", "14", "23", "34"
Реле
R1 Вентилятор системы охлаждения
R2 Круиз-контроль (ASCD)
R3 Дневные ходовые огни
R4 Звуковой сигнал
R5 Стеклоочиститель
R6 Переключатель положения парковка/нейтраль
R7 Стартер
R8 Обогрев заднего стекла
R9 Обогрев зеркал
R10 '96-'97: Блокировка стартера
R11 Кондиционер
