Схема предохранителей Infiniti G20 (1990-1996)

Салон

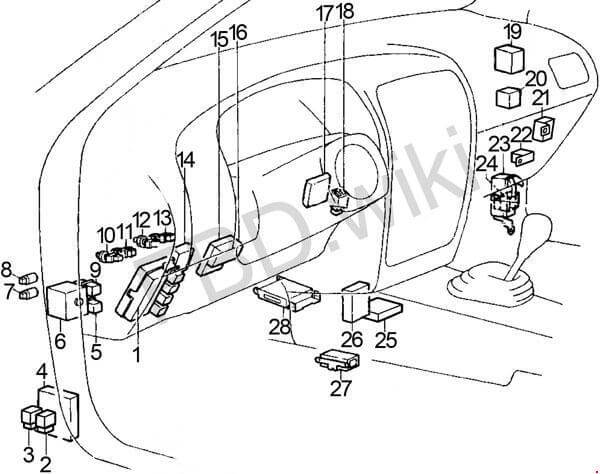

Схема предохранителей Infiniti G20 (1990-1996)

  1. Блок предохранителей
  2. Реле отопителя
  3. '90-'93: Реле звукового сигнала противоугонной системы
  4. Блок управления автоматической коробки передач
  5. '90-'93: Реле стеклоподъемников
    '93 -'96: Реле ремня безопасности
  6. Распределительный блок (Super Multiple Junction (SMJ))
  7. Автоматический выключатель №1 (стеклоподъемники, центральный замок, люк, лючок бензобака, замок багажника)
  8. '90-'93: Автоматический выключатель №2 (двухточечный ремень безопасности)
  9. '90-'93: Реле проверки ламп
    '93-'96: Реле стеклоподъемников
  10. Выключатель педали сцепления (круиз-контроль (ASCD))
  11. Выключатель блокировки муфты сцепления (механическая коробка передач)
  12. Выключатель круиз-контроля (ASCD)
  13. Выключатель ламп стоп-сигнала
  14. Блок управления блокировкой передач (автоматическая коробка передач)
  15. Блок управления круиз-контролем (ASCD)
  16. Блок контроля времени (Time Control Unit)
  17. Блок управления противоугонной системой
  18. Аварийная сигнализация и указатели поворота
  19. '93-'96: Блок управления дневными ходовыми огнями
  20. '93-'96: Реле дистанционного управления (Multi-Remote Control Relay)
  21. '90-'93: Таймер центрального замка (№2)
  22. '90-'93: Реле центрального замка
  23. Блок управления ABS
  24. Таймер центрального замка
  25. '90-'93: Блок управления ремнями безопасности
    '90-'93: Блок управления дневными ходовыми огнями
  26. '93-'96: Блок управления подушками безопасности
  27. Усилитель стеклоподъемников
  28. Блок управления двигателем (ECCS) / блок управления двигателем (ECM)

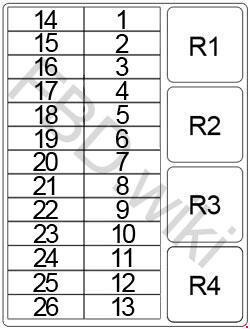

Блок предохранителей в салоне




A
Назначение
1 20 Обогрев заднего стекла
2 20 Обогрев заднего стекла
3 10 '90-'93: Блокировка селектора АКПП, блок контроля времени (Time Control Unit) (A/T)
10 '93-'96: Лючок бензобака, замок багажника, блок дистанционного управления
4 15 Мотор отопителя
5 15 Мотор отопителя
6 20 Стеклоочиститель и омыватель
7 10 Блок управления двигателем (ECCS), реле проверки ламп, противоугонная система, вентилятор системы охлаждения, система запуска ('93-'96), блок управления автоматической коробкой передач ('93-'96), круиз-контроль (ASCD) ('93-'96)
8 15 '90-'93: Топливный насос
10 '93-'96: Подушки безопасности
9 10 Аудиосистема, часы
10 10 Кондиционер, блок контроля времени (Time Control Unit), противоугонная система
11 10 Электропривод зеркал
12 15 Прикуриватель
13 15 Передний противотуманный свет
14 15 '93-'96: Аудиосистема
15 15 '93-'96: Топливный насос
16 10 Система запуска, блок управления двигателем (ECCS), реле блокировки сцепления (M/T), дневные ходовые огни, противоугонная система ('93-'96)
17 10 Аварийная сигнализация, блок дистанционного управления ('93-'96)
18 10 Звуковой сигнал, противоугонная система, круиз-контроль (ASCD) ('93-'96)
19 10 Габаритный свет, освещение номерного знака, подсветка панели приборов, часы, предупреждающий зуммер
20 - -
21 10 '90-'93: Комбинация приборов, блокировка селектора АКПП, диагностический разъем, реле обогрева заднего стекла, таймер антенны, реле отопителя, лампы заднего хода
10 '93-'96: Комбинация приборов, блокировка селектора АКПП, реле отопителя, диагностический разъем, лампы заднего хода, реле обогрева заднего стекла, дневные ходовые огни, блок управления автоматической коробкой передач, таймер антенны, реле ремня безопасности, реле подогрева зеркал
22 10 Указатели поворотов
23 10 Блок управления двигателем (ECCS)
24 20 '90-'93: Лампы стоп-сигнала
20 '93-'96: Лампы стоп-сигнала, круиз-контроль (ASCD), блокировка селектора АКПП, ABS
25 10 Освещение салона, подсветка в дверях. освещение багажного отсека, блок контроля времени (Time Control Unit), противоугонная система, таймер антенны, двухточечный ремень безопасности ('90-'93)
26 10 ABS, блок контроля времени (Time Control Unit), двухточечный ремень безопасности, круиз-контроль (ASCD), дневные ходовые огни
Реле
R1 Обогрев заднего стекла
R2 Вспомогательное реле (№2)
R3 Вспомогательное реле (№1)
R4 Зажигание (№1)

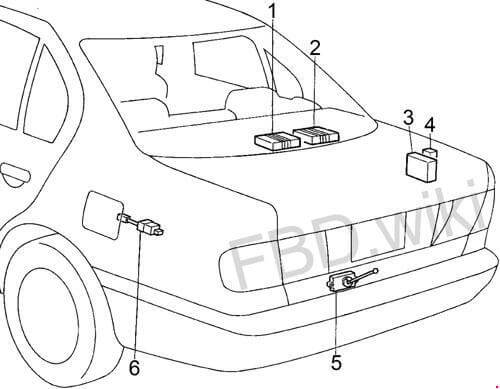

  1. '93-'96: Усилитель аудиосистемы (перед)
  2. '93-'96: Усилитель аудиосистемы (зад)
  3. '90-'93: Усилитель аудиосистемы (зад)
    '93-'96: Блок дистанционного управления (Multi-Remote Control Unit)
  4. '93-'96: Реле дистанционного управления (№1)
  5. Актуатор замка багажника
  6. Актуатор замка лючка бензобака

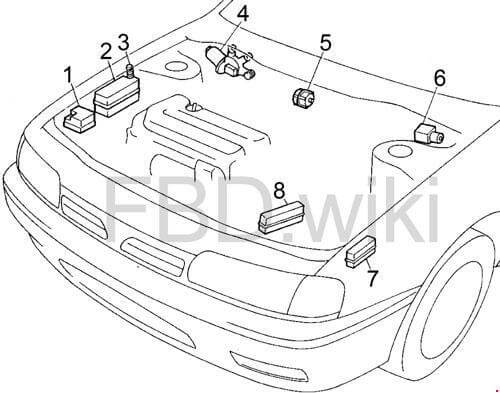

Моторный отсек

  1. Актуатор ABS
  2. Блок реле №1
  3. Концевой выключатель капота
  4. Мотор стеклоочистителя
  5. Актуатор круиз-контроля (ASCD)
  6. Насос круиз-контроля (ASCD)
  7. Блок предохранителей
  8. Блок реле №2

Блок предохранителей в моторном отсеке




A
Назначение
1 15 Фара, дневные ходовые огни
2 15 Фара, дневные ходовые огни
3 10 Блок управления двигателем (ECCS)
4 20 ABS
5 30 Замок зажигания, генератор
6 30 Автоматический выключатель №1 (стеклоподъемники, центральный замок, люк, замок лючка бензобака, замок багажника System), автоматический выключатель №2 (двухточечный ремень безопасности)
7 25 Блок управления двигателем (ECCS)
8 75 Аккумуляторная батарея
9 30 Вентилятор системы охлаждения
10 30 ABS
11 30 Вентилятор системы охлаждения

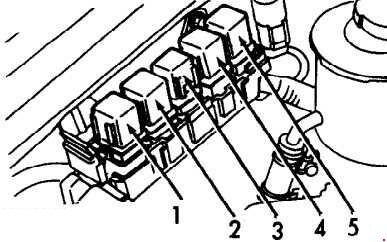

Блок реле в моторном отсеке №1 ('90-'93 - M/T)

M/T - Механическая коробка передач.
No.
Relay
R1 Противоугонная система (No.2) (5)
R2 Противоугонная система (No.1) (4)
R3 Звуковой сигнал (3)
R4 Круиз-контроль (ASCD) Hold (2)
R5 Кондиционер (1)
R... - Pic. No.1;
...(5) - Pic. No.2.

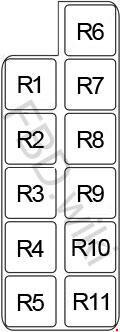

Блок реле в моторном отсеке №1

Реле
R1 '93-'96: Передний противотуманный свет
'90-'93 (A/T): Противоугонная система (№1)
R2 Круиз-контроль (ASCD)
R3 '93-'96: Вентилятор системы охлаждения (№1)
R4 '93-'96: Звуковой сигнал (№2)
R5 '93-'96: Вентилятор системы охлаждения (№3)
R6 Звуковой сигнал (№1)
R7 '93-'96: Противоугонная система (№1)
'90-'93 (A/T): Передний противотуманный свет
R8 '93-'96: Обогрев зеркал
'90-'93 (A/T): Противоугонная система (№2)
R9 '93-'96: Дневные ходовые огни
'90-'93 (A/T): Кондиционер
R10 '93-'96: Кондиционер
R11 -

Блок реле в моторном отсеке №2


Реле
R1 '90-'93: Топливный насос
'93-'96: Стеклоочиститель
R2 '90-'91 (M/T): Передний противотуманный свет
'92-'95: Блок управления двигателем (ECCS)
R3 '90-'93 (A/T): Вентилятор системы охлаждения (№2)
'92-'93 (M/T): Передний противотуманный свет
'93-'96: Противоугонная система (№2)
R4 '90-'93: Вентилятор системы охлаждения (№1)
'93-'96: Топливный насос
R5 M/T: Блокировка муфты сцепления
A/T: Ингибитор
R6 '90-'93: Стеклоочиститель
'93-'96: Вентилятор системы охлаждения (№2)

M/T - Механическая коробка передач

A/T - Автоматическая коробка передач

Блок предохранителей и реле Инфинити G20 с двигателем 2.0L SR20DE (P10; 1990, 1992, 1993, 1994, 1995, 1996)
