Назначение и расположение предохранителей и реле Iran Khodro Samand

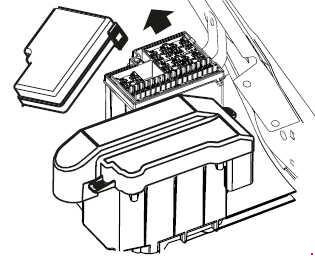

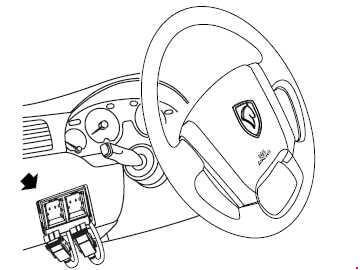

Блок предохранителей расположен слева в двигательном отсеке рядом с мотором стеклоочистителя. Для доступа к предохранителям снимите крышку с коробки. Предохранители предназначены перегорать с тем, чтобы прекратить подачу электроэнергии и не допустить ущерба механизмам потребителям. Каждый раз, когда отказываются работать механизмы, возможно, что перегорел соответствующий предохранитель.
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ

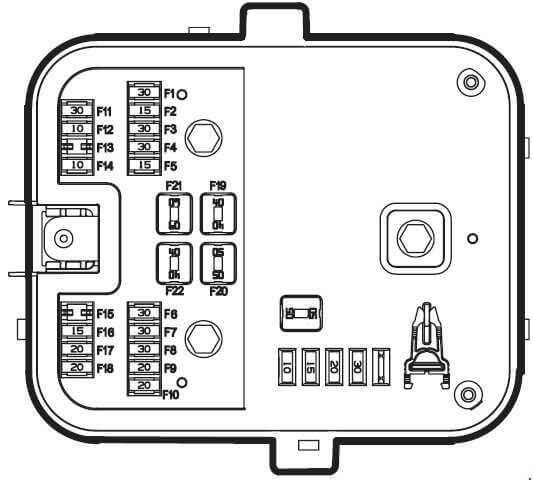

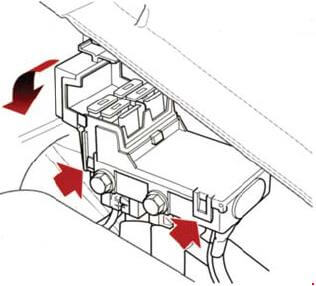

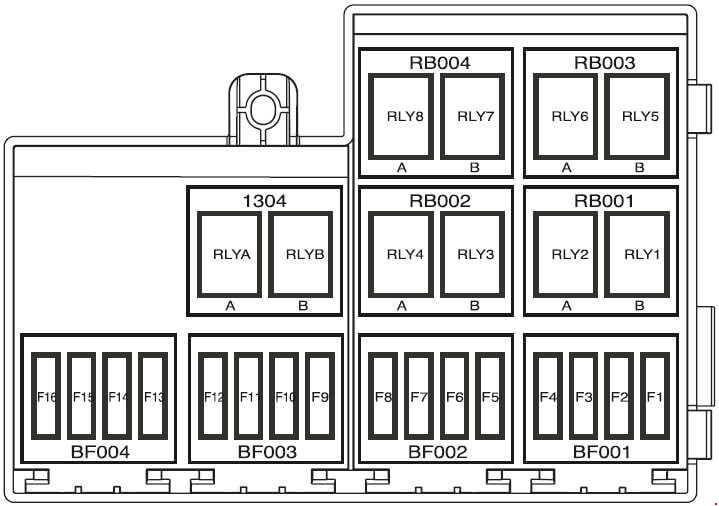

Блок предохранителей в моторном отсеке расположен справа. Для доступа к предохранителям откиньте защёлки на блоке и откройте крышку блока.
ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
- Выключите зажигание и отключите все потребители энергии

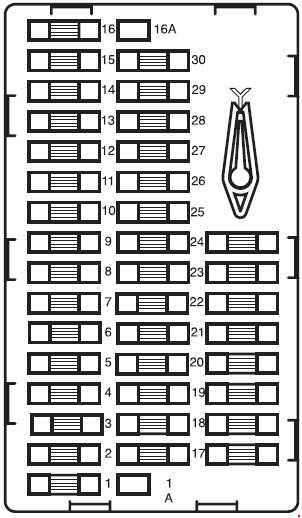

- Откройте крышку блока предохранителей и в соответствии со схемой, нарисованной на обороте крышки определите дефектный предохранитель
- С помощью пинцета вытащите перегоревший предохранитель из гнезда в блоке предохранителей. Сгоревший предохранитель легко определить по отсутствию на нём соответствующей проволочки
- Сгоревший предохранитель замените на аналогичный или более слабый. Следите, чтобы у вас в запасе было некоторое количество разных предохранителей.
| № |

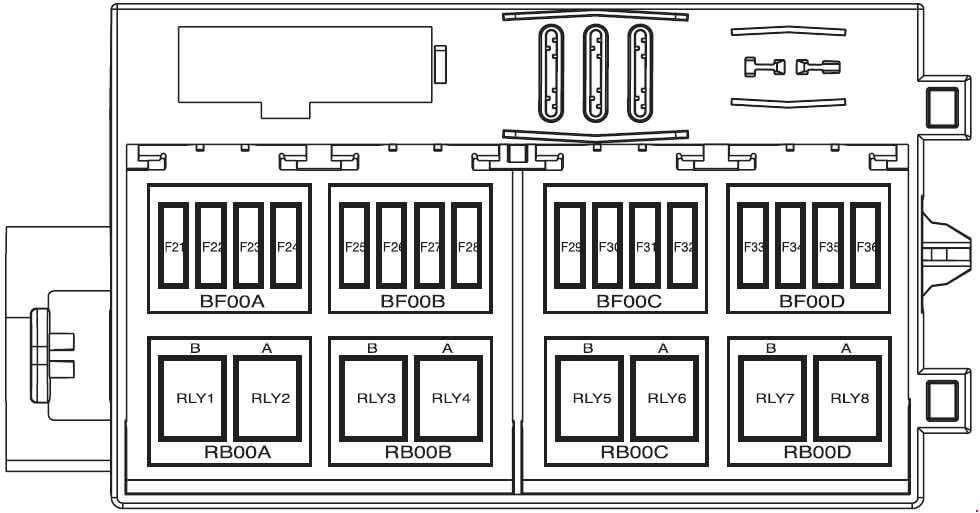

Назначение |
Ампер |
| 1 |
Магнитола |
10 |
| 2 |
- Блок управления - панель приборов - включение кондиционера - блок регулировки температуры охлаждающей жидкости |
5 |
| 3 |
ABS (противоблокировочная система тормозов) | 5 |
| 4 |
- Зуммер сигнализации включенных световых приборов - задние правые фонари |
5 |
| 5 |
- Реле вентилятора салона - заслонка рециркуляции - реле вентилятора радиатора охлаждающей жидкости |
5 |
| 6 |
ABS (противоблокировочная система тормозов) |
30 |
| 7 |
Звуковые сигналы |
20 |
| 8 |
Шунт (для обесточивания всех электрический цепей) |
Шунт |
| 9 |
- Задние левые фонари - передние габариты - освещение номерного знака |
5 |
| 10 |
Задние стеклоподъемники |
30 |
| 11 |
Фары ближнего и дальнего света, противотуманные фары, левый подрулевой выключатель |
30 |
| 12 |
- Панель приборов - фонарь заднего хода - парктроник |
5 |
| 13 |
Передние противотуманные фары |
20 |
| 14 |
ABS (противоблокировочная система тормозов) |
30 |
| 15 |
- Центральный замок - радиоприемный блок сигнализации - лампы дверей - освещение салона - блок плавного гашения света - электропривод антенны |
15 |
| 16 |
Прикуриватель |
20 |
| 17 |
Блок сигнализации и контроля («Тётка» или штатный БК) |
10 |
| 18 |
Задние противотуманные фонари |
10 |
| 19 |
Регулятор яркости подсветки |
5 |
| 20 |
Электропривод сидений | 30 |
| 21 |
Реле вентилятора салона | 30 |
| 22 |
- |
20 |
| 23 |
Реле обогрева заднего стекла |
5 |
| 24 |
Стеклоочистители (дворники лобового стекла) |
20 |
| 25 |
- Магнитола - часы - блок регулировки температуры охлаждающей жидкости |
5 |
| 26 |
Аварийная сигнализация (включение с блока сигнализации и контроля) |
15 |
| 27 |
- Реле обогрева заднего стекла - обогрев наружных зеркал |
30 |
| 28 |
- Панель приборов - часы - реле передних стеклоподъёмников - кнопка открытия багажника (на торпеде) |
10 |
| 29 |
- Реле передних стеклоподъемников - подсветка бардачка |
30 |
| 30 |
- Управление наружными зеркалами - указатели поворотов - реле аварийной сигнализации - реле задних стеклоподъемников - зуммер сигнализации включенных световых приборов - подсветка зеркала в салоне |
10 |
| № |
Назначение |
Ампер |
| F31 |
Вентилятор |
30 |
| F32 |
Вентилятор |
30 |
| F33 |
Ключ включения зажигания |
шунт |
| F34 |
Дальний свет, ближний свет |
шунт |
| Резерв |
||
| Резерв |
