2000–2006 Iveco Daily III
Расположение и назначение предохранителей и реле в Iveco Daily с дизельным двигателем 2.3 л. (F1A), 2.8 л. или 3.0 л. (F1C) (2000, 2001, 2002, 2003, 2004, 2005, 2006)

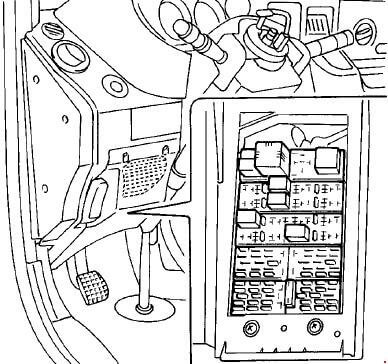

Блок предохранителей в салоне
Блок расположен слева от водителя. Для доступа к блоку откройте крышку.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 80 | Система предпускового подогрева (UNIJET (.13 - .15)) |
| 40 | Система предпускового подогрева (ID/TCA ( 11)) | |
| 30 | Система предпускового подогрева, дополнительный отопитель (UNIJET F1A (.10 - .12)) | |
| 2 | 5 | Электронный блокуправления работой иммобилайзера, EDC, подогреватель |
| 3 | 3 5 |
Электромагнитный клапан остановки двигателя (DDS) |
| 4 | 3 5 |
Приборы и контрольные лампы (питание) |
| 5 | 3 5 |
Приборы и контрольные лампы (питание и зарядка), таймер дополнительного отопителя |
| 6 | 5 | Задние противотуманные фонари |
| 7 | 10 | Подрулевой переключатель (ближний свет фар) |
| 8 | 15 | Подрулевой переключатель (дальний свет фар) |
| 9 | 15 | Подрулевой переключатель (габаритные фонари) |
| 10 | 10 15 |
Очиститель ветрового стекла |
| 11 | 15 | Указатели поворотов |
| 12 | 15 | Звуковые сигналы |
| 13 | 3 5 |
Фонари заднего хода |
| 14 | 5 | Габаритные фонари |
| 15 | 5 | Габаритные фонари |
| 16 | 7,5 10 |
Ближний свет фар |
| 17 | 7,5 10 |
Ближний свет фар |
| 18 | 7,5 10 |
Дальний свет фар |
| 19 | 7,5 10 |
Дальний свет фар |
| 20 | 7,5 10 |
Прикуриватель, магнитола, освещение кабины |
| 21 | 30 | Отопитель (или 3 А — кондиционер) |
| 15 | Прикуриватель (UNIJET F1A (.10 - .12)) | |
| 22 | 15 | Обогреваемый топливный фильтр |
| 23 | 25 | Электронный блок управления |
| 24 | 10 | Электронный блок управления |
| 25 | 5 | Стоп-сигналы |
| 26 | 15 | Питание 13-полюсного разъема |
| 27 | 15 | Питание 13-полюсного разъема |
| 28 | 10 | Питание 13-полюсного разъема |
| 29 | 5 | 38-контактный диагностический разъем |
| 30 | 10 | Противотуманные фары |
| 31 | 5 | Кондиционер, таймер дополнительного отопителя, муфта Baruffaldi |
| 10 | Компрессор, таймер, вентилятор двигателя(UNIJET F1A (.10 - .12)) | |
| 32 | 30 | Кондиционер |
| 33 | 20 | Дополнительный отопитель |
| 34 | 20 | Омыватель фар |
| 35 | 3 5 |
Блокировка дифференциала |
| 36 | 3 5 |
ABS, EBD, ABD контрольная лампа |
| 37 | 10 5 |
ABS |
| 38 | 60 | ABS |
| 39 | 10 | Обогрев и электропривод зеркал заднего вида, подогрев сидений (UNIJET F1A (.10 - .12)) |
| 10 | Обогрев зеркал | |
| 40 | 20 | Левый электропривод стеклоподъемника (UNIJET F1A (.10 - .12)) |
| 25 | Электропривод стеклоподъемников | |
| 30 | Электропривод стеклоподъемников (UNIJET (.13 - .15), ID/TCA ( 11), PC/NA ( 9)) | |
| 41 | 15 | Обогрев заднего стекла, обогрев ветрового стекла |
| 10 | Обогрев заднего стекла, обогрев ветрового стекла | |
| 20 | Обогрев заднего стекла, обогрев ветрового стекла | |
| 42 | 5 | Пневматическая подвеска с электронным управлением (ECAS) (Wabco) |
| 43 | 3 5 |
Приборы и контрольные лампы (подушка безопасности) |
| 44 | 40 | Пневматическая подвеска с электронным управлением (ECAS) (Wabco) |
| 45 | 3 5 |
Подушка безопасности |
| 46 | 3 5 |
Электромагнитный клапан системы предпускового подогрева |
| 20 | Правый электропривод стеклоподъемника (UNIJET F1A (.10 - .12)) | |
| 47 | 7,5 | Топливный насос (EDC) |
| 10 | Топливный насос (EDC) | |
| 48 | 30 | Замок двери |
| 49 | 5 | Замок двери |
| 50 | 30 | Блокировка дифференциала |
| 51 | 10 | Коробка отбора мощности |
| 52 | 30 | Блокировка переднего дифференциала (4x4) |
| 53 | 30 | Пневмоподвеска (Techniek) |
| 54 | 15 | Люк (van, 6+1) |
| 55 | 15 | Раздвижная дверь |
| Код | Реле | |
| 25035 | Выключатель внешнего освещения | |
| 25704 | Коробка отбора мощности | |
| 25620 | Сигнал засорившегося топливного фильтра | |
| 25705 | Диагностика | |
| 25209 | Отсечка потребителей при запуске двигателя. | |
| 25222 | Включение предпускового подогрева. | |
| 25223 | Управление обогревом топливного бака (система предпускового подогрева). | |
| 25837 | Включение топливного насоса. | |
| 25810 | Управление обогревом топливного фильтра. | |
| 25336 | Управление муфтой Baruffaldi. | |
| 25858 | Управление электронным блоком управления. | |
| 25006 | Управление стоп-сигналами. | |
| 25003 | Включение противотуманных фар. | |
| 25104 | Включение замедлителя при работающей системе ABS. | |
| 25226 | Подача питания на главное реле тока. | |
| 25307 | Включение кондиционера. | |
| 25337 | Выключение кондиционера. | |
| 25340 | Сигнал «компрессор включен» на электронный блок управления двигателем (EDC) или на клапан рециркуляции отработанных газов (EGR). | |
| 25928 | Включение обогрева заднего стекла. | |
| 25818 | Включение обогрева ветрового стекла. | |
| 25926 | Разрешение на подъем подвески (ECAS). | |
| 25927 | Разрешение на опускание подвески (ECAS). | |
| 25321 | Включение свечей накаливания. | |
| 66010 | Таймер управления работой омывателя фар. | |
| 25811 | Управление вариатором опережения впрыска (KSB). | |
| 61002 | Электронный блок управления работой трехходового клапана. | |
Предохранитель 41 (39 для F1A) должен быть заменен на предохранитель 15А, если в автомобиле присутствуют: обогрев ветрового стекла с подогревом заднего стекла.
Предохранитель ABS (40A) в моторном отсеке, рядом с блоком управления.
