Схема предохранителей Volkswagen Passat B5
Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления
Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира.
На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.
Блок реле R и Z13
Дополнительный блок реле
Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира.
На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.

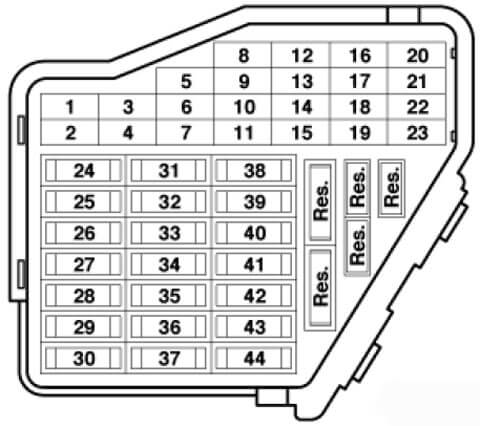

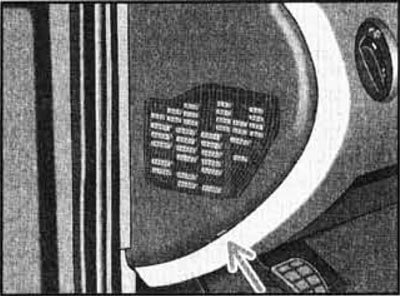

Блок предохранителей в панели приборов со стороны водителя
№ |
A |
Назначение |
1 |
5 |
Обогреваемые сопла омывателей лобового стекла |
2 |
10 |
Указатели поворота |
3 |
5 |
Очистители фар, освещение ящика для перчаток, органов управления кондиционером, селектора автоматической коробки передач |
4 |
5 |
Освещение номерного знака |
5 |
10 |
Обогрев сидений, кондиционер |
6 |
5 |
Плафоны и светильники для чтения, плафон багажного отделения |
7 |
10 |
Блок управления ABS |
8 |
5 |
Автоматический корректор наклона фар при газоразрядных лампах, телефон |
9 |
5 |
Обогрев зеркал |
10 |
5 |
CD-чейнджер |
11 |
5 |
Темпостат при автоматической коробке передач |
12 |
10 |
Питание системы самодиагностики |
13 |
10 |
Сигналы торможения |
14 |
15 |
Установка зеркал, стеклоподъемники, единая блокировка замков |
15 |
10 |
Приборная доска, автоматическая коробка передач |
16 |
- |
Не используется |
17 |
7.5 |
Навигационная система |
18 |
10 |
Дальний свет правый |
19 |
10 |
Дальний сеет левый |
20 |
15 |
Ближний свет правый, корректор наклона правой фары |
21 |
15 |
Ближний свет левый, корректора наклона левой фары |
22 |
5 |
Габаритные и стояночные огни правые |
23 |
5 |
Габаритные и стояночные огни левые |
24 |
25 |
Стеклоомыватели |
25 |
30 |
Вентилятор системы вентиляции, кондиционер |
26 |
30 |
Обогрев заднего стекла |
27 |
- |
Не используется |
28 |
20 |
Топливный насос |
29 |
20 |
Электронные системы двигателя |
30 |
20 |
Подьемно-сдвижная панель люка крыши |
31 |
15 |
Фонари заднего хода, автоматическая коробка передач, темпостат при ручной коробке передач |
32 |
20 |
Электронные системы двигателя |
33 |
15 |
Прикуриватель |
34 |
15 |
Электронные системы двигателя |
35 |
30 |
"Плюс" продолжительного электропитания прицепа |
36 |
15 |
Противотуманные фары, задние туманные фонари |
37 |
20 |
Телефон, радио |
38 |
15 |
Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, единая блокировка замков |
39 |
15 |
Аварийная сигнализация |
40 |
25 |
Звуковой сигнал |
41 |
- |
Не используется |
42 |
- |
Не используется |
43 |
- |
Не используется |
44 |
30 |
Обогрев сидений |

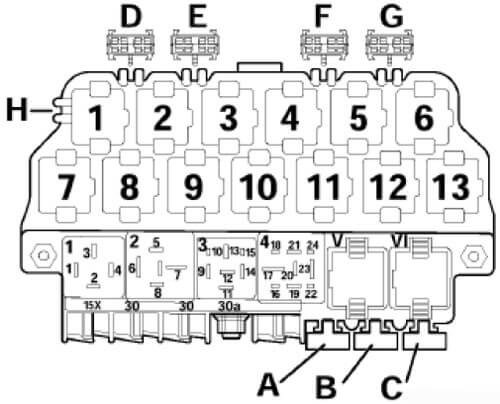

Блок реле R и Z13
Блок реле Z13 над блоком реле R |
||
1 |
Реле вентилятора радиатора (Кондиционер) |
|
2 |
Реле муфты сцепления |
|
3 |
Реле электромагнитной муфты (Кондиционер) |
|
4 |
Реле кондиционера |
|
5 |
Реле топливного насоса на дизельных двигателях |
|
6 |
Реле внешнего освещения. Оборудование такси |
|
7 |
Реле фар |
|
8 |
Реле свечей накаливания |
|
9 |
Не используется |
|
10 |
Реле противотуманных фар |
|
11 |
Реле средств связи |
|
12 |
Реле стартера |
|
13 |
Реле блокировки стартера |
|
Блок реле R |
||
A |
Предохранитель разъема I в багажнике |
|
B |
Предохранитель разъема II в багажнике |
|
I | Реле звукового сигнала |
|
II |
Промежуточное реле контакта X |
|
III |
Реле стеклоочистителей, стеклоомывателей | |
IV |
Реле топливного насоса Реле свечей накаливания |
|
V |
Не используется |
|
VI |
Не используется |

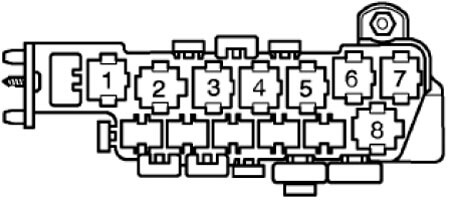

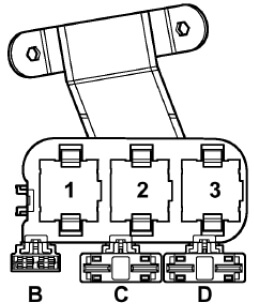

Дополнительный блок реле
Реле |
|
1 |
Не используется |
2 |
Реле ABS/EDS/ESC |
3 |
Реле ABS/EDS/ESC |
4 |
Реле вентилятора 80 Вт. Реле вентилятора 300 Вт, 1 ступень |
5 |
Реле вентилятора для максимальной скорости |
6 |
Реле вентилятора 300 Вт, 2 ступень |
7 |
|
8 |
|
Предохранители |
|
5A |
Предохранитель вентилятора (A) |
30A |
Предохранитель вентилятора (B) |
50A |
Предохранитель гидравлического насоса (C) |

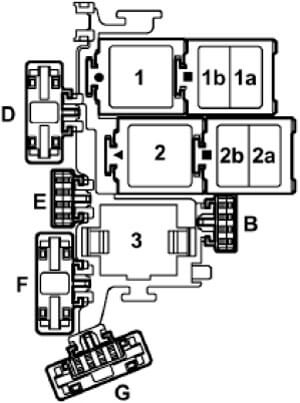

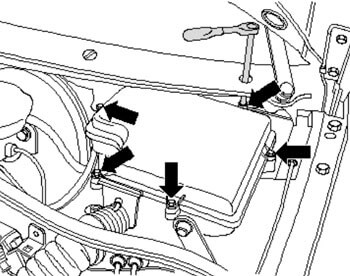

Предохранители и реле электронного блока в двигательном отсеке слева
Реле низкой мощности свечей подогрева охлаждающей жидкости |
Реле высокой мощности свечей подогрева охлаждающей жидкости |
Реле контакта 30 |
Предохранитель водяного насоса, двигатель AGZ |
Предохранитель системы управления двигателем, 15А |
Предохранитель свечей накаливания, 80А |
Предохранитель свечей подогрева охлаждающей жидкости, 25А |
Предохранитель свечей подогрева охлаждающей жидкости, 50А |
