2002-2008 Iveco EuroCargo
Назначение и расположение предохранителей в Ивеко ЕвроКарго с дизельным двигателем Iveco Tector объемом 3.9 л. (R4) или 5.9 л. (R6) (2002, 2003, 2004, 2005, 2006, 2007, 2008)

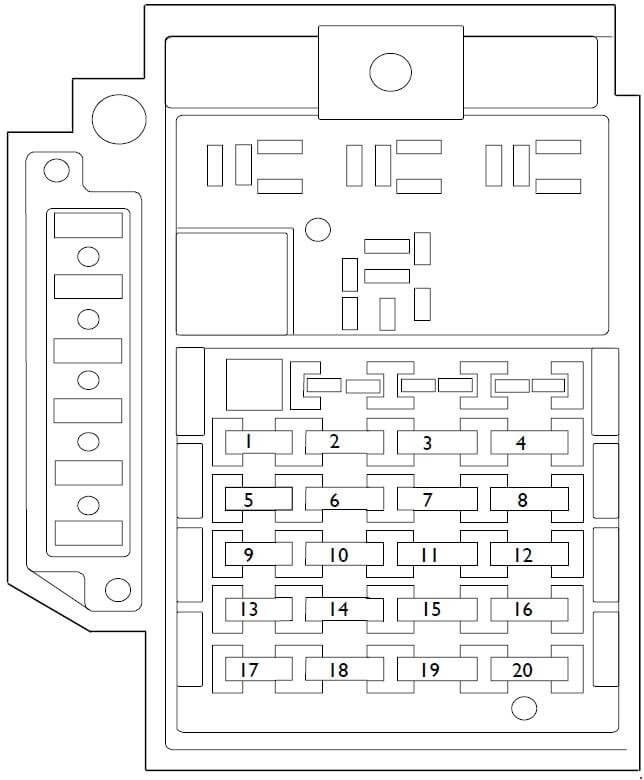

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 5 | Органы управления оборудованием кузова (15), тахограф, комбинация приборов. |
| 2 | 5 | Сигнализация незакрепленной кабины, иммобилайзер, датчик наличия воды в топливном фильтре, корректор направления луча света фар, плафон освещения спального места. |
| 3 | 10 | Тахограф, органы управления оборудованием кузова (левая фара ближнего света, правая фара дальнего света]. |
| 4 | 10 | Электрооборудование кузова. |
| 5 | 5 | EDC 7. |
| 6 | 5 | Разъем для подключения электрооборудования прицепа (+15), разъем для подключения электрооборудования кузова (+15). |
| 7 | 10 | Центральный замок дверей, автономный отопитель, холодильник, радиоприемник. |
| 8 | 10 | Органы управления электрооборудованием кузова (правая фара ближнего света, левая фара дальнего света). |
| 9 | 5 | Оборудование кабины, относящееся к кузову (+15). |
| 10 | 10 | Органы управления электрооборудованием кузова (левый стояночный фонарь, стоп-сигналы). |
| 11 | 10 | Органы управления электрооборудованием кузова (указатели поворота — аварийная сигнализация). |
| 12 | 10 | Звуковой сигнал. |
| 13 | 20 | Электростеклоподъемники, обогрев ветрового стекла. |
| 14 | 20 | Электрический отопитель, устройство против запотевания ветрового стекла, кондиционер. |
| 15 | 10 | Органы управления электрооборудованием кузова (омыватель и очиститель ветрового стекла]. |
| 16 | 5 | Осушитель воздуха в контуре тормозной системы, обогреваемые зеркала заднего вида с электроприводом (блок управления). |
| 17 | 5 | Наружные осветительные приборы кузова (+58). |
| 18 | 5 | Комбинация приборов. |
| 19 | 20 | EDC 7. |
| 20 | 10 | Органы управления электрооборудованием кузова (правый стояночный фонарь и задний противотуманный фонарь). |
| 21 | - | Запасной предохранитель. |
| 22 | - | Запасной предохранитель. |
| 23 | - | Запасной предохранитель. |
| 24 | - | Запасной предохранитель. |
| 25 | - | Запасной предохранитель. |
| 26 | - | Запасной предохранитель. |

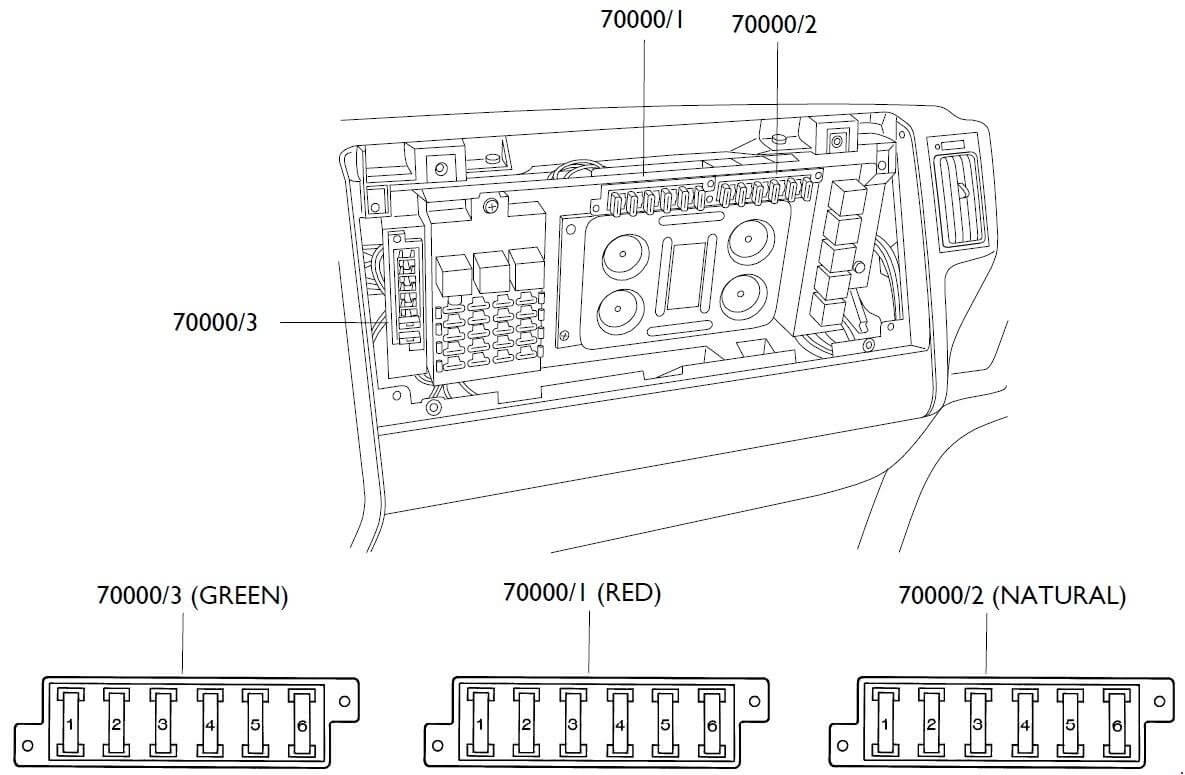

| Блок предохранителей 70000/1 (красного цвета) | ||
| 1 | 10 | Автономный отопитель. |
| 2 | 10 | Прикуриватель, блок управления омывателем фар, фонарь на крыше длинной кабины. |
| 3 | 10 | Передние противотуманные фары, поворотные фары. |
| 4 | 10 | Кондиционер, обогреваемые зеркала заднего вида с электроприводом. |
| 5 | 10 | Подогрев сидений. |
| 6 | 10 | Плафоны аварийного освещения. |
| Блок предохранителей 70000/2 (неокрашенный) | ||
| 1 | 20 | Подогреватель дизельного топлива, задний подъемный борт. |
| 2 | 20 | Подогрев фильтра грубой очистки топлива, электростеклоподъемники, люк с электроприводом. |
| 3 | 20 | АБС прицепа. |
| 4 | 20 | АБС. |
| 5 | 5 | АБС, ECAS. |
| 6 | 5 | Пневматическая подвеска с электронным управлением (ECAS). |
| Блок предохранителей 70000/3 (зеленого цвета) | ||
| 1 | 30 | Обогрев ветрового стекла. |
| 2 | 30 | Обогрев ветрового стекла. |
| 3 | - | Свободно. |
| 4 | - | Свободно. |
| 5 | - | Свободно. |
| 6 | - | Свободно. |
| Реле | ||
| А | Реле наружных осветительных приборов устанавливаемого кузова. | |
| В | Реле подогревателя дизельного топлива. | |
| С | Реле передних противотуманных фар. | |
| D | Реле обогреваемых зеркал заднего вида. | |
| Е | Реле питания диагностической системы (15). | |
| F | Зажим для извлечения предохранителей. | |
