Схема предохранителей Jeep Grand Cherokee (ZJ, ZG; 1992—1998)

Блок предохранителей в салоне (1993-1996)


 Блок предохранителей расположен в панели приборов с пассажирской стороны
Схема предохранителей Jeep Grand Cherokee (ZJ, ZG; 1992—1998)



А
Назначение
1 20 Антенна, задний стеклоочиститель, разъем прицепного устройства
2 15 Стоп-сигналы
3 20 Реле указателей поворота и аварийной сигнализации
4 15 Усилитель аудиосистемы
5 15 Освещение салона, лампы дверей
6 15 Сигнализация
7 15 Сигнализация
8 15 Электропривод зеркал, аудиосистема, потолочная консоль, информационный центр автомобиля
9 20 Стеклоочиститель и омыватель заднего стекла
10 15 Аудиосистема
11 15 Прикуриватель
12 15 Выключатель света
13 20 Звуковой сигнал
14 20 Центральный замок, сигнализация
15 3 ABS
16 20 Указатели поворота
17 7.5 Кондиционер
18 15 Подушки безопасности
19 15 Обогрев заднего стекла, информационный центр, салонное зеркало заднего вида, потолочная консоль
20 10 Круиз-контроль
21 15 Сигнализация, задние фонари, комбинация приборов, обогрев заднего стекла
22 15 Комбинация приборов, подушки безопасности
23 15 Обогрев зеркал
24 7.5 Блок управления яркостью освещения (автоматически снижает якрость ламп освещения приборов ночью)
25 30 Подогрев сидений, электропривод сидений
26 30 Стеклоподъемники, люк
27 10 Стеклоочиститель, сигнализация
28 30 Обогрев заднего стекла

Блок предохранителей в салоне (1996-1998)




A
Назначение
1 10 Аудиосистема
2 15 Реле прикуривателя
3 10 Задний стеклоочиститель/омыватель, блок кузовной электроники (BCM)
4 10 Блок управления подушками безопасности
5 10 Комбинация приборов, блокировка коробки передач (бензин), блок контроля задних фонарей
6 15 Выключатель ламп заднего хода (дизель), бортовой компьютер, потолочная консоль (дисплей), переключатель положения парковка/нейтраль, блок управления рулевым колесом (пропорциональная скорость), корректор света фар, реле аварийной сигнализации и указателей поворота, электрохромное зеркало заднего вида
7 20 Диагностический разъем, блок кузовной электроники (BCM), система автоматического управления дальним светом/VTSS LED, комбинация приборов, усилитель
8 20 Задний стеклоочиститель, стекло задней двери, прицеп
9 15 Выключатель ламп стоп сигнала
10 10 Обогрев заднего стекла
11 10 ABS
12 10 Блок управления отопителем и кондиционером (MTC), воздушная заслонка (MTC), блок управления автоматическим климат-контролем (ATC), заслонка рециркуляции воздуха (ATC), подогрев сидений, POD
13 15 Реле аварийной сигнализации и указателей поворота, реле антенны
14 15 Прикуриватель, реле прикуривателя
15 10 Реле заднего противотуманного света
16 10 Освещение салона, освещение моторного отсека, освещение багажного отсека, освещение перчаточного ящика, подсветка в дверях, подсветка замка зажигания, подсветка в солнцезащитных козырьках, реле подсветки в дверях
17 15 Переключатель освещения, реле габаритного света (габаритный свет, блок кузовной электроники (BCM), переключатель освещения, блок контроля задних фонарей, аудиосистема, бортовой компьютер)
18 15 Бензин ('98): Регулятор фар (Headlamp Dimmer)
20 Дизель ('98): Регулятор фар (Headlamp Dimmer)
19 15 '96-'97: Регулятор фар (Headlamp Dimmer)
20 15 Блок управления автоматическим климат-контролем (ATC), аудиосистема, бортовой компьютер, потолочная консоль (дисплей)
21 15 Розетка
22 10 Блок управления подушками безопасности
Автоматический выключатель
CB1 20 Стеклоочиститель. люк
CB2 30 Модуль двери водителя (DDM), модуль двери пассажира (PDM)
CB3 20 Электропривод сидений, подогрев сидений, память сидений
Реле
R1 Антенна
R2 Аварийная сигнализация и указатели поворота
R3 Подсветка в дверях
R4 Задний противотуманный свет
R5 Система автоматического управления дальним светом
R6 Габаритный свет
R7 Прикуриватель
R8 Передний противотуманный свет
R9 Обогрев заднего стекла

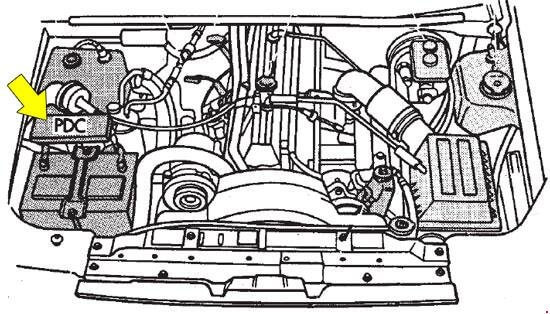

Блок предохранителей в моторном отсеке (1993-1996)




А
Назначение
1 20 Подкапотная лампа
2 20 Освещение
3 10 PCM
4 15 Муфта компрессора кондиционера
5 15 Модуль подушек безопасности, TCM (блок управления автоматической коробкой передач)
6 15 TCM (блок управления автоматической коробкой передач)
7 60 Генератор
8 40 Насос ABS
9 20 ABS
10 30 Внешние освешение
11 30 Кондиционер, отопитель
12 40 Стартер
13 60 Замок зажигания
14 40 Блок предохранителей
15 30 PCM, TCM
16 60 Генератор
Реле
R1 Реле ABS
R2 Реле стартера
R3 Реле автоматической отсечки
R4 Реле кондиционера
R5 Реле насоса ABS
R6 Реле топливного насоса
R7 Реле противотуманных фар

Блок предохранителей в моторном отсеке (1996-1998)




A
Назначение
1 175 Генератор
2 60 '98 (Max Cooling): Вентилятор системы охлаждения (высокая скорость), вентилятор системы охлаждения (низкая скорость), диагностический разъем
3 40 Реле обогрева заднего стекла, предохранители (блок предохранителей в моторном отсеке): "21"
4 30 Дизель: Реле подогрева топлива
5 50 '96-'97: ABS
40 '98: ABS
6 20 Реле звукового сигнала
7 40 Отопитель (MTC, ATC), реле отопителя - высокая скорость (ATC), блок управления отопителем (ATC), блок управления автоматическим климат-контролем (ATC)
8 40 Реле стартера, замок зажигания (реле стартера, блокировка запуска - концевой выключатель педали сцепления (M/T), предохранители (блок предохранителей в салоне): "1", "2", "3", "4", "5", "6", "11", "12", "22", "CB1"; предохранители (блок предохранителей в моторном отсеке): "18")
9 - -
10 20 Предохранители (блок предохранителей в салоне): "14", "15"
11 50 Предохранители (блок предохранителей в салоне): "7", "8", "9", "CB2"
12 - -
13 30 Переключатель освещения, система автоматического управления дальним светом, дневные ходовые огни, предохранители (блок предохранителей в салоне): "13"
14 20 ABS
15 40 Предохранители (блок предохранителей в салоне): "13", "16", "19", "20", "21", "CB3"
16 20 Бензин: Реле топливного насоса
15 Дизель: Блок управления силовым агрегатом
17 15 Реле управления коробкой передач
18 15 Бензин: Реле блока управления двигателем (Automatic Shut Down), блок управления силовым агрегатом, блок кузовной электроники (BCM), реле муфты компрессора кондиционера, реле топливного насоса, система улавливания паров топлива (EVAP), насос обнаружения утечек системы улавливания паров топлива
15 Дизель: Реле подогрева топлива, блок управления силовым агрегатом, MSA, блок кузовной электроники (BCM)
19 20 реле переднего противотуманного света
20 25 Дизель: Реле блока управления двигателем (Automatic Shut Down) (блок управления силовым агрегатом, реле свечей накала, система рециркуляции выхлопных газов (EGR), генератор, датчик массового расхода вохдуха, блок управления топливным насосом, MSA)
20 Бензин: Реле блока управления двигателем (Automatic Shut Down) (форсунки, катушки зажигания, кислородные датчики), блок управления силовым агрегатом
21 15 Муфта компрессора кондиционера
Реле
R1 Коробка передач
R2 Звуковой сигнал
R3 Муфта компрессора кондиционера
R4 ABS
R5 Вентилятор
R6 Блок управления двигателем (Automatic Shut Down)
R7 Стеклоочиститель
R8 Стартер
R9 -
R10 Топливный насос
R11 Дизель: Подогрев топлива
R12 ABS (насос)

Блок реле в салоне (1993-1996)

Реле расположены под перчаточным ящиком. Для доступа нужно снять дно перчаточного ящика.

Реле
1 Реле сигнализации
2 Реле центрального замка
3 -
4 Реле звукового сигнала
5 Реле центрального замка
6 -
7 Реле антенны
8 Реле указателей поворота и аварийной сигнализации
9 Реле обогрева заднего стекла
10 Реле освещения салона

Блок предохранителей и реле Джип Гранд Чероки с двигателем: 4.0L, 5.2L, 5.9L и дизель 2.5L (ZJ м ZG; 1992, 1993, 1994, 1995, 1996, 1997, 1998)
