Схема предохранителей и реле Land Rover Discovery 2 (L318; 1998-2005)

Модельный год:
1998-2005 (Discovery II)

Блок предохранителей в салоне

Схема предохранителей и реле Land Rover Discovery 2 (L318; 1998-2005)

А
Назначение
F1 25
Центральный замок
F2 10
Привод лючка топливозаливной горловины
F3 10
Левый дальний свет
Комбинация приборов, выключатель освещения
F4 10
Задний противотуманный фонарь
F5 15
Реле дневных ходовых огней
F5
10
Левый дальний свет
F6 25
Задний вентилятор кондиционера
F7 30
Отопитель
F8 30
Обогрев заднего стекла, обогрев зеркал
F9 10
Левый ближний свет
F10 10
Правый ближний свет
F11 10
Левые габаритные огни, освещение номерного знака, корректор фар, люк, разъем прицепа, выключатель освещения
F12 30
Люк
F13 30
Задние стеклоподъемники
F14 20
V8: Катушки зажигания
F15 20
Прикуриватель, освещение салона, обогрев сидений, подсветка зеркала
F16 15
Система помощи при парковке, часы, радио, задний блок управления аудиосистемой
F17 15
Аудиосистема (колонки, радио усилитель)
F18 15
Задний стеклоочиститель
F19 15
Стеклоочиститель и омыватель
F20 15
Освещение салона, часы, аудиосистема, CD-чейнджер, диагностический разъем, замок зажигания
F21 15
Раздаточная коробка, предупреждающий звуковой сигнал, shift lock
F22 10
Правый дальний свет
F23 10
Реле стартера
F24 10
Td5: Блок управления автоматической коробкой передач, генератор, система управления двигателем
V8: Реле зажигания, блок управления автоматической коробкой передач, генератор, система управления двигателем
F25 15
Выключатель тормозного сигнала (стоп-сигналы), лампы заднего хода
F26 10
Вспомогательное реле
F27 10
Комбинация приборов, система помощи при спуске (HLC)
F28 10
SLABS
F29 10
Антикреновая система (ACE)
F30 20
Td5: Блок управления зеркалами, задний омыватель
V8: Круиз-контроль, блок управления зеркалами, задний омыватель
F31 10
Кондиционер, привод складывания зеркал
F32 25
Разъем дополнительного оборудования
F33 10
Правые габаритные огни, корректор фар, освещение салона, разъем прицепа, аудиосистема
F34 30
Передние стеклоподъемники
F35 10
Подушка безопасности, комбинация приборов
Реле
R1
Реле указателей поворота (левая сторона)
R2
Реле указателей поворота (правая сторона)
R3
Реле задних стеклоподъемников
R4
Реле катушек зажигания
R5
Реле дневных ходовых огней
R6
Реле дневных ходовых огней

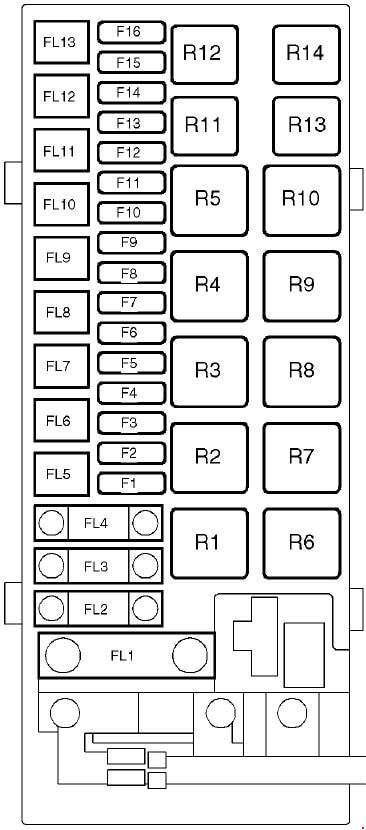

Блок предохранителей в моторном отсеке

Схема предохранителей и реле Land Rover Discovery 2 (L318; 1998-2005)

А
Назначение
FL1 150 Генератор, предохранители в моторном отсеке: № FL 4,5,6 и F 3,4,5,6
FL2 100 Td5: Свечи накаливания
FL3 50 Предохранители в салоне: №1,2,20 и 21
FL4 100 Предохранители в салоне: №6 и 7 (передний и задний отопитель/кондиционер)
FL5 50 Электропривод передних сидений, предохранитель №34 (передние стеклоподъемники)
FL6 50 Предохранители в салоне: №8,12 и 13 (Обогрев заднего стекла, обогрев зеркал, люк, задние стеклоподъемники)
FL7 30 Предохранители в салоне: №17 (аудиосистема), вспомогательное реле
FL8 50 Замок зажигания, реле зажигания
FL9 30 Реле SLABS
FL10 40 Выключатель освещения, предохранители в салоне: №4 и 5 (задний противотуманный фонарь, дневные ходовые огни)
FL11 30 Реле насоса ABS
FL12 30 Реле стартера
FL13 30 Выключатель освещения

F1 30
Td5: Блок управления двигателем
V8: Блок управления двигателем, форсунки, датчик клапана холостого хода (IACV), регулятор холостого хода
F2 15
Td5: Датчик массового расхода воздуха, модулятор EGR, клапан EGR, фары (перед/зад)
V8: Датчик массового расхода воздуха, датчик положения распределительного вала, клапана продувки адсорбера фары (перед/зад)
F3 15 Реле передних противотуманных фар
F4 20 Реле омывателя фар
F5 40 Реле вентилятора системы охлаждения
F6 10 Реле муфты компрессора кондиционера
F7 40 Обогрев лобового стекла (левая сторона)
F8 40 Обогрев лобового стекла (правая сторона)
F9 30
Td5: FBH (подогреватель топлива)
Фонари прицепа
F10 30 Реле топливного насоса
F11 30 ABS
F12 20 Блок управления автоматической коробкой передач
F13 10 Блок управления кузовным оборудованием (BCU), кнопка аварийного отключения подачи топлива, комбинация приборов
F14 15 Указатели поворота, аварийная сигнализация
F15 15 Реле ACE (антикреновая система)
F16 10 Реле звукового сигнала
Реле
R1
Реле топливного насоса
R2
Реле стартера
R3
Реле омывателя фар
R4
Реле вентилятора системы охлаждения
R5
Реле SLABS
R6
Td5: Реле свечей накала
R7
Вспомогательное реле
R8
Реле обогрева лобового стекла
R9
Главное реле
R10
Реле ABS
R11
Реле муфты компрессора кондиционера
R12
Реле передних противотуманных фар
R13
Реле звукового сигнала
R14
Реле антикреновой системы (ACE)

Блок предохранителей под сиденьем

Схема предохранителей и реле Land Rover Discovery 2 (L318; 1998-2005) Схема предохранителей и реле Land Rover Discovery 2 (L318; 1998-2005)

А
Назначение
F1 - Не используется
F2 40 Электрика сиденья
F3 3
Насос поясничной поддержки
F4 3 Соленоид поясничной поддержки

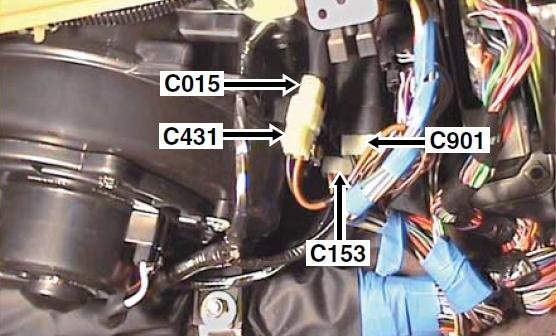

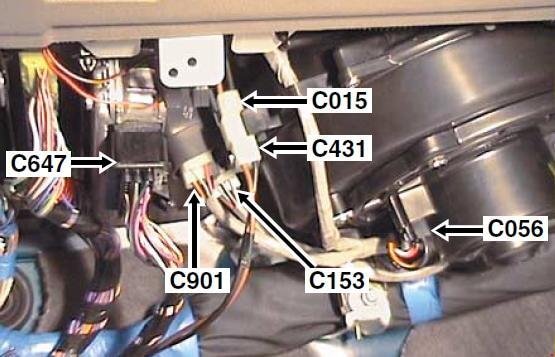

Реле отопителя

Автомобили с левым рулем
Автомобили с правым рулем
