2012-2018 Lifan X60
Расположение и назначение предохранителей и реле в Лифан Х60 с бензиновым двигателем 1.8 л. LFB479Q (2012, 2013, 2014, 2015, 2016, 2017, 2018)
Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| FS | ||
| 13 | 15 | Указатели поворота |
| 14 | 10 | Лампы заднего хода |
| 15 | 10 | Освещение салона |
| 16 | 10 | Многофункциональный дисплей, комбинация приборов, люк |
| 17 | 20 | Центральный замок |
| 20 | 10 | Блок управления сигнализацией (иммобилайзер) |
| 21 | 5 | Блок управления сигнализацией (иммобилайзер) |
| 24 | 15 | Кондиционер |
| 26 | 30 | Стеклоподъемники |
| 27 | 5 | BCM |
| 29 | 20 | Люк |
| 30 | 10 | Стоп-сигналы |
| 32 | 15 | Вспомогательный источник питания |
| 33 | 15 | Прикуриватель |
| 34 | 25 | Передний стеклоочиститель |
| 35 | 20 | Задний стеклоочиститель |
| 36 | 7.5 | Зеркало заднего вида |
| 37 | 15 | Обогрев сидений |
| 39 | 15 | SRS |
| 41 | 5 | Аудиосистема (CD/DVD) |
| 42 | 15 | Аудиосистема (CD/DVD) |
| 43 | 10 | Комбинация приборов |
| 46 | 10 | Обогрев зеркал |
| 47 | 25 | Обогрев заднего стекла |
| SB | ||
| 11 | 30 | Отопитель |
| 7 | 40 | AM1 |
| 8 | 40 | AM2 |
| Реле |
||
| K14 | Реле заднего противотуманного фонаря | |
| K16 | Реле обогрева заднего стекла | |
| K10 | Реле отопителя | |

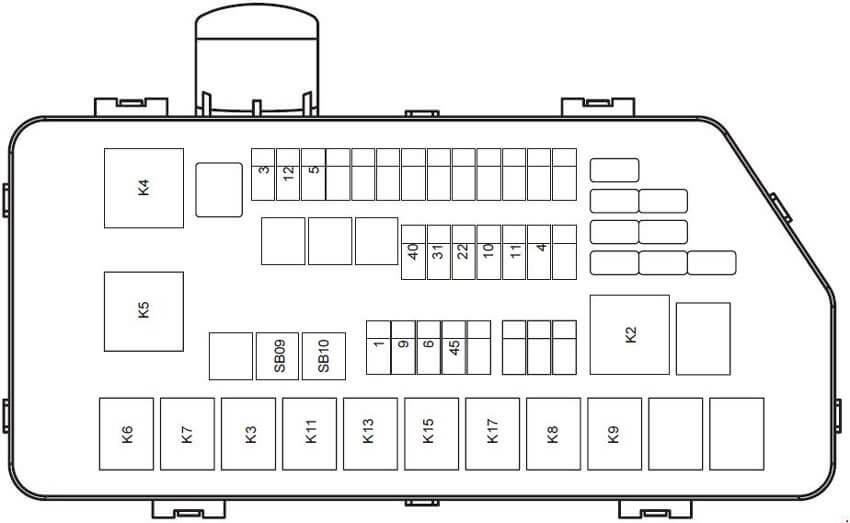

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| SB | ||
| 9 | 30 | Основной вентилятор |
| 10 | 30 | Дополнительный вентилятор |
| FS | ||
| 1 | 5 | Вентилятор |
| 3 | 10 | Блок управления двигателем |
| 4 | 25 | Главное реле |
| 5 | 25 | Генератор, катушки зажигания (IG2) |
| 6 | 15 | Топливный насос |
| 9 | 10 | Компрессор кондиционера |
| 10 | 15 | Дальний свет |
| 11 | 15 | Ближний свет |
| 12 | 10 | IG2 |
| 22 | 15 | Передние противотуманные фары |
| 31 | 15 | Звуковой сигнал |
| 40 | 15 | Габаритные огни |
| 45 | 10 | Задний противотуманный фонарь |
| Реле | ||
| K2 | Главное реле | |
| K3 | Реле топливного насоса | |
| K4 | Реле скорости вентилятора | |
| K5 | Реле главного вентилятора | |
| K6 | Реле дополнительного вентилятора | |
| K7 | Реле компрессора кондиционера | |
| K8 | Реле дальнего света фар | |
| K9 | Реле ближнего света фар | |
| K11 | Реле звукового сигнала | |
| K13 | Реле габаритных огней | |
| K15 | Реле передних противотуманных фар | |
| K17 | Реле сигнализации дальним светом фар | |
