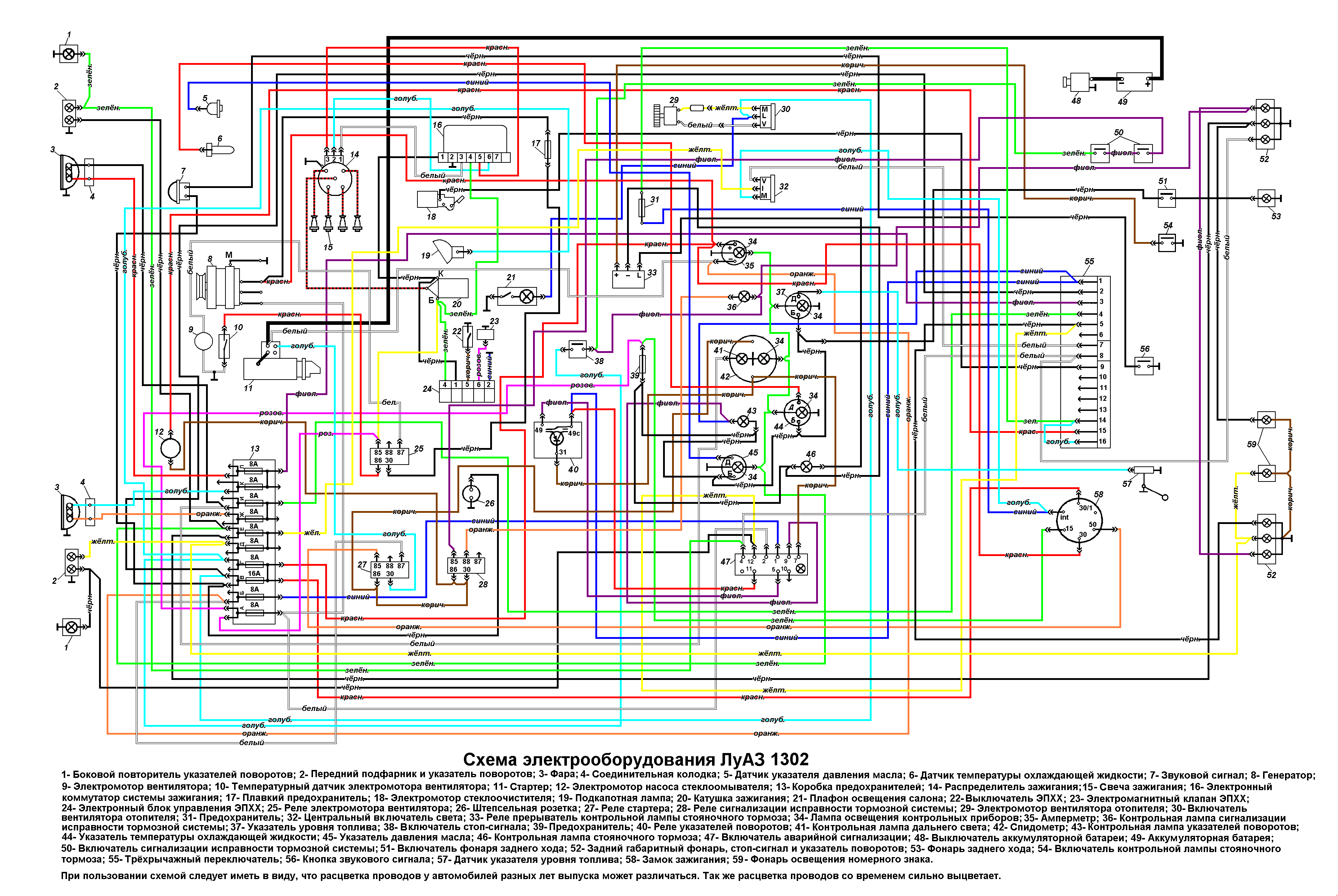

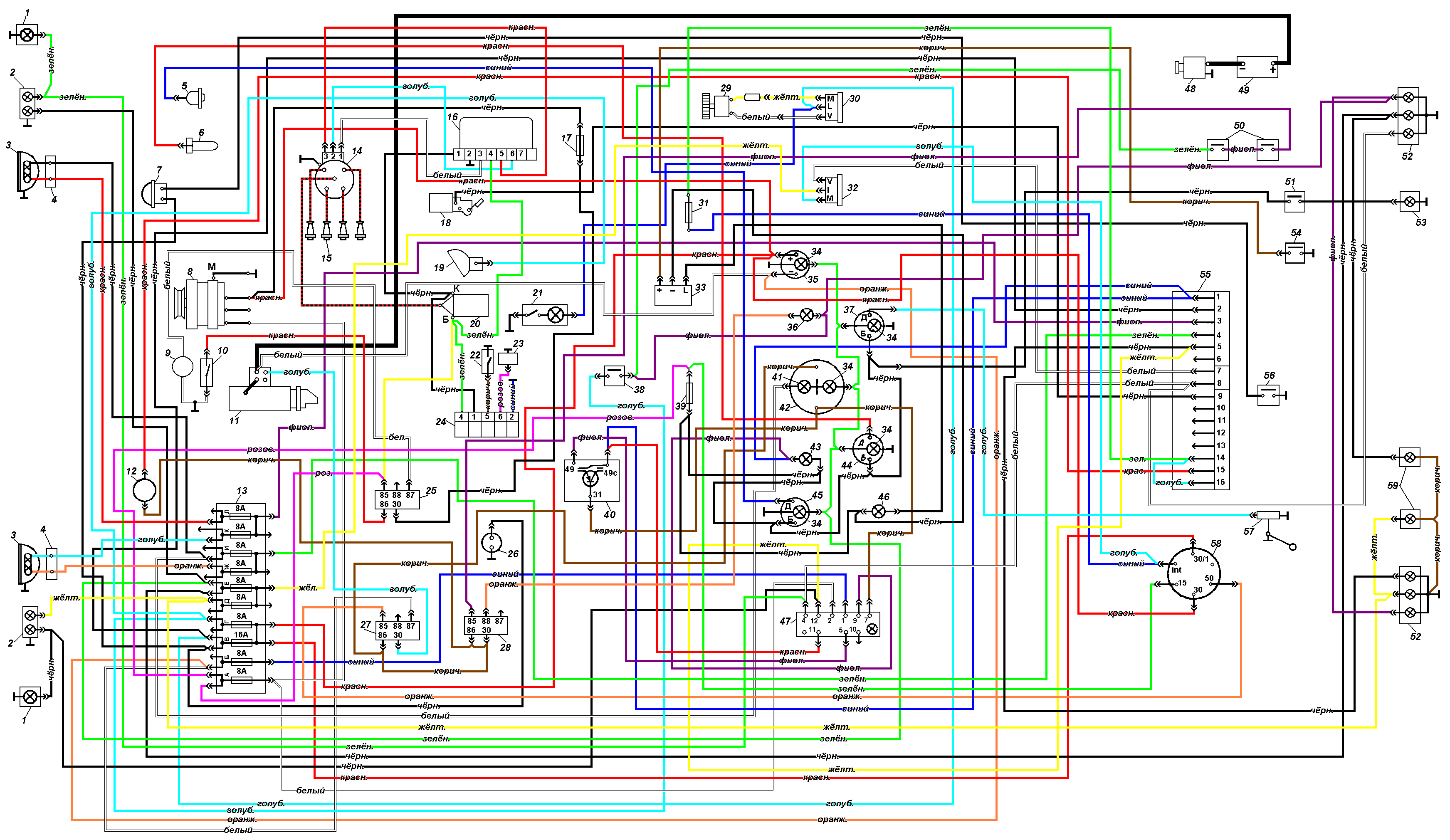

1992–2002 ЛуАЗ-1302

Следует иметь в виду, что расцветка проводов у автомобилей разных лет выпуска может различаться. Так же расцветка проводов со временем сильно выцветает.

1. Боковой повторитель указателей поворотов;
2. Передний подфарник и указатель поворотов;
3. Фара;
4. Соединительная колодка;
5. Датчик указателя давления масла;
6. Датчик температуры охлаждающей жидкости;
7. Звуковой сигнал;
8. Генератор;
9. Электромотор вентилятора;
10. Температурный датчик электромотора вентилятора;
11. Стартер;
12. Электромотор насоса стеклоомывателя;
13. Коробка предохранителей;
14. Распределитель зажигания;
15. Свеча зажигания;
16. Электронный коммутатор системы зажигания;
17. Плавкий предохранитель;
18. Электромотор стеклоочистителя;
19. Подкапотная лампа;
20. Катушка зажигания;
21. Плафон освещения салона;
22. Выключатель ЭПХХ;
23. Электромагнитный клапан ЭПХХ;
24. Электронный блок управления ЭПХХ;
25. Реле электромотора вентилятора;
26. Штепсельная розетка;
27. Реле стартера;
28. Реле сигнализации исправности тормозной системы;
29. Электромотор вентилятора отопителя;
30. Включатель вентилятора отопителя;
31. Предохранитель;
32. Центральный включатель света;
33. Реле прерыватель контрольной лампы стояночного тормоза;
34. Лампа освещения контрольных приборов;
35. Амперметр;
36. Контрольная лампа сигнализации исправности тормозной системы;
37. Указатель уровня топлива;
38. Включатель стоп-сигнала;
39. Предохранитель;
40. Реле указателей поворотов;
41. Контрольная лампа дальнего света;
42. Спидометр;
43. Контрольная лампа указателей поворотов;
44. Указатель температуры охлаждающей жидкости;
45. Указатель давления масла;
46. Контрольная лампа стояночного тормоза;
47. Включатель аварийной сигнализации;
48. Выключатель аккумуляторной батареи;
49. Аккумуляторная батарея;
50. Включатель сигнализации исправности тормозной системы;
51. Включатель фонаря заднего хода;
52. Задний габаритный фонарь, стоп-сигнал и указатель поворотов;
53. Фонарь заднего хода;
54. Включатель контрольной лампы стояночного тормоза;
55. Трёхрычажный переключатель;
56. Кнопка звукового сигнала;
57. Датчик указателя уровня топлива;
58. Замок зажигания;
59. Фонарь освещения номерного знака.
