Модельный год автомобиля
2006-2009

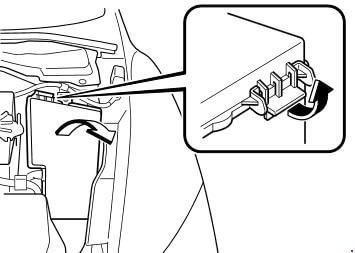

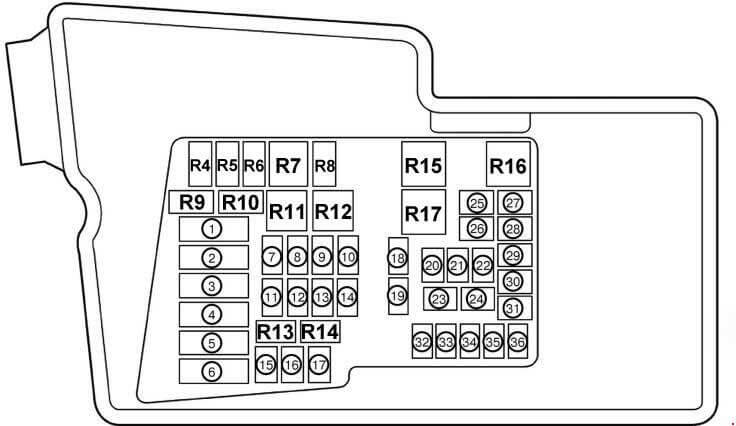

Блок предохранителей в моторном отсеке
- Блок предохранителей и реле
- Дополнительный блок реле
№
|
Обозначение |
А |
Защищаемые цепи
|
| 1 |
IGN2 |
40 |
Система зажигания |
| 2 |
BLOWER |
40 |
Электромотор вентилятора |
| 3 |
BTN |
60 |
Защита различных электрических цепей |
| 4 |
FAN 2 |
40 |
Вентилятор радиатора |
| 5 |
IGN1 |
40 |
Система зажигания |
| 6 |
FAN1 |
40 |
Вентилятор радиатора |
| 7 |
P.SEAT |
40 |
Сидение с электрическим приводом |
| 8 |
INJ |
30 |
Система впрыска топлива |
| 9 |
ROOF |
20 |
Люк крыши |
| 10 |
BOSE |
30 |
Аудиосистема Bose |
| 11 |
ENGINE |
30 |
Система управления двигателем |
| 12 |
D.LOCK |
20 |
Замки с электрическим приводом |
| 13 |
P.WIND |
30 |
Стеклоподъемники с электрическим приводом |
| 14 |
FUEL PUMP |
30 |
Топливный насос |
14
|
IG KEY2
|
40
|
Система зажигания |
| 15 |
ABS1 |
40 |
ABS |
| 16 |
ABS2 |
20 |
ABS |
| 17 |
DSC |
7.5 |
Система DSC |
| 18 |
FOG |
20 |
Противотуманные фары |
| 19 |
DEF |
30 |
Обогреватель заднего стекла |
| 20 |
TNS |
15 |
Стояночное освещение, освещение номерного знака, освещение системы входа |
| 21 |
A/C |
10 |
Кондиционер* |
| 22 |
ETC |
20 |
Датчик положения педали акселератора |
| 23 |
H/LH1 |
15 |
Корректор света фар* |
| 24 |
DRL |
15 |
DRL |
| 25 |
H/L LO RH |
15 |
Правая фара ближнего света |
| 26 |
H/L LO LH |
15 |
Левая фара ближнего света |
| 27 |
ENG BAR 2 |
7.5 |
РСМ (модуль распределения питания) |
| 28 |
ЕСМ |
10 |
Система управления двигателем |
| 29 |
ENG BAR 1 |
15 |
Измеритель расхода воздуха, клапан EGR |
| 30 |
RWIND2 |
20 |
Стеклоподъемники с электрическим приводом |
| 31 |
STOP |
10 |
Стоп-сигналы |
| 32 |
HORN |
20 |
Звуковой сигнал |
| 33 |
ENGB+ |
25 |
РСМ (модуль распределения питания) |
| 34 |
HAZARD |
10 |
Аварийная световая сигнализация, указатели поворота |
Реле
|
R4
|
Реле обогрева заднего стекла
|
R5
|
Реле управления цепями ламп освещения
|
R6
|
Реле drive-by-wire
|
R7
|
Реле фар
|
R8
|
Резервное реле света фар
|
R9
|
Реле топливного насоса
|
R10
|
Реле стартера №2
|
R11
|
Реле вентилятора системы охлаждения № 2
|
R12
|
Реле вентилятора
|
R13
|
Реле управления скоростью топливного насоса
|
R14
|
Реле инжектора
|
R15
|
Реле стартера №1
|
R16
|
Главное реле
|
R17
|
Реле вентилятора системы охлаждения № 1
|
Блок реле в моторном отсеке
№
|
Реле
|
1
|
Реле звукового сигнала
|
2
|
Реле кондиционера
|
3
|
Реле передних противотуманных фар
|

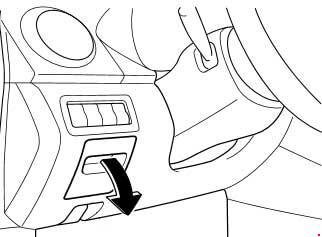

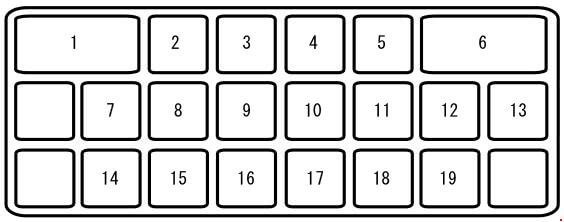

Блок предохранителей в салоне
№
|
Обозначение |
А |
Защищаемые цепи
|
| 1 |
OUTLET 1 |
15 |
Дополнительная электрическая розетка |
| 2 |
OUTLET 2 |
15 |
Дополнительная электрическая розетка |
| 3 |
P.MIR |
7.5 |
Зеркало с электрическим приводом |
| 4 |
WIPER |
30 |
Очиститель и омыватель ветрового стекла |
| 5 |
M.DEF |
7.5 |
Обогреватель зеркала* |
| 6 |
ENG BAR 3 |
7.5 |
Измеритель расхода воздуха, клапан EGR |
| 7 |
P.WIND |
15 |
Стеклоподъемники с электрическим приводом |
| 8 |
A/B |
7.5 |
Усовершенствованная система пассивной безопасности |
| 9 |
ENGINE |
15 |
Система управления двигателем |
| 10 |
METER |
10 |
Комбинация приборов |
| 11 |
BBS |
- |
- |
| 12 |
ROOM |
15 |
Аудиосистема, верхнее освещение |
| 13 |
OPT |
-
|
- |
| 14 |
ILLUMI A/C |
10 |
Подсветка панели приборов
|
| 15 |
SEAT |
20 |
Обогреватель сидения* |
16
|
A/C |
10 |
Кондиционер* |
17
|
R.WIP |
10
|
Очиститель и омыватель заднего стекла |
18
|
R.FOG
|
-
|
-
|
* Для некоторых моделей
