1996-2002 Mazda Demio (DW)
Расположение и назначение предохранителей в Мазда Демио DW (первое поколение), с бензиновым двигателем 1.3 л. (B3-ME или B3E), 1.5 л. (B5-ME или B5E) (год выпуска: 1996, 1997, 1998, 1999, 2000, 2001, 2002)

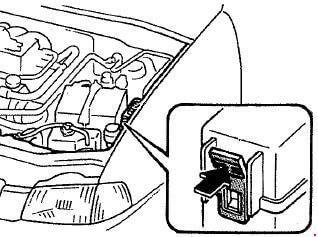

Блок предохранителей в моторном отсеке
| № | Имя | А | Назначение предохранителя |
|---|---|---|---|
| 1 | HEAD | 20 | Фары |
| 2 | INJ | 30 | Система впрыска топлива |
| 3 | MAIN | 80 | Главный предохранитель |
| 4 | IG KEY | 60 | Прикуриватель, двигатель, комбинация приборов, задний стеклоочиститель, обогрев заднего стекла, передний стеклоочиститель, люк, электростеклоподъемники, кондиционер |
| 5 | BTN | 60 40 |
Освещение салона, центральный замок, стоп-сигналы, габаритные огни |
Блок предохранителей в салоне
Автомобили с левым рулем

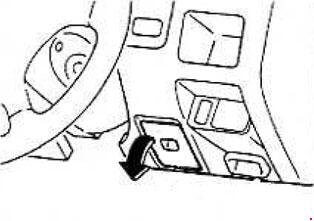

Автомобили с правым рулем

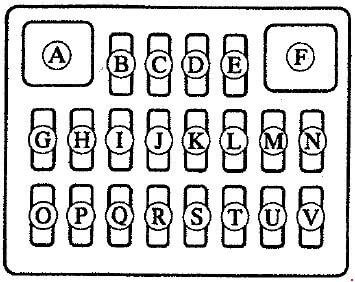

| № | Имя | А | Назначение предохранителя |
|---|---|---|---|
| A | HEATER | 40 | Электродвигатель вентилятора отопителя |
| В | FAN | 30 | Левый руль: Вентилятор системы охлаждения |
| С | HAZARD | 15 | Левый руль: Аварийная сигнализация |
| CIGAR | 15 | Правый руль: Розетки для подключения дополнительных устройств, часы, магнитола, управление зеркалами | |
| D | DEFOG | 20 | Левый руль: Обогрев заднего стекла |
| E | M.DEF | 10 | Левый руль: Обогрев зеркал |
| ILLUMI | 10 | Правый руль: Габариты, подсветка номера, стояночные огни, подсветка комбинации приборов | |
| F | ABS | 40 | ABS |
| G | SUN ROOF | 15 | Левый руль: Люк |
| WIPER | 20 | Правый руль: Стеклоочистители и омыватели | |
| H | A/C | 15 | Левый руль: Кондиционер |
| DEFOG | 20 | Правый руль: Обогрев заднего стекла | |
| I | WIPER | 20 | Левый руль: Стеклоочистители и омыватели |
| SUN ROOF | 15 | Правый руль: Люк | |
| J | P.WIND | 30 | Электропривод стекол передних дверей |
| K | P.WIND | 30 | Электропривод стекол задних дверей |
| L | R.WIP | 10 | Стеклоочиститель и омыватель стекла задней двери |
| М | METER | 15 | Указатели, фонари заднего хода, указатели поворотов |
| N | ENGINE | 15 | Система управления двигателем |
| O | CIGAR | 15 | Левый руль: Розетки для подключения дополнительных устройств, часы, магнитола, управление зеркалами |
| FAN | 30 | Правый руль: Вентилятор системы охлаждения | |
| P | ILLUMI 1 | 10 | Левый руль: Габариты, подсветка номера, стояночные огни, подсветка комбинации приборов |
| HAZARD | 15 | Правый руль: Аварийная сигнализация | |
| Q | ILLUMI 2 | 10 | Левый руль: Габариты, подсветка номера, стояночные огни, подсветка комбинации приборов |
| A/C | 20 | Правый руль: Кондиционер | |
| R | AD FAN | 20 | Дополнительный вентилятор кондиционера |
| S | TAIL | 20 | Предохранитель ILLUMI, передние противотуманные фары |
| T | D.LOCK | 20 | Центральный замок |
| U | STOP | 10 | Подсветка багажного отделения, стоп- сигналы, звуковой сигнал |
| V | ROOM | 10 | Освещение салона, динамики, EGIC/U, подсветка багажного отделения |
