2002-2007 Mazda Demio и Mazda Verisa (DY)
Расположение и назначение предохранителей и реле в Мазда Демио и Мазда Вериса (DY). Оборудованных бензиновым двигателем: 1.3 л. ZJ-VE или 1.5 л. ZY-VE (2002, 2003, 2004, 2005, 2006, 2007)
Блок предохранителей в моторном отсеке
| № | Имя | А | Назначение предохранителя |
|---|---|---|---|
| 1 | MAIN | 100 | Главный предохранитель |
| 2 | FAN | 30 | Электродвигатель вентилятора конденсатора |
| 3 | IG KEY1 | 60 | Предохранитель для различных цепей |
| 4 | HEATER | 40 | Отопитель |
| 5 | FUEL PUMP | 15 | Топливный насос |
| 6 | DEFOG | 30 | Обогреватель стекла задней двери |
| 7 | EGI COMP1 | 10 | Система управления двигателем |
| 8 | STOP | 15 | Стоп-сигналы и звуковой сигнал |
| 9 | HAZARD | 15 | Аварийная сигнализация |
| 10 | IG KEY2 | 30 | Предохранитель для различных цепей |
| 11 | ETV | 15 | 2005-2007: Электрический привод дроссельной заслонки |
| 12 | BTN | 25 | Предохранитель для различных цепей |
| 13 | ABS-P | 30 | Антиблокировочная система тормозов (ABS) |
| 14 | ABS-V | 20 | Антиблокировочная система тормозов (ABS) |
| 15 | FOG | 15 | Противотуманные фары |
| 16 | P.WIND | 20 | Электропривод стелоподъемника |
| 17 | DOOR LOCK | 30 | Центральный замок |
| 18 | EGI INJ | 15 | Система управления двигателем |
| 19 | EGI COMP2 | 15 | Система управления двигателем |
| 20 | HEAD L HI | 10 | Дальний свет (левая фара) |
| 21 | HEAD R HI | 10 | Дальний свет (правая фара) |
| 22 | HEAD LLO HLGN | 10 | Ближний свет (левая фара) |
| 22 | HEAD LLO HID | 20 | Ближний свет (левая фара) |
| 23 | HEAD RLO HLGN | 10 | Ближний свет (правая фара) |
| 23 | HEAD RLO HID | 20 | Ближний свет (правая фара) |
| Реле | |||
| R1 | Реле №1 вентилятора системы охлаждения | ||
| R2 | Реле кондиционера | ||
| R3 | Реле электродвигателя вентилятора отопителя | ||
| R4 | Реле обогревателя заднего стекла | ||
| R5 | Реле стартера | ||
| R6 | Реле топливного насоса | ||
| R7 | Реле ближнего света фар | ||
| R8 | Реле дальнего света фар | ||
| R9 | Главное реле | ||
| R10 | Реле №2 вентилятора системы охлаждения | ||

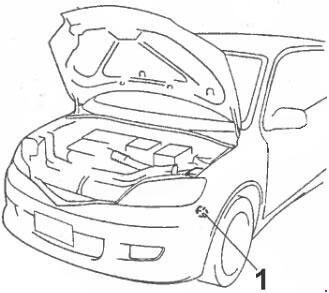

Реле противотуманных фар
Блок предохранителей в салоне
Mazda Demio
Mazda Verisa
| № | Имя | А | Назначение предохранителя |
|---|---|---|---|
| 1 | ROOM | 15 | Освещение салона, подсветка багажного отделения, магнитола |
| 2 | CIGAR | 15 | Прикуриватель |
| 2 | AUX PWR | 15 | Verisa: Розетка для подключения дополнительного оборудования |
| 3 | MIRROR | 7,5 | Электропривод боковых зеркал заднего вида*, магнитола* |
| 4 | METER | 10 | Комбинация приборов |
| 5 | WIPER | 20 | Стеклоочистители и омыватели |
| 6 | SAS | 10 | Система активной безопасности (подушки безопасности) |
| 7 | ENGINE | 15 | Система управления двигателем |
| 8 | АУТ | 15 | Demio: Блок управления АКПП |
| 9 | P.WIND | 30 | Электропривод стеклоподъемников |
| 10 | M.DEF | 7,5 | 2005-2007: Обогрев зеркал |
| 11 | S-WARM | 15 | - (Mazda Demio) |
| 12 | ST.SIG | 7,5 | Demio: Стартер |
| 13 | TAIL | 7,5 | Габаритные огни, подсветка номерного знака |
| 14 | ILLUMI | 7,5 | Освещение салона, подсветка комбинации приборов |
| 15 | MAG.CLUCH | 7,5 | Электромагнитная муфта компрессора кондиционера |
| 16 | А/С | 7,5 | Кондиционер |
| 17 | R.WIP | 10 | Стеклоочиститель и омыватель стекла задней двери |
| 18 | BACK | 10 | Фонарь заднего хода |
| 19 | SUNROOF | 25 | Demio: Люк |

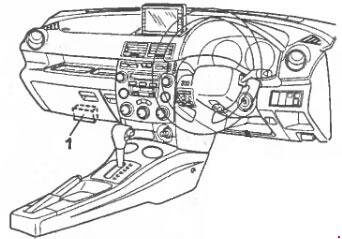

Блок реле в салоне
Монтажный блок под панелью приборов со стороны переднего пассажира:
- Реле электродвигателя очистителя лобового стекла
- Реле режима работы очистителя лобового стекла на высокой скорости
- Реле омывателя лобового стекла
- Реле электродвигателя очистителя заднего стекла
- Реле омывателя заднего стекла
- Реле габаритов
- Реле звукового сигнала
