Блок предохранителей в моторном отсеке
| № |
А |
Назначение
|
| F01 |
50 |
Дополнительная система отопления |
| F02 |
40 |
Электродвигатель вентилятора отопителя |
| F03 |
50 |
Зажигание |
| F04 |
50 |
Система выпуска |
| F05 |
60 |
Электронный блок управления КПП |
| F06 |
60 |
Зажигание |
| F07 |
30 |
Освещение салона |
| F08 |
60 |
Система управления двигателем |
| F09 |
100 |
Главный предохранитель |
| F10 |
30 |
Обогреватель стекла задней двери |
| F11 |
60 |
Антиблокировочная система тормозов |
| F12 |
20 |
Электропривод стеклоподъемников |
| F13 |
30 |
Центральный замок |
| F14 |
15 |
Противотуманные фары |
Реле
|
R1
|
Реле полностью открытого положения дроссельной заслонки (система кондиционирования)
|
R2
|
Реле электродвигателя вентилятора системы охлаждения (высокая скорость)
|
R3
|
Реле электродвигателя вентилятора системы охлаждения
|

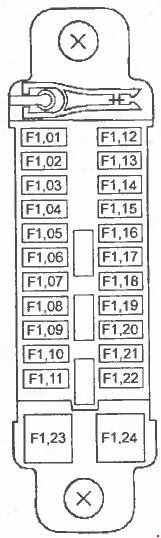

Блок предохранителей в салоне
| № |
А |
Назначение |
| F01 |
- |
Не используется |
| F02 |
- |
Не используется |
| F03 |
15 |
Освещение салона |
| F04 |
15 |
Прикуриватель |
| F05 |
7.5 |
Электропривод боковых зеркал заднего вида |
| F06 |
- |
Не используется |
| F07 |
10 |
Комбинация приборов |
| F08 |
20 |
Стеклоочистители и омыватели |
| F09 |
10 |
Система активной безопасности |
| F10 |
15 |
Система управления двигателем |
| F11 |
15 |
Блок управления КПП |
| F12 |
30 |
Электропривод стеклоподъемников |
| F13 |
- |
Не используется |
| F14 |
- |
Не используется |
| F15 |
- |
Не используется |
| F16 |
7,5 |
Стартер |
| F17 |
7,5 |
Фонари заднего хода |
| F18 |
7,5 |
Подсветка комбинации приборов |
| F19 |
7,5 |
Электромагнитная муфта компрессора кондиционера |
| F20 |
7,5 |
Кондиционер |
| F21 |
10 |
Стеклочиститель и омыватель стекла задней двери |
| F22 |
10 |
Обогреватель стекла задней двери |
| F23 |
- |
Не используется |
| F24 |
- |
Не используется |

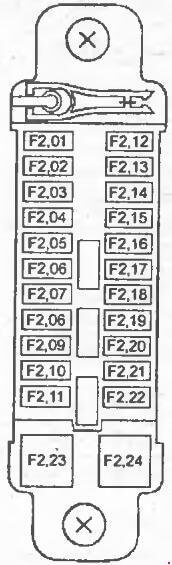

Дополнительный блок предохранителей в салоне
| № |
А |
Назначение |
| F01 |
- |
Не используется |
| F02 |
30 |
ABS |
| F03 |
- |
Не используется |
| F04 |
7,5 |
Генератор |
| F05 |
20 |
Топливный насос |
| F06 |
7,5 |
Электронный блок управления двигателем и КПП |
| F07 |
15 |
Датчик расхода воздуха, система управления двигателем |
| F08 |
20 |
Датчик расхода воздуха, система управления двигателем |
| F09 |
15 |
Стоп-сигналы |
| F10 |
15 |
Аварийная сигнализация |
| F11 |
- |
Не используется |
| F12 |
- |
Не используется |
| F13 |
- |
Не используется |
| F14 |
15 |
TNS |
| F15 |
20 |
ABS |
| F16 |
15 |
Обогреватель боковых зеркал заднего вида |
| F17 |
10 |
Дальний свет (правая фара) |
| F18 |
10 |
Дальний свет(левая фара) |
| F19 |
10 |
Ближний свет (правая фара) |
| F20 |
10 |
Ближний свет (левая фара) |
| F21 |
- |
Не используется |
| F22 |
- |
Не используется |
| F23 |
- |
Не используется |
| F24 |
- |
Не используется |
