2008-2015 Mercedes-Benz GLK-Class
Расположение и назначение предохранителей и реле в Мерседес ГЛК (X204). Оборудованных бензиновым двигателем 2.0 л. (GLK 200, GLK 250), 3.0 л. (GLK 280, GLK 300), 3.5 л. (GLK 320, GLK 350) или с дизельным двигателем 2.2 л. (GLK 200 CDI, GLK 220 CDI, GLK 250 CDI) 3.0 л. (GLK 320 CDI и GLK 350 CDI) (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)
Блок предохранителей в моторном отсеке
- При образовании влаги протрите блок предохранителей сухой тканью.
- Открывание: выньте электрические провода (2) из направляющих.
- Откройте скобы (1).
- Снимите крышку блока предохранителей вперед.
- Закрывание: проконтролируйте правильное прилегание резинового уплотнения в крышке.
- Вставьте крышку в держатель на задней стороне блока предохранителей.
- Откиньте крышку вниз и закройте скобы (1).
- Закрепите электрические провода (2) в направляющих.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 25 | Блок управления электронной системой стабилизации движения ESP |
| 2 | 30 | Блок управления передней левой двери |
| 3 | 30 |
→31.3.2010: Блок управления передней двери справа
|
| 4 | 7,5 |
→31.8.2008 (М272): Блок управления топливного насоса
|
| 7,5 |
ОМ642, ОМ651: Датчик конденсата в топливном фильтре с нагревательным элементом
|
|
| 20 |
Блок управления фар
|
|
| 7,5 |
→31.5.2010 (ОМ651): Блок управления датчиком конденсата в топливном фильтре с нагревательным элементом
|
|
| 5 | 7,5 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| 7,5 |
1.12.2009→: Переключатель наружного освещения
|
|
| 6 | 10 |
Дизель: Блок управления CDI
|
| 10 |
Бензин: Блок управления ME
|
|
| 7 | 20 |
Стартер
|
| 8 | 7,5 | Блок управления системой удержания пассажиров |
| 9 | 15 | Розетка в перчаточном ящике |
| 10 | 30 |
Электродвигатель стеклоочистителя
|
| 11 | 7,5 |
MB Audio 20, MB Audio 50 APS, COMAND APS:
Дисплей аудиосистемы/COMAND
Панель управления аудиосистемы/COMAND
|
| 7,5 |
Навигация: Держатель для навигационного модуля
|
|
| 12 | 7,5 | Блок-панель управления системой климат-контроля |
| 7,5 |
Верхняя блок-панель управления
|
|
| 13 | 7,5 | Блок управления электронным модулем рулевой колонки |
| 7,5 |
1.3.2011 →: Мультифункциональная камера (активная система удержания полосы движения, автоматическое распознавание полосы движения, система предупреждения о скоростных ограничениях или система адаптивного управления дальним светом)
|
|
| 14 | 7,5 | Блок управления электронной системой стабилизации движения ESP |
| 15 | 7,5 | Блок управления системой удержания пассажиров |
| 16 | 5 |
Коробка передач 722: Блок управления электронным модулем рычага селектора
|
| 17 | 30 |
Модуль управления панорамной крышей со сдвижным люком
|
| 18 | 7,5 |
Концевая муфта плюсового провода шины данных LIN системы кондиционирования панели приборов
Электрическое штекерное соединение салона а/м и жгута электропроводки для заднего габаритного фонаря |
| 19 | 20 |
Блок управления электрической блокировки рулевого управления
Блок управления электронным замком зажигания
|
| 20 | 40 | Блок управления электронной системой стабилизации движения ESP |
| 21 | 7,5 |
Датчик сигнала торможения (→31.5.2011)
Переключатель плафона освещения перчаточного ящика Система распознавания занятости сиденья и сиденья переднего пассажира AKSE (автоматическая система распознавания наличия детского сиденья) Электрический предохранитель подготовки для установки системы Electronic Toll Collection (Япония) |
| 22 | 15 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием Электрическое штекерное соединение жгута электропроводки салона и двигателя |
| 23 | 20 | Электрическое штекерное соединение жгута электропроводки салона и двигателя Блок управления SAM с модулем предохранителей и реле в задней части салона (дизель) |
| 24 | 15 | Электрическое штекерное соединение жгута электропроводки салона и двигателя Исполнительный элемент жалюзи радиатора (ОМ642) |
| 25 | 15 |
272, 274, 276: Блок управления ME
|
| 15 |
ОМ651: Лямбда-зонд перед катализатором
|
|
| 26 | 20 |
Аудиомодуль MB Audio 20
|
| 20 |
Аудиомодуль MB Audio 50 APS с системой Auto-Pilot
|
|
| 20 |
Модуль управления COMAND APS
|
|
| 27 | 7,5 | Блок управления электронным замком зажигания Дизель: Блок управления CDI
Бензин: Блок управления ME
|
| 28 | 7,5 | Комбинация приборов |
| 29 | 10 |
Передняя правая блок-фара
|
| 30 | 10 |
Передняя левая блок-фара
ОМ642: Электрическое штекерное соединение жгута электропроводки салона и двигателя
|
| 31A | 15 |
Левый звуковой сигнал
Правый звуковой сигнал
|
| 31B | 15 |
Левый звуковой сигнал
Правый звуковой сигнал
|
| 32 | 40 |
М272: Электрический воздушный насос
|
| 33 | 10 |
Коробка передач 722.6: Блок управления электронной системой управления АКП
|
| 10 |
Коробка передач 722.9: Блок управления полностью интегрированной системой управления АКП
|
|
| 34 | 7,5 |
М274, М276: Блок управления топливного насоса
|
| 7,5 |
(М272 и ОМ651 - 1.6.2009→), (ОМ642 - 1.12.2009→): Блок управления топливного насоса
|
|
| 35 | 5 | Блок управления электронной системой стабилизации движения ESP |
| 36 | 7,5 |
Электрический модуль управления Distronic Plus
|
| 7,5 |
Электрогидравлический усилитель рулевого управления
|
|
| Реле | ||
| J | Реле клеммы 15 | |
| K | Реле клеммы 15R | |
| L | Реле резерв | |
| M | Реле клеммы 50 (стартер) | |
| N | Реле клеммы 87 (двигатель) | |
| O | Реле звукового сигнала | |
| P |
М272, М276: Реле продувки катализатора
|
|
| Q |
ECO Start-Stopp: Реле электродвигателя вентилятора масляного охладителя
|
|
| R | Реле клеммы 87 (ходовая часть) | |
Бензиновые двигатели:
- 2.0 л. M274 (GLK 200 и GLK 250)
- 3.0 л. M272 (GLK 280 и GLK 300)
- 3.5 л. M272 и M276 (GLK 350)
Дизельные двигатели:
- 2.2 л. OM 651 (GLK 200 CDI, GLK 220 CDI, GLK 250 CDI)
- 3.0 л. OM 642 (GLK 320 CDI и GLK 350 CDI)
Блок предохранителей в багажном отделении
- Откройте дверь багажного отделения.
- Открывание: поднимите пол багажного отделения (2) вверх.
- Выньте вещевой отсек (1).
- Откройте крышку (3) блока предохранителей вниз.
| № | А | Назначение предохранителя |
|---|---|---|
| 37 | - | - |
| 38 | 15 |
Электродвигатель стеклоочистителя двери багажника (M6/4)
|
| 39 | 30 |
Блок управления задней двери слева
|
| 40 | - | - |
| 41 | 30 |
→31.3.2010: Блок управления правой задней двери
|
| 30 |
1.4.2010→: Блок управления передней двери справа
|
|
| 42 | 25 |
М272, М274, М276, (ОМ642 - 1.12.2009→), (ОМ651 - 1.6.2009→): Блок управления топливного насоса
|
| 20 |
(ОМ642 - →30.11.2009), (ОМ651 - →31.5.2009→): Топливный насос
|
|
| 43 | 5 |
1.6.2009→: Электродвигатель вентилятора в задней части салона (автоматическая климатическая система повышенной комфортности)
|
| 44 | 30 |
США, Канада: Блок выключателей регулировки положения переднего правого сиденья (без пакета функций памяти (сиденье водителя, рулевая колонка, зеркала))
|
| 30 |
кроме США и Канады: Выключатель частично электрической регулировки сиденья переднего пассажира
|
|
| 45 | 30 |
США, Канада: Блок выключателей регулировки положения переднего левого сиденья
|
| 30 |
кроме США и Канады: Выключатель частично электрической регулировки сиденья водителя
|
|
| 46 | 7,5 |
Антенный усилитель FM-антенны на заднем стекле
Антенный усилитель TV 2 и KEYLESS-GO (Япония) Антенный усилитель FM антенны заднего стекла (при наличии Keyless Go) Сирена противоугонной сигнализации (EDW) ((Все - →31.5.2010) (кроме США - 1.6.2010→ )) Блок управления защиты салона и защиты от буксировки ((Все - →31.5.2010) (кроме США - 1.6.2010→ )) |
| 47 | - | - |
| 48 | - | - |
| 49 | 40 |
Система обогрева заднего стекла
|
| 50 | 50 |
Реверсивный натяжитель переднего правого ремня безопасности (PRE-SAFE)
|
| 51 | 50 |
Реверсивный натяжитель переднего левого ремня безопасности (PRE-SAFE)
|
| 52 | - | - |
| 53 | 15 |
Блок управления системы распознавания прицепа
|
| 54 | 7,5 |
→31.5.2009: Блок управления системы распознавания прицепа
|
| 15 |
1.6.2009→: Блок управления системы распознавания прицепа
|
|
| 55 | 5 |
Дизель: Блок управления AdBlue® (система очистки ОГ дизельного двигателя BlueTEC)
|
| 56 | 15 |
→31.5.2009: Блок управления системы распознавания прицепа
|
| 15 |
1.6.2009→: Розетка прицепа
|
|
| 57 | 20 |
Блок управления системы распознавания прицепа
|
| 58 | 20 |
Блок управления системы распознавания прицепа
|
| 59 | 5 |
Блок управления системы помощи при парковке (PARKTRONIC или эксклюзивная система помощи при парковке)
Интеллектуальный радарный датчик в заднем бампере слева (с системой контроля мёртвых зон)
Интеллектуальный радарный датчик в заднем бампере справа (с системой контроля мёртвых зон)
Датчик DISTRONIC (DTR) в переднем бампере слева (Distronic Plus)
Датчик DISTRONIC (DTR) в переднем бампере справа (Distronic Plus)
|
| 60 | 7,5 |
Пневмонасос мультиконтурного сиденья
|
| 61 | 40 |
Блок управления приводом откидной двери багажного отделения (с системой EASY-PACK)
|
| 62 | 30 |
1.6.2009→: Блок управления сиденья водителя (при наличии пакета функций памяти)
|
| 63 | 30 |
1.6.2009→: Блок управления сиденья переднего пассажира
|
| 64 | 25 |
115 В-розетка в багажном отделении: Блок управления преобразователя переменного / постоянного тока
|
| 65 | 15 |
Блок управления электронного модуля рулевой колонки
|
| 66 | 7,5 |
ECO Start-Stopp: Реле циркуляционного насоса масла КП
|
| 67 | 30 |
Блок управления усилителя акустической системы
|
| 68 | - | - |
| 69 | 20 |
Усилитель заднего низкочастотного динамика
|
| 70 | 5 |
Блок управления системы контроля давления в шинах
|
| 71 | 15 |
Прикуриватель с подсветкой пепельницы спереди
или Розетка салон спереди |
| 72 | 15 |
Розетка в багажнике (12 В)
115 В-розетка в багажном отделении |
| 73 | 7,5 |
Диагностический разъем
Приемник дистанционного радиоуправления автономным отопителем |
| 74 | 15 |
Блок управления системы KEYLESS-GO
|
| 75 | 20 |
Нагревательное устройство автономного отопителя
|
| 76 | 15 | Розетка салона |
| 77 | 7,5 |
Блок управления системы определения массы пассажиров (WSS)
|
| 78 | 7,5 |
1.3.2011→:
Регулятор вентилятора вентиляции переднего левого сиденья
Регулятор вентилятора вентиляции переднего правого сиденья
|
| 79 | 7,5 | - |
| 80 | 5 |
Блок управления видеодатчиков и радарных датчиков (DISTRONIC PLUS, активная система мониторинга "слепых" зон" или активная система удержания полосы движения)
1.6.2012→: Блок управления системы помощи при парковке (активная система помощи при парковке) |
| 81 | 5 |
Блок управления мультимедийного интерфейса
|
| 82 | 5 |
Компенсатор мобильной связи UMTS (при наличии автономного отопителя или мобильный телефон)
Блок управления TB-тюнера (Япония - →31.5.2009) |
| 83 | 7,5 |
Дисплей в задней части салона слева
Дисплей в задней части салона справа Блок управления Electronic Toll Collection (Япония - →28.2.2011) Электроника камеры заднего вида (Япония - 1.6.2012→) Блок управления системы аварийного вызова |
| 84 | 7,5 |
Блок управления Satellite Digital Audio Radio (SDAR)
Блок управления SDAR/тюнер высокого разрешения (Спутниковое радио SIRIUS) Блок управления цифрового звукового радиовещания Камера заднего вида Блок управления камеры обзора на 360° |
| 85 | 7,5 |
→31.5.2009 (Япония): Блок управления TB-тюнера
|
| 7,5 |
1.6.2009→ (Япония): Цифровой TB-тюнер
|
|
| 86 | 7,5 |
DVD-проигрыватель (мультимедийная развлекательная система в задней части салона)
|
| 87 | 7,5 |
Блок управления системы аварийного вызова
|
| 88 | 15 |
Коробка передач 722: Модуль сервопривода АКП DIRECT SELECT
|
| 89 | 20 |
→1.6.2009: Блок управления системы распознавания прицепа
|
| 90 | 40 |
Система очистки ОГ дизельного двигателя BlueTEC:
Блок предохранителей AdBlue®
Реле подачи AdBlue®
|
| 91 | - | - |
| 92 | - | - |
| Реле | ||
| A | Реле клеммы 15 | |
| B | Реле клеммы 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D |
Дизель: Реле топливного насоса
|
|
| E |
Реле стеклоочистителя двери багажника
Реле регулировки положения сиденья (при наличии функций памяти (сиденье водителя, рулевая колонка, зеркала)) |
|
| G | Реле клеммы 15R (2) | |
Блок силовых предохранителей сзади
| № | А | Назначение предохранителя |
|---|---|---|
| 111 | 60 |
ОМ642: Передний блок управления SAM с модулем предохранителей и реле
|
| 112 | 80 |
→31.5.2009 (прокатный авто): Мультифункциональный блок управления для спецавтомобиля
|
| 113 | - | - |
| 114 | - | - |
| 115 | 100 |
→31.5.2009 (прокатный авто): Мультифункциональный блок управления для спецавтомобиля
|

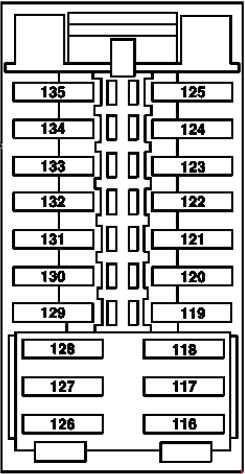

Блок предохранителей в передней панели, левый
- Открывание: слегка вытяните крышку (1) внизу в направлении стрелки (3).
- Потяните крышку (1) в направлении стрелки (2) наружу и снимите.
- Закрывание: навесьте крышку (1) впереди на панели приборов.
- Прижмите крышку (1) до ее фиксации.
| № | А | Назначение предохранителя |
|---|---|---|
| 116 | 30 |
→31.05.2009: Блок управления сиденья водителя (при наличии пакета функций памяти (Сиденье водителя, рулевая колонка, зеркало))
|
| 117 | - |
-
|
| 118 | - | - |
| 119 | 7,5 |
→31.05.2009: Электродвигатель вентилятора задней части салона (Комфортный климат-контроль)
|
| 7,5 |
1.6.2012→: Блок управления AMG Performance Media
|
|
| 120 | - | - |
| 121 | - | - |
| 122 | - | - |
| 123 | - |
-
|
| 124 | - | - |
| 125 | - | - |
| 126 | 30 |
Блок управления сиденья переднего пассажира
|
| 127 | - | - |
| 128 | - | - |
| 129 | - |
-
|
| 130 | - | - |
| 131 | - | - |
| 132 | - | - |
| 133 | - | - |
| 134 | - | - |
| 135 | - | - |

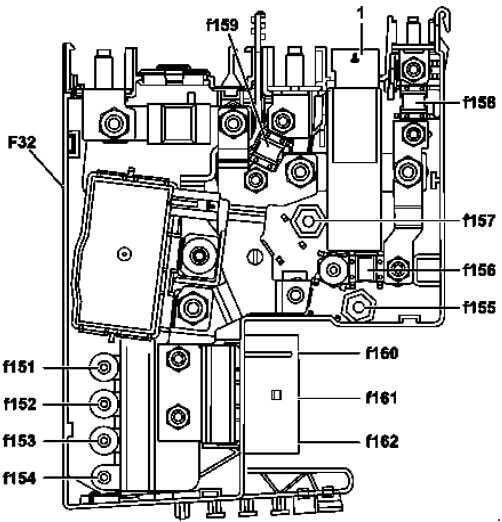

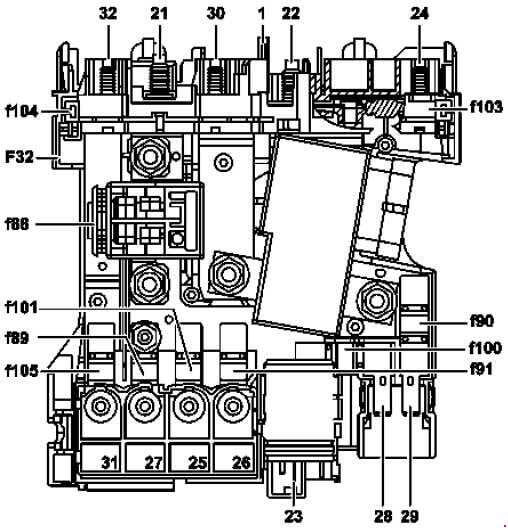

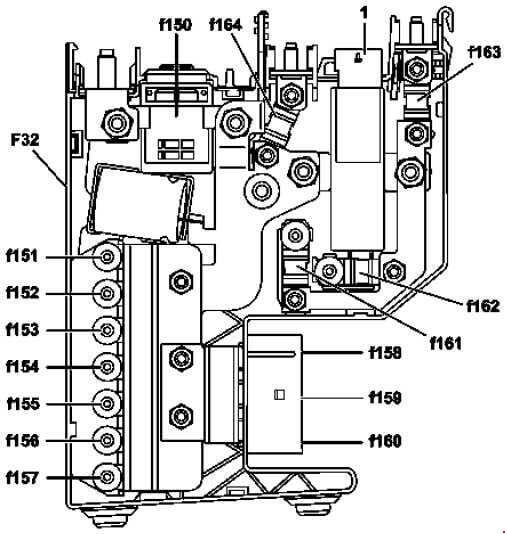

Блок силовых предохранителей, передний (до 2010 года)
| № | А | Назначение предохранителя |
|---|---|---|
| 88 | - |
Пиропредохранитель:
Генератор
Стартер
|
| 89 | 125 | Передний блок управления SAM с модулем предохранителей и реле |
| 90 | 40 |
ECO Start-Stopp: Блок управления SAM с модулем предохранителей и реле в задней части салона
|
| 91 | 80 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием |
| 100 | 40 | Регулятор вентилятора |
| 101 | 60 |
Действительно для АКБ спереди: Передний блок управления SAM с модулем предохранителей и реле
|
| 60 |
Дизель (Великобритания):
Держатель предохранителя, блок управления задней левой двери
Держатель предохранителя, блок управления задней правой двери
|
|
| 103 | 150 |
Дизель: Дополнительный электроподогреватель
|
| 150 |
Бензин (Великобритания):
Держатель предохранителя, блок управления задней левой двери
Держатель предохранителя, блок управления задней правой двери
|
|
| 104 | 70 | Блок предохранителей салона |
| 105 | 100 | Передний блок управления SAM с модулем предохранителей и реле |
| 106 | 150 | Блок управления SAM с модулем предохранителей и реле в задней части салона |
| 107 | - | - |
| 108 | - | - |
| 109 | - | - |
| 110 | - | - |
Блок силовых предохранителей, передний (с 2010 года)
| № | А | Назначение предохранителя |
|---|---|---|
| 150 | 400 |
без "ECO Start-Stopp":
Пиропредохранитель 88 (F32f88)
|
| 200 |
ECO Start-Stopp:
Генератор
Стартер
|
|
| 151 | 100 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием |
| 152 | 150 | Передний блок управления SAM с модулем предохранителей и реле |
| 153 | - |
-
|
| 60 |
"ECO Start-Stopp" и расположение АКБ спереди: Передний блок управления SAM с модулем предохранителей и реле
|
|
| 154 | 60 |
без "ECO Start-Stopp" и расположение АКБ спереди: Передний блок управления SAM с модулем предохранителей и реле
|
| 150 |
Дизель и "ECO Start-Stopp": Дополнительный электроподогреватель
|
|
| 155 | - | - |
| 156 | 150 |
Дизель без "ECO Start-Stopp": Дополнительный электроподогреватель
|
| 100 |
ECO Start-Stopp: Передний блок управления SAM с модулем предохранителей и реле
|
|
| 157 | 100 |
Электрогидравлический усилитель рулевого управления
|
| 100 |
Блок управления электроусилителем рулевого управления (N68)
|
|
| 158 | 50 |
без "ECO Start-Stopp": Регулятор вентилятора
|
| 150 |
ECO Start-Stopp: Блок управления SAM с модулем предохранителей и реле в задней части салона
|
|
| 159 | 50 |
Мультифункциональный блок управления для спецавтомобиля
|
| 200 |
ECO Start-Stopp: Реле дополнительной АКБ
|
|
| 160 | 50 |
ECO Start-Stopp: Регулятор вентилятора
|
| 161 | 100 |
без "ECO Start-Stopp": Передний блок управления SAM с модулем предохранителей и реле
|
| 50 |
ECO Start-Stopp: Многофункциональный блок управления для спецавтомобиля
|
|
| 162 | - |
-
|
| 163 | 150 |
без "ECO Start-Stopp": Блок управления SAM с модулем предохранителей и реле в задней части салона
|
| 164 | 80 |
без "ECO Start-Stopp": Блок управления SAM с модулем предохранителей и реле в задней части салона
|
Назначение и расположение предохранителей и реле в Мерседес E-Class купе (С207) и Мерседес А207 кабриолет. Оборудованных бензиновым двигателем: 1.8 л. (Е200, Е250), 2.0 л. (Е200, Е250), 3.0 л. (Е400), 3.5 л. (Е300, Е350, Е400),
Расположение и назначение предохранителей и реле в Мерседес ЦЛС (C218) и Мерседес ЦЛС Шутинг Брейк (X218). Оборудованных бензиновым двигателем 3.5 л. (CLS 300, CLS 350, CLS 400), 4,7 л. (CLS 500), 5.5 л. (CLS 63 AMG) или
Назначение и расположение предохранителей и реле в Мерседес C-Class (в кузове W204 - седан / S204 - универсал / C204 - купе). Оборудованных бензиновым двигателем: 1.6 л. (C180), 1.8 л. (C180, C200, C250), 2.5 л. (C230), 3.0 л.
Расположение и назначение предохранителей и реле в Мерседес W212 и Мерседес S212 универсал. Оборудованных бензиновым двигателем 1.6 л. (E180), 1.8 л. (E200, E250), 2.0 л. (E200, E250), 3.0 л. (E300, E400), 3.5 л. (E300, E350,
Назначение и расположение предохранителей и реле в Мерседес CLA (C117). Оборудованных бензиновым двигателем: 1.6 л. (CLA 180, CLA 200), 2.0 л. (CLA 220, CLA 250, CLA 45 AMG) или с дизельным двигателем 1.5 л. (CLA 180 CDI), 1.8 л.
