2006-2014 Mercedes-Benz Sprinter W906
Назначение и расположение предохранителей и реле Mercedes-Benz Sprinter W906 оборудованный бензиновым двигателем 1.8 л. M271 (216, 316 и 316 NGT), 3.5 л. М272 (224, 324, 424, 524) или с дизельным двигателем 2.1 л. OM651 (210, 211, 216, 310, 313, 316, 416, 510, 513, 516), 3.0 л. OM642 (218, 219, 318, 319, 418, 419, 518, 519) (2006-2014)

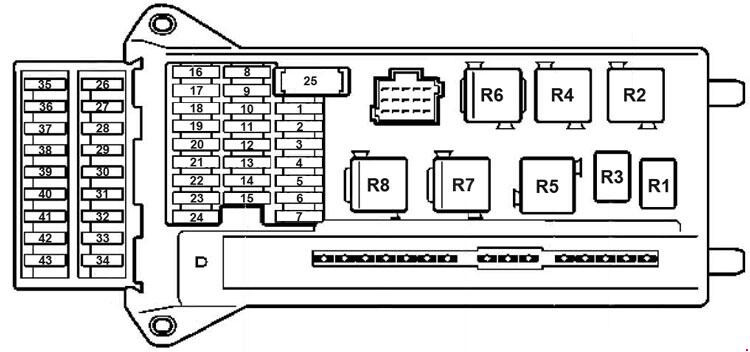

Главный блок предохранителей в салоне

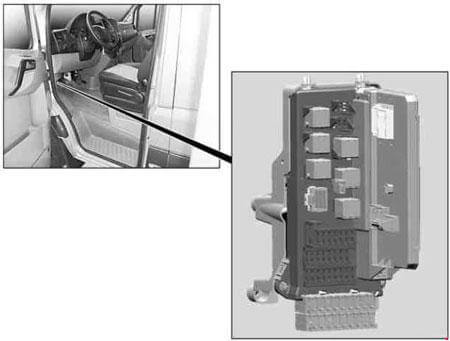

Блок предохранителей находится в пространстве для ног на левой стороне автомобиля.
- Разблокирован
- Заблокирован
- Открывание: разблокируйте быстродействующий затвор 1 и снимите крышку.
- Закрывание: установите крышку внизу и захлопните. Крышка должна зафиксироваться.
- Заблокируйте 2 быстродействующий затвор.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Звуковой сигнал |
| 2 | 25 | Блокировка рулевой колонки (ELV), электронный выключатель зажигания и стартера (EZS) |
| 3 | 10 | Клемма 30z (бензиновые двигатели), электронный выключатель зажигания и стартера (EZS), комбинация приборов |
| 4 | 5 | Переключатель света (LDS), блок переключателей на центральной консоли (OBF; клемма 30) |
| 5 | 30 | Передний стеклоочиститель |
| 6 | 15 | Топливный насос |
| 10 | Управление двигателем, клемма 87 (5) (автомобили с кодом MI6/XM0) | |
| 7 | 5 | Модуль трубы колонки рулевого управления (MRM) |
| 8 | 20 | Управление двигателем, клемма 87 (2) |
| 9 | 20 | Управление двигателем, клемма 87 (3) (автомобили с бензиновым двигателем) |
| 25 | Управление двигателем, клемма 87 (3) (автомобили с дизельным двигателем) | |
| 25 | Управление двигателем, клемма 87 (1) (автомобили с кодом MI6/XM0) | |
| 10 | 10 | Управление двигателем, клемма 87 (4) |
| 11 | 15 | Клемма 15R |
| 12 | 10 | Подушка безопасности, клемма 15R |
| 13 | 15 | Аудиомодуль, прикуриватель, освещение перчаточного ящика, грузоподъемный борт изготовителя кузова, гнездо электропитания PND (мобильная навигационная система) |
| 14 | 5 | Переключатель света (LDS), комбинация приборов, диагностический разъем, деактивирование сигнализатора движения задним ходом, система защиты от кражи с отслеживанием автомобиля , клемма 15 |
| 15 | 5 | Система регулировки угла наклона фар (LWR), система отопления в передней части автомобиля |
| 16 | 10 | Управление двигателем, клемма 87 (1) |
| 17 | 10 | Подушка безопасности |
| 18 | 7.5 | Клемма 15, выключатель стоп-сигнала |
| 19 | 7.5 | Внутреннее освещение, клемма 30 |
| 20 | 25 | Клемма 30, правый передний стеклоподъемник , модуль регистрации и возбуждения сигналов |
| 21 | 5 | Блок управления двигателя, клемма 15 |
| 22 | 5 | ABS, ESP, клемма 15 |
| 23 | 20 | Стартер, клемма 50 |
| 25 | Стартер, клемма 50 | |
| 10 | Управление двигателем, клемма 87 (6) (автомобили с кодом MI6/XM0) | |
| 24 | 10 | Компоненты двигателя, клемма 15 (дизельные двигатели) |
| 10 | Блок управления (автомобили с двигателем на природном газе NGT) | |
| 25 | 25 | Розетка передней панели |
| 26 | 25 | Блок управления двери водителя |
| 27 | 10 | Диагностический разъем |
| 28 | 25 | Тормозная система (клапаны) |
| 29 | 40 | Тормозная система (подкачивающий насос) |
| 30 | 7.5 | M272, OM651: Электродвигатели клемма 87 (5) |
| 10 | OM642: Электродвигатели клемма 87 (5) | |
| 31 | 7.5 | OM651, M271, M272: Электродвигатели клемма 87 (6) |
| 10 | OM642: Электродвигатели клемма 87 (6) | |
| 32 | 30 | Фароочиститель |
| 33 | 15 | Противоугонная сигнализационная система (EDW), проблесковый маячок/СГУ |
| 34 | 10 | Модуль дополнительных указателей поворота(после 03/07) |
| 35 | 15 | Радиоприемник 1 DIN |
| 20 | Радиоприемник 2 DIN | |
| 36 | 7.5 | Мобильный телефон, тахограф, держатель навигационной системы |
| 37 | 30 | Вентилятор в передней части салона, система дополнительного отопления, ступень вентилятора 1 |
| 38 | 7.5 | Таймер системы дополнительного отопления, радиоприемник, электрооборудование для доукомплектации – гнездо по норме DIN, система FleetBoard, прибор защиты от кражи с отслеживанием автомобиля |
| 39 | 30 | Подогрев сиденья |
| 40 | 10 | Электрооборудование кузова, сторонние производители |
| 5 | Блок управления тормозной системы | |
| 41 | 10 | Кондиционер спереди, CD-чейнджер, система отопления, система отопления задней части салона |
| 42 | 10 7.5 |
Датчик движения, комфортное освещение, спутниковый радиоприемник, лампа для чтения и фонарь освещения грузового отсека, освещение багажной секции |
| 43 | 7.5 | Кондиционер в задней части салона |

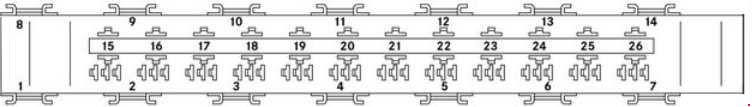

| Реле |
||
| R1 | Реле звукового сигнала | |
| R2 | Реле переднего стеклоочистителя, режим 2 Реле стеклоочистителей, ступень 1/2 |
|
| R3 | Реле топливного насоса | |
| Реле стартера, клемма 15 (автомобили с кодом MI6/XM0) | ||
| R4 | Реле переднего стеклоочистителя, режим 1 Реле вкл. / выкл. стеклоочистителей |
|
| R5 | Реле стартера, клемма 50 | |
| R6 | Реле, клемма 15R | |
| R7 | Реле управления двигателем, клемма 87 | |
| R8 | Реле, клемма 15 | |

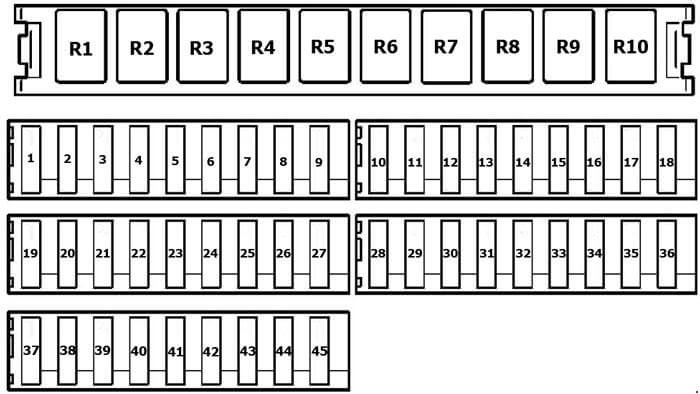

Блок предохранителей в каркасе сиденья водителя
1. Стопорные пружины
Блок предохранителей находится на внешней стороне в ящике в каркасе сиденья водителя.
- Открывание: установите сиденье в крайнее заднее положение
- Нажмите обе стопорные пружины 1 вниз и снимите крышку.
- Закрывание: установите крышку внизу и захлопните. Крышка должна зафиксироваться.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 5 | Регулирование положения зеркал, реле обогрева заднего стекла |
| 2 | 30 | Задний стеклоочиститель |
| 3 | 5 | Таймер отопителя, видеокамера заднего хода, переключатель на нейтральную передачу (при системе облегчения трогания с места, полном приводе и функции продолжения работы двигателя), электрооборудование для доукомплектации – гнездо DIN (крыша), система FleetBoard, система защиты от кражи с отслеживанием автомобиля, освещение аварийного молотка в задней части автомобиля, освещение аварийного выхода |
| 4 | 7.5 | Тахограф, cистема автоматического регулирования частоты вращения (ADR), механизм отбора мощности, соединительное приспособление для прицепа (AAG) |
| 5 | 10 | Блок управления системой переключения передач (EGS), клемма 87 |
| 5 | Функция пуска, выключения двигателя ECO, переключатель капота | |
| 6 | 5 | Полный привод |
| 10 | Полный привод, система регулирования дорожного просвета (ENR), дополнительный масляный насос | |
| 7 | 7.5 | Модуль рычага управления АКПП (EWM) |
| 10 | Модуль рычага управления АКПП (EWM) | |
| 15 | Модуль рычага управления АКПП (EWM) | |
| 8 | 10 | Самосвал с опрокидыванием кузова на три стороны/грузоподъемный борт, клемма 15, PARKTRONIC |
| 9 | 15 | СГУ/вентилятор в крыше |
| 7.5 | Муфта компрессора системы кондиционирования воздуха, отключаемый предупредительный зуммер для сигнализатора движения задним ходом | |
| 10 | 25 | Оборудование кузова, клемма 30 |
| 11 | 15 | Оборудование кузова, клемма 15 |
| 12 | 10 | Оборудование кузова, клемма D+ |
| 13 | 10 | Дополнительный модуль указателей сигнала поворота (до 03/07) |
| 30 | Кондиционера в задней части салона | |
| 20 | Топливный насос FSCM (контрольный модуль измерения уровня топлива) | |
| 15 | Реле топливного насоса без FSCM (автомобили с кодом MI6/XM0) | |
| 14 | 20 | Розетка прицепа |
| 15 | 25 | Соединительное приспособление для прицепа (AAG) |
| 16 | 7.5 | Система контроля давления в шинах (RDK), Parktronic |
| 17 | 25 | Блок управления параметрируемым спецмодулем (PSM) |
| 18 | 25 | Блок управления параметрируемым спецмодулем (PSM) |
| 19 | 5 | Потолочная блок-панель управления (DBE) |
| 10 | Потолочная блок-панель управления (DBE) | |
| 25 | Подъемно-сдвижной люк, потолочная блок-панель управления (DBE) | |
| 10 | Система "ERA-GLONASS" | |
| 20 | 7.5 | Контурные фонари, освещение номерного знака, идентификационный фонарь |
| 21 | 30 | Обогрев заднего стекла без EDW (противоугонной сигнализационной системы) |
| 15 | Обогрев заднего стекла с EDW (противоугонной сигнализационной системы) | |
| 22 | 15 | Обогрев заднего стекла |
| 20 | Гнездо электропитания автомобиля | |
| 23 | 10 | Электрооборудование кузова, сторонний производитель |
| 15 | Розетка в задней части салона, слева | |
| 24 | 15 | Розетка короба сиденья водителя |
| 25 | 15 | Розетка в задней части салона справа |
| 26 | 25 | Дополнительный жидкостный отопитель |
| 27 | 25 | Дополнительный подогреватель |
| 20 | Дополнительный воздушный отопитель | |
| 28 | 30 | Кондиционер в задней части салона (до 03/07) |
| 7.5 | CNG, клемма 87 | |
| 25 | Реле стартера SRB (блок предохранителей и реле; автомобили без буферной аккумуляторной батареи) Стартер при поддержке бортовой сети за счет дополнительной аккумуляторной батареи |
|
| 29 | 10 | Полный привод |
| 30 | Полный привод | |
| 7.5 | Клемма 87 (7) газотопливная система, автомобили с двигателем на природном газе NGT | |
| 30 | 30 | Пневмоподвеска (компрессор), усилитель тормозного привода (для стран Северной Америки) |
| 10 | Привод на все колеса (компрессор) | |
| 15 | Вентилятор дополнительного теплообменника | |
| 31 | 15 | Сдвижная дверь слева, вентилятор в задней части салона |
| 30 | Сдвижная дверь слева, вентилятор в задней части салона | |
| 15 | Усилитель механизма закрывания сдвижной двери, слева | |
| 32 | 10 | Keyless Entry |
| 5 | Система SCR – реле управления системы нейтрализации отработавших газов | |
| 33 | 30 | Сдвижная дверь справа, блок подвески (ENR) |
| 15 | Усилитель механизма закрывания сдвижной двери, справа | |
| 34 | 30 | Левая сдвижная дверь (до 03/07) |
| 20 | Система SCR – система отопления 1, восстановитель AdBlue®, автомобили с системой нейтрализации отработавших газов дизельного двигателя | |
| 35 | 30 | Тормозной бустер |
| 5 | Система SCR – система отопления 2, восстановитель AdBlue®, автомобили с системой нейтрализации отработавших газов дизельного двигателя | |
| 36 | 15 | Система SCR – управление и система отопления 3, восстановитель AdBlue®, автомобили с системой нейтрализации отработавших газов дизельного двигателя |
| 37 | 5 | Система COLLISION PREVENTION ASSIST / FCW (система предупреждения о столкновении спереди) Сигнализация перестроения / BSM (система контроля мертвой зоны) |
| 38 | 10 | Мультифункциональная видеокамера (MK) с системой адаптации фар дальнего света с функцией предупреждения о съезде с полосы движения |
| 39 | 7.5 | Электрооборудование кузова (развозная эксплуатация), усиленная система кондиционирования воздуха в задней части автомобиля |
| 15 | Потолочный вентилятор, сирена | |
| 40 | 15 | Зарядный ток от буферной аккумуляторной батареи (автомобили с буферной аккумуляторной батареей) |
| 41 | 7.5 | SAM (модуль регистрации и возбуждения сигнала) опорное напряжение буферной аккумуляторной батареи |
| 42 | 30 | Система кондиционирования воздуха в задней части автомобиля |
| 43 | 10 | Электрическая подножка / сдвижная дверь, справа |
| 44 | 10 | Электрическая подножка / сдвижная дверь, слева |
| 45 | 5 | Электрическая подножка, модуль управления и предупредительный зуммер |
| Реле |
||
| R1 | Реле кл. D+ производителя кузова | |
| R2 | Реле кл. 15 производителя кузова | |
| R3 | Реле освещения | |
| Реле грузоподъемного борта | ||
| R4 | Реле фароомывателя | |
| R5 | Реле проблескового маячка | |
| R6 | Реле звукового сигнала EDW (EDW - противоугонная сигнализационная система) | |
| R7 | Не используется | |
| R8 | Реле СГУ | |
| R9 | Реле циркуляционного насоса | |
| R10 | Не используется | |
Реле в каркасе левого переднего сиденья
| № | Назначение реле |
|---|---|
| R1 | Реле стартера, автомобили с правосторонним расположением рулевого управления |
| R2 | Реле разгрузки, клемма 15 |
| R3 | Реле, клемма 15, стартер |
| R4 |
Реле вторичного нагнетания воздуха / насоса вторичного воздуха
|
|
Реле системы SCR, автомобили с системой нейтрализации отработавших газов
|
|
| R5 | Реле топливного насоса |
| R6 | Реле вентилятора спереди, ступень вентилятора 1 |
| R7 | Реле разгрузки, клемма 15 R |
| R8 |
Реле стартера, дополнительная аккумуляторная батарея
|
|
Реле стартера, автомобили с левосторонним расположением рулевого управления
|
|
| R9 | Реле 1, система обогрева заднего стекла |
| R10 | Реле 2 системы обогрева заднего стекла с EDW (противоугонной сигнализационной системой) |
| Реле плужного снегоочистителя, ближний свет слева | |
| R11 | Реле 1, электрическая подножка слева |
| Реле плужного снегоочистителя, ближний свет справа | |
| R12 | Реле 2, электрическая подножка слева |
| Реле плужного снегоочистителя, дальний свет слева | |
| R13 | Реле разгрузки, клемма 15 (2) |
| Реле плужного снегоочистителя, дальний свет справа | |
| R14 | Реле 1, система обогрева ветрового стекла |
| R15 | Реле, изготовитель кузова, клемма 15 |
| R16 | Реле, изготовитель кузова, клемма 61 (D+) |
| R17 |
Реле оборудования для доукомплектации грузоподъемным бортом
|
|
Реле комфортабельного освещения
|
|
| R18 |
Реле фароочистителя
|
| R19 | Реле маячка с сиреной |
| R20 | Реле системы EDW (противоугонной сигнализационной системы), звуковой сигнал |
| R21 |
Реле контурного / идентификационного фонарей (для стран Северной Америки)
|
|
Реле фонарей освещения номерного знака (развозная эксплуатация)
|
|
|
Реле вентилятора, дополнительного воздушного отопления, ступень вентилятора 1
|
|
| R22 | Реле вентилятора, дополнительного воздушного отопления, ступень вентилятора 2 |
| R23 | Реле маячка с сиреной |
| Реле, клемма 61 (D+), прибор защиты от кражи с отслеживанием автомобиля | |
| R24 | Реле 1, электрическая подножка справа |
| R25 | Реле 2, электрическая подножка справа |
| R26 | Реле сигнализатора движения задним ходом выкл. |
| Реле прибора защиты от кражи с отслеживанием автомобиля |
Блок предохранителей в пространстве для ног водителя
Входной блок предохранителей в отсеке для аккумуляторной батареи в пространстве для ног водителя.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 80 | Реле предпускового подогрева двигателя |
| 40 | Насос вторичного воздуха (автомобили с бензиновым двигателем ) | |
| 2 | 80 | Вентилятор системы охлаждения двигателя - кондиционер |
| 25 | Реле, клемма 15, стартер (автомобили с кодом MI6/XM0; автомобили с буферной аккумуляторной батареей) Реле стартера, без поддержки (автомобили с буферной аккумуляторной батареей) |
|
| 70 | Вентилятор системы охлаждения двигателя (автомобили без буферной аккумуляторной батареи) | |
| 40 | Электровентилятор системы кондиционирования воздуха – кабина (автомобили без буферной аккумуляторной батареи) Электровентилятор системы кондиционирования воздуха – кабина с перегородкой или с усиленной системой кондиционирования в задней части автомобиля (автомобили без буферной аккумуляторной батареи) |
|
| 60 | Электровентилятор системы кондиционирования воздуха – кабина с перегородкой или с усиленной системой кондиционирования в задней части автомобиля (автомобили с колесной базой 3665 мм; автомобили без буферной аккумуляторной батареи) | |
| 3 | 80 | Модуль регистрации и возбуждения сигналов / блок предохранителей и реле (автомобили без буферной аккумуляторной батареи) |
| 4 | 150 | Дополнительная аккумуляторная батарея в моторном отсеке, тормоз-замедлитель (автомобили без буферной аккумуляторной батареи) |
| 5 | 150 | Клемма 30, блоки предохранителей, модуль регистрации и возбуждения сигналов / блок предохранителей и реле (автомобили без буферной аккумуляторной батареи) |
| 6 | - | Опорная точка каркаса сиденья (перемычка) |
| 7 | 150 | Дополнительное отопительное устройство (РТС) (автомобили без буферной аккумуляторной батареи) |
| 80 | Система кондиционирования воздуха в задней части автомобиля, усиленная (автомобили без буферной аккумуляторной батареи) |
Блок силовых предохранителей в каркасе сиденья водителя
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | Резервный |
| 2 | 80 | Модуль регистрации и возбуждения сигналов (SAM) / модуль предохранителей и реле (SRB) |
| 3 | - | Резервный |
| 4 | 150 | Вход буферной аккумуляторной батареи |
| 5 | 150 | SAM (модуль регистрации и возбуждения сигнала) / SRB (блок предохранителей и реле), клемма 30 блок предохранителей |
| 6 | - | - |
| 7 | - | - |
| 8 | 100 | Тормоз-замедлитель, в сочетании с реле разъединителя аккумуляторной батареи |
| 9 | 150 | Дополнительная аккумуляторная батарея |
| 10 | 250 |
Гидравлический насос привода плужного снегоочистителя
Грузоподъемный борт
Самосвал
|
| № | А | Назначение предохранителя |
|---|---|---|
| 12 | - | Резервный |
| 13 | 150 | Электрическое дополнительное отопительное устройство (PTC) |
| 80 | Система кондиционирования воздуха в задней части автомобиля, усиленная | |
| 14 | 60 | Электровентилятор системы кондиционирования воздуха – кабина без перегородки или с усиленной системой кондиционирования воздуха в задней части автомобиля (автомобили с колесной базой 3665 мм) |
| 40 | Электровентилятор системы кондиционирования воздуха – кабина с перегородкой или с усиленной системой кондиционирования воздуха в задней части автомобиля Электровентилятор системы кондиционирования воздуха – кабина, открытая модификация автомобиля |
|
| 70 | Электрический вентилятор | |
| 15 | - | Резервный |
| 16 | 100 | Тормоз-замедлитель, не в сочетании с реле разъединителя аккумуляторной батареи |
| 150 | Реле разъединителя аккумуляторной батареи | |
| 17 | - | Резервный |
| 18 | 300 | Генератор |
Назначение и расположение предохранителей в Citroen C6, оборудованный бензиновым двигателем 3.0 л. V6 (ES9) или с дизельным двигателем 2.2 л. HDi, 2.7 л. V6 HDi, 3.0 л. V6 HDi (2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012)
Назначение и расположение предохранителей в Citroen C5 первого поколения (в кузове седан и C5 Break универсал). Оборудованный бензиновым двигателем: 1.8 л. EW7, 2.0 л. EW10, 3.0 л. V6 ES9, или с дизельным двигателем 1.6 л. DV6,
Назначение и расположение предохранителей и реле в Ford Kuga оборудованный бензиновым двигателем: 1.5 л., 1.6 л., 2.0 л. EcoBoost, 2.5 л. Duratec или с дизельным двигателем: 2.0 л. TDCi (2012, 2013, 2014, 2015, 2016, 2017, 2018,
Расположение и назначение предохранителей в Citroen Jumper и Citroen Relay, с дизельным двигателем 2.2 л. (2.2 HDi) или 3.0 л. (3.0 HDi) (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014)
