Назначение и расположение предохранителей и реле Mitsubishi Pajero Sport / L200 / Montero Sport (1996-2008)

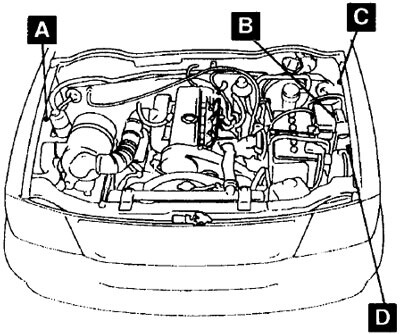

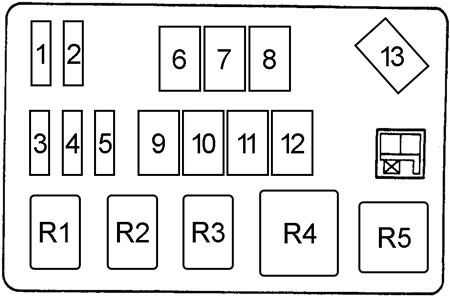

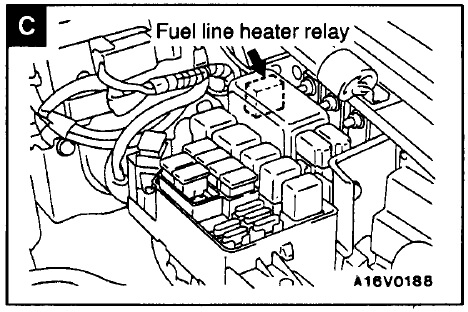

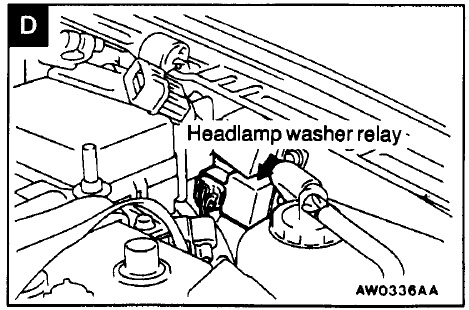

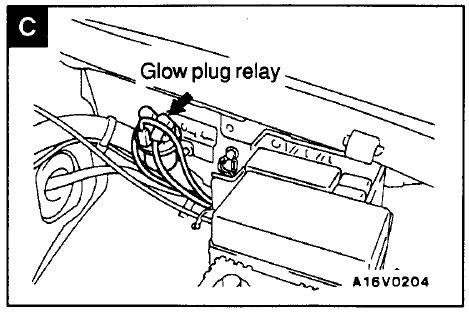

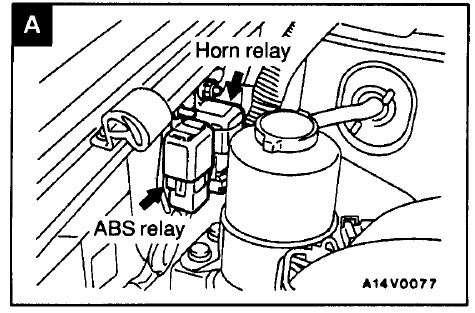

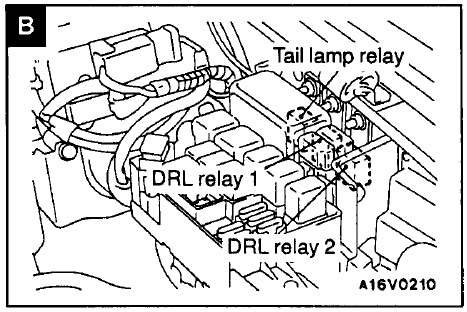

Моторное отделение

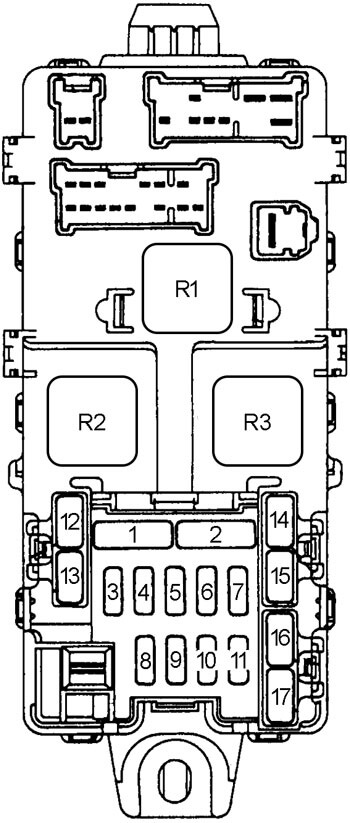

Блок предохранителей в салоне автомобиля

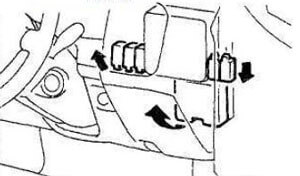

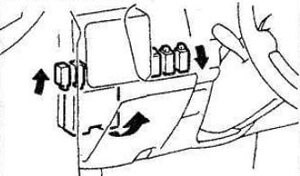

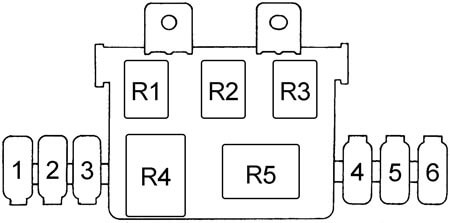

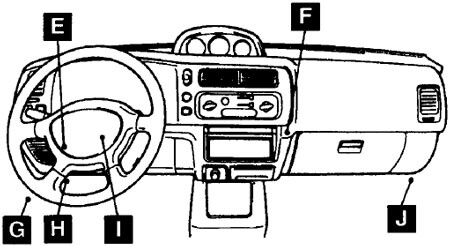

Блок реле в салоне:
1 - жгут проводов выключателя (замка) зажигания;
2 - реле розетки для подключения дополнительного оборудования;
3 - реле электродвигателя заднего отопителя;
4 - реле электростеклоподъемников;
5 - предохранитель (30 А) обогревателя окна двери задка;
6 - предохранитель (15 А) заднего отопителя;
7 - реле-таймер обогревателя окна двери задка и наружных зеркал;
8 - реле-прерыватель стеклоочистителя окна двери задка;
9 - предохранитель (15 А) розетки для подключения дополнительного оборудования;
10 - предохранитель (10 А) обогрева наружных зеркал
