2006-2018 Mitsubishi Pajero, Montero, Shogun
Назначение и расположение предохранителей и реле в Митсубиси Паджеро 4, Митсубиси Шоган и Митсубиси Монтеро. Оборудованных бензиновым двигателем: 3.0 л. - 6G72, 3.5 л. - 6G74, 3.8 л. - 6G75 или с дизельным двигателем 3.2 л. - 4M41 (2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)
Салон
- Блок предохранителей / реле подогрева сидений (Heated Seat Relay) / реле обогрева лобового стекла / зоны дворников (Wiper Deicer Relay) (LHD / RHD)
- Блок управления автоматической коробкой передач (A/T Control Relay) / блок управления двигателем (Engine Control Module)
Блок предохранителей в салоне (Вариант №1)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Катушки зажигания |
| 2 | 7.5 | Комбинация приборов, подрулевой переключатель, CAN, ETACS, датчик рысканья и поперечного ускорения, автоматический корректор света фар, иммобилайзер, датчик скорости автомобиля, блок управления раздаточной коробкой, блок управления подушками безопасности |
| 3 | 7.5 | Лампы заднего хода, блок управления автоматической коробкой передач, реле автоматической коробки передач, зеркало заднего вида с затемнением, блок управления двигателем, блок управления датчиком угла (Corner Sensor), датчиквращенияпереднегокарданноговала, датчиквращениязаднегокарданноговала, датчиквращениявходноговала, датчиквращениявыходноговала, Multivision дисплей, индикатор отключения подушки безопасности пассажира, блок управления раздаточной коробкой, блок управления подушками безопасности |
| 4 | 7.5 | - |
| 5 | 7.5 | Блок управления автоматической коробкой передач, привод заслонки смешивания воздуха в салоне, реле: (компрессор кондиционера / вентилятор кондиционера / подогреватель топлива / передний отопитель / подогрев сидений / автономный отопитель / задний отопитель / обогрев заднего стекла) |
| 6 | 7.5 | Обогрев зеркал, обогрев лобового стекла / зоны стеклоочистителей |
| 7 | 30 | - |
| 8 | 7.5 | Блок управления двигателем, реле топливного насоса (№1 и 2) |
| 9 | 15 | Прикуриватель, розетка |
| 10 | - | - |
| 11 | 7.5 | Электропривод зеркал, комбинация приборов |
| 12 | 7.5 | Блок управления двигателем, ABS, ASTC, зеркало заднего вида с затемнением, блок управления датчиком угла (Corner Sensor), G-сенсор, HBB зуммер, датчик угла поворота рулевого колеса, люк |
| 13 | - | - |
| 14 | 15 | Задний стеклоочиститель и омыватель, ETACS |
| 15 | 15 | Центральный замок, генератор, диагностический разъем, электропривод зеркал |
| 16 | 10 | Задний противотуманный свет |
| 17 | - | - |
| 18 | - | - |
| 19 | 30 | Отопитель |
| 20 | 30 | Обогрев заднего стекла, обогрев зеркал |
| 21 | 20 | Люк |
| 22 | 10 | ABS, ASTC |
| 23 | 20 | Подогрев сидений |
| 24 | 10 | Подсветка подножек и проемов дверей |
| 25 | 10 | Блок управления раздаточной коробкой |
| 26 | 10 | Блок управления двигателем, перепускной клапан рециркуляции отработавших газов, клапан изменения геометрии впускного коллектора |
| 27 | 10 | 4M41-A/T: Блок управления двигателем, реле стартера |
| 28 | - | - |
| 29 | 20 | Запасной предохранитель |
| 30 | 10 | Запасной предохранитель |
| 31 | 30 | Запасной предохранитель |
| 32 | 25 | Запасной предохранитель |
| Реле | ||
| R1 | Обогрев заднего стекла | |
| R2 | Передний отопитель | |
| R3 | Стеклоподъемники | |
| R4 | 6G7: Топливный насос №1 | |
| R5 | Задний противотуманный свет | |
| R6 | 6G7: Топливный насос №2 | |
| R7 | Прикуриватель | |
| R8 | Задний отопитель | |
Блок предохранителей в салоне (вариант №2)

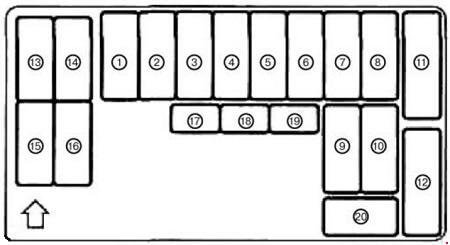

Автомобили с левым рулем

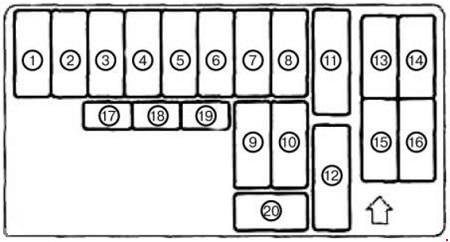

Автомобили с правым рулем
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | - | Не используется |
| 3 | 10 | Радио |
| 4 | 15 | Прикуриватель |
| 5 | 10 | Реле (отопитель и т.п.) |
| 6 | 10 | Комбинация приборов |
| 7 | 20 | Блок управления двигателем |
| 8 | 10 | Лампы заднего хода |
| 9 | 10 | Задний противотуманный фонарь |
| 10 | 20 | Центральный замок |
| 11 | 30 | Обогрев заднего стекла |
| 12 | 30 | Отопитель |
| 13 | 20 | Автомобили с левым рулем: Люк |
| 10 | Автомобили с правым рулем: Обогрев зеркал | |
| 14 | 10 | Автомобили с левым рулем: ABS |
| 20 | Автомобили с правым рулем: Подогрев сидений | |
| 15 | 20 | Автомобили с левым рулем: Подогрев сидений |
| 10 | Автомобили с правым рулем: ABS | |
| 16 | 10 | Автомобили с левым рулем: Обогрев зеркал |
| 20 | Автомобили с правым рулем: Люк | |
| 17 | 10 | Запасной предохранитель |
| 18 | 15 | Запасной предохранитель |
| 19 | 20 | Запасной предохранитель |
| 20 | 30 | Запасной предохранитель |
Моторный отсек
- Правый руль (RHD): Реле (№1) ABS / Реле (№2) ABS
- Реле (№1) ABS (LHD) / Реле (№2) ABS (LHD) / блок реле
- Реле переднего противотуманного света / реле вентилятора кондиционера / реле звукового сигнала
- Реле автономного отопителя (№1) / реле автономного отопителя (№2)
- 4M41: Реле свечей накала
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 140 | Блок предохранителей в моторном отсеке (предохранитель № "2", "6", "7", "8", "9", "10", "11", "12", "18", "19", "29", "30") |
| 2 | 60 | Блок предохранителей в салоне (предохранитель № "15", "16", "17", "18", "19", "20") |
| 3 | 40 | Замок зажигания, стартер, блок предохранителей в салоне (предохранитель № "22", "23", "25") |
| 4 | 30 | Стеклоподъемники, омыватели фар, электропривод сидений, блок предохранителей в салоне (предохранитель № "21") |
| 5 | 20 | Блок управления двигателем (датчик расходавоздуха, датчикположенияраспределительного вала (6G75),датчик поворота коленчатого вала (6G75),клапанEGR, блок управления двигателем и автоматической коробкой передач, блок управления двигателем(4M41),релеуправлениядвигателем, клапанрециркуляцииотработавшихгазов,релесвечинакаливания, блок управления иммобилайзером,форсунки,левыйкислородныйдатчик,регулирующийклапанподачимасла,клапануправленияпродувкой, правый кислородный датчик, реледроссельной заслонки, Variable Induction Control Solenoid Valve,клапануправлениязавихрением, клапануправленияизменяемойгеометрией(4M41-A/T)) |
| 6 | 20 | Топливный насос, датчик уровня топлива |
| 7 | 25 | Задний отопитель |
| 8 | 25 | Розетка для подключения дополнительного оборудования / прикуриватель, блок предохранителей в салоне (предохранитель № "24") |
| 9 | 25 | Подогреватель топлива |
| 10 | 25 | Вентилятор кондиционера |
| 11 | 20 | Задний кондиционер и отопитель |
| 12 | 15 | Сирена сигнализации, обогрев лобового стекла / зоны стеклоочистителей |
| 13 | 10 | Звуковой сигнал, реле звукового сигнала |
| 14 | 20 | Блок управления автоматической коробкой передач, блок управления двигателем и автоматической коробкой передач |
| 15 | 10 | Аварийная сигнализация, указатели поворота, генератор |
| 16 | 15 | Лампы стоп-сигнала, блок управления ASTC, блок управления двигателем / автоматической коробкой передач |
| 17 | 10 | Аудиосистема, панель управления аудиосистемой, центральный дисплей, компасс, реле прикуривателя, блок управления ETACS, Multivision дисплей, задний дисплей |
| 18 | 15 | Освещение салона, блок управления CAN, подрулевой переключатель, центральный дисплей, комбинация приборов, блок управления ETACS, система громкоговорящей связи, датчик неисправности ламп, блок управления отключением линии, Multivision дисплей, аудиосистема, задний дисплей, датчик / сирена / индикатор противоугонной системы, датчик угла поворота рулевого колеса, люк, USB |
| 19 | 10 | Кондиционер |
| 20 | 15 | Передние противотуманные фары |
| 21 | - | - |
| 22 | 20 | Передний стеклоочиститель и омыватель |
| 23 | 7.5 | Правый габаритный свет, индикатор включенной передачи, выключатель "ASC Off", панель управления аудиосистемой, комбинация приборов, выключатель противотуманных фар, освещение перчаточного ящика, выключатель аварийной сигнализации, выключатель круиз-контроля, механический корректор фар, выключатель подогрева сидений, подсветка номерного знака, индикатор отключения подушки безопасности, освещение салона, панель управления задним кондиционером и отопителем, выключатель задней блокировки дифференциала, парктроники, блок клавиш на руле |
| 24 | 7.5 | Левый габаритный свет |
| 25 | 10 | Галогеновые лампы: Правый ближний свет |
| 20 | Ксеноновые лампы: Правый ближний свет | |
| 26 | 10 | Галогеновые лампы: Левый ближний свет, корректор света фар |
| 20 | Ксеноновые лампы: Левый ближний свет, автоматический корректор света фар | |
| 27 | 10 | Правый дальний свет |
| 28 | 10 | Левый дальний свет |
| 29 | 30 | Аудиосистема |
| 30 | 50 | Автономный отопитель |
Дополнительный блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 31 | 60 | HBB, EBD, ABS |
| 32 | 40 | Тормозная система, HBB |
| 33 | 80 | Реле свечей накала |
Блок реле в моторном отсеке №1
| № | Назначение реле |
|---|---|
| R14 | 4M41: Стартер |
| R15 | Блок управления двигателем |
| R16 | Компрессор кондиционера |
| R17 | ABS (клапана) |
| R18 | 4M41: Подогреватель топлива |
| R19 | 6G7: Дроссельная заслонка |
Блок реле в моторном отсеке №2
| № | Назначение реле |
|---|---|
| R19 | без ASTC: Звуковой сигнал |
| R20 | с ASTC: Звуковой сигнал |
