1977-1993 ČZ 350 тип 472

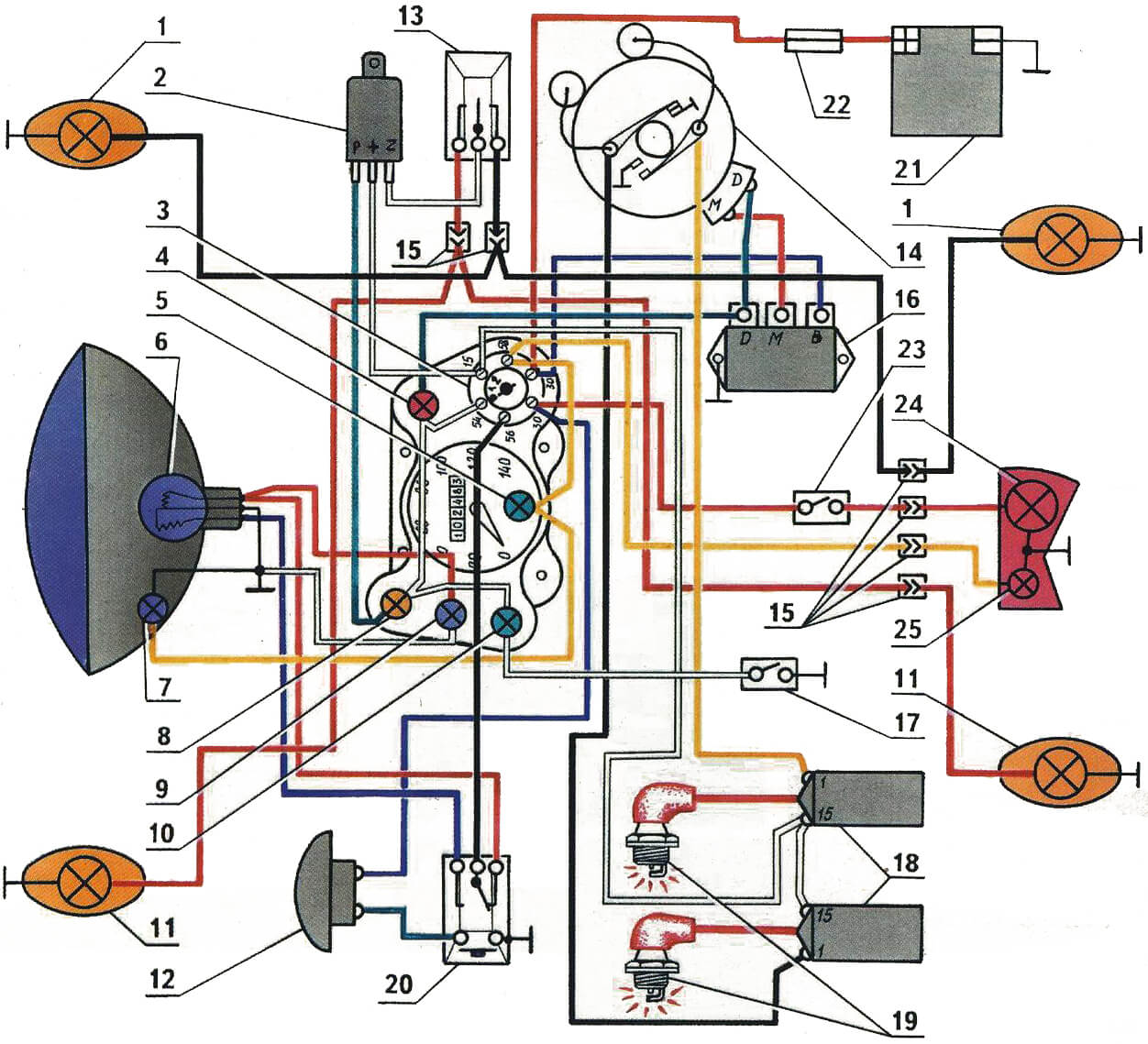

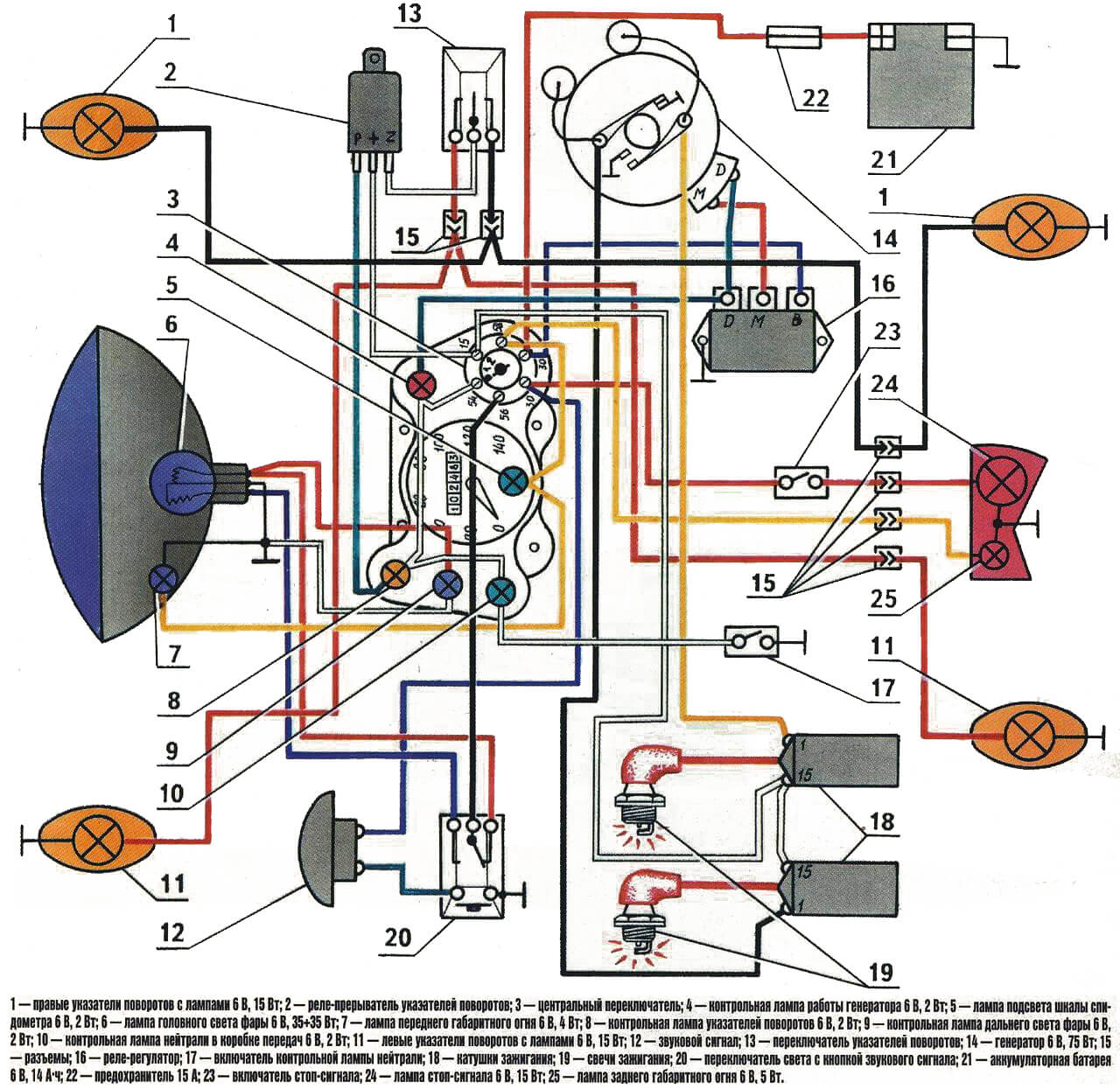

Схема электрооборудования мотоциклов ČZ 350 тип 472.3 и 472.4

1. Правые указатели поворотов с лампами 6 В, 15 Вт;
2. Реле-прерыватель указателей поворотов;
3. Центральный переключатель;
4. Контрольная лампа работы генератора 6 В, 2 Вт;
5. Лампа подсветки шкалы спидометра 6 В, 2 Вт;
6. Лампа головного света фары 6 В, 35+35 Вт;
7. Лампа переднего габаритного огня 6 В, 4 Вт;
8. Контрольная лампа указателей поворотов 6 В, 2 Вт;
9. Контрольная лампа дальнего света фары 6 В, 2 Вт;
10. Контрольная лампа нейтрали в коробке передач 6 В, 2 Вт;
11. Левые указатели поворотов с лампами 6 В, 15 Вт;
12. Звуковой сигнал;
13. Переключатель указателей поворотов;
14. Генератор 6 В, 75 Вт;
15. Разъемы;
16. Реле-регулятор;
17. Включатель контрольной лампы нейтрали;
18. Катушки зажигания;
19. Свечи зажигания;
20. Переключатель света с кнопкой звукового сигнала;
21. Аккумуляторная батарея 6 В, 14 А/Ч;
22. Предохранитель 15 А;
23. Включатель стоп-сигнала;
24. Лампа стоп-сигнала 6 В, 15 Вт;
25. Лампа заднего габаритного огня 6 В, 5 Вт.

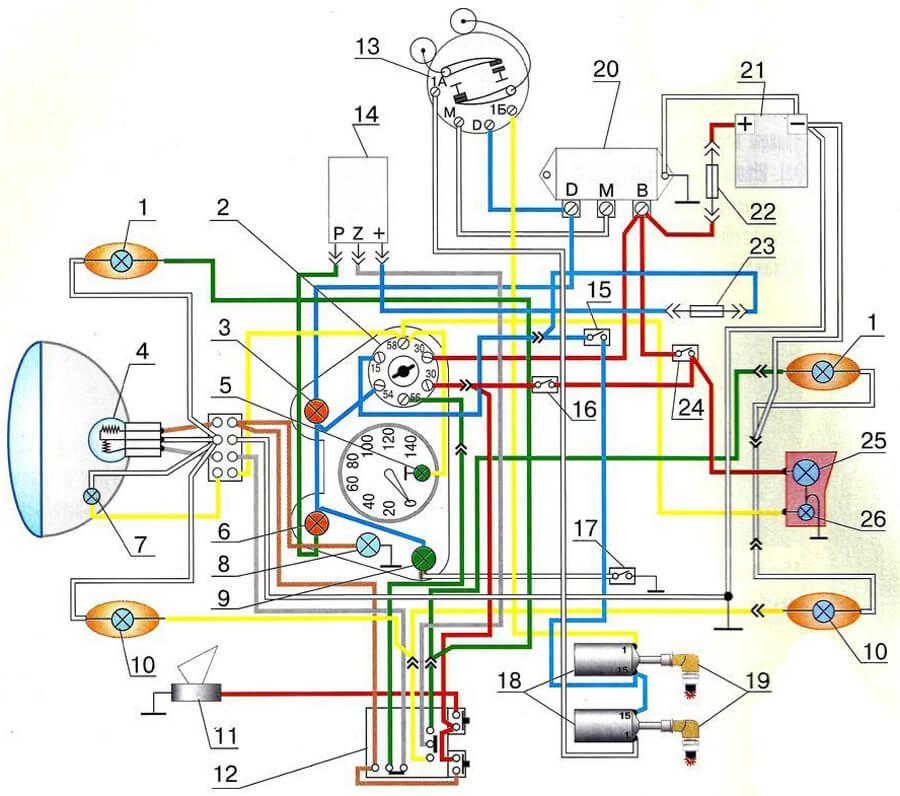

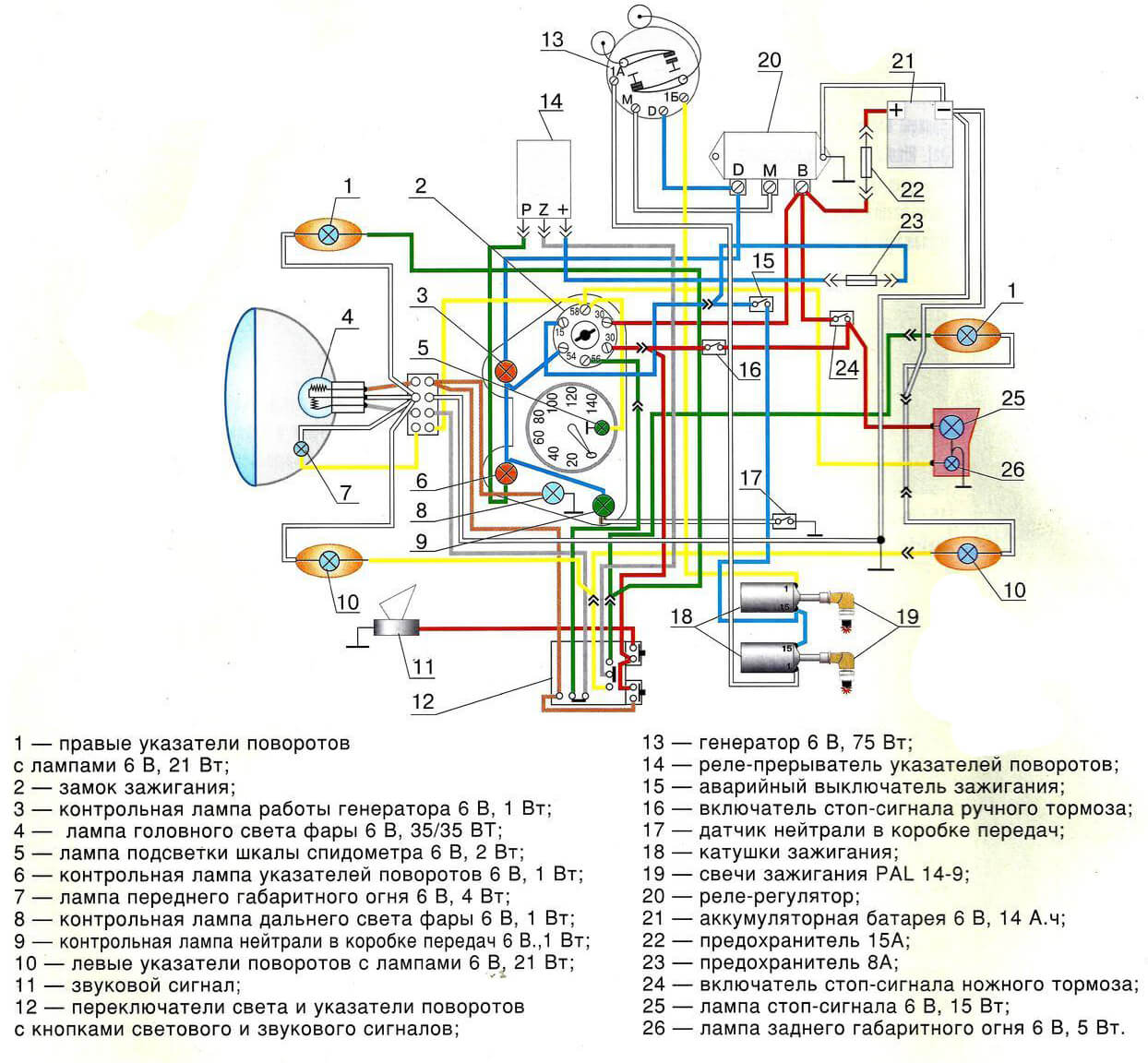

Схема электрооборудования мотоциклов ČZ 350 тип 472.5

1. Правые указатели поворотов с лампами 6 В, 21 Вт;
2. Замок зажигания;
3. Контрольная лампа работы генератора 6 В, 1 Вт;
4. Лампа головного света фары 6 В, 35/35 ВТ;
5. Лампа подсветки шкалы спидометра 6 В, 2 Вт;
6. Контрольная лампа указателей поворотов 6 В, 1 Вт;
7. Лампа переднего габаритного огня 6 В, 4 Вт;
8. Контрольная лампа дальнего света фары 6 В, 1 Вт;
9. Контрольная лампа нейтрали в коробке передач 6 В.,1 Вт;
10. Левые указатели поворотов с лампами 6 В, 21 Вт;
11. Звуковой сигнал;
12. Переключатели света и указатели поворотов с кнопками светового и звукового сигналов;
13. Генератор 6 В, 75 Вт;
14. Реле-прерыватель указателей поворотов;
15. Аварийный выключатель зажигания;
16. Включатель стоп-сигнала ручного тормоза;
17. Датчик нейтрали в коробке передач;
18. Катушки зажигания;
19. Свечи зажигания PAL 14-9;
20. Реле-регулятор;
21. Аккумуляторная батарея 6 В, 14 А/ч;
22. Предохранитель 15А;
23. Предохранитель 8А;
24. Включатель стоп-сигнала ножного тормоза;
25. Лампа стоп-сигнала 6 В, 15 Вт;
26. Лампа заднего габаритного огня 6 В, 5 Вт.

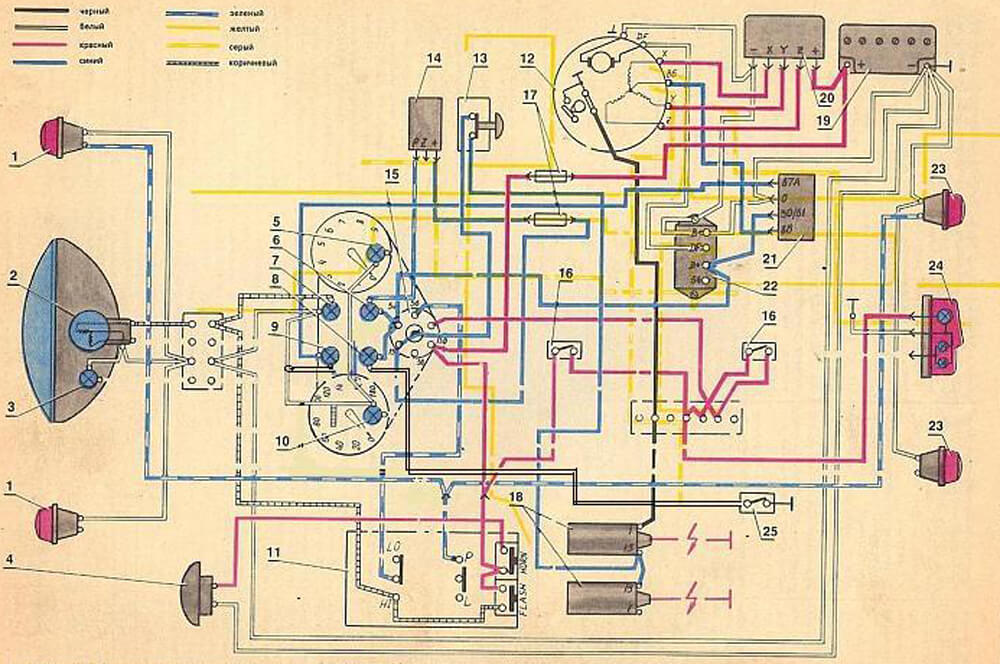

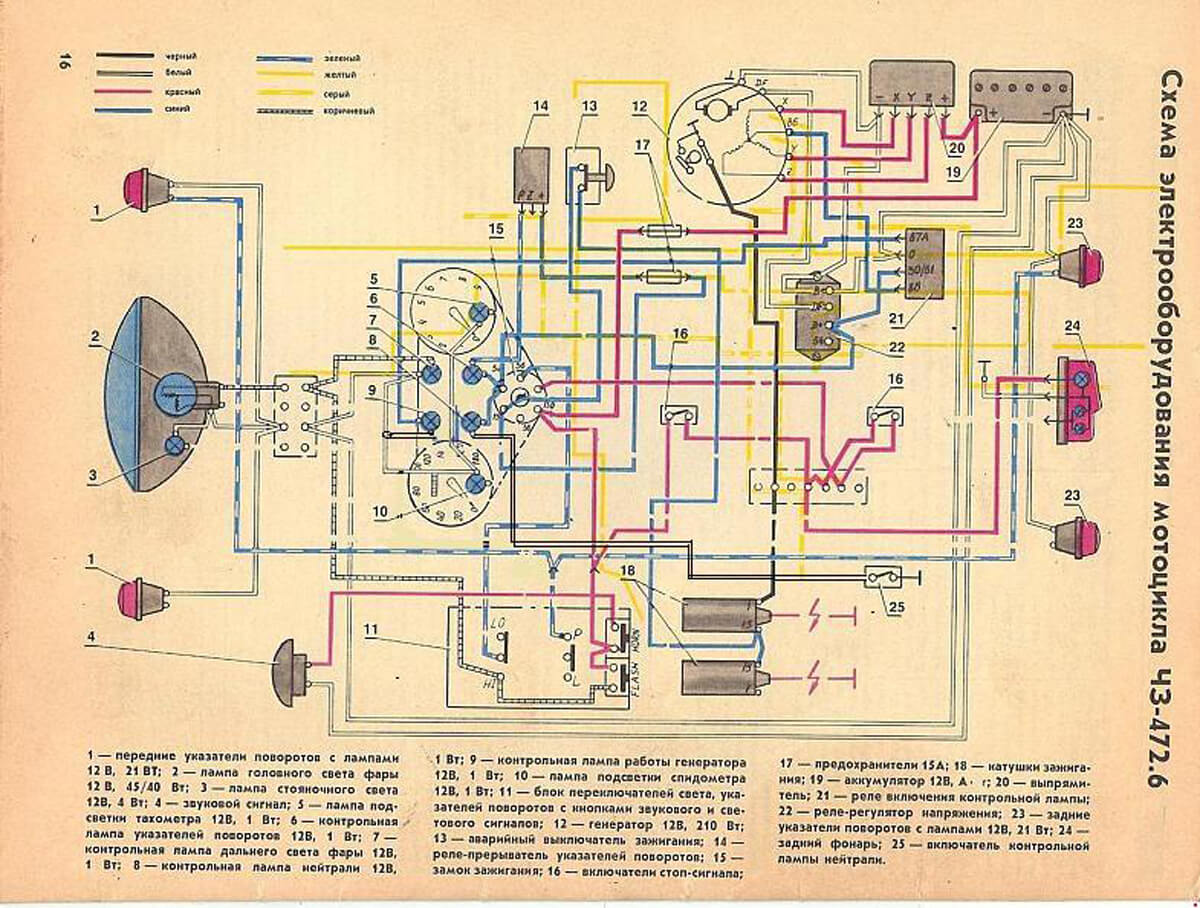

Схема электрооборудования мотоциклов ČZ 350 тип 472.6

1. Передние указатели поворотов с лампами 12 В, 21 ВТ;
2. Лампа головного света фары 12 В, 45/40 Вт;
3. Лампа стояночного света 12В, 4 Вт;
4. Звуковой сигнал;
5. Лампа подсветки тахометра 12В. 1 Вт;
6. Контрольная лампа указателей поворотов 12В. 1 Вт;
7. Контрольная пампа дальнего света фары 12В, 1 Вт;
8. Контрольная лампа нейтрали 12В, 1 Вт;
9. Контрольная лампа работы генератора 12В. 1 Вт;
10. Лампа подсветим спидометра 12В, 1 Вт;
11. Блок переключателей света, указателей поворотов с кнопками звукового и светового сигналов;
12. Генератор 12В. 210 Вт;
13. Аварийный выключатель зажигания;
14. Реле-прерыватель указателей поворотов;
15. Замок зажигания;
16. Включатели стоп-сигнала;
17. Предохранители 15А;
18. Катушки зажигания;
19. Аккумулятор 12В;
20. Выпрямитель;
21. Реле включения контрольной лампы;
22. Реле-регулятор напряжения;
23. Задние указатели поворотов с лампами 12В, 21 Вт;
24. Задний фонарь;
25. Включатель контрольной лампы нейтрали.
