1975-1984 ИЖ-К15, K16, M15, M16

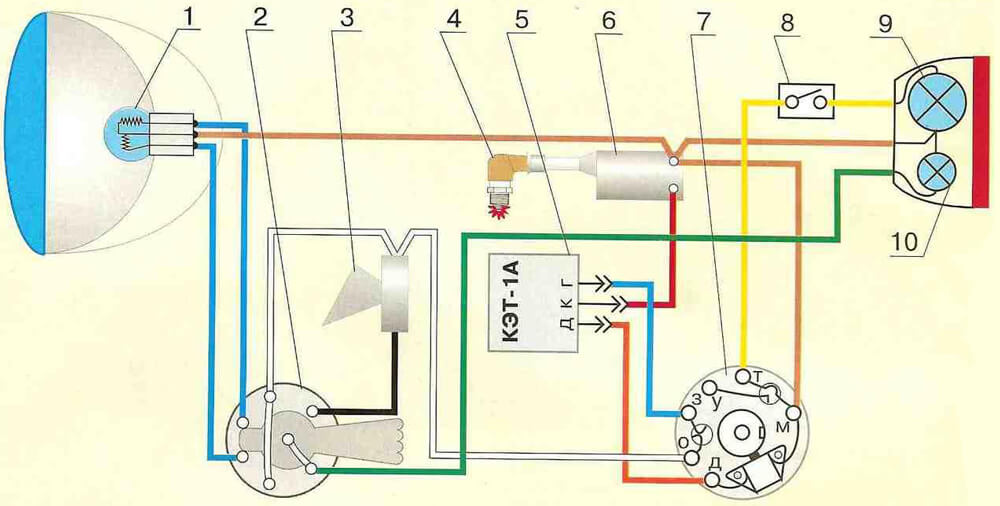

Схема электрооборудования спортивных мотоциклов ИЖ M15, ИЖ M16 и кроссовых мотоциклов ИЖ К15, ИЖ К16. Оборудованных одноцилиндровым двухтактным двигателем с рабочим объемом 340 см3 или 350 см3 (1975-1984)
- Лампа головного света фары А6-32+32;
- Переключатель света с кнопкой звукового сигнала П-25А;
- Звуковой сигнал С-34;
- Свеча зажигания А23;
- Коммутатор КЭТ-1А:
- Катушка зажигания Б-50М, Б-300Б или 2102.3705;
- Генератор Г-427;
- Включатель стоп-сигнала:
- Лампа стоп-сигнала А6-15;
- Лампа заднего габаритного огня А6-3.
На мотоциклах "ИЖ-К15" и "ИЖ-К16" отсутствуют детали поз. 1-3 и 8-10
