1946-1957 К-125, К-125М и К-55 - схема электрооборудования

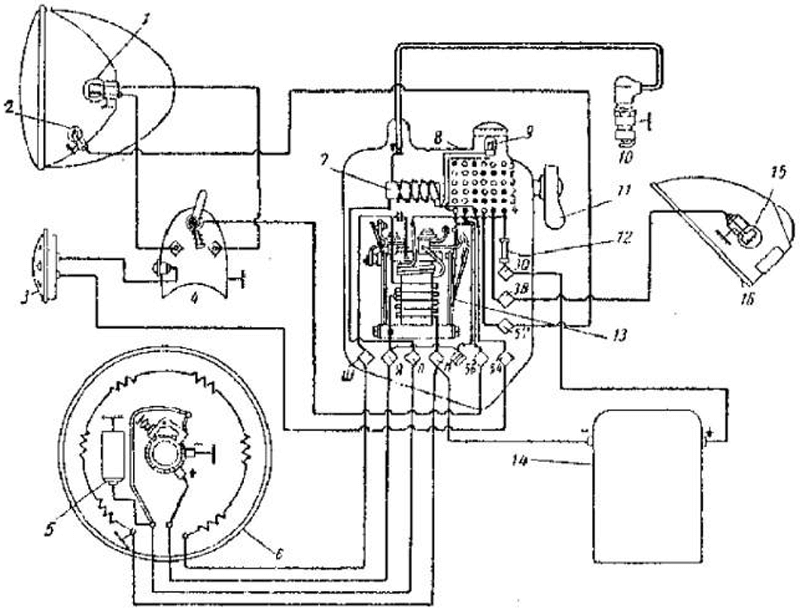

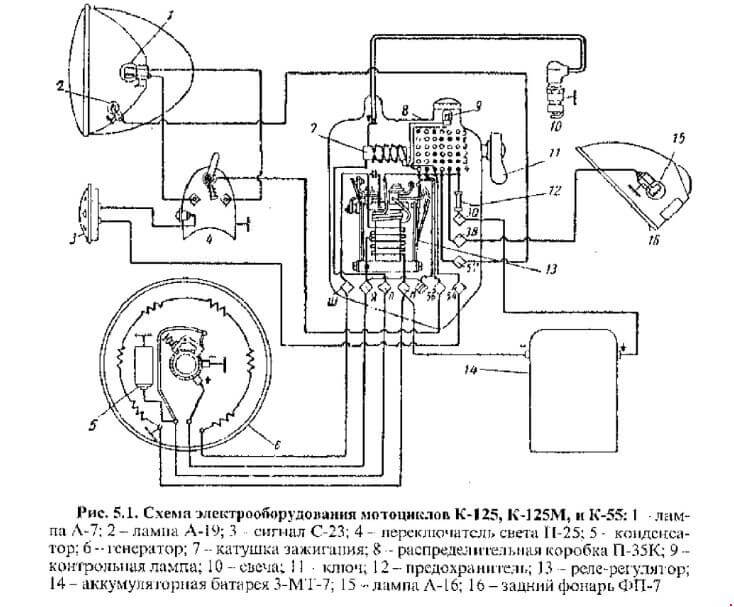

Схема электрооборудования мотоциклов К125, К125М и К-55, производства завода имени Дегтярёва (ЗиД). Мотоциклы оборудованы двухтактным двигателем, рабочим объемом 123-кубических сантиметров. (1946, 1947, 1948, 1949, 1950, 1951, 1952, 1953, 1954, 1955, 1956, 1957)
- Лампа Л-7;
- Лампа А-19;
- Сигнал С-23;
- Переключатель света П-25;
- Конденсатор;
- Генератор;
- Катушка зажигания;
- Распределительная коробка П-35К;
- Контрольная лампа;
- Свеча;
- Ключ;
- Предохранитель;
- Реле-регулятор;
- Аккумуляторная батарея 3-МТ-7;
- Лампа Л-16;
- Задний фонарь ФП-7
