2000-2007 Nissan X-Trail T30
Расположение и назначение предохранителей и реле в Ниссан Х-Трейл Т30 с бензиновым двигателем 2.0 л. QR20DE, 2.5 л. QR25DE или с дизельным двигателем 2.2 л. YD22DDTi (2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007)

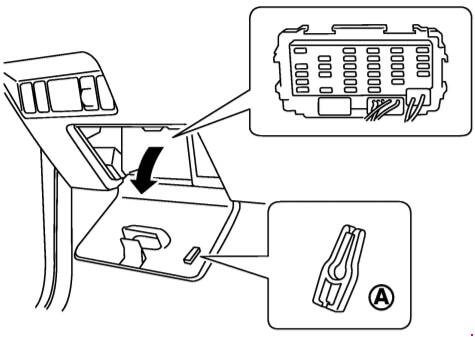

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Топливный насос |
| 2 | 10 | Указатели поворота |
| 3 | 10 | Блок управления двигателем |
| 4 | 10 | Аудиосистема, навигационная система |
| 5 | 10 | Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система |
| 6 | 20 | Стеклоочиститель и омыватель переднего стекла |
| 7 | 10 | Блок управления двигателем, блок управления системы освещения в дневное время |
| 8 | 10 | ABS/ESP, система управления полным приводом (4WD) |
| 9 | 10 | SRS |
| 10 | 15 | Топливный насос, блок управления двигателем |
| 11 | 10 | Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/омыватель фар |
| 12 | 10 | Блок управления коробкой передач, фонари заднего хода, навигационная система |
| 13 | 10 | Блок управления двигателем |
| 14 | 10 | Обогрев сидений |
| 15 | 10 | Кондиционер/отопитель |
| 16 | 10 | Стеклоочиститель и омыватель заднего стекла |
| 17 | 15 | Прикуриватель, разъем питания дополнительного оборудования |
| 18 | 10 | Прикуриватель, разъем питания дополнительного оборудования |
| 19 | 15 | Кондиционер/отопитель |
| 20 | 10 | Электропривод зеркал заднего вида |
| 21 | - | Не используется |
| 22 | 15 | Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD) |
| 23 | 15 | Прикуриватель, разъем питания дополнительного оборудования |
| 24 | 15 | Кондиционер/отопитель |
| 25 | 20 | Блок управления двигателем, обогрев заднего стекла |
| 26 | 10 | Лампы освещения салона |
| 27 | 10 | Обогрев заднего стекла |
| 28 | 10 | Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы |
| S | - | Запасные предохранители |

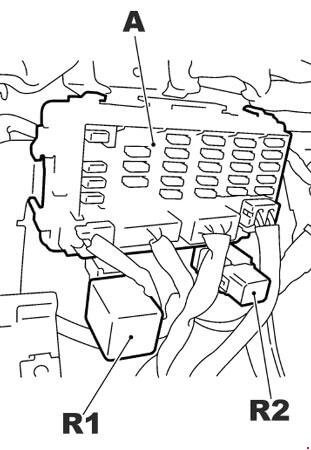

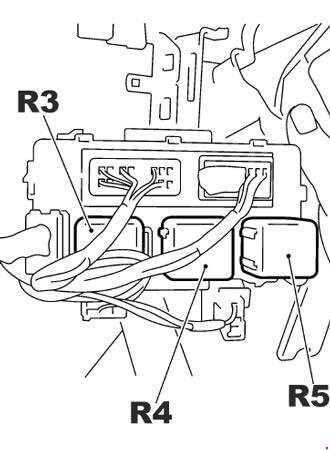

Реле в салоне
Лицевая сторона
Обратная сторона
A - Блок предохранителей в салоне
R1 - Реле PTC
R2 - Реле стеклоподъемников
R3 - Реле зажигания
R4 - Реле вентилятора отопителя
R5 - Вспомогательное реле

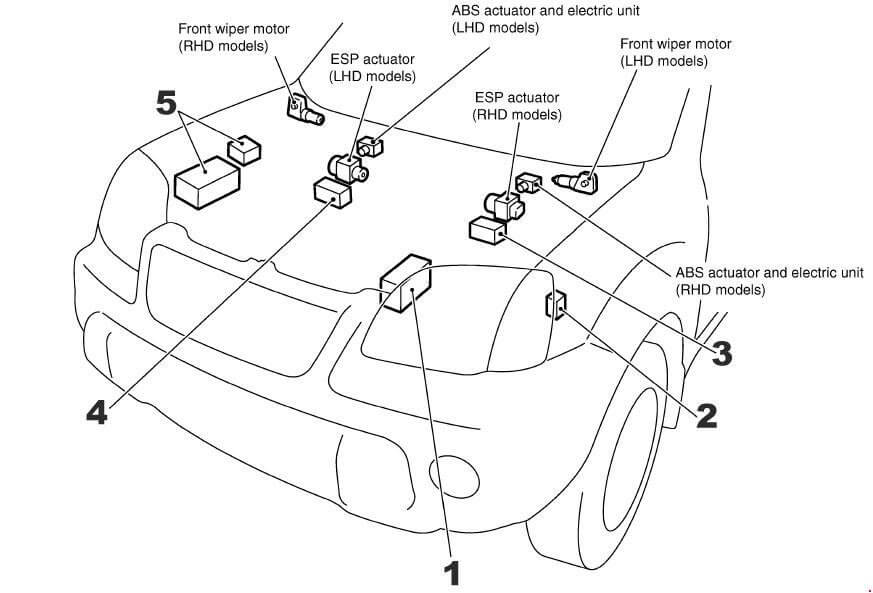

Моторный отсек
- Блок предохранителей
- Реле накаливания
- Блок реле ESP (автомобили с правым рулем)
- Блок реле ESP (автомобили с левым рулем)
- Блоки реле

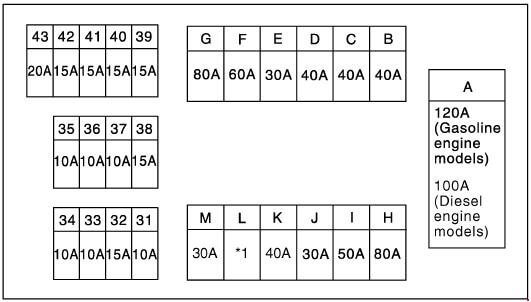

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| A | 100 120* |
Генератор, блок предохранителей в моторном отсеке (предохранители: № B по G, 39 по 43) |
| B | 40 | Центральный замок, электропривод стеклоподъемников, люк, электропривод сидений |
| C | 40 | Вентилятора системы охлаждения |
| D | 40 | Вентилятора системы охлаждения |
| E | 30 | Очистители и омыватели фар |
| F | 60 | Свечи накаливания |
| G | 80 | Блок предохранителей в салоне |
| H | 80 | Система кондиционирования/отопления, блок предохранителей в салоне (предохранители: № 18, 20, 23) |
| I | 50 | Система курсовой устойчивости (ESP) |
| J | 30 | Замок зажигания |
| K | 40 | ABS |
| L | 30 40 |
ABS, ESP (30А с ESP, 40А без ESP) |
| M | 30 | - |
| 31 | 10 | Лампы наружного освещения, очистители и омыватели фар, предупреждающие устройства и индикаторы |
| 32 | 15 | Аудиосистема, навигационная система, телефон |
| 33 | 10 | Блок управления двигателем, противоугонная система |
| 34 | 10 | Генератор, противоугонная система |
| 35 | 15 | Указатели поворота |
| 36 | 10 | Задний противотуманный фонарь |
| 37 | 10 | ABS, система управления полным приводом (4WD) |
| 38 | 10 | - |
| 39 | 15 | Блок управления двигателем |
| 40 | 15 | Блок управления двигателем, лампы наружного освещения |
| 41 | 15 | Лампы наружного освещения, противотуманные фонари |
| 42 | 15 | Противотуманные фары |
| 43 | 20 | Блок управления двигателем, противоугонная система |
* Бензиновые двигатели
Блоки реле в моторном отсеке
| № | Назначение реле |
|---|---|
| R1 | Реле ламп |
| R2 | Реле системы освещения в дневное время, левые (с системой освещения в дневное время) |
| R3 | Реле системы освещения в дневное время, правые (с системой освещения в дневное время) |
| R4 | Реле заднего противотуманного фонаря |
| R5 | Реле передних противотуманных фар |
| R6 | Реле запрещения запуска ("Р''/''N") |
| R7 | Реле кондиционера |
| R8 | Реле звукового сигнала |
| R9 | Реле вентилятора системы охлаждения 1 |
| R10 | Реле блока управления дроссельной заслонкой |
| R11 | Реле вентилятора системы охлаждения 3 |
| R12 | Реле системы полного привода Блок предохранителей (автомобили с ксеноном) |
| R13 | Реле вентилятора системы охлаждения 2 |
| R14 | Реле омывателя фар |

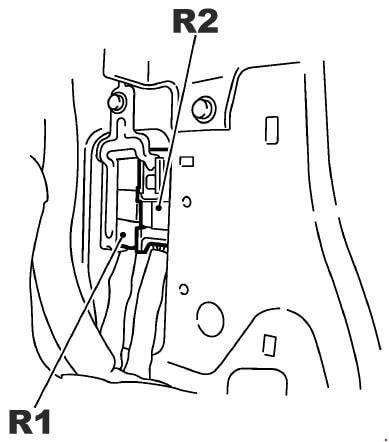

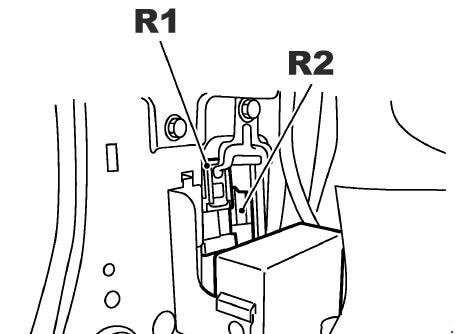

Реле в передней стойке со стороны водителя (в ногах)
Автомобили с левым рулем
Автомобили с правым рулем
| № | Назначение реле |
|---|---|
| R1 | Реле обогрева заднего стекла/зеркал |
| R2 | Реле топливного насоса |
