2007-2014 Nissan X-Trail T31
Расположение и назначение предохранителей и реле в Ниссан Х-Трейл Т31. Оборудованных бензиновым двигателем 2.0 л. MR20DE, 2.5 л. QR25DE или с турбодизельным двигателем 2.0 л. M9R (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014)

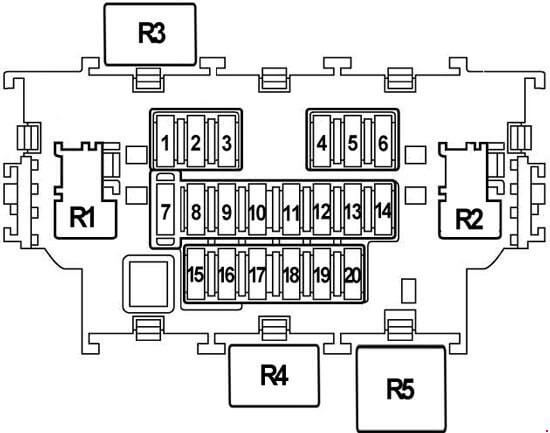

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Электропривод зеркал, аудиосистема |
| 2 | 15 | Розетки |
| 3 | 10 15 |
Прикуриватель |
| 4 | - | Не используется |
| 5 | 15 | Вентилятор климатической установки |
| 6 | 15 | Вентилятор климатической установки |
| 7 | 10 | Система без ключевого доступа |
| 8 | 15 | Дополнительные фары |
| 9 | 10 | Блок управления полным приводом |
| 10 | 10 | Стоп-сигналы |
| 11 | 10 | Освещение салона |
| 12 | 10 | Комбинация приборов |
| 13 | 10 | Блок управления электрооборудованием кузова (BCM) |
| 14 | 10 | Аудиосистема |
| 15 | 10 | Обогрев зеркал |
| 16 | 20 | Аудиосистема |
| 17 | 10 | Насос стеклоомывателя |
| 18 | 10 | Комбинация приборов |
| 19 | 10 | Подушки безопасности |
| 20 | 10 | Диагностический разъем, блок управления двигателем, корректор фар |
| Реле |
||
| R1 | Реле дополнительного оборудования | |
| R2 | Реле вентилятора климатической установки | |
| R3 | Реле дополнительных фар | |
| R4 | Реле обогрева сидений | |
| R5 | Реле дополнительных фар | |
Блок предохранителей в моторном отсеке (№1)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | Не используется |
| 2 | - | Не используется |
| 3 | 10 | Дальний свет с правой стороны |
| 4 | 10 | Дальний свет с левой стороны |
| 5 | 10 | Задние габаритные огни |
| 6 | 10 | Передние габаритные огни |
| 7 | - | Не используется |
| 8 | 30 | Стеклоочиститель |
| 9 | 15 | Ближний свет с левой стороны |
| 10 | 15 | Ближний свет с правой стороны |
| 11 | 10 | Компрессор кондиционера |
| 12 | - | Не используется |
| 13 | - | Не используется |
| 14 | - | Не используется |
| 15 | 15 | Обогрев заднего стекла, обогрев зеркал |
| 16 | 15 | Обогрев заднего стекла, обогрев зеркал |
| 17 | 15 | Топливный насос |
| 18 | 10 | Реле стартера, датчик режимов работы АКП |
| 19 | 10 | Блок управления ABS |
| 20 | 10 | Лампы заднего хода, датчик состава смеси |
| 21 | 15 | Дроссельная заслонка |
| 22 | 20 | Блок управления двигателем |
| 23 | 15 | Лямбда зонд |
| 24 | 15 | Форсунки |
| 25 | 15 | Передние противотуманные фары |
| Реле | ||
| R1 | Реле обогрева заднего стекла | |
| R2 | Главное реле (блок управления двигателем) | |
| R3 | Реле ближнего света фар | |
| R4 | Реле передних противотуманных фар | |
| R5 | Реле стартера | |
| R6 | Реле вентилятора системы охлаждения 3 | |
| R7 | Реле вентилятора системы охлаждения 2 | |
| R8 | Реле вентилятора системы охлаждения 1 | |
| R9 | Реле зажигания | |

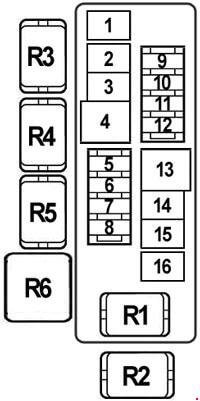

Блок предохранителей в моторном отсеке (№2)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 40 50 |
ABS, ESP (50А с ESP, 40А без ESP) |
| 2 | 30 | ABS, ESP |
| 3 | 30 | Омыватель фар |
| 4 | 60 | Электроусилитель рулевого управления |
| 5 | 10 | Звуковой сигнал, генератор |
| 6 | 10 | Дневные ходовые огни |
| 7 | 10 | Насос охлаждения турбокомпрессора |
| 8 | 20 | Обогрев сидений |
| 9 | 10 | Блок управления коробкой передач |
| 10 | 30 | Дополнительный обогреватель |
| 11 | 30 | Дополнительный обогреватель |
| 12 | 15 | Аудиосистема |
| 13 | 40 | Вентилятор системы охлаждения двигателя 2 |
| 14 | 40 | Замок зажигания |
| 15 | 40 | Вентилятор системы охлаждения двигателя 1 |
| 16 | 50 | Блок управления стеклоподъемниками, блок управления электрооборудованием кузова |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) | |
| R3 | Реле дневных ходовых огней (Европа) Реле звукового сигнала |
|
| R4 | Реле омывателя фар (бензиновые двигатели) Реле подогревателя (дизельные двигатели) |
|
| R5 | Реле вентилятора системы охлаждения (низкая скорость) | |
| R6 | Реле стоп-сигналов (бензиновые двигатели) Реле подогревателя (дизельные двигатели) |
|

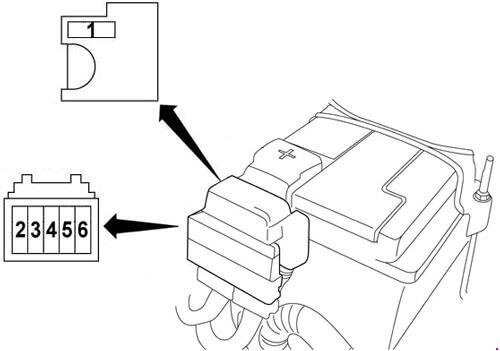

Блок предохранителей на плюсовой клемме аккумулятора
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 140 | Бензиновые двигатели: Генератор, предохранители: №2, №3 |
| 250 | Дизельные двигатели: Генератор, предохранители: №2, №3 | |
| 2 | 100 | Предохранители: № 1, 2, 3, 4, 13, 14, 15, 16 (Блок предохранителей в моторном отсеке №2) |
| 3 | 100 | Освещение, кондиционер |
| 4 | 100 | Бензиновые двигатели: Реле зажигания, предохранители: №? |
| 80 | Дизельные двигатели: Реле зажигания, предохранители: №? | |
| 5 | 80 | Бензиновые двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1) |
| 100 | Дизельные двигатели: Предохранители: № 21, 22 (Блок предохранителей в моторном отсеке №1) | |
| 6 | 60 | Блок управления свечами накаливания |
