1998-2012 Peugeot 206, 206+, 206 SW, 206 SD, 206 CC
Назначение и расположение предохранителей в Peugeot 206 и 206+ (3-х и 5-ти дверный хэтчбек), а также Peugeot 206 SW (универсал), Peugeot 206 SD (седан) и Peugeot 206 CC (кабриолет). Оборудованные бензиновым двигателем: 1.0 л., 1.1 л., 1.4 л., 1.6 л., 2.0 л. или с дизельным двигателем 1.4 л., 1.6 л., 1.9 л., 2.0 л. (1998-2012)
Блок предохранителей в салоне
Чтобы открыть его, с помощью монеты поверните на четверть оборота винт, расположенный в крышке блока.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | кроме 206+, SD: Подогрев сиденья, сирена охранной сигнализации |
| 4 | 20 | Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола, подрулевые переключатели, разъем буксирного устройства, автомагнитола (206 CC), блок управления складной крыши (206 CC) |
| 5 | 15 | кроме 206+: Блок диагностики автоматической коробки передач |
| 6 | 10 | Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола, датчик угла поворота рулевого колеса (ESP) |
| 7 | 15 | Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации, датчик дождя (206 CC (→2003)) |
| 9 | 30 | кроме 206+: Стеклоподъемники задних дверей |
| 30 | 206 CC: Гидравлический насос | |
| 10 | 40 | Обогрев заднего стекла, обогрев наружных зеркал |
| 11 | 15 | Стеклоочиститель заднего стекла |
| 15 | 206 CC: Стеклоочиститель ветрового стекла | |
| 12 | 30 | Передние стеклоподъемники, вентиляционный люк |
| 14 | 10 | Блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15 | Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 | Блок управления запиранием/отпиранием дверей |
| 20 | 10 | Правый стоп–сигнал |
| 21 | 15 | Левый стоп–сигнал, дополнительный стоп-сигнал |
| 22 | 30 | →2003: Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения (кроме 206 CC), подсветка перчаточного ящика, прикуриватель, задняя розетка 12 В (206 SW) |
| 20 | 2003→: Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения (кроме 206 CC), подсветка перчаточного ящика, прикуриватель (розетка 12 В), задняя розетка 12 В (206 SW) | |
| S1 | - | Шунт "PARC" |
Блок предохранителей в моторном отсеке

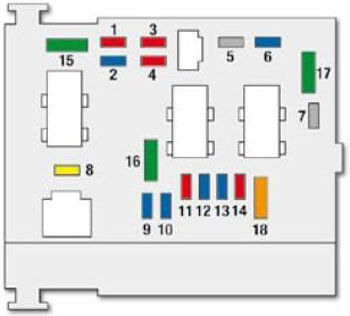

Вариант 1

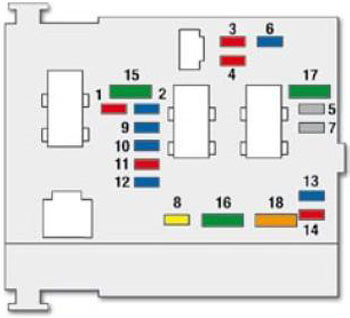

Вариант 2
Для доступа к блоку предохранителей, расположенному в моторном отсеке (рядом с аккумуляторной батареей), снимите крышку.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15 | Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10 | ABS/ESP, датчик отключения системы ESP |
| 4 | 10 | Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | - | - |
| 6 | 15 | 2003→: Передние противотуманные фары |
| 7 | 20 | Насос омывателя фар |
| 8 | 20 | Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15 | Левая фара ближнего света |
| 10 | 15 | Правая фара ближнего света |
| 11 | 10 | Левая фара дальнего света |
| 12 | 15 | Правая фара дальнего света |
| 10 | 206+: Правая фара дальнего света | |
| 13 | 15 | Звуковые сигналы |
| 14 | 10 | Насосы омывателей ветрового и заднего стекол |
| 15 | 30 | Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки, электроклапан системы регулирования топливоподачи (206 RC), электроклапан системы регулирования воздухоподачи (206 RC) |
| 16 | 30 | Реле компрессора |
| 17 | 30 | Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40 | Электровентилятор системы отопления и вентиляции |
| Силовые предохранители | ||
| 1 | 20 | Вентилятор системы охлаждения двигателя |
| 20 | 206+ (без кондиционера): Вентилятор системы охлаждения двигателя | |
| 50 | 206+ (с кондиционером): Вентилятор системы охлаждения двигателя | |
| 2 | 60 | ABS, ESP |
| 20 | 206+: ABS | |
| 30 | 206+: ABS, ESP | |
| 3 | 30 | ABS, ESP |
| 20 | 206+: ABS | |
| 30 | 206+: ABS, ESP | |
| 4 | 70 | Питание интеллектуального блока коммутации |
| 5 | 70 | Питание интеллектуального блока коммутации |
| 6 | - | - |
| 7 | 30 | Питание замка зажигания с противоугонным устройством |
| 8 | 20 | 2003→2009: Усилитель аудиосистемы |
