2012-2022 Peugeot 301
Назначение и расположение предохранителей в Peugeot 301 с бензиновым двигателем 1.2 л., 1.6 л. или с дизельным двигателем 1.6л. (2012, 2013, 2014, 2015, 2016, 2017, 2018,2019, 2020, 2021, 2022)
Блок предохранителей в салоне

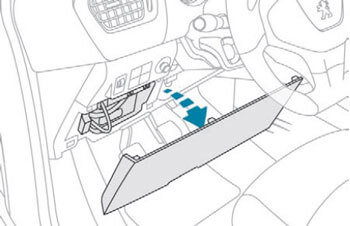

Блок предохранителей расположен под панелью приборов (с левой стороны).
| № | А | Назначение предохранителя |
|---|---|---|
| 2 | 5 | Корректор фар, диагностический разъем, панель системы кондиционирования |
| 9 | 5 | Охранная сигнализация |
| 11 | 5 | Дополнительный обогрев |
| 13 | 5 | Датчики системы помощи при парковке |
| 14 | 10 | Панель системы кондиционирования |
| 16 | 15 | Прикуриватель, розетка 12 В |
| 17 | 15 | Автомагнитола |
| 18 | 20 | Автомагнитола, Bluetooth |
| 19 | 5 | Монохромный дисплей |
| 23 | 5 | Потолочные плафоны, индивидуальные плафоны для чтения |
| 26 | 15 | Звуковой сигнал |
| 27 | 15 | Омыватель лобового стекла |
| 28 | 5 | Замок зажигания с блокировкой рулевой колонки |
| 29 | 25 | 2012-2016: Обогрев заднего стекла |
| 30 | 10 | Наружные зеркала с подогревом |
| 31 | 25 | 2016-2022: Обогрев заднего стекла |
| 32 | - | - |
| 33 | 30 | Передние электростеклоподъемники |
| 34 | 30 | Задние электростеклоподъемники |
| 35 | 30 | Передние сиденья с подогревом |
| 36 | - | - |
| 37 | 20 | Коммутационный блок прицепа |

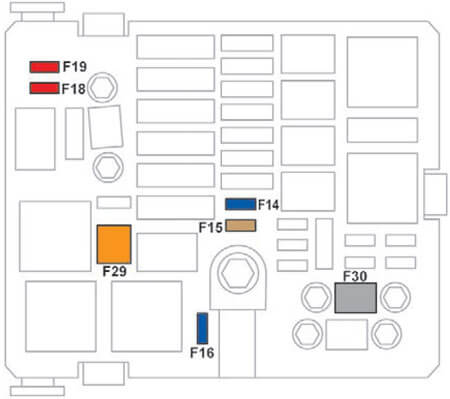

Блок предохранителей в моторном отсеке

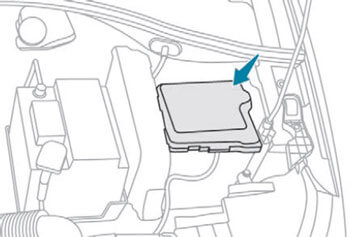

Блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны).
| № | А | Назначение предохранителя |
|---|---|---|
| 14 | 15 | Обогрев зоны дворников лобового стекла |
| 15 | 5 | Компрессор кондиционера |
| 16 | 15 | Противотуманные фары |
| 18 | 10 | Правая фара дальнего света |
| 19 | 10 | Левая фара дальнего света |
| 29 | 40 | Стеклоочиститель |
| 30 | 80 | Свечи накаливания (дизель) |
