2004-2011 Peugeot 407 - предохранители
Назначение и расположение предохранителей в Peugeot 407, а также Peugeot 407 SW и Peugeot 407 Coupe. Оборудованные бензиновым двигателем 1.8 л. (115 / 125), 2.0 л. (135 / 140), 2.2 л. (155 / 160), 3.0 л. V6 (210) или с дизельным двигателем 1.6 л. (HDi 110), 2.0 л. (HDi 135 / 140 / 163 / 170), 2.7 л. V6 (HDi 204), 3.0 л. V6 (HDi 240) (2004-2011)

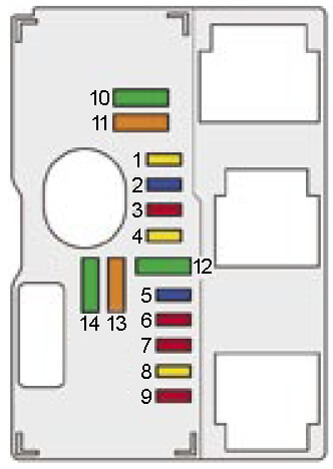

Блок предохранителей в моторном отсеке
Чтобы получить доступ к предохранителям, расположенным в моторном отсеке (рядом с АКБ), снимите защитный кожух и открепите крышку.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Блок управления двигателем, питание реле вентилятора двигателя |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | Омыватель лобового стекла, омыватель заднего стекла |
| 4 | 20 | Омыватели фар |
| 5 | 15 | Топливный насос, клапан продувки адсорбера, датчик расхода воздуха, электромагнитные клапаны |
| 6 | 10 | Блок управления автоматической коробки передач |
| 10 | Блок управления системы ESP | |
| 7 | 10 | Автоматический корректор угла наклона фар, коммутационный блок системы защиты, датчик расхода воздуха, контактор системы сцепления, контактор 6-ступенчатой АКП, контакторы стоп-сигналов, внутрисалонное светочувствительное зеркало заднего вида, приводы шторки панорамной крыши (407SW), блок управления усилителя руля, датчик уровня охлаждающей жидкости |
| 8 | 20 | Стартер |
| 9 | 10 | Цепь питания ксеноновых ламп, контактор стоп-сигналов, электронасос усилителя рулевого управления, блок управления четырехступенчатой автоматической коробкой передач, реле блокировки автоматической коробки передач, автоматический корректор угла наклона фар, коммутационный блок, защита системы дополнительного подогрева, контакт педали сцепления |
| 10 | 30 | Блок управления двигателем, катушка зажигания, кислородные датчики,ттопливные форсунки, термостат, электромагнитные клапаны, насос для подачи присадки в дизтопливо, топливный насос высокого давления, подогреватель Blow-by |
| 11 | 40 | Вентилятор системы кондиционирования воздуха |
| 12 | 30 | Передний стеклоочиститель |
| 13 | 40 | Питание интеллектуального коммутационного блока (+ от замка зажигания) |
| 14 | 30 | Электроклапан регулирования давления наддува |

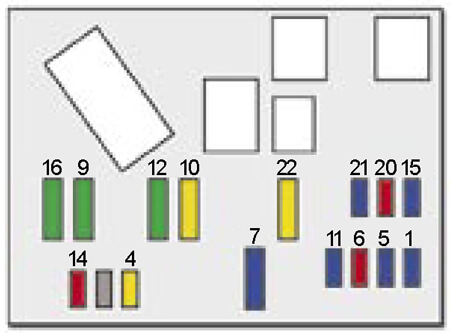

Блок предохранителей в салоне (2004-2006)
Блок электрических предохранителей находится под приборной панелью (со стороны водителя),
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Коммутационный блок багажного отсека (2004-2006), диагностический разъем, цепь слабого тока противоугонной системы |
| 4 | 20 | Блок подрулевых переключателей, аудиосистема, охранная сигнализация, панель управления навигатора-телематики, многофункциональный дисплей, автоматическая коробка передач, блок памяти сидений (2004-2006), коммутационный блок багажного отсека (2006), коммутационный блок прицепа (2006) |
| 5 | 15 | Сирена охранной сигнализации, блок контроля давления в шинах |
| 6 | 10 | Контактор педали тормоза (2004-2006), электронная цепь автоматической коробки передач, контактор педали сцепления, светочувствительное зеркало заднего вида, передний и задний плафоны общего освещения, подсветка косметического зеркала, плафоны индивидуального освещения, диагностический разъем, датчик положения маховика, датчик системы динамической стабилизации ESP, шторка люка (407 SW), вентиляционный люк в крыше (2006) |
| 7 | 15 | Охранная сигнализация |
| 9 | 30 | Задние стеклоподъемники |
| 10 | 20 | Передняя розетка 12В, прикуриватель, освещение перчаточного ящика, система телематики |
| 11 | 15 | Центральный замок, суперблокировка замков задних дверей |
| 12 | 30 | Передние стеклоподъемники, вентиляционный люк в крыше (2004-2006) |
| 14 | 10 | Блок управления двигателем, коммутационный блок багажного отсека, коммутационный блок прицепа (дополнительное оборудование), реле стеклоочистителя, блок памяти электрических сидений (2006) |
| 15 | 15 | Панель приборов, панель управления кондиционером, датчики дождя и освещенности, электрические сиденья, блок управления системы подушек безопасности, система беспроводной связи "свободные руки". |
| 16 | 30 | Центральный замок, суперблокировка замков |
| 20 | 10 | - |
| 21 | 15 | - |
| 22 | 20 | - |
| SH | - | Шунт PARC |
| 36 | 30 | Усилитель аудиосистемы, электрорегулировки правого сиденья (2006) |
| 37 | 15 | Цепь питания 6-ступенчатой автоматической коробки |
| 38 | 30 | Подогрев сидений |
| 39 | 30 | 2004-2006: Электрорегулировки правого сиденья |
| 30 | 2006: Блок памяти сидений | |
| 40 | 30 | Электрорегулировки левого сиденья |

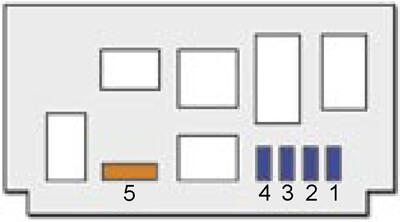

Блок предохранителей в багажном отсеке (2004-2006)
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | 15 | Замок лючка топливного бака |
| 3 | 15 | Задняя розетка 12В |
| 4 | 15 | Сажевый фильтр |
| 5 | 40 | Обогрев заднего стекла |

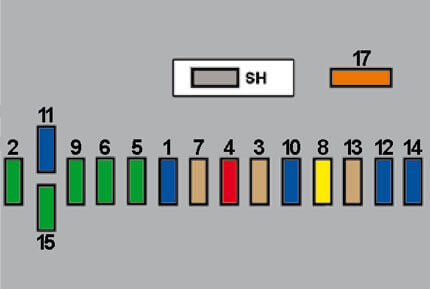

Блок предохранителей в салоне (2006-2011)
Блок электрических предохранителей находится под приборной панелью (со стороны водителя),
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | 30 | Центральный замок, суперблокировка замков |
| 3 | 5 | Подушки безопасности, пиротехнические преднатяжители |
| 4 | 20 | 2006-2007: Датчик системы динамической стабилизации ESP, диагностический разъем, вентиляционный люк в крыше (седан), датчик положения маховика |
| 10 | 2007-2011: Датчик системы динамической стабилизации ESP, диагностический разъем, вентиляционный люк в крыше (седан), датчик положения маховика, контактор автоматической коробки передач, светочувствительное зеркало заднего вида. | |
| 5 | 30 | Передние стеклоподъемники, вентиляционный люк в крыше (седан), шторка панорамной крыши (407SW) |
| 6 | 30 | Седан, универсал: Задние стеклоподъемники |
| 30 | Coupe: Люк в крыше | |
| 7 | 5 | Освещение перчаточного ящика, боковые повторители указателей поворотов, передний и задний плафоны общего освещения салона, плафоны индивидуального освещения, подсветка косметических зеркал |
| 8 | 20 | CD-чейнджер, мультифункциональный дисплей, автомагнитола, подрулевые переключатели, коммутационный блок прицепа, системы охранной сигнализации, системы навигации и телематики, сирена охранной сигнализации |
| 9 | 30 | Прикуриватель, задняя розетка 12В, система телематики, плафоны индивидуального освещения, плафоны общего освещения, подсветка косметических зеркал |
| 10 | 20 | Седан, универсал (2006-2009): Система контроля падения давления воздуха в шинах |
| 15 | Седан, универсал (2009-2011): Система контроля падения давления воздуха в шинах | |
| 15 | Coupe: Контроль давления в шинах, CD-чейнджер | |
| 11 | 15 | 2006-2007: Электропривод системы блокировки замков "от детей", суперблокировка замков задних дверей |
| 15 | 2007-2011: Диагностический разъем, замок зажигания с блокировкой рулевого механизма | |
| 12 | 30 | Система беспроводной связи "свободные руки", разъем электрожгута прицепа, коммутационный блок прицепа, зуммеры системы парковки задним ходом, электрическое сиденье пассажира, датчик дождя и освещенности, охранная сигнализация |
| 13 | 5 | Блок управления двигателем, выключатель реле очистителя ветрового стекла |
| 14 | 15 | Блок памяти сиденья водителя или блок управления регулировками сиденья водителя, панель приборов, панель управления кондиционером воздуха, система подушек безопасности, пиротехнические преднатяжители, блок системы регулировки положения рулевого колеса, гарнитура "свободные руки". |
| 15 | 15 | 2007-2011: Электропривод системы блокировки замков "от детей", полная блокировка замков задних дверей |
| 17 | 40 | Седан, универсал: Обогрев заднего стекла |
| SH | - | Шунт PARC |
| 29 | 5 | Система телематики |
| 30 | 30 | Блок управления регулировками сиденья водителя без блока памяти |
| 5 | Обогрев заднего стекла | |
| 31 | 30 | Блок управления регулировками сиденья пассажира без блока памяти |
| 5 | Контроль давления в шинах, CD-чейнджер | |
| 32 | 15 | Седан, универсал: Задняя розетка 12В |
| 33 | 5 | Электронасос усилителя руля, двухфункциональный контактор тормозной системы |
| 34 | 5 | Двухфункциональный контактор тормозной системы, реле автоматической коробки передач |
| 35 | 5 | Датчик положения маховика коленчатого вала и гиродатчик системы ESP |
| 36 | 30 | 2006-2009: Блок памяти сиденья пассажира |
| 25 | Усилитель аудиосистемы | |
| 37 | 15 | Питание 6-ступенчатой автоматической коробки передач |
| 38 | 30 | Седан, универсал: Подогрев сидений |
| 20 | Coupe: Подогрев сидений | |
| 39 | - | Блок управления прицепом |
| 30 | Блок памяти сиденья пассажира | |
| 40 | 30 | Усилитель аудиосистемы |
| 30 | Блок памяти сиденья водителя | |
