2008-2022 Peugeot Partner и Citroen Berlingo - предохранители
Назначение и расположение предохранителей в фургоне Citroen Berlingo, Peugeot Partner, а также в минивэне Partner Tepee и Berlingo Multispace. С бензиновым двигателем: 1.2 л. THP110, 1.4 VTi, 1.6i 16V, 1.6 VTi или с дизельным двигателем 1.6 HDi / BlueHDi (75 / 90 / 100 / 110 / 120) (2008-2022)
Блоки предохранителей расположены
- В нижней части панели приборов с левой стороны (под крышкой)
- Под капотом (рядом с аккумуляторной батареей)
Блок предохранителей в салоне
Этот блок предохранителей расположен под панелью приборов.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Задний стеклоочиститель |
| 2 | 30 | 2017-2022: Центральный замок |
| 3 | 5 | Подушки безопасности |
| 4 | 10 | Кондиционер, диагностический разъем, управление зеркалами заднего вида, корректор света фар, переключатель системы "Grip Control" |
| 5 | 30 | Стеклоподъемники |
| 6 | 30 | 2008-2020: Центральный замок |
| 7 | 5 | Задний плафон общего освещения, передние плафоны индивидуального освещения, плафон на потолке, люк в крыше |
| 8 | 20 | Аудиосистема, дисплей, независимый блок телематики, CD-чейнджер, блок контроля давления воздуха в шинах, противоугонная система, сирена противоугонной системы |
| 9 | 30 | Передняя розетка 12В, задняя розетка 12В, аудиосистема (2017-2022), освещение багажного отделения (минивэн), освещение грузового отделения (фургон) |
| 10 | 15 | Центральная консоль |
| 11 | 15 | Слаботочный иммобилайзер |
| 12 | 15 | Панель приборов, датчик дождя и света, подушки безопасности |
| 13 | 5 | Панель приборов, контрольная лампа положения рычага селектора, блок предохранителей в моторном отсеке |
| 14 | 15 | Система помощи при парковке, панель управления кондиционером, система громкой связи |
| 15 | 30 | Центральный замок |
| 16 | - | - |
| 17 | 40 | Обогрев заднего стекла и наружных зеркал заднего вида |
| 36 | 20 | 2020-2022: Омыватель лобового стекла, омыватель заднего стекла |
| 37 | 10 | 2020-2022: Реле складывания зеркал заднего вида |
| 20 | 2008-2020: Подогрев сидений | |
| 38 | - | - |
| 39 | 40 | 2020-2022: Подогрев сидений |
| 15 | 2008-2020: Реле складывания зеркал заднего вида | |
| 40 | 40 | 2020-2022: Блок предохранителей прицепа (BSR) |
| 15 | 2008-2020: Реле розетки для подключения холодильной камеры | |
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Система управления двигателем |
| 2 | 15 | Звуковой сигнал |
| 3 | 10 | 2008-2020: Омыватель лобового стекла, омыватель заднего стекла |
| 4 | 10 | 2017-2022: Светодиоды (LED) |
| 20 | 2008-2016: Омыватели фар | |
| 5 | 15 | Система управления двигателем |
| 6 | 10 | Датчик угла поворота рулевого колеса, система ESP / ESC |
| 7 | 10 | Контактор стоп-сигнала, контактор педали сцепления |
| 8 | 25 | Стартер |
| 9 | 10 | Корректор света фар, усилитель рулевого управления, положение селектора автоматической коробки передач, система помощи при парковке, терморезистор салона (положительный температурный коэффициент (PTC/CTP) или блок защиты релейного выключателя (BCP)) |
| 10 | 30 | Система управления двигателем |
| 11 | 40 | Реле вентилятора |
| 12 | 30 | Стеклоочиститель лобового стекла |
| 13 | 40 | Интерфейс встроенных систем |
| 14 | 30 | Насос |
| 15 | 10 | Правая фара дальнего света |
| 16 | 10 | Левая фара дальнего света |
| 17 | 15 | Левая фара ближнего света |
| 18 | 15 | Правая фара ближнего света |
| 19 | 15 | Система управления двигателем |
| 20 | 10 | Система управления двигателем |
| 21 | 5 | Вентилятор системы охлаждения двигателя |

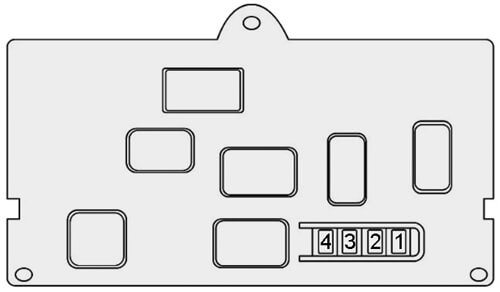

Опциональный блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | - |
| 2 | 15 | Реле замка зажигания, опционный генератор |
| 3 | 15 | Питание прицепа 12 В |
| 4 | 15 | Цепь постоянного питания трансформаторов |
| 5 | 40 | Аварийные огни |
