1978-1990 IFA Multicar 25

Multicar 25

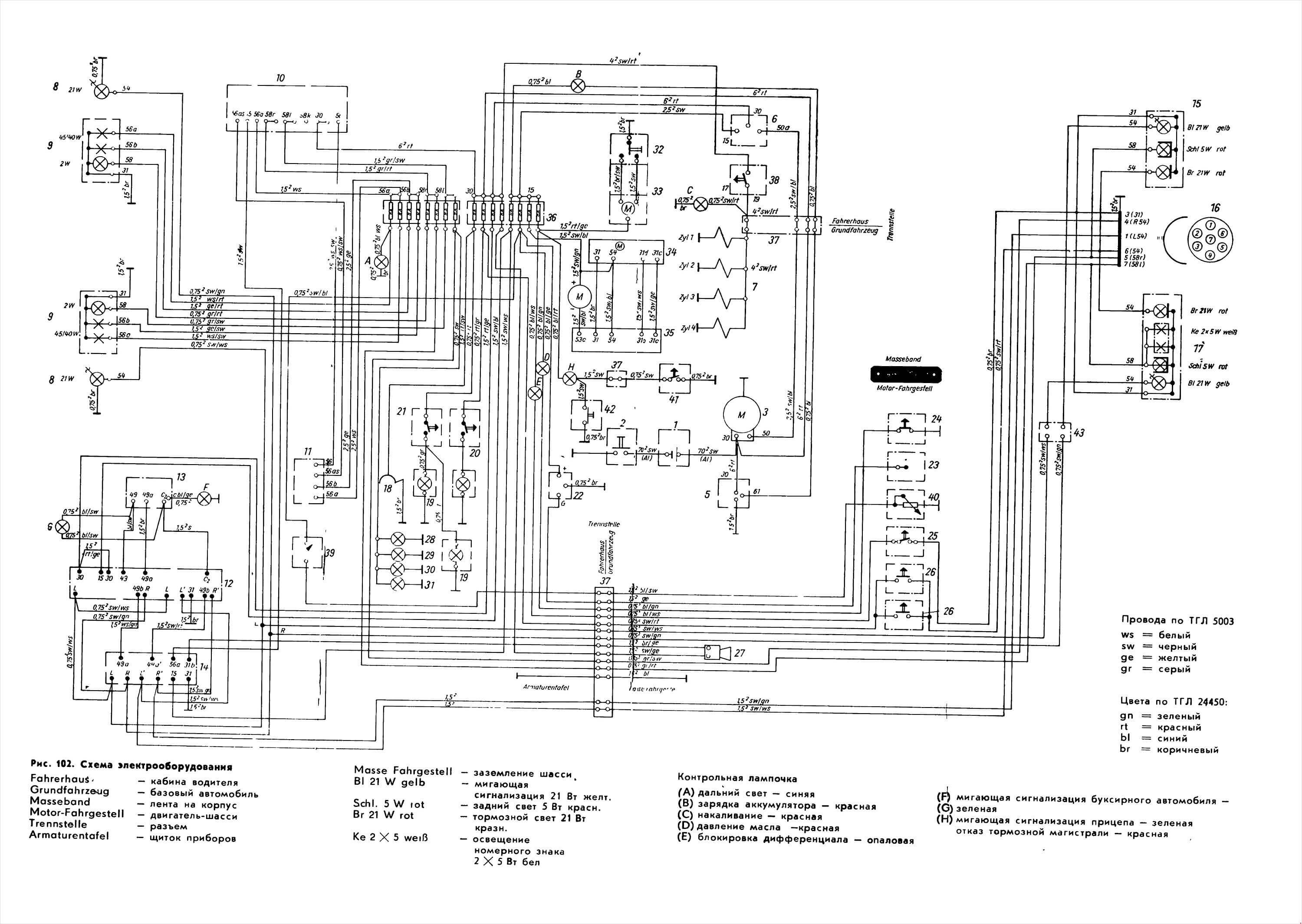

Принципиальная электрическая схема легкового многоцелевого грузовика IFA Multicar М25, оборудованного четырехцилиндровым дизельным двигателем VD 8.8/8.5-2 SRF (45 л.с.) или 2.2 л. Cunewalder (46 л.с.) (1978-1990)

Схема электрооборудования Ифа Мультикар 25

  1. Аккумулятор
  2. Главный выключатель аккумулятора
  3. Стартер
  4. Генератор трехфазного тока с электронным регулятором
  5. Замок для руля, зажигания и стартера
  6. Стержневая свеча накаливаний
  7. Лампа мигающей сигнализации
  8. Встроенная фара
  9. Поворотный выключатель света
  10. Электромагнитный выключатель ближнего света
  11. Выключатель со стыковыми контактами
  12. Датчик мигающей светосигнальной* установки
  13. Включатель сигнального света на рулевой колонке
  14. Фонарь мигающей сигнализации, стоп-сигнала, заднего света
  15. Розетка
  16. Фонарь мигающей сигнализации, стоп-сигнала, номерного знака, заднего света
  17. Розетка
  18. Стояночный фонарь
  19. Внутренний светильник
  20. Перекидной переключатель
  21. Дистанционный. - термометр
  22. Датчик дистанционного термометра
  23. Выключатель для контроля давления масла
  24. Нажимная кнопка
  25. Гидравлический включатель стоп-сигнала
  26. Световой сигнал
  27. Освещение спидометра
  28. Освещение дистанционного термометра
  29. Освещение указателя запаса топлива
  30. Освещение манометра для определения давления в тормозном цилиндре
  31. Перекидной переключатель
  32. Двигатель воздуходувки
  33. Двигатель стеклоочистителя
  34. Интервальный включатель установки для мойки стекла/стеклоочистителя
  35. Коробка с предохранителями
        Плавкая вставка
        Соединительная (пластина)
        Соединительная (пластина)
        Соединительная (пластина)
  36. Гнездовая клеммная коробка 62, 30-контактная
  37. Накальный включатель стартера
  38. Указатель запаса топлива
  39. Датчик указателя запаса топлива
  40. Кнопочный выключатель (указатель отказа магистрали)
  41. Кнопочный выключатель (контроль-указатель отказа магистрали)
  42. Гнездовая клеммная колодка 62, 2-контактная
