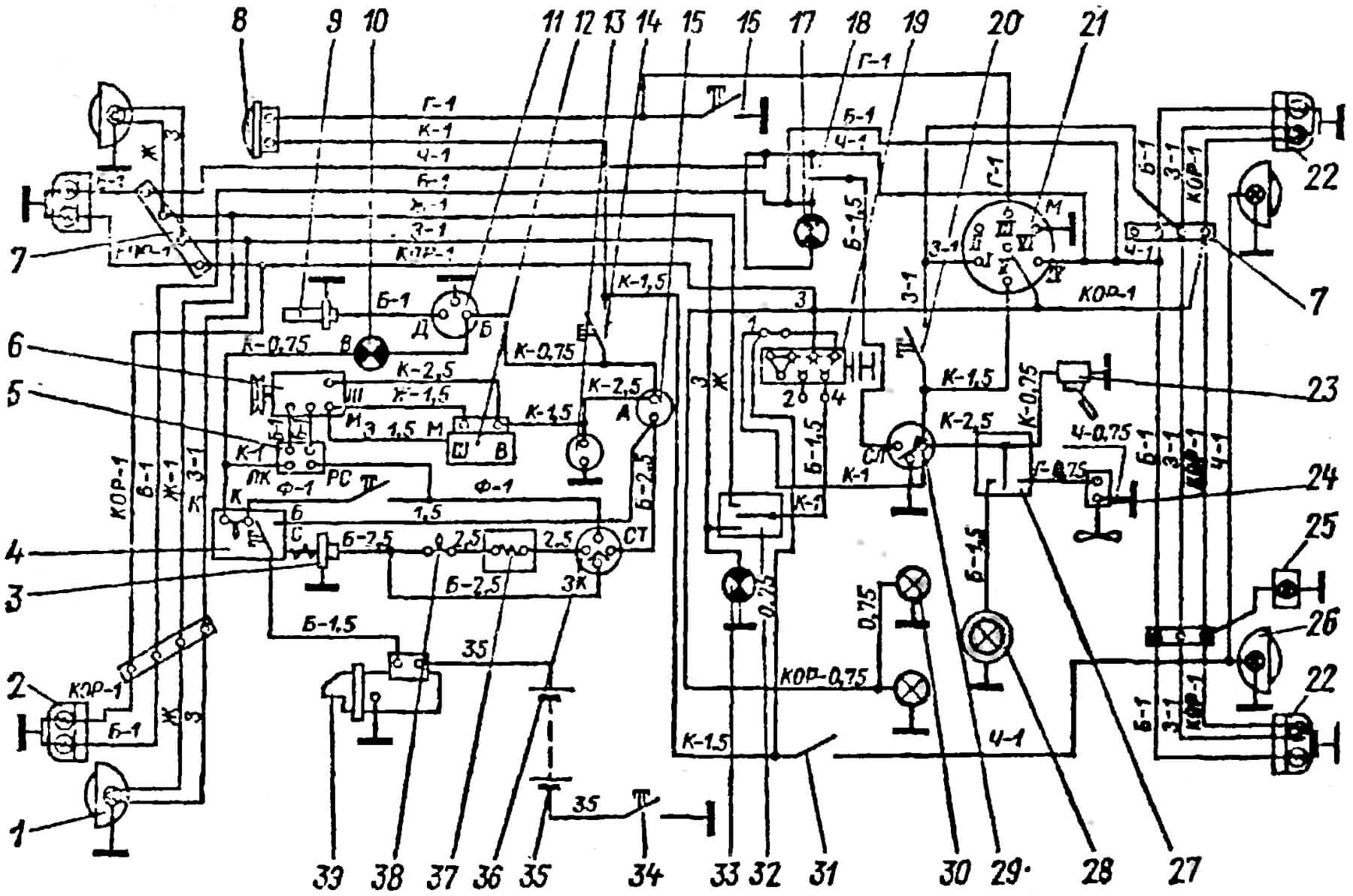

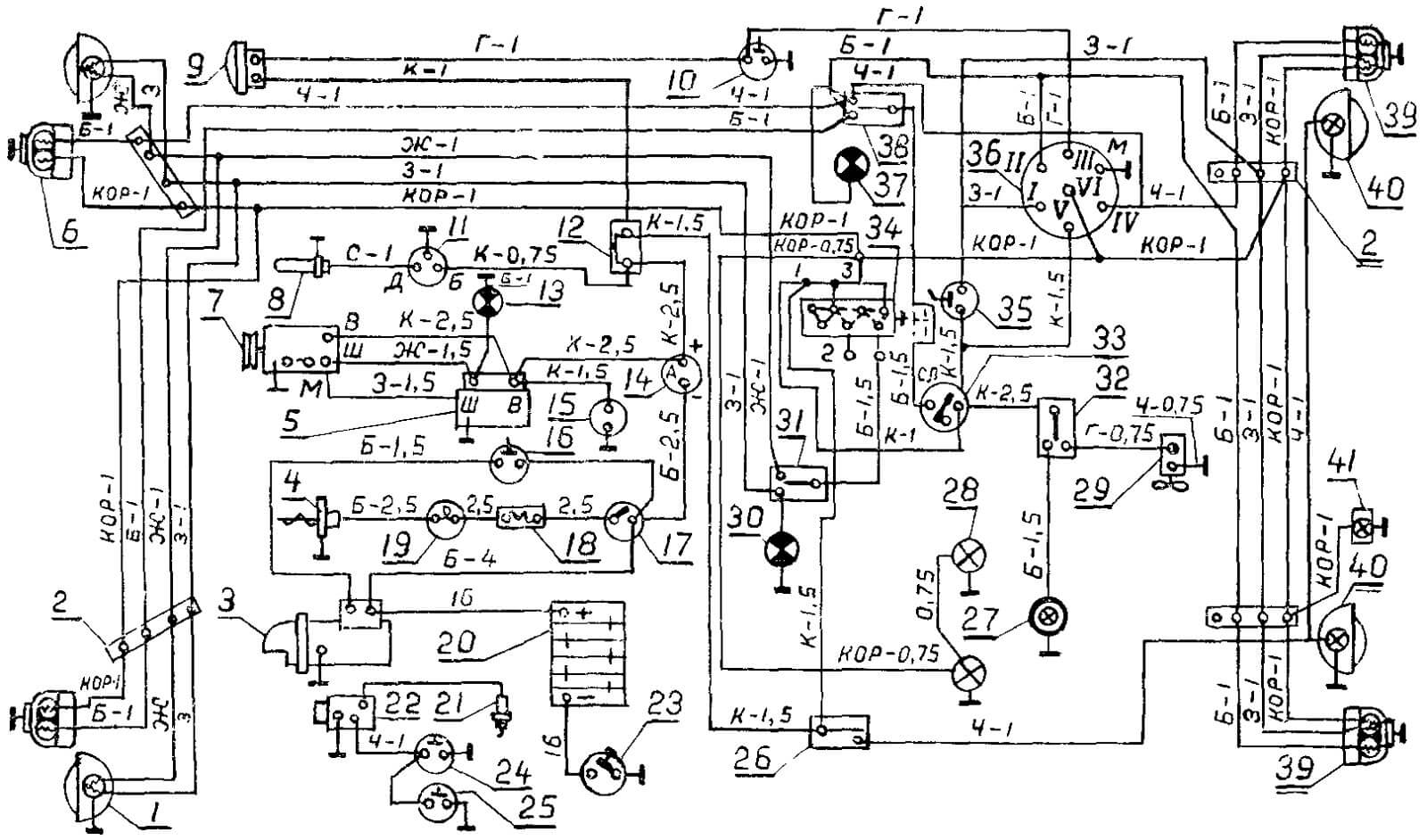

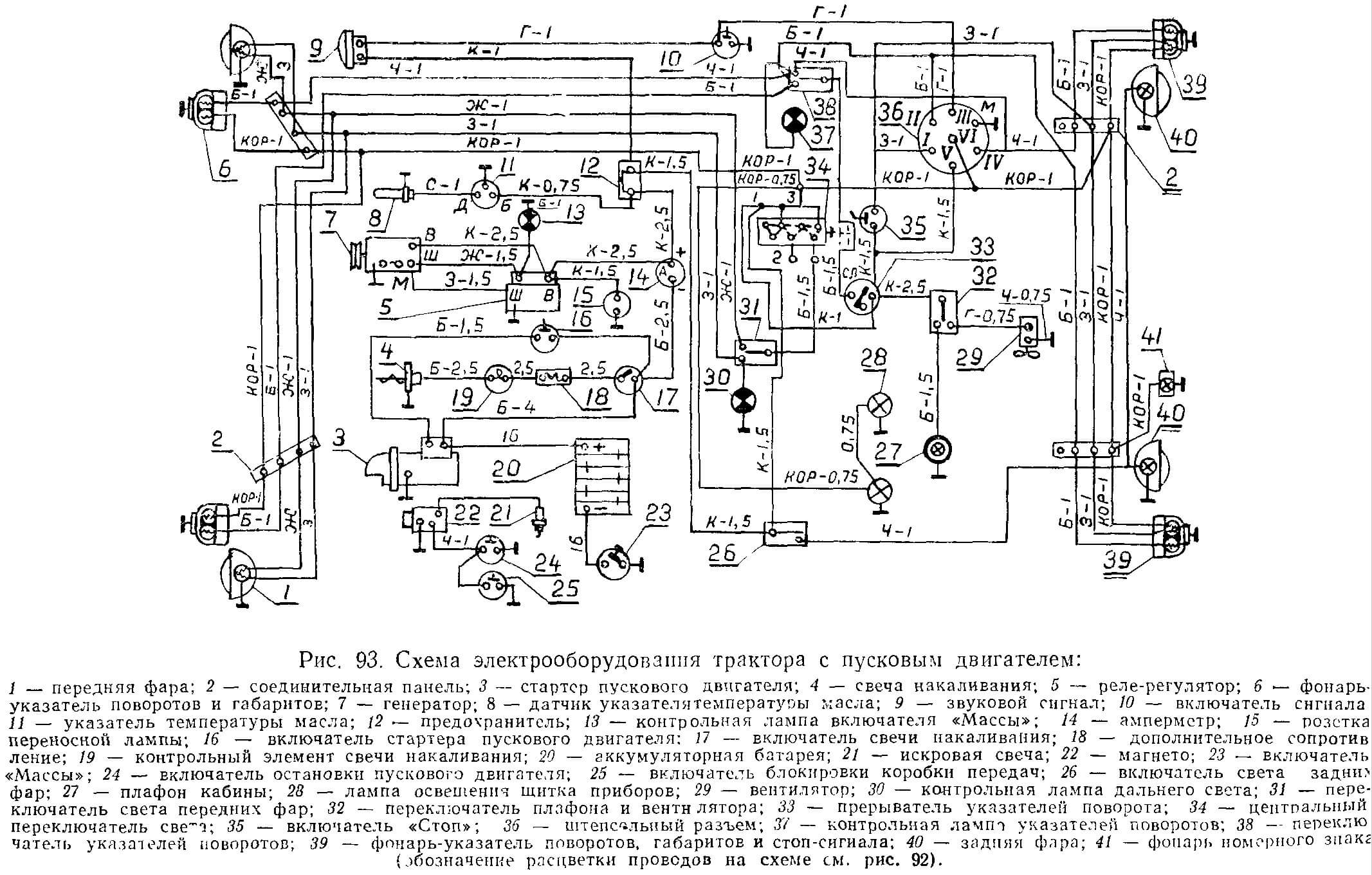

Схема электрооборудования трактора Т-40М, Т-40АМ, Т-40АНМ со стартером

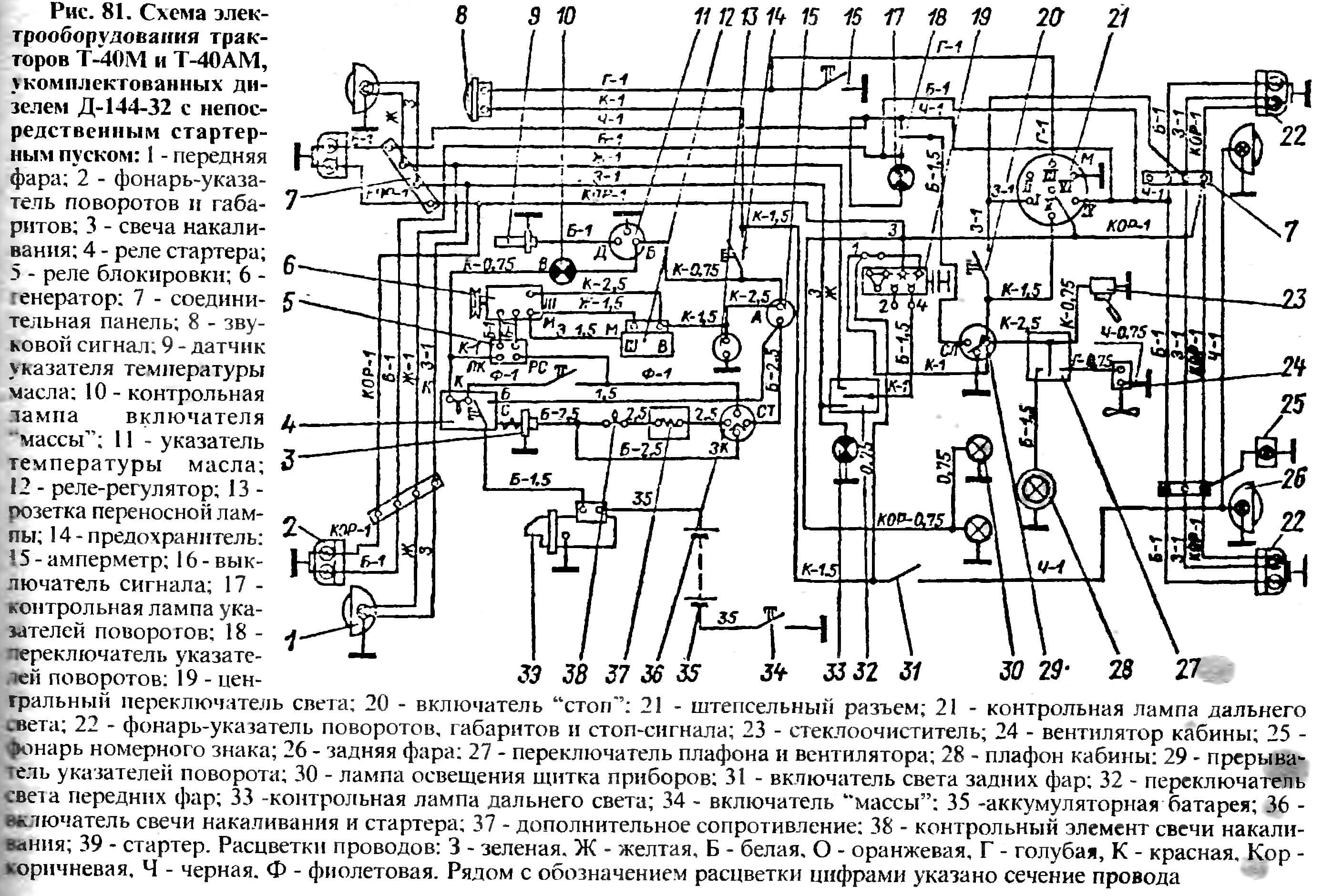

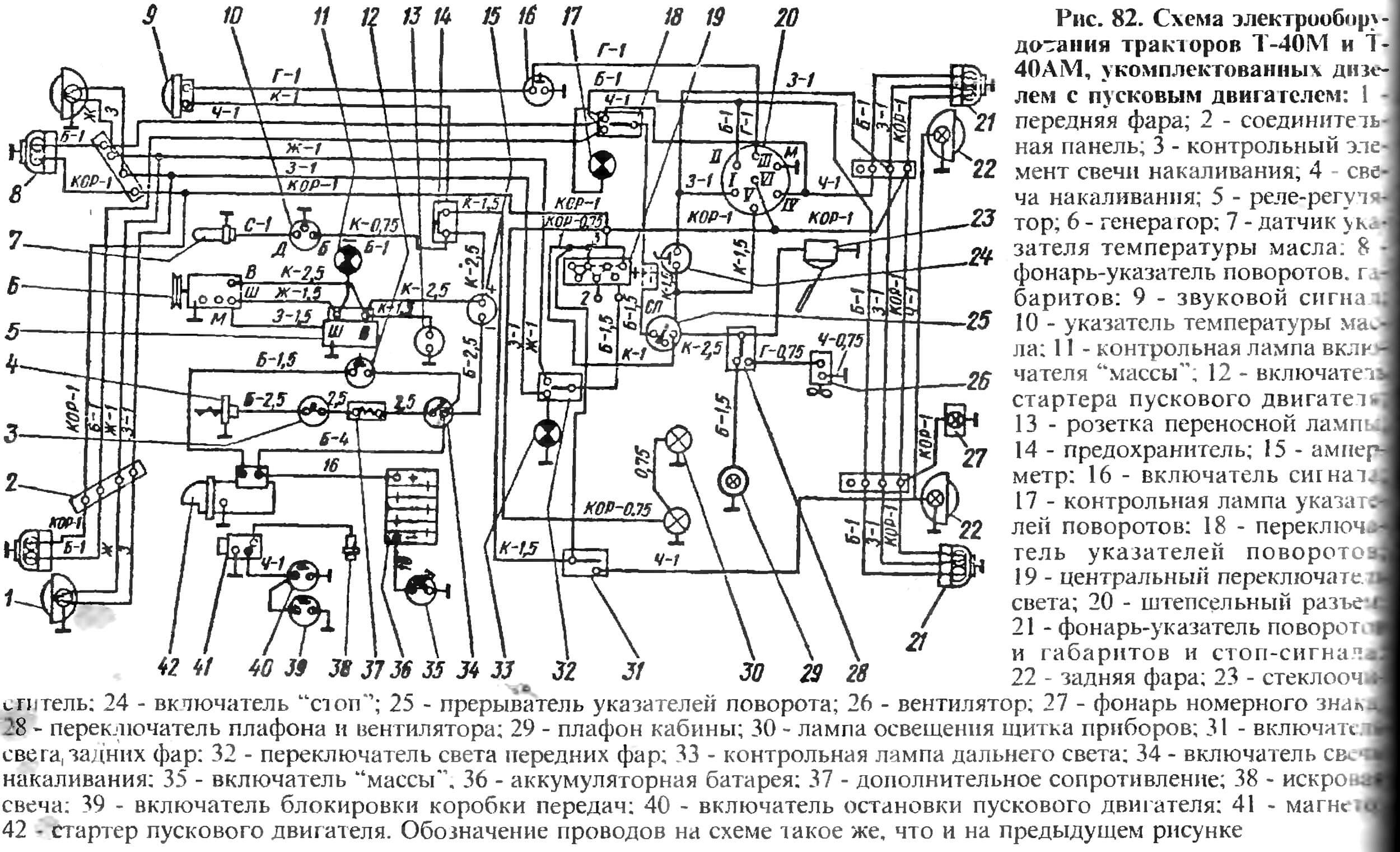

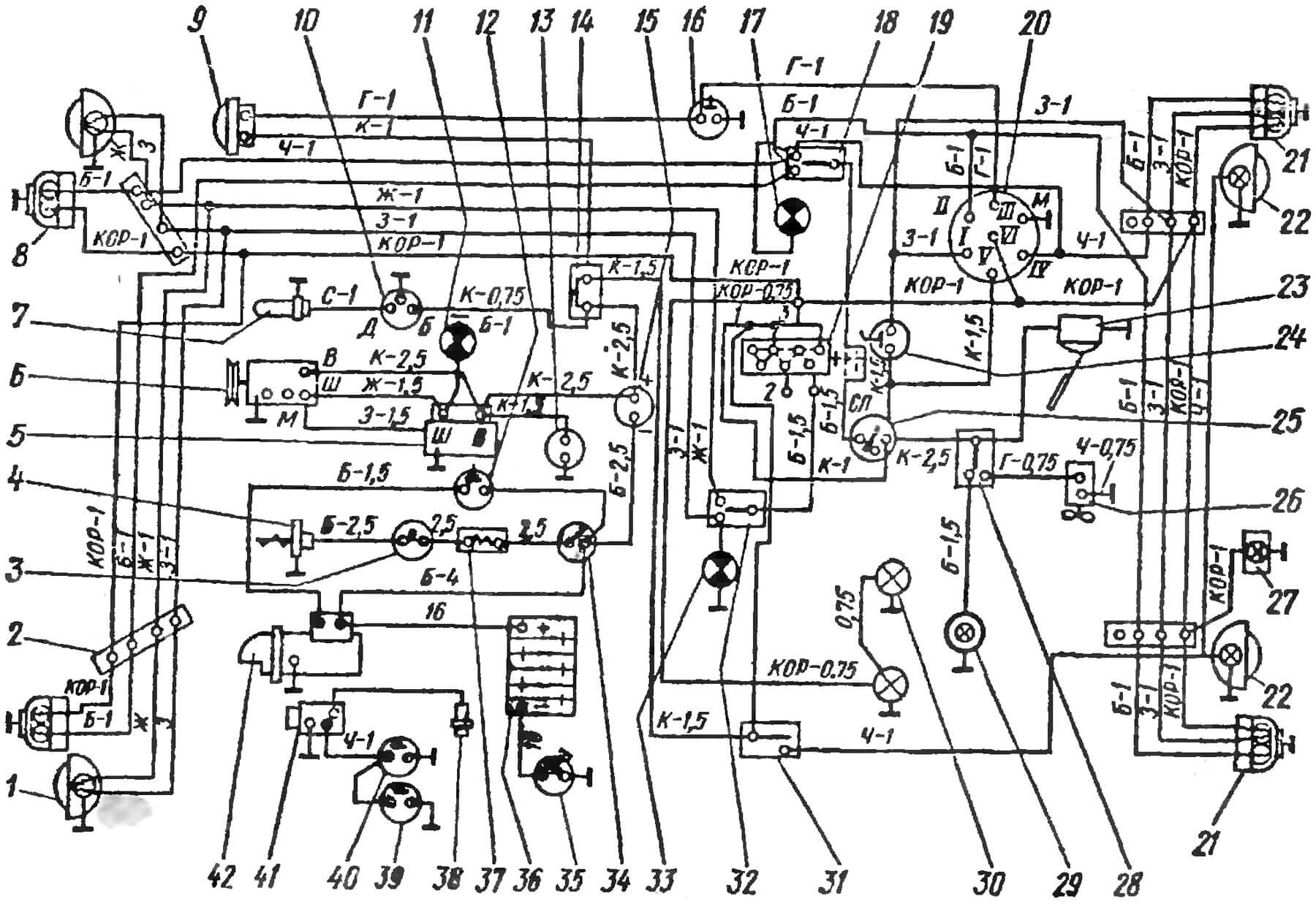

Схема электрооборудования тракторов Т-40М и Т-40АМ, укомплектованных дизелем Д-144-32 с непосредственным стартерным пуском

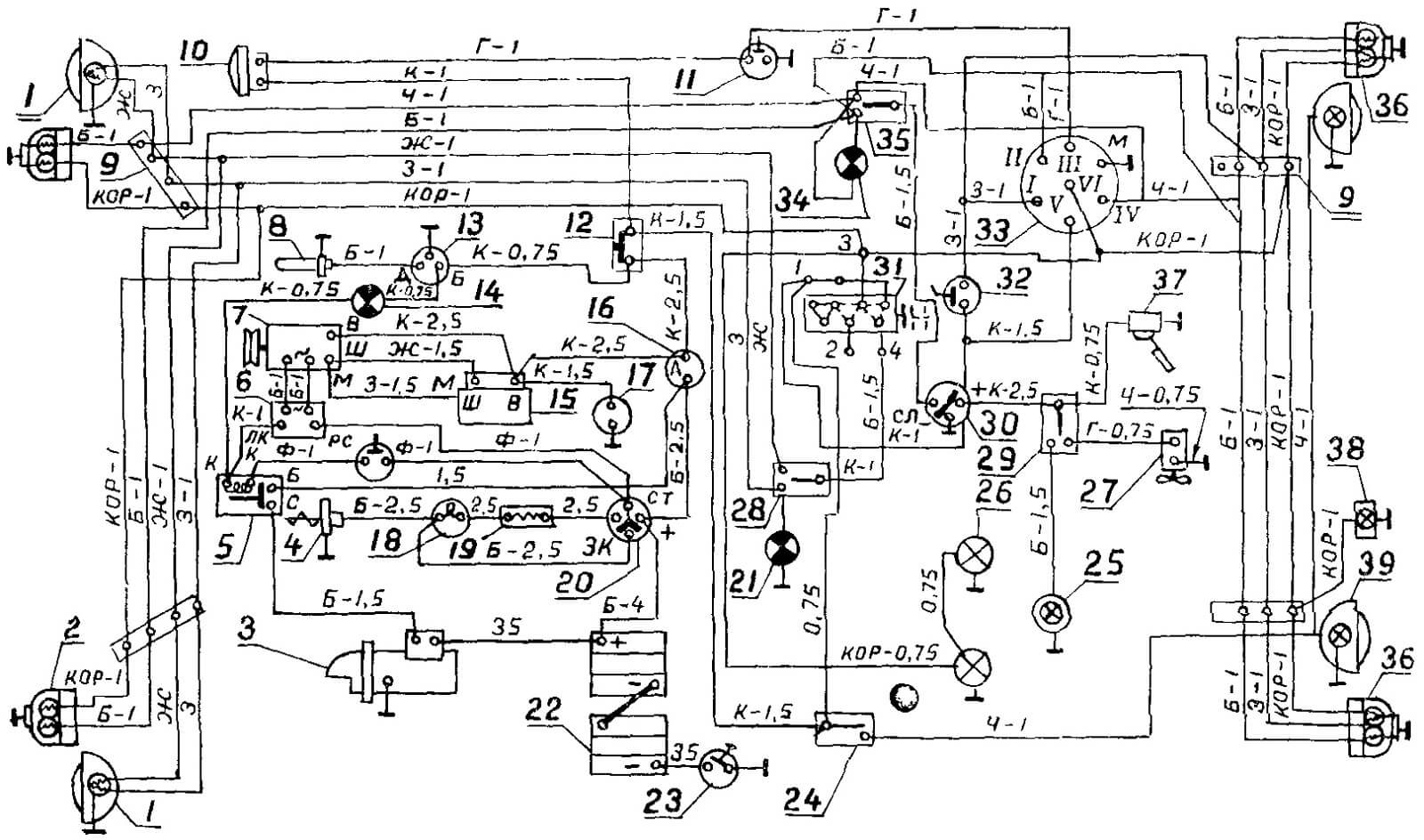

Схема электрооборудования трактора Т-40М, Т-40АМ, Т-40АНМ  со стартером






1 - передняя фара;
2 - фонарь-указатель поворотов и габаритов;
3 - свеча накаливания;
4 - реле стартера;
5 - реле блокировки;
6 - генератор;
7 - соединительная панель;
8 - звуковой сигнал;
9 - датчик указателя температуры масла;
10 - контрольная лампа включателя массы;
11 - указатель температуры масла;
12 - реле-регулятор;
13 - розетка переносной лампы;
14 - предохранитель;
15 - амперметр;
16 - выключатель сигнала;
17 - контрольная лампа указателей поворотов;
18 - переключатель указатели поворотов;
19 - центральный переключатель света;
20 - включатель "стоп”;
21 - штепсельный разъем;
21 - контрольная лампа дальнего света;
22 - фонарь-указатель поворотов, габаритов и стоп-сигнала;
23 - стеклоочиститель;
24 - вентилятор кабины;
25 - фонарь номерного знака;
26 - задняя фара;
27 - переключатель плафона и вентилятора;
28 - плафон кабины;
29 - прерыватель указателей поворота;
30 - лампа освещения щитка приборов;
31 - включатель света задних фар;
32 - переключатель света передних фар;
33 - контрольная лампа дальнего света;
34 - включатель "массы”;
35 - аккумуляторная батарея;
36 - включатель свечи накаливания и стартера;
37 - дополнительное сопротивление;
38 - контрольный элемент свечи накаливания;
39 - стартер.
Расцветки проводов:
3 - зеленая,
Ж - желтая,
Б - белая,
О - оранжевая,
Г - голубая,
К - красная,
Кор -коричневая,
Ч - черная,
Ф - фиолетовая.
Рядом с обозначением расцветки цифрами указано сечение провода

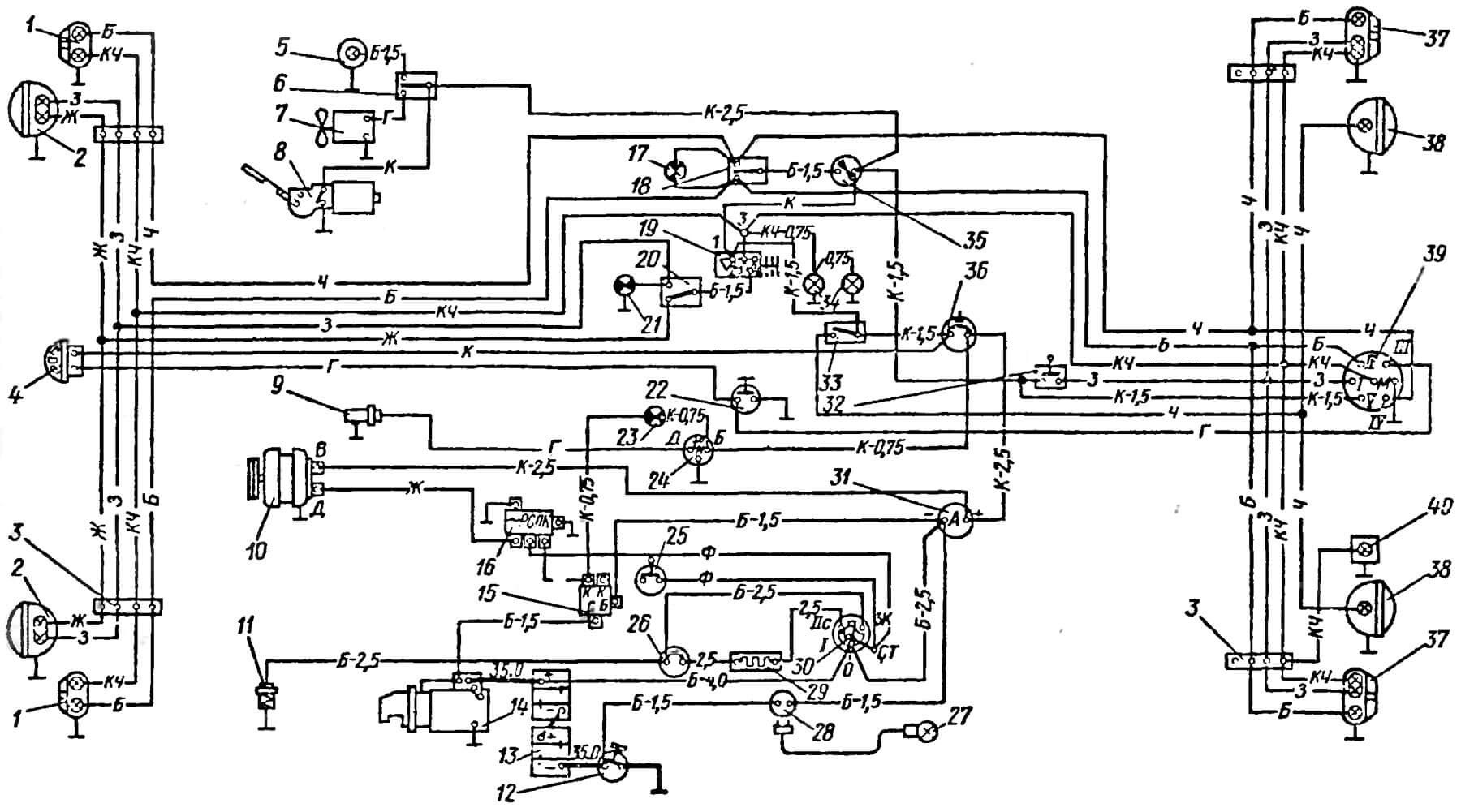

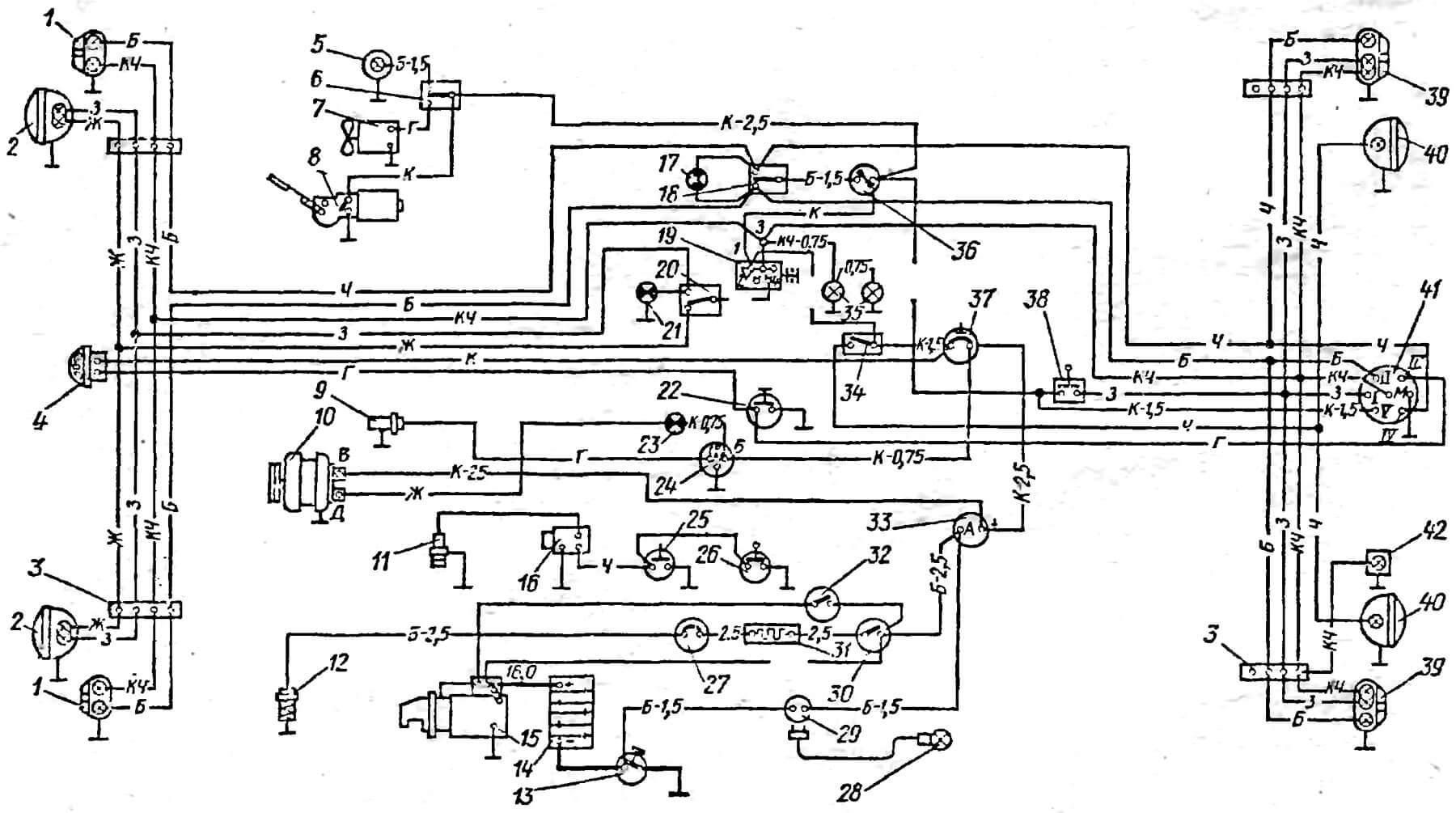

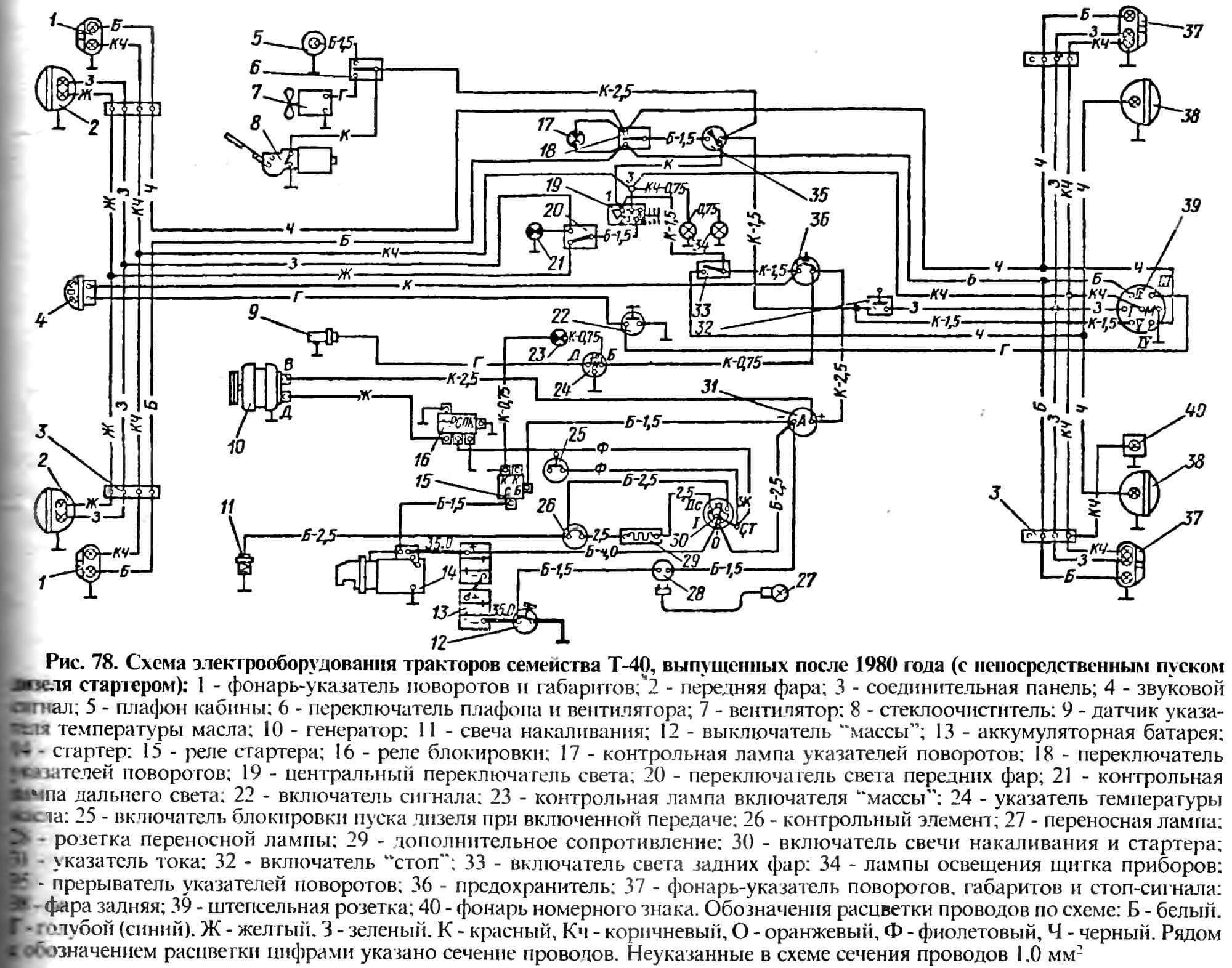

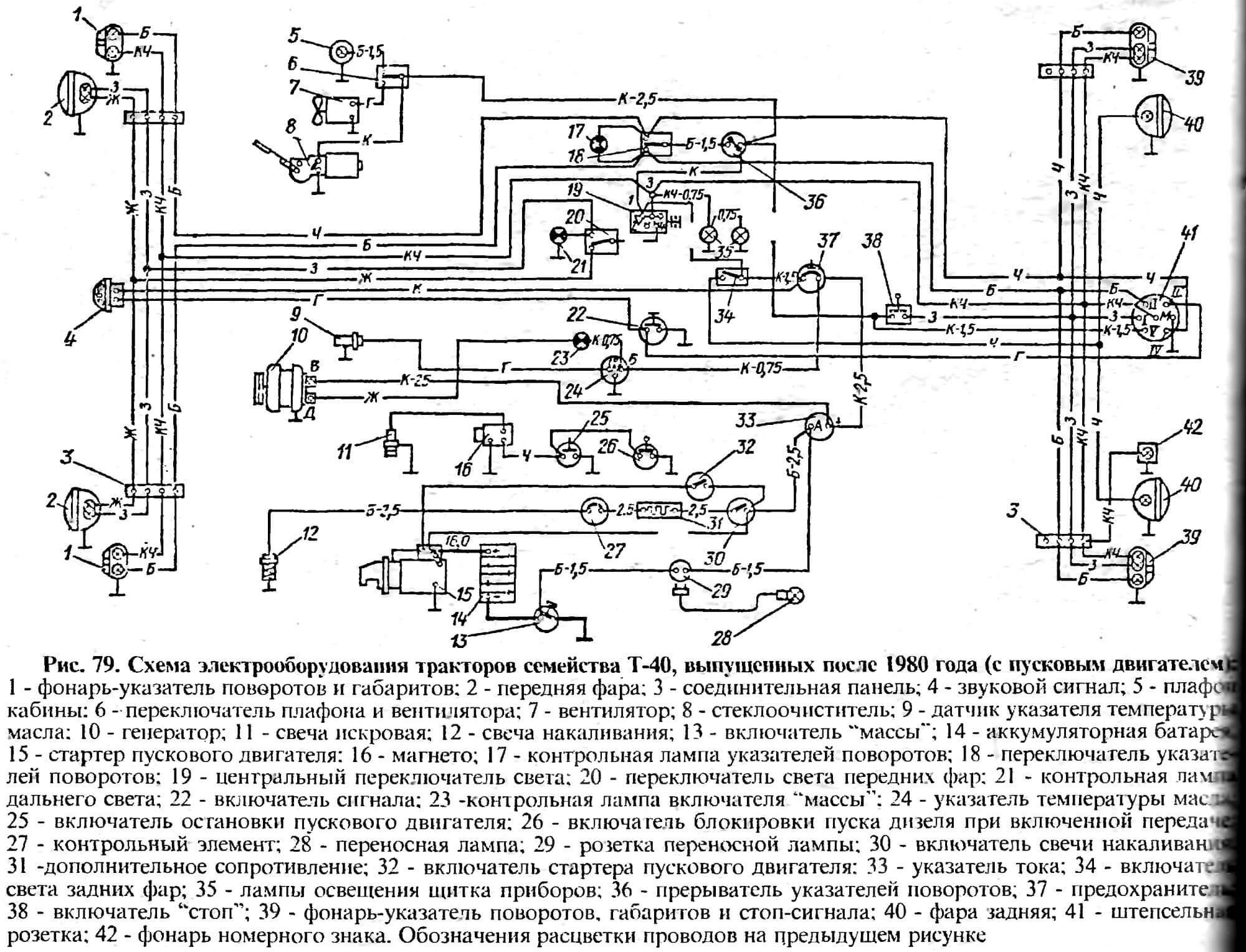

Схема электрооборудования тракторов семейства Т-40, выпущенных после 1980 года (с непосредственным пуском дизеля стартером)

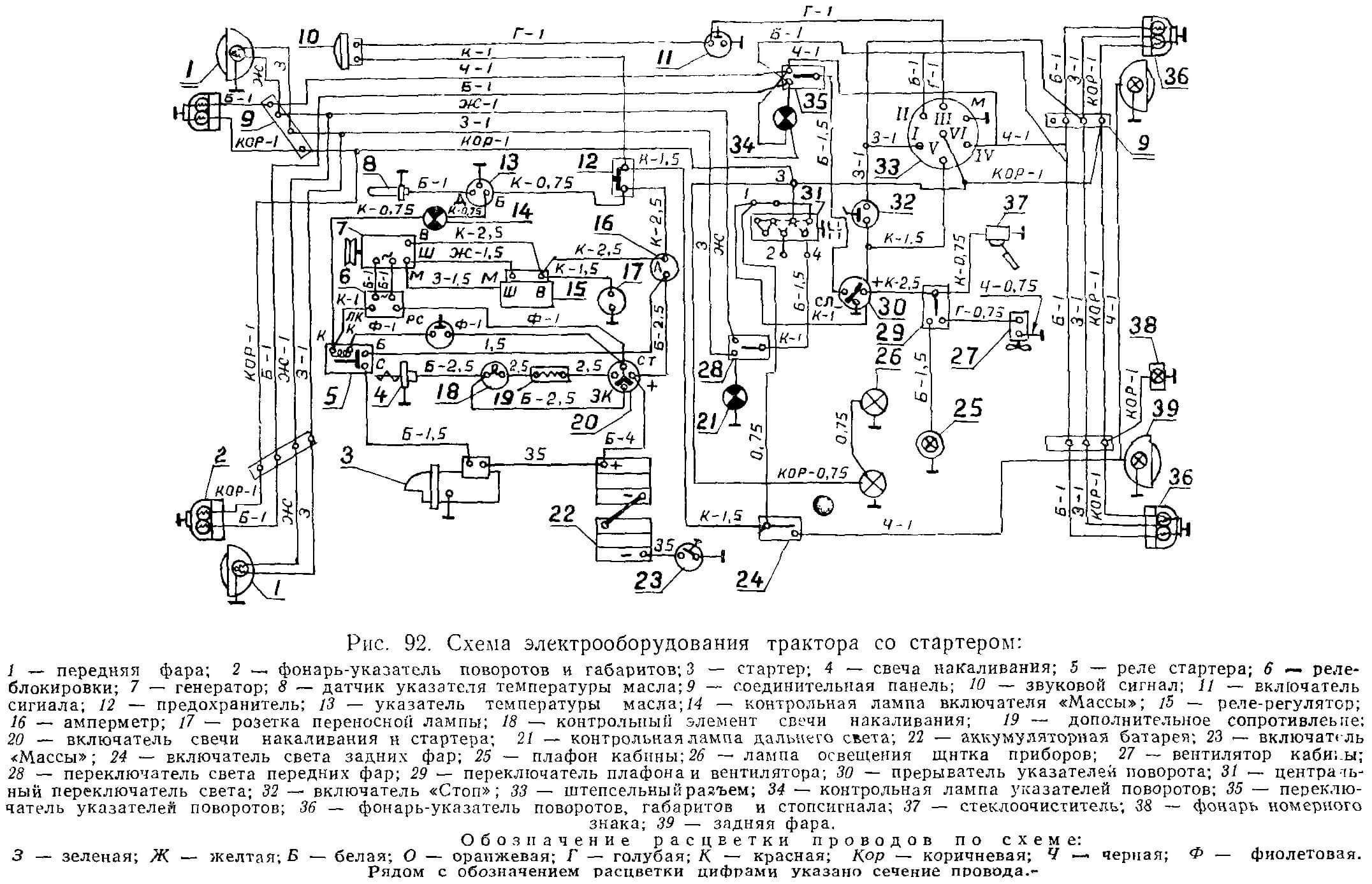

Схема электрооборудования трактора Т-40М, Т-40АМ, Т-40АНМ  со стартером


1 - фонарь-указатель поворотов и габаритов;
2 - передняя фара;
3 - соединительная панель;
4 - звуковой сигнал;
5 - плафон кабины;
6 - переключатель плафона и вентилятора;
7 - вентилятор;
8 - стеклоочиститель;
9 - датчик указателя температуры масла;
10 - генератор;
11 - свеча накаливания;
12 - выключатель "массы”;
13 - аккумуляторная батарея;
14 - стартер;
15 - реле стартера;
16 - реле блокировки;
17 - контрольная лампа указателей поворотов;
18 - переключатель указателей поворотов;
19 - центральный переключатель света;
20 - переключатель света передних фар;
21 - контрольная лампа дальнего света;
22 - включатель сигнала;
23 - контрольная лампа включателя "массы”;
24 - указатель температуры масла;
25 - включатель блокировки пуска дизеля при включенной передаче;
26 - контрольный элемент;
27 - переносная лампа;
28 - розетка переносной лампы;
29 - дополнительное сопротивление;
30 - включатель свечи накаливания и стартера;
31 - указатель тока;
32 - включатель "стоп";
33 - включатель света задних фар;
34 - лампы освещения щитка приборов;
35 - прерыватель указателей поворотов;
36 - предохранитель;
37 - фонарь-указатель поворотов, габаритов и стоп-сигнала;
38 - фара задняя;
39 - штепсельная розетка;
40 - фонарь номерного знака;
Обозначения расцветки проводов по схеме:
Б - белый;
Г - голубой (синий);
Ж - желтый;
3 - зеленый;
К - красный;
Кч - коричневый;
О - оранжевый;
Ф - фиолетовый;
Ч - черный.
Рядом с обозначением расцветки цифрами указано сечение проводов. Неуказанные в схеме сечения проводов 1.0 мм2.



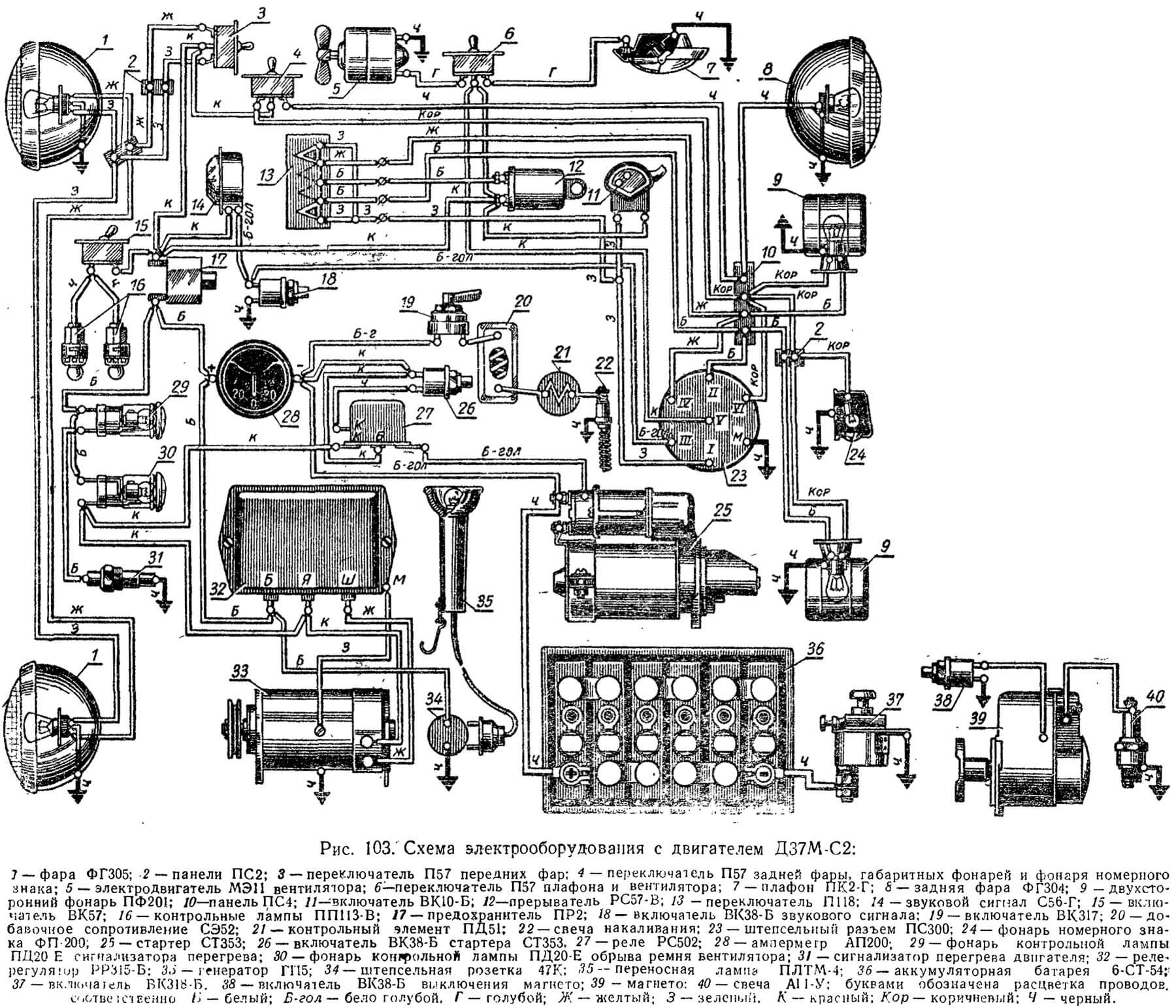

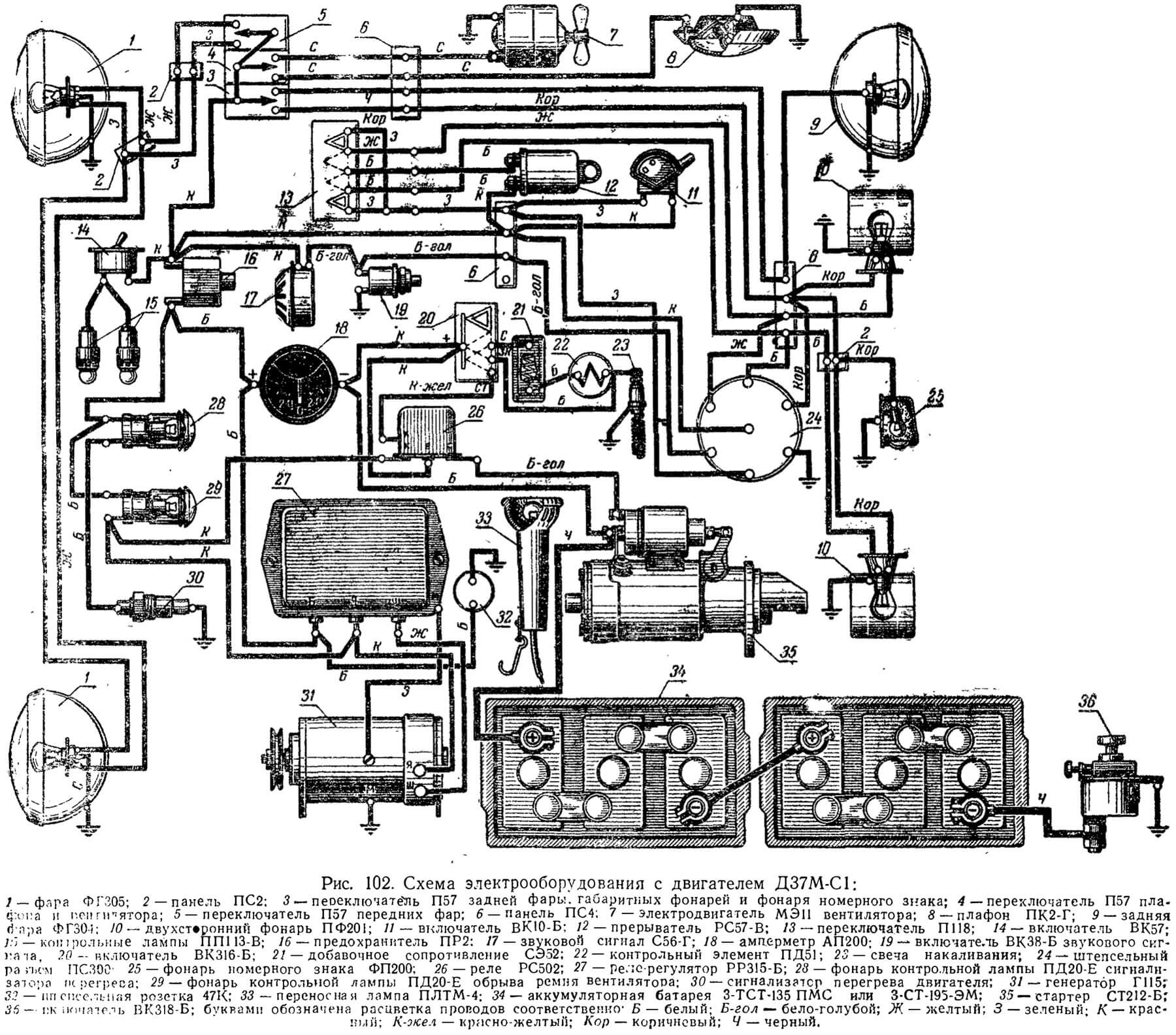

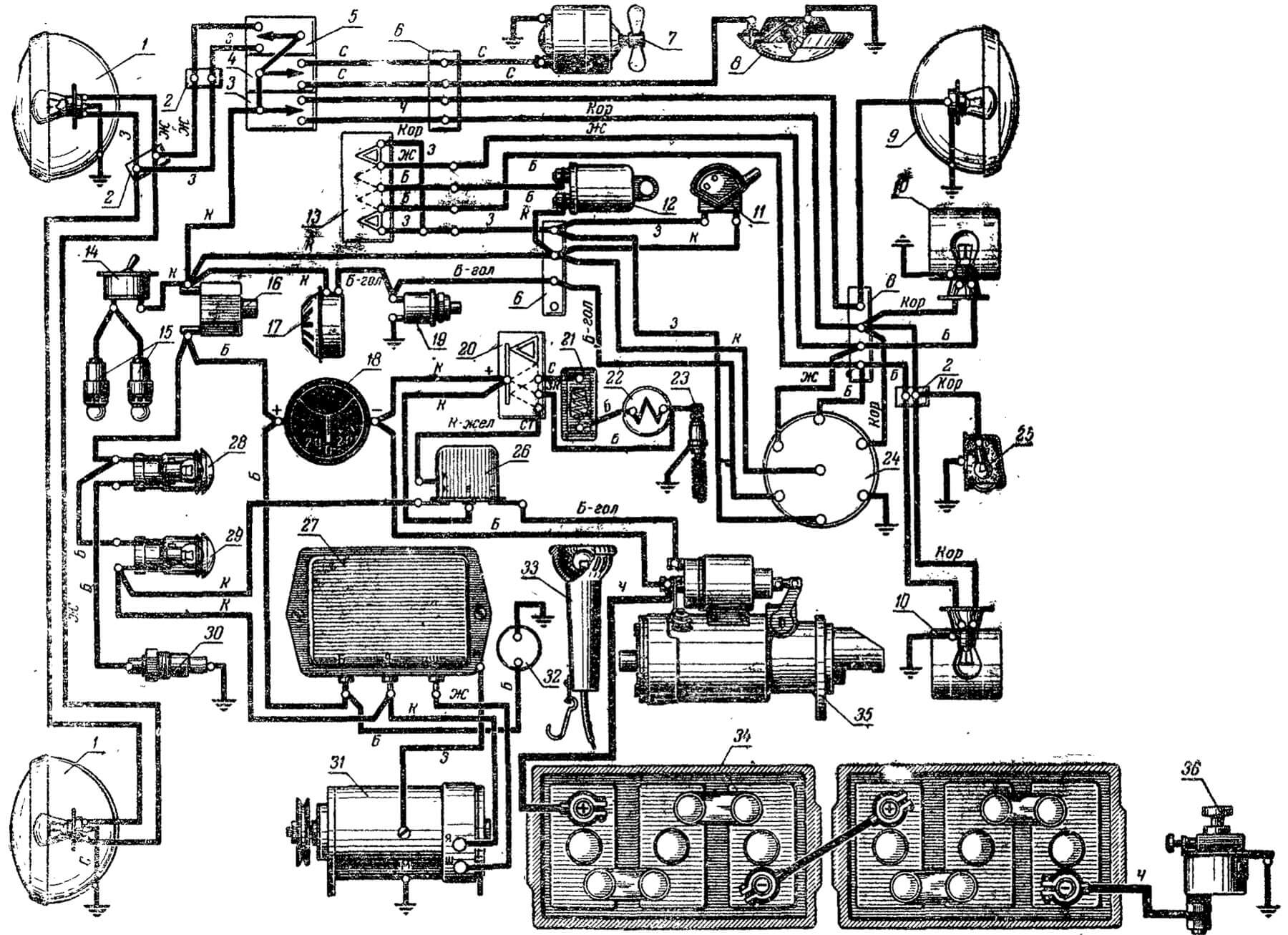

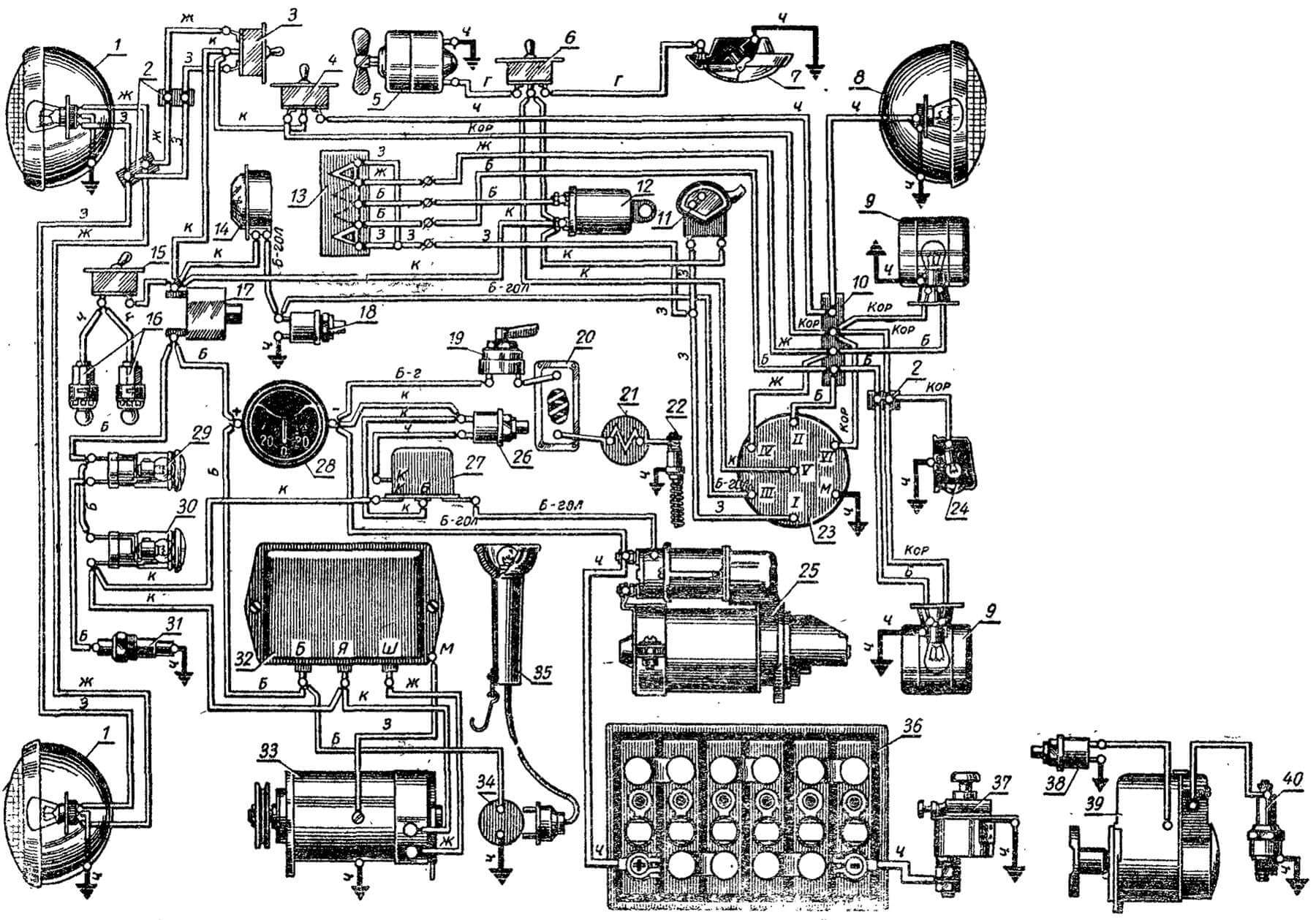

Схема электрооборудования трактора со стартером

Схема электрооборудования трактора Т-40М, Т-40АМ, Т-40АНМ  со стартером

Схема электрооборудования трактора Т-40М, Т-40АМ, Т-40АНМ  со стартером
