Т-74 - схема электрооборудования

Т 74

Схема электрооборудования гусеничного трактора Т-74 с дизельным двигателем СМД-14А с рабочим объемом 6.33 л., мощностью 75 л.с.

Схема электрооборудования Т74

Электрооборудование трактора работает на постоянном токе с номинальным напряжением 12В.

Приборы электрооборудования соединены по однопроводной системе. Отрицательные полюсы потребителей и источника тока соединены с корпусом (массой) трактора.

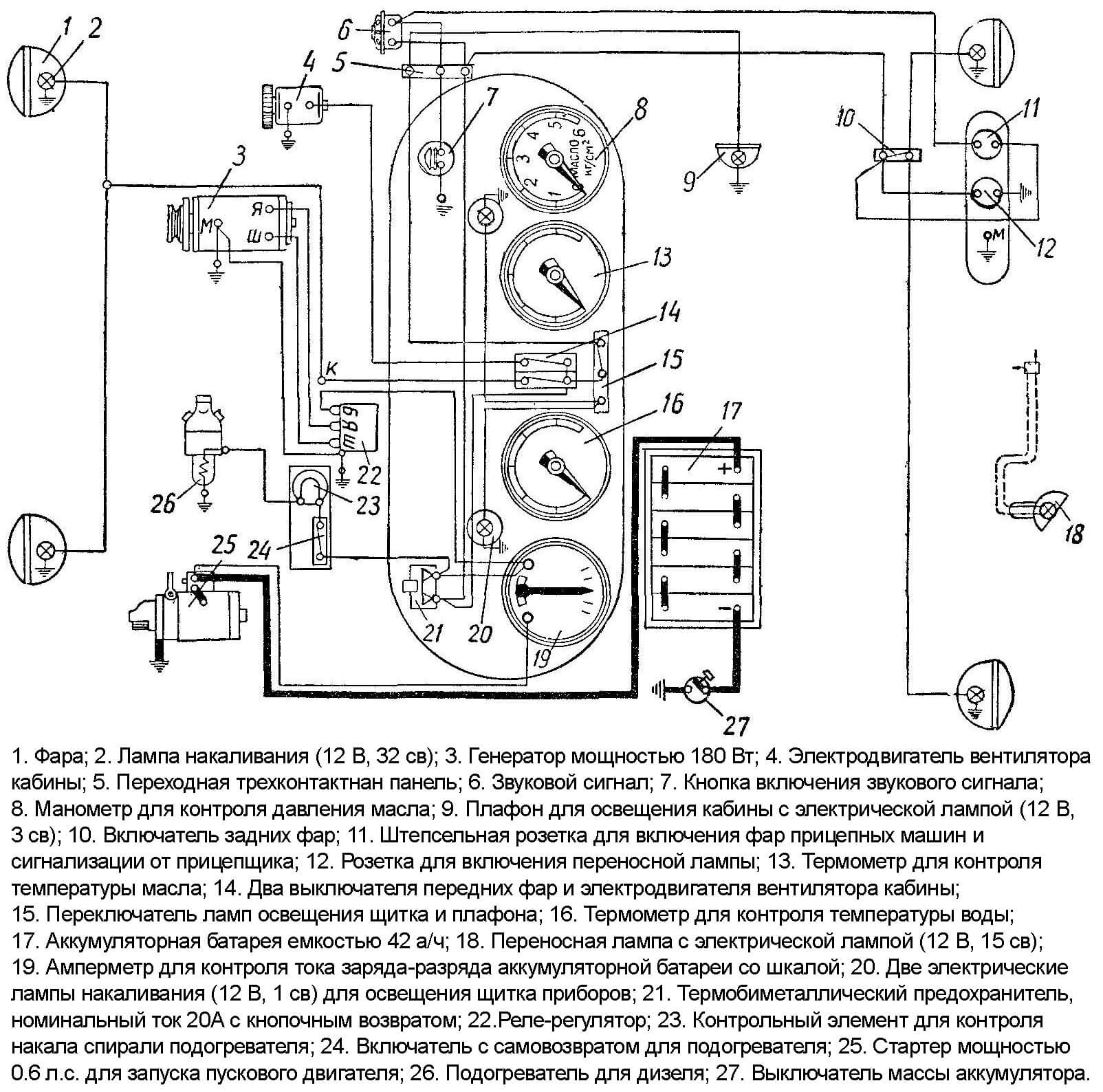

  1. Фара
  2. Лампа накаливания (12 В, 32 св)
  3. Генератор мощностью 180 Вт
  4. Электродвигатель вентилятора кабины
  5. Переходная трехконтактнан панель
  6. Звуковой сигнал
  7. Кнопка включения звукового сигнала
  8. Манометр для контроля давления масла
  9. Плафон для освещения кабины с электрической лампой (12 В, 3 св)
  10. Включатель задних фар
  11. Штепсельная розетка для включения фар прицепных машин и сигнализации от прицепщика
  12. Розетка для включения переносной лампы
  13. Термометр для контроля температуры масла
  14. Два выключателя передних фар и электродвигателя вентилятора кабины
  15. Переключатель ламп освещения щитка и плафона
  16. Термометр для контроля температуры воды
  17. Аккумуляторная батарея емкостью 42 а/ч
  18. Переносная лампа 18 с электрической лампой (12 В, 15 св)
  19. Амперметр для контроля тока заряда-разряда аккумуляторной батареи со шкалой
  20. Две электрические лампы накаливания (12 В, 1 св) для освещения щитка приборов
  21. Термобиметаллический предохранитель, номинальный ток 20А с кнопочным возвратом
  22. Реле-регулятор
  23. Контрольный элемент для контроля накала спирали подогревателя
  24. Включатель с самовозвратом для подогревателя
  25. Стартер мощностью 0.6 л.с. для запуска пускового двигателя
  26. Подогреватель для дизеля
  27. Выключатель массы аккумулятора

Электрооборудование прицепа подключают к розетке 11 при помощи штепсельной вилки, от которой отведены два провода — к сигнализации и освещению. Провод для электрического соединения корпусов трактора и прицепа присоединяют на тракторе к специальному болту массы у розеток 11 и 12.
Для правильного включения проводов, идущих от вилки, нужно поочередно прикоснуться концами проводов к массе. Провод, прикосновение которого вызывает звучание сигнала, нужно подключить к кнопке сигнала прицепщика.
