1995-1999 Rover 400
Назначение и расположение предохранителей Rover 400 (HH-R) в кузове седан и хэтчбек (лифтбек). Оборудованные бензиновым двигателем: 1.4 л., 1.6 л., 2.0 л., или с дизельным двигателем 2.0 л. (1995, 1996, 1997, 1998, 1999)
Блок предохранителей в салоне

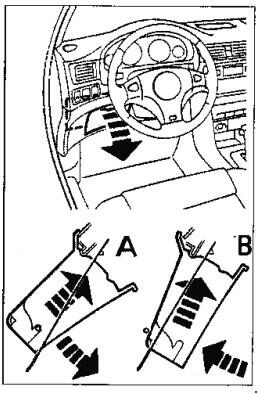

Для доступа к блоку следует снимать карман для мелких вещей с панели приборов на водительской стороне. Для этого карман следует открыть а затем сместить вверх, одновременно выведя его из крепления.
При установке карман следует установить в верхние выемки, а затем отжать вверх одновременно удерживая его внизу.

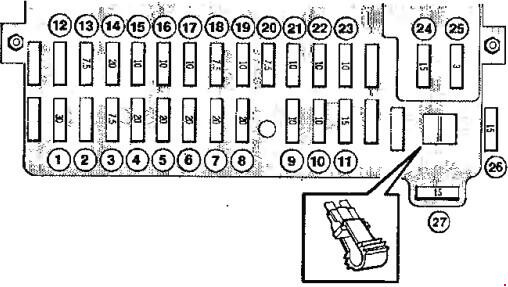

| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Люк |
| 2 | 20 | Подогрев сидений |
| 3 | 7.5 | Освещение салона |
| 4 | 20 | Задний правый стеклоподъемник |
| 5 | 20 | Передний правый стеклоподъемник |
| 6 | 20 | Центральный замок, противоугонная система |
| 7 | 20 | Задний левый стеклоподъемник |
| 8 | 20 | Передний левый стеклоподъемник |
| 9 | 10 | Правый дальний свет |
| 10 | 10 | Левый дальний свет |
| 11 | 15 | Противотуманные фары |
| 12 | - | - |
| 13 | 7.5 | Отопитель, вентилятор, электропривод зеркал |
| 14 | 20 | Стеклоочиститель и омыватель, стеклоподъемники, люк |
| 15 | 10 | Лампы заднего хода, указатели поворота, аварийная сигнализация |
| 16 | 10 | ABS |
| 17 | 10 | Габаритный свет с левой стороны |
| 18 | 7.5 | Замок зажигания |
| 19 | 10 | Габаритный свет с правой стороны, освещение номерного знака, подсветка комбинации приборов |
| 20 | 7.5 | Задний противотуманный свет |
| 21 | 10 | Правый ближний свет |
| 22 | 10 | Левый ближний свет |
| 23 | 15 | Прикуриватель, аудиосистема, часы |
| 24 | 15 | Топливный насос, блок управления двигателем |
| 25 | 3 | Подушки безопасности |
| 10 | Подушки безопасности | |
| 26 | 20 | Омыватели фар |
| 15 | Блок управления двигателем |

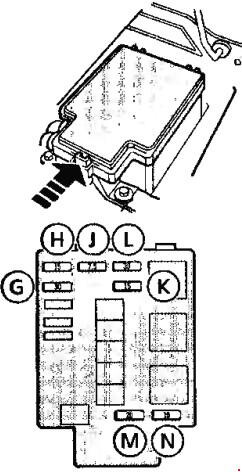

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| G | 20 | Вентилятор кондиционера |
| 30 | Вентилятор кондиционера | |
| H | 15 | Блок управления двигателем |
| J | 7.5 | Аудиосистема, часы |
| K | 15 | Вентилятор системы охлаждения двигателя |
| 30 | Вентилятор системы охлаждения двигателя | |
| L | 30 | Обогрев заднего стекла |
| M | 20 | Лампы стоп-сигналов, звуковой сигнал |
| N | 10 | Аварийная сигнализация |

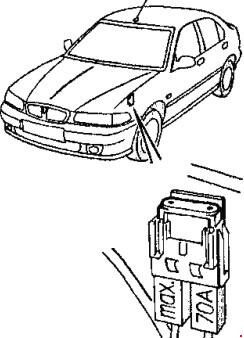

Предохранитель ABS и предохранитель свечей накаливания
Дополнительный предохранитель ABS находится с левой стороны моторного отсека. Здесь же располагается предохранитель свечей накаливания на 50 Ампер.
