1994-2001 Skoda Felicia - предохранители
Расположение и назначение предохранителей и реле в Шкоде Фелиция в кузове хэтчбек, а также универсал Felicia Combi, пикап Felicia Pickup и фургон Felicia Vanplus, Felicia Praktik. Оборудованных бензиновым двигателем: 1.3 л., 1.6 л. или с дизельным двигателем 1.9 л. (1994-2001)

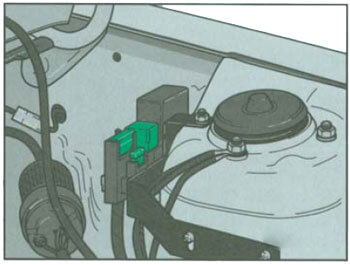

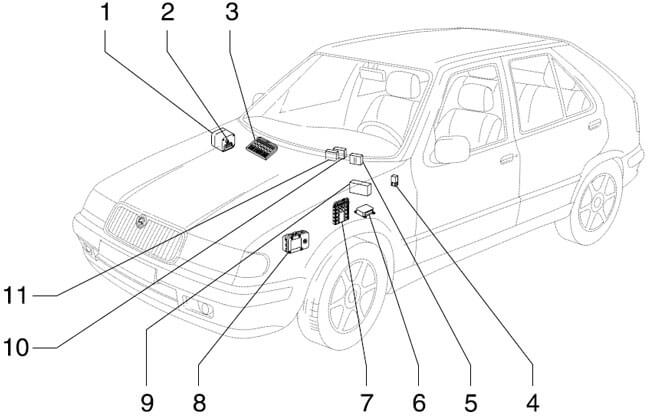

- Блок управления противоугонной системой, в подкапотном пространстве справа
- Предохранитель на блоке управления противоугонной системой
- Блок предохранителей, под панелью приборов справа
- Реле омывателей фар, на передней стенке кузова, отделяющей моторный отсек от салона, слева
- Блок управления иммобилизатором, позади панели приборов
- Блок управления системой надувных подушек безопасности „Airbag", во внутреннем пространстве автомобиля на выступающей части пола впереди (тоннели)
- Блок управления устройством „Mono-Motronic“, в подкапотном пространстве слева
Блок управления „1AV“, в подкапотном пространстве слева, или же
Блок управления „Simos 2Р“, в подкапотном пространстве слева - Блок управления противоблокирующим устройством „ABS“, в подкапотном пространстве слева
- Блок управления двигателем „1,9D“, в подкапотном пространстве на защитном кожухе левой амортизационной стойки
- Блок управления системой замков дверей с центральным управлением, позади панели
приборов - Блок управления обогревом сидений, позади панели приборов
Список двигателей:
- 1.3 л. карбюратор (AMJ)
- 1.3 л. моновпрыск - Bosch Mono-Motronic (AMG, AMH)
- 1.3 л. многоточечный впрыск - Siemens Simos 2P (AMG, AMH)
- 1.6 л. многоточечный впрыск - Magneti Marelli 1AV (AEE)
- 1.9 л. дизель (AEF)
Блок предохранителей

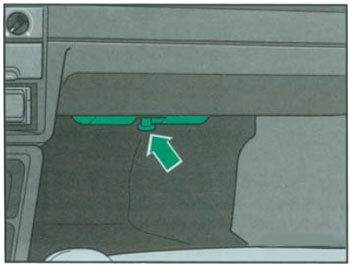

Блок предохранителей расположен под приборной панелью справа.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 | Блок управления двигателем ("Bosch Mono-Motronic", "Simos 2Р", "Magneti Marelli 1AV" и дизель 1.9 л.), клапан абсорбера, диагностический разъем |
| 2 | 20 | Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель |
| 3 | 25 | Отопитель |
| 20 | в вариантном исполнении: Отопитель | |
| 4 | 15 | Блок управления двигателем ("Mono-Motronic", "Simos 2Р", "Magneti Marelli 1AV"), топливный насос, обогрев лямбда-зонда (датчик кислорода), топливные форсунки |
| 5 | 10 | Правая передняя противотуманная фара |
| 6 | 10 | Левая передняя противотуманная фара, индикатор переднего противотуманного света |
| 7 | 10 | Правый ближний свет |
| 8 | 10 | Левый ближний свет, индикатор ближнего света |
| 9 | 10 | Правый дальний свет |
| 10 | 10 | Левый дальний свет, индикатор дальнего света |
| 11 | 7.5 | Правые габаритные огни, предупреждающий зуммер включенных габаритных огней (до декабря 1997), ABS |
| 12 | 7.5 | Задний противотуманный фонарь, индикатор заднего противотуманного света |
| 13 | 30 | Обогрев заднего стекла, индикатор обогрева заднего стекла, обогрев зеркал |
| 14 | 15 | Стоп-сигнал, аварийная сигнализация, ABS |
| 15 | 15 | Освещение салона, розетка (прикуриватель), блок управления противоугонной системой "Laserline 989" (на блоке управления находится еще один предохранитель на 15 ампер), часы |
| 16 | 15 | Центральный замок, омыватели фар |
| 17 | 25 | Звуковой сигнал, вентилятор системы охлаждения, подрулевой переключатель (предупредительный световой сигнал) |
| 18 | 25 | 1998-2001: Стеклоподъемники |
| 19 | 15 | Контрольная лампа тормозной жидкости, комбинация приборов, выключатель габаритных огней, AKIN, подогрев сидений, управление электрозеркалами, стеклоподъемники, часы, предупреждающий зуммер включенных габаритных огней (с января 1998) |
| 20 | 15 | Катушка зажигания, блок управления двигателем ("Bosch Mono-Motronic", "Simos 2Р", "Magneti Marelli 1AV" и дизель 1.9 л.), блок управления иммобилайзером, автоматическое устройство карбюратора для обогащения горючей смеси при пуске (1.3 л. AMJ), клапан прекращения подачи топлива при движении автомобиля в режиме принудительного холостого хода (1.3 л. AMJ), термостат с вьдержкой времени для пуска холодного двигателя (1.3 л. AMJ) |
| 21 | 15 | Указатели поворота, лампы заднего хода |
| 22 | 7.5 | Левый габаритный свет, подсветка панели приборов, подсветка радиоприемника (на радиоприемнике находится еще один предохранитель на 5 ампер (до августа 1998) или 10 ампер (с сентября 1998)), подсветка номерного знака |
| Реле | ||
| R1 | Дальний свет | |
| R2 | Передний противотуманный свет | |
| R3 | Задний противотуманный свет | |
| R4 | Обогрев заднего стекла | |
| R5 | Система впрыска Bosch Mono-Motronic | |
| Топливный насос | ||
| в вариантном исполнении: Предупредительный зуммер включенных габаритных огней | ||
| R6 | в вариантном исполнении: Блокировка системы зажигания (при открытой двери - только на некоторых моделях) AKIN, SPDP | |
| в вариантном исполнении: Дневные ходовые огни | ||
| до декабря 1997: Предупредительный зуммер включенных габаритных огней | ||
| R7 | Реле разгрузки замка зажигания ("Х"-контакт) | |
| R8 | Аварийная сигнализация | |
| INT | Задний стеклоочиститель и омыватель | |
| W-W | Автоматика двойного хода щеток стеклоочистителя | |
Дополнительные предохранители
- Блок управления противоугонной системой ("Laserline 989", "META M94 A") - 15 А, расположен на блоке управления противоугонной системой
- Аудиосистема - 5А (до августа 1998) или 10А (с сентября 1998), расположен на радиоприемнике
Блок предохранителей системы ABS
| № | А | Назначение предохранителя |
|---|---|---|
| 137 | 10 | Блок управления "ABS" или "ABS с EDS" |
| 124 | 30 | Блок управления "ABS" или "ABS с EDS" |
| 123 | 30 | Блок управления "ABS" или "ABS с EDS" |
Блок реле (при наличии кондиционера)
| № | А | Назначение предохранителя |
|---|---|---|
| 107 | 40 | Вентилятор системы охлаждения (вторая ступень) |
| 108 | 10 | Вентилятор системы охлаждения (первая ступень) |
| Реле | ||
| A | Вентилятор системы охлаждения (первая ступень) | |
| B | Блок управления кондиционером | |
| C | Вентилятор системы охлаждения (вторая ступень) | |
Блок реле №1 (только для дизельного двигателя)
| № | А | Назначение предохранителя |
|---|---|---|
| 102 | 5 | Блок управления двигателем |
| 125 | 50 | Блок управления двигателем, реле свечей накаливания |
| Реле | ||
| A | Блок управления двигателем | |
| B | Свечи накаливания | |
Блок реле №2 (только для дизельного двигателя)
| № | А | Назначение предохранителя |
|---|---|---|
| 107 | 40 | Реле вентилятора системы охлаждения (вторая ступень) |
| 108 | 20 | Термовыключатель вентилятора системы охлаждения, реле вентилятора системы охлаждения (вторая ступень) |
| Реле | ||
| A | Вентилятор системы охлаждения (вторая ступень) | |
