2008-2012 Subaru Forester SH
Назначение и расположение предохранителей в Субару Форестер SH, с бензиновым двигателем 2.0 л. и 2.5 л. (2008, 2009, 2010, 2011, 2012)

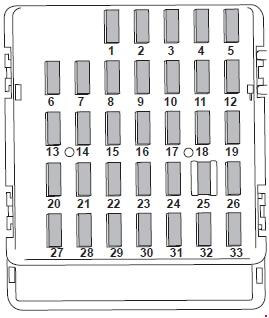

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | Задний противотуманный фонарь Прицеп |
| 2 | - | |
| 3 | 15 | Привод замков дверей |
| 4 | 10 | Реле антиобледенителя щеток стеклоочистителя ветрового стекла |
| 5 | 10 | Комбинация приборов |
| 6 | 7.5 | Привод дистанционного управления зеркал заднего вида Реле подогрева сидений |
| 7 | 15 | Комбинация приборов Центральный блок управления |
| 8 | 20 | Стоп-сигналы |
| 9 | 15 | Антиобледенитель щеток стеклоочистителя ветрового стекла |
| 10 | 7.5 | Электропитание (аккумуляторная батарея) |
| 11 | 7.5 | Блок управления указателями поворота Часы |
| 12 | 15 | Блок управления автоматической трансмиссией Блок управления двигателем Центральный блок управления |
| 13 | 20 | Розетка для подключения дополнительного электрооборудования (в центральной консоли) |
| 14 | 15 | Передние габаритные фонари Задние габаритные фонари Задний комбинированный фонарь |
| 15 | - | (Разъем переднего привода для полноприводных моделей с AT) |
| 16 | 10 | Освещение |
| 17 | 15 | Подогрев сидений |
| 18 | 10 | Фонарь заднего хода |
| 19 | - | - |
| 20 | 10 | Розетка для подключения дополнительного электрооборудования (в панели приборов) |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер воздуха Обмотка реле обогревателя заднего стекла |
| 23 | 15 | Стеклоочиститель заднего стекла Омыватель заднего стекла |
| 24 | 15 | Аудиосистема Часы |
| 25 | 15 | Система подушек безопасности |
| 26 | 7.5 | Реле электростеклоподъемников Реле основного вентилятора радиатора |
| 27 | 15 | Вентилятор салона |
| 28 | 15 | Вентилятор салона |
| 29 | 15 | Противотуманные фары |
| 30 | 30 | Стеклоочиститель ветрового стекла |
| 31 | 7.5 | Блок управления системы автоматического кондиционера воздуха Центральный блок управления |
| 32 | - | - |
| 33 | 7.5 | Блок управления системы ABS / системы VDC |

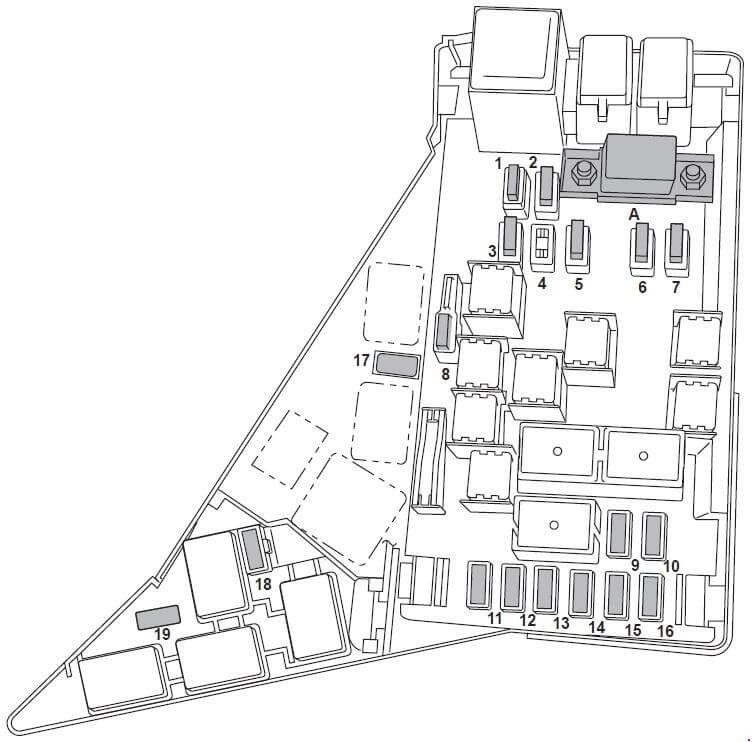

Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| А | Главный предохранитель (модели с бензиновым двигателем) | |
| 1 | 30 | Блок системы ABS Блок системы VDC |
| 2 | 25 | Основной вентилятор (вентилятор радиатора) |
| 3 | 25 | Вспомогательный вентилятор (вентилятор радиатора) |
| 4 | - | - |
| 5 | 10 | Аудиосистема |
| 6 | 30 | Лампа ближнего света фар |
| 7 | 15 | Лампа дальнего света фар |
| 8 | 20 | Цепь резервного электропитания |
| 9 | 15 | Звуковой сигнал |
| 10 | 25 | Обогреватель заднего стекла Обогреватель зеркал |
| 11 | 15 | Топливный насос |
| 12 | 10 | Блок управления автоматической трансмиссией |
| 13 | 7.5 | Блок управления двигателем |
| 14 | 15 | Указатели поворота и аварийная световая сигнализация |
| 15 | 15 | Реле габаритных фонарей и освещения |
| 16 | 7.5 | Генератор |
| 17 | 10 | Клапан подачи вторичного воздуха (модели бензиновым двигателем с турбонаддувом) |
| 18 | 15 | Лампа ближнего света фар (с левой стороны) |
| 19 | 15 | Лампа ближнего света фар (с правой стороны) |
