2009-2014 Subaru Legacy V
Назначение и расположение предохранителей в Субару Легаси в кузове седан и универсал. Оборудованные бензиновым двигателем: 2.0 л. EJ204, 2.5 л. EJ253 или с дизельным двигателем 2.0 л. турбо EE20 (2009, 2010, 2011, 2012, 2013, 2014)

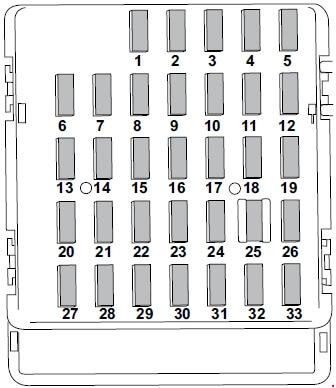

Блок предохранителей в салоне

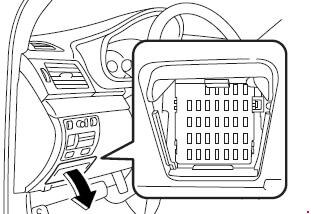

Блок расположен за крышкой под панелью приборов со стороны водителя. Чтобы снять крышку, потяните ее на себя.
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | Разъем сцепного устройства Задний противотуманный фонарь |
| 2 | 20 | Задний электростеклоподъемник (с левой стороны) |
| 3 | 20 | Электростеклоподъемник (со стороны водителя) |
| 4 | 7.5 | Система навигации Антиобледенитель щеток стеклоочистителя ветрового стекла Люк в крыше |
| 5 | 7.5 | Комбинация приборов |
| 6 | 7.5 | Привод дистанционного управления зеркал заднего вида |
| 7 | 7.5 | Центральный блок управления |
| 8 | 15 | Стоп-сигналы |
| 9 | 15 | Реле подогрева сидений |
| 10 | 7.5 | Электропитание (аккумуляторная батарея) |
| 11 | 7.5 | Блок управления указателями поворота |
| 12 | 15 | Центральный блок управления Блок управления автоматической трансмиссией |
| 13 | 20 | Розетка |
| 14 | 10 | Резервная цепь |
| 15 | 20 | Задний электростеклоподъемник (с правой стороны) |
| 16 | - | Резерв |
| 17 | 15 | Антиобледенитель щеток стеклоочистителя ветрового стекла |
| 18 | 7.5 | Фонарь заднего хода |
| 19 | 7.5 | Блок управления электрическим стояночным тормозом Блок управления системой противооткатного тормоза |
| 20 | 10 | Розетка для подключения дополнительного электрооборудования |
| 21 | 7.5 | Реле стартера |
| 22 | 15 | Кондиционер воздуха |
| 23 | - | Резерв |
| 24 | 15 | Аудиосистема Система навигации |
| 25 | 15 | Система подушек безопасности |
| 26 | 7.5 | Реле основного вентилятора радиатора |
| 27 | 30 | Реле электростеклоподъемников |
| 28 | - | Резерв |
| 29 | 20 | Электростеклоподъемник (со стороны пассажира) |
| 30 | - | Резерв |
| 31 | 7.5 | Блок управления системы автоматического кондиционера воздуха |
| 32 | 7.5 | Блок управления замка блокировки рулевой колонки |
| 33 | 7.5 | Блок управления системы ABS/системы VDC Усилитель рулевого управления |

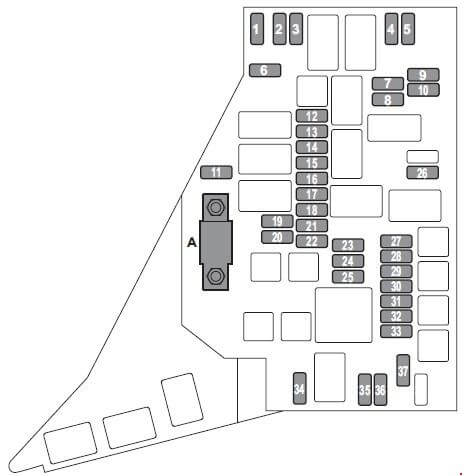

Блок предохранителей в моторном отсеке

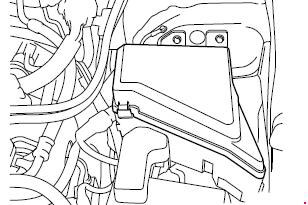

Главный блок предохранителей расположен в моторном отсеке. Запасные предохранители хранятся в крышке блока предохранителей.
| № | А | Назначение предохранителя |
|---|---|---|
| А | Главный предохранитель (модели с бензиновым двигателем) | |
| 1 | 7,5 | Блок управления бесступенчатой трансмиссией |
| 2 | 7,5 | Звуковой сигнал (с правой стороны) |
| 3 | 7,5 | Звуковой сигнал (в центре) |
| 4 | 15 | Лампа ближнего света фар (с правой стороны) |
| 5 | 15 | Лампа ближнего света фар (с левой стороны) |
| 6 | 20 | Топливный насос |
| 7 | 10 | Лампа дальнего света фар (с левой стороны) |
| 8 | 10 | Лампа дальнего света фар (с правой стороны) |
| 9 | 20 | Блок управления бесступенчатой трансмиссией |
| 10 | 7.5 | Генератор |
| 11 | 30 | Электрический обогреватель салона (модели с дизельным двигателем) |
| 11 | 10 | Система EyeSight (модели с системой EyeSight) |
| 12 | 20 | Люк в крыше |
| 13 | 7.5 | Блок управления двигателем |
| 14 | 15 | Блок управления двигателем |
| 15 | 15 | Катушка зажигания |
| 16 | 15 | Блок управления двигателем |
| 17 | 15 | Блок управления двигателем |
| 18 | 10 | Блок управления автоматической трансмиссией |
| 19 | 10 | Освещение |
| 20 | 10 | Задний комбинированный фонарь |
| 21 | 15 | Указатели поворота и аварийная световая сигнализация (центральный блок управления) |
| 22 | 20 | Замки дверей (центральный блок управления) |
| 23 | 15 | Стеклоочиститель заднего стекла Омыватель заднего стекла |
| 24 | 10 | Омыватель ветрового стекла |
| 25 | 30 | Стеклоочиститель ветрового стекла |
| 26 | 25 | Обогреватель заднего стекла Обогреватель зеркал Антиобледенитель щеток стеклоочистителя ветрового стекла |
| 27 | 10 | Клапан подачи вторичного воздуха (модели с двигателем EJ204) |
| 28 | 15 | Вентилятор салона |
| 29 | 15 | Вентилятор салона |
| 30 | 25 | Аудиосистема |
| 31 | 25 | Вспомогательный вентилятор |
| 32 | 25 | Основной вентилятор |
| 33 | 30 | Блок управления системы ABS/системы VDC |
| 34 | 7.5 | Запальные свечи (модели с дизельным двигателем) |
| 35 | 10 | Противотуманная фара (с правой стороны) |
| 36 | 10 | Противотуманная фара (с левой стороны) |
| 37 | 20 | Резервная цепь (центральный блок управления) |
