2009-2010 Tagaz Vega и Tagaz C100
Назначение и расположение предохранителей и реле в Tagaz Vega и Tagaz C100 с бензиновым двигателем 1.6 л. GA16 (год выпуска: 2009, 2010)
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 30 | Антиблокировочная тормозная система (ABS) |
| 2 | 15 | Передние противотуманные фары |
| 3 | 15 | Звуковой сигнал |
| 4 | 30 | Антиблокировочная тормозная система (ABS) |
| 5 | 10 | Компрессор кондиционера |
| 6 | 15 | Ближний свет |
| 7 | 30 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| 8 | 10 | Указатели поворота с правой стороны |
| 9 | 10 | Указатели поворота с левой стороны |
| 10 | 15 | Дальний свет |
| 11 | - | - |
| 12 | 30 | Питание (IP B+2) |
| 13 | - | |
| 14 | 20 | Вентилятор системы охлаждения двигателя (низкая скорость) |
| 15 | 10 | Автоматическая коробка передач |
| 16 | 30 | Стеклоподъемники с левой стороны |
| 17 | 30 | Замок зажигания (АМ1) |
| 18 | 30 | Стеклоподъемники с правой стороны |
| 19 | 30 | Обогрев заднего стекла |
| 20 | 10 | Обогрев зеркал |
| 21 | 10 | Блок управления двигателем |
| 22 | 25 | Фары |
| 23 | 15 | Лампы стоп-сигналов |
| 24 | 30 | Питание (IP B+1) |
| 25 | 15 | Блок управления двигателем |
| 26 | 30 | Вентилятор (отопитель) |
| 27 | 15 | Блок управления двигателем |
| 28 | 30 | Замок зажигания (АМ1) |
| 29 | 15 | Топливный насос |
| 30 | 15 | Катушки зажигания |
| 31 | - | - |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| Реле | ||
| R1 | Передние противотуманные фары | |
| R2 | Звуковой сигнал | |
| R3 | Габаритный свет | |
| R4 | Компрессор кондиционера | |
| R5 | Вентилятор системы охлаждения двигателя (высокая скорость) | |
| R6 | Вентилятор системы охлаждения двигателя (низкая скорость) | |
| R7 | Обогрев заднего стекла | |
| R8 | Фары | |
| R9 | Стартер | |
| R10 | Стеклоподъемники | |
| R11 | Топливный насос | |
| R12 | Блок управления двигателя | |

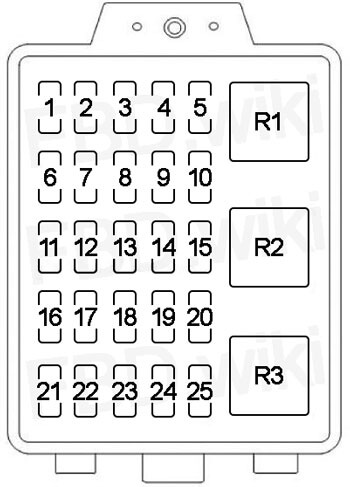

Блок предохранителей в салоне
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | - | - |
| 2 | 15 | Блок управления коробкой передач |
| 3 | 7.5 | Блок управления кузовной электроникой (BCM) |
| 4 | 10 | Приборная панель, иммобилайзер |
| 5 | 10 | Лампы заднего хода, указатели поворота |
| 6 | 10 | Подушки безопасности |
| 7 | 10 | Блок управления двигателем |
| 8 | 10 | Антиблокировочная тормозная система (ABS) |
| 9 | 15 | Стеклоочиститель и омыватель |
| 10 | 7.5 | Реле зажигания 2 |
| 11 | 7.5 | Реле фар |
| 12 | 15 | Аудиосистема |
| 13 | 7.5 | Электропривод зеркал |
| 14 | 15 | Прикуриватель |
| 15 | 20 | Прикуриватель, розетка |
| 16 | 7.5 | Блок управления двигателем |
| 17 | 10 | Приборная панель |
| 18 | 15 | Аварийная сигнализация |
| 19 | - | - |
| 20 | 10 | Освещение салона, задний противотуманный фонарь |
| 21 | 10 | Аудиосистема |
| 22 | 15 | Подогрев сидений |
| 23 | 20 | Блок управления кузовной электроникой (BCM) |
| 24 | - | - |
| 25 | 15 | Пусковое реле |
| Реле | ||
| R1 | Подогрев водительского сиденья | |
| R2 | Подогрев пассажирского сиденья | |
| R3 | Соленоид блокировки | |
