2002-2010 Volkswagen Touareg
Расположение и назначение предохранителей и реле в Фольксваген Туарег (в кузове 7L). Оборудованных бензиновым двигателем 3.2 л. VR6, 3.6 л. VR6 FSI, 4.2 л. V8 или 6.0 л. W12 или с дизельным двигателем 2.5 л. TDI, 3.0 л. V6 TDI, 5.0 л. V10 TDI (2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)

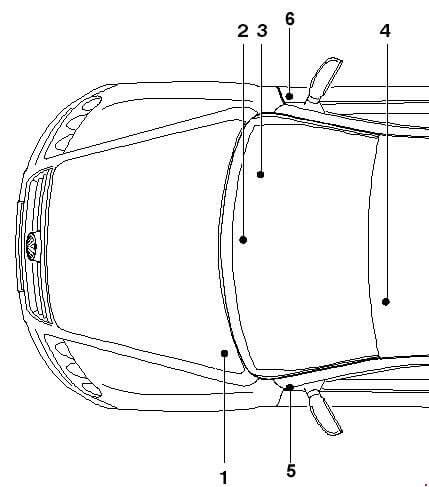

Расположение блоков предохранителей в автомобиле
- Блок предохранителей и реле в моторном отсеке
- Блок реле под передней панелью слева, рядом с центральной консолью
- Блок реле под передней панелью справа, рядом со стойкой справа (только правый руль)
- Блок силовых предохранителей под сиденьем водителя
- Левый блок предохранителей в панели приборов
- Правый блок предохранителей в панели приборов
Левый блок предохранителей в панели приборов
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 20 | →2005: Прикуриватель Задний прикуриватель |
| 20 | 2005→ноябрь 2007 (а/м с дополнительной АКБ и а/м с системой из двух АКБ ): Прикуриватель Задний прикуриватель |
|
| 15 | 2005→: Прикуриватель Задний прикуриватель |
|
| 2 | 5 | →2005: Устройство приема радиосигнала дополнительного жидкостного отопителя Насос системы охлаждения |
| 5 | 2005→: 12-В розетка 2 12-В розетка 4 |
|
| 15 | ноябрь 2007→(а/м с дополнительной АКБ и а/м с системой из двух АКБ ): Реле циркуляционного насоса Реле аккумулятора остаточного тепла Устройство приема радиосигнала дополнительного жидкостного отопителя |
|
| 3 | 20 | →2005: 12-В розетка (сзади справа) Задний прикуриватель |
| 20 | 2005→ (а/м с дополнительной АКБ и а/м с системой из двух АКБ ): 12-В розетка 12-В розетка 3 |
|
| 15 | 2005→: 12-В розетка 12-В розетка 3 |
|
| 4 | 15 | →июль 2004: Дополнительный жидкостный отопитель/дополнительный отопитель |
| 20 | июль 2004→: Блок управления отопителя | |
| 5 | 20 | →2005: 12-В розетка 2 (центральная консоль спереди) 12-В розетка 3 (сзади) |
| 20 | 2005→: 12-В розетка 2 (а/м с дополнительной АКБ и а/м с системой из двух АКБ ) 12-В розетка 4 (а/м с дополнительной АКБ и а/м с системой из двух АКБ ) Реле розеток (а/м с одной АКБ) |
|
| 6 | 15 | Блок управления системы санкционирования доступа и пуска двигателя Реле аккумулятора остаточного тепла (2005→) |
| 7 | 5 | Диагностический разъём Блок управления выбора антенны Датчик дождя и освещенности (2005→) |
| 8 | 30 | →2005: Электродвигатель стеклоочистителя |
| 25 | 2005→ноябрь 2007: Электродвигатель стеклоочистителя | |
| 30 | ноябрь 2007→: Электродвигатель стеклоочистителя | |
| 9 | 15 | Блок управления бортовой сети (насос омывателя) |
| 10 | 25 | →ноябрь 2007: Блок управления левой задней двери (стеклоподъёмник) |
| 30 | ноябрь 2007→: Блок управления левой задней двери (стеклоподъёмник) | |
| 11 | 15 | Блок управления двери водителя (центральный замок) Блок управления левой задней двери (центральный замок) |
| 12 | 20 | →2005: Блок управления бортовой сети (освещение салона) |
| 10 | 2005→: Блок управления бортовой сети (освещение салона) | |
| 13 | - | - |
| 14 | 25 | →ноябрь 2007: Блок управления двери водителя (стеклоподъёмник) |
| 30 | ноябрь 2007→: Блок управления двери водителя (стеклоподъёмник) | |
| 15 | 15 | Центральный блок управления систем комфорта/задние фонари справа |
| 16 | 20 | Блок управления бортовой сети (звуковой сигнал) |
| 17 | 10 | →2005: Блок управления бортовой сети (указатели поворотов, габаритный свет слева) |
| 30 | 2005→: Блок управления бортовой сети (свет слева) | |
| 18 | 20 | →ноябрь 2007: Реле насоса омывателя фар |
| 25 | ноябрь 2007→: Реле насоса омывателя фар | |
| 19 | 15 | →2005: Блок управления бортовой сети (противотуманные фары) |
| 20 | 30 | 2005→: Блок управления бортовой сети (АКБ 1) |
| 21 | 15 | →2005: Блок управления бортовой сети |
| 22 | 30 | Блок управления блокировки межколесного дифференциала Блок управления крышки багажного отсека (2005→) |
| 23 | 10 | Блок управления блокировки межколесного дифференциала Блок управления отключения стабилизаторов поперечной устойчивости (→2005) |
| 24 | 5 | Блок управления системы контроля давления в шинах |
| 25 | 15 | Блок управления регулировки положения рулевой колонки и высоты ремня безопасности |
| 26 | 5 | →2005: Блок управления подушек безопасности Блок управления двигателя Блок управления комбинации приборов Главный выключатель АКБ Выключатель педали тормоза (4.2 л.) Выключатель педали сцепления (3.2 л., 3.0 л.) Реле выключения стоп-сигнала ESP (4.2 л.) Расходомеры воздуха 1 и 2 (5.0 л.) Расходомер воздуха (2.5 л., 3.0 л.) |
| 10 | 2005→: Выключатель педали сцепления Блоки управления двигателя Блок управления подушек безопасности Блок управления комбинации приборов Блок управления бортовой сети Контрольная лампа откл. подушки безопасности переднего пассажира Электромагнит автоматического ремня безопасности со стороны водителя Электромагнит автоматической катушки ремня безопасности со стороны переднего пассажира |
|
| 27 | 5 | 2005→: Выключатель отключения системы охраны салона Фонарь для чтения, задний левый Фонарь для чтения, задний правый Подсветка косметического зеркала со стороны переднего пассажира Подсветка косметического зеркала со стороны водителя Плафон в двери багажного отсека |
| 28 | - | - |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | 15 | Блок управления рулевой колонки Обогрев рулевого колеса (→2005) |
| 34 | 5 | Регуляторы обогрева сидений (спереди и сзади) (→октябрь 2003) Охранная сигнализация (→2005) Ультразвуковой датчик охранной сигнализации (→2005) Датчик наклона автомобиля Датчик системы охраны салона (2005→) Блок управления комбинации приборов (а/м с дополнительной АКБ и а/м с системой из двух АКБ ) |
| 35 | 15 | →2005: Блок управления бортовой сети (ближний свет, дальний свет) |
| 30 | 2005→: Блок управления бортовой сети | |
| 36 | 10 | →2005: Блок управления бортовой сети |
| 30 | 2005→: Панель управления регулировками сиденья водителя | |
| 37 | - | - |
| 38 | 10 | →2005: Выключатель стоп-сигнала |
| 39 | 5 | Реле обогрева сидений (→октябрь 2003) Реле контакта X (→2005) Блок управления комбинации приборов (→2005) Реле обогрева заднего стекла Реле климатической установки Реле электропитания клеммы 15 Реле режима транспортировки Реле розеток (2005→ (а/м с одной АКБ)) |
| 40 | 5 | Блок управления комбинации приборов |
| 41 | 15 | Блок управления системы санкционирования доступа и пуска двигателя |
| 42 | 30 | Блок управления сдвижного люка |
| 43 | - | - |
| 44 | 30 | →2005: Регулировка продольного положения левого сиденья Регулировка наклона левого сиденья (без функции памяти) Блок управления регулировкой положения рулевой колонки |
| 30 | 2005→: Панель управления регулировками сиденья водителя Блок управления для регулировки сиденья и рулевой колонки с функцией памяти Блок управления регулировки сиденья водителя |
|
| 45 | 25 | →2005: Блок управления обогрева заднего сиденья |
| 30 | 2005→: Регулировка высоты левого сиденья Регулировка наклона спинки левого сиденья Блок управления подогрева задних сидений |
|
| 46 | - | - |
| 47 | 10 | Блок управления блокировки межколесного дифференциала |
| 48 | 5 | 2005→: Блок управления ассистента смены полосы движения Блок управления ассистента смены полосы движения 2 |
| 49 | 5 | Блок управления Servotronic Блок управления отключения стабилизаторов поперечной устойчивости (→2005) |
| 50 | 10 | Клапан вторичного воздуха (→2005) Датчик уровня и температуры масла (2005→) Нагревательный резистор системы вентиляции картера двигателя (BHK, BHL) |
| 51 | 5 | Диагностический разъём Выключатель стояночного тормоза Датчик загрязнения воздуха Датчик адаптивного круиз-контроля (2005→) Реле режима транспортировки |
| 52 | 30 | →ноябрь 2007: Электродвигатель очистителя заднего стекла |
| 15 | ноябрь 2007→: Электродвигатель очистителя заднего стекла | |
| 53 | 5 | Переключатель освещения Блок управления рулевой колонки Блок управления крышки багажного отсека (2005→) Обогрев наружных зеркал (→2005) |
| 54 | 10 | Регулятор корректора фар (фары с галогенными лампами) Исполнительный электродвигатель корректора левой фары (фары с галогенными лампами) Исполнительный электродвигатель корректора правой фары (фары с галогенными лампами) Модуль левой фары (с системой адаптивного освещения) |
| 55 | 15 | Реле приточного вентилятора (скорость 2) Реле климатической установки (→2005) |
| 56 | 40 | Реле климатической установки (2005→) Разделительное реле солнечной батареи Реле приточного вентилятора (скорость 2) Предохранитель "55" в блоке предохранителей В (2005→) Электродвигатель регулировки переднего вентилятора Bitron |
| 57 | 40 | →ноябрь 2007: Электродвигатель регулировки заднего вентилятора Bitron |
| 40 | ноябрь 2007→: Реле компрессора пневмоподвески |
Правый блок предохранителей в панели приборов
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 15 | →май 2008: Розетка прицепа (Hella) Блок управления распознавания прицепа (Westfalia) |
| 20 | май 2008→: Блок управления распознавания прицепа | |
| 2 | 5 | Блок управления парковочного ассистента |
| 3 | 15 | Блок управления распознавания прицепа |
| 4 | 5 | Блок управления электроники управления мобильного телефона |
| 5 | 15 | →май 2008: Блок управления распознавания прицепа (Westfalia) |
| 25 | май 2008→: Блок управления распознавания прицепа | |
| 6 | 30 | Блок управления ABS |
| 7 | 5 | Блок управления раздаточной коробки |
| 8 | 20 | →2005: Блок управления бортовой сети (дополнительные фары дальнего света) |
| 30 | 2005→: Блок управления бортовой сети (свет справа) | |
| 9 | 10 | 2005→: Индивидуальное оборудование Цифровой спутниковый радиотюнер (США) |
| 10 | 5 | Блок управления камеры заднего вида (2005→) ТВ-тюнер |
| 11 | 10 | →2005: Radio Блок управления с дисплеем радионавигационной системы |
| 20 | 2005→: Блок управления с дисплеем радионавигационной системы Radio Комплект для установки радионавигационной системы в условиях сервиса (Япония) |
|
| 12 | 30 | Усилитель аудиосистемы |
| 13 | - | - |
| 14 | 15 | Блок управления крышки багажного отсека Центральный блок управления систем комфорта (задние фонари слева) (→2005) |
| 15 | 25 | →ноябрь 2007: Блок управления правой задней двери (стеклоподъёмник) |
| 30 | ноябрь 2007→: Блок управления правой задней двери (стеклоподъёмник) | |
| 16 | 10 | →ноябрь 2007: Плафон освещения багажного отсека |
| 5 | ноябрь 2007→: Плафон освещения багажного отсека | |
| 17 | 15 | →2005: Блок управления бортовой сети (ближний свет, дальний свет) |
| 18 | 30 | Реле обогрева заднего стекла |
| 19 | - | - |
| 20 | 30 | 2005→: Инвертор с розеткой, 12 В-230 В (кроме Америки) Инвертор с розеткой, 12 В-115 В (Америка) |
| 21 | 10 | →2005: Отпирание запасного колеса |
| 10 | 2005→: Концевой выключатель капота | |
| 22 | 30 | →2005: Блок управления обогрева сиденья водителя Блок управления обогрева сиденья переднего пассажира |
| 25 | 2005→: Блок управления обогрева передних сидений | |
| 23 | 10 | Блок управления Climatronic |
| 24 | 30 | Панель управления регулировками сиденья переднего пассажира Блок управления регулировки сиденья переднего пассажира с функцией памяти |
| 25 | 5 | Задняя панель управления и индикации Climatronic Блок управления климатической установки (2005→) |
| 26 | - | - |
| 27 | 15 | Блок управления системы регулирования дорожного просвета |
| 28 | - | - |
| 29 | 10 | →ноябрь 2007: Блок управления автоматической коробкой передач |
| 5 | ноябрь 2007→: Блок управления автоматической коробкой передач | |
| 30 | 20 | Реле доводчика |
| 31 | 15 | Блок управления крышки багажного отсека |
| 32 | 10 | Блок управления двери переднего пассажира (центральный замок) Блок управления правой задней двери (центральный замок) |
| 33 | 15 | Индивидуальное оборудование |
| 34 | 25 | →ноябрь 2007: Блок управления двери переднего пассажира (стеклоподъёмник) |
| 30 | ноябрь 2007→: Блок управления двери переднего пассажира (стеклоподъёмник) | |
| 35 | 10 | →2005: Блок управления бортовой сети (указатели поворотов, габаритный свет справа) |
| 30 | 2005→: Панель управления регулировками сиденья переднего пассажира | |
| 36 | 5 | Модуль компаса (блок управления распознавания) Дисплей на потолке (2005→) Модуль люка (→2005) Телефон (→2005) |
| 37 | - | - |
| 38 | 10 | Блок управления ABS Клавиша отключения ASR и ESP (→2005) |
| 39 | 5 | Реле нагревательного элемента левой части ветрового стекла Реле нагревательного элемента прав. части ветрового стекла Блок управления адаптивного освещения и корректора фар (2005→) Индивидуальное оборудование (2005→) |
| 40 | 10 | Блок управления раздаточной коробки |
| 41 | 10 | Блок управления распознавания прицепа |
| 42 | 5 | Панель управления открывания ворот гаража Блок управления открывания ворот гаража |
| 43 | 5 | Выключатель заднего хода |
| 44 | 5 | ноябрь 2003→: Регулятор подогрева сиденья водителя Регулятор подогрева сиденья переднего пассажира Выключатель регулировки заднего левого сиденья с подогревом Выключатель регулировки заднего правого сиденья с подогревом Панель управления для регулирования дорожного просвета (2005→) Нагревательный резистор левого жиклера стеклоомывателя (2005→) Нагревательный резистор правого жиклера стеклоомывателя (2005→) |
| 45 | - | - |
| 46 | - | - |
| 47 | 10 | 2005→: Модуль правой фары |
| 48 | 10 | Блок управления системы регулирования дорожного просвета |
| 49 | 5 | Электрохромное внутреннее зеркало Телефон (→2005) |
| 50 | 5 | →2005: Клавиша отключения стабилизаторов поперечной устойчивости |
| 5 | 2005→: Клавиша отключения ASR и ESP | |
| 51 | 20 | →2005: Блок управления автоматической коробкой передач |
| 15 | 2005→: Блок управления автоматической коробкой передач | |
| 52 | 5 | Многофункциональный переключатель Переключатель Tiptronic Электромагнит блокировки селектора автоматической коробки передач в положении P |
| 53 | 30 | Реле нагревательного элемента прав. части ветрового стекла |
| 54 | 30 | Реле нагревательного элемента левой части ветрового стекла |
| 55 | - | - |
| 56 | 40 | Блок управления ABS |
| 57 | 40 | Блок управления раздаточной коробки |
Блок предохранителей в моторном отсеке
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 60 | 2.5 TDI, 3.0 TDI, 5.0L TDI, 3.2 FSI, 3.6 FSI: Блок управления вентилятора радиатора |
| 60 | 4.2 V8, 6.0 W12: Блок управления вентилятора радиатора 2 Вентилятор радиатора 2 |
|
| 30 | 3.0 TDI (depends on equipment): Блок управления вентилятора радиатора | |
| 2 | 30 | 2.5 TDI, 3.6 FSI (only models for tropical climate zones and models with towing coupling): Блок управления вентилятора радиатора 2 |
| 30 | 3.0 TDI, 3.2 FSI: Блок управления вентилятора радиатора 2 | |
| 60 | 5.0 TDI (only models for tropical climate zones and models with towing coupling): Блок управления вентилятора радиатора 2 Вентилятор радиатора 2 |
|
| 30 | 5.0 TDI, 4.2 V8, 6.0 W12: Блок управления вентилятора радиатора Вентилятор радиатора |
|
| 60 | 2005→ (4.2 V8, 6.0 W12 (with towing coupling)): Блок управления вентилятора радиатора Вентилятор радиатора |
|
| 3 | 60 | 2.5 TDI (→март 2003): Свечи накаливания 1-5 |
| 60 | 3.0 TDI (→2005): Свечи накаливания 1-6 | |
| 60 | 5.0 TDI (→январь 2004): Свечи накаливания 1 | |
| 80 | 2.5 TDI (март 2003→2005): Свечи накаливания 1-5 | |
| 80 | 5.0 TDI (январь 2004→2005): Свечи накаливания 1 | |
| 40 | 3.2 FSI, 4.2 V8, 6.0 W12: Электродвигатель насоса вторичного воздуха Реле насоса вторичного воздуха |
|
| 4 | 60 | 5.0 TDI (→январь 2004): Свечи накаливания 2 |
| 80 | 5.0 TDI (январь 2004→2005): Свечи накаливания 2 | |
| 80 | 3.0 TDI (CATA): Реле высокой мощности обогрева | |
| 40 | 6.0 W12: Реле насоса вторичного воздуха 2 Электродвигатель насоса вторичного воздуха 2 |
|
| 40 | 4.2 V8 (→2005): Электродвигатель насоса вторичного воздуха 2 | |
| 5 | 40 | 3.0 TDI (CATA): Реле малой мощности обогрева |
| 30 | 6.0 W12: Катушка зажигания 7 / 8 / 9 / 10 / 11 / 12 с выходным каскадом S7 - предохранитель в блоке реле и предохранителей |
|
| 6 | 60 | 5.0 TDI (→2005): Влияющие на пуск потребители Топливный насос Система зажигания (только а/м со второй АКБ) |
| 60 | 5.0 TDI (2005→): Реле 1 электропитания | |
| 30 | 6.0 W12: Катушка зажигания 1 / 2 / 3 / 4 / 5 / 6 с выходным каскадом S8 - предохранитель в блоке реле и предохранителей |
|
| 7 | 10 | 3.0 TDI (→2005): Клапан регулирования давления топлива Клапан дозирования топлива Насос системы охлаждения |
| 15 | 3.0 TDI (2005→): Клапан регулирования давления топлива Клапан дозирования топлива Реле топливного насоса (CATA) |
|
| 10 | 5.0 TDI: Реле аккумулятора остаточного тепла (2005→) Реле дополнительного насоса системы охлаждения Реле насоса системы охлаждения топлива Насос системы охлаждения топлива |
|
| 20 | 3.2 FSI: Топливная форсунка 1 / 2 / 3 Катушка зажигания 1 / 2 / 3 с выходным каскадом |
|
| 20 | 3.6 FSI: Катушка зажигания 1 / 2 / 3 с выходным каскадом | |
| 20 | 4.2 V8: Катушка зажигания 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 с выходным каскадом | |
| 10 | 6.0 W12: Топливная форсунка 7 / 8 / 9 / 10 / 11 / 12 | |
| 8 | 30 | 5.0 TDI: Блок управления двигателя 2 |
| 20 | 3.2 FSI: Топливная форсунка 4 / 5 / 6 Катушка зажигания 4 / 5 / 6 с выходным каскадом |
|
| 20 | 3.6 FSI: Катушка зажигания 4 / 5 / 6 с выходным каскадом | |
| 10 | 6.0 W12: Топливная форсунка 1 / 2 / 3 / 4 / 5 / 6 | |
| 20 | 4.2 V8 (→2005): Топливная форсунка 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 | |
| 9 | 30 | 2.5 TDI, 3.0 TDI, 5.0L TDI: Блок управления двигателя Блок управления системы впрыска дизельного двигателя (3.0 TDI) |
| 30 | 3.2 FSI: Блок управления Motronic Клапан системы изменения геометрии впускного коллектора Клапан 1 регулятора фаз газораспределения впускных клапанов Клапан 1 регулятора фаз газораспределения выпускных клапанов |
|
| 30 | 4.2 V8 (→2005): Блок управления двигателя Клапан 1 регулятора фаз газораспределения впускных клапанов Клапан 2 регулятора фаз газораспределения выпускных клапанов Клапан 1 системы изменения геометрии впускного коллектора Клапан 2 системы изменения геометрии впускного коллектора |
|
| 30 | 3.6 FSI, 4.2 V8 (2005→), 6.0 W12: Блок управления двигателя Блок управления двигателя 2 |
|
| 10 | 10 | 2.5 TDI, 3.0 TDI, 5.0L TDI: Датчик высокого давления Реле топливного насоса Блок управления вентилятора радиатора Блок управления вентилятора радиатора 2 Переключающий клапан радиатора системы рециркуляции отработавших газов Регулировочный клапан компрессора климатической установки (2.5 TDI, 3.0 TDI) Блок управления климатической установки (2.5 TDI, 3.0 TDI) Реле насоса системы охлаждения топлива (2.5 TDI, 3.0 TDI) Реле дополнительного насоса системы охлаждения (2.5 TDI, 3.0 TDI) Блок управления Climatronic (2.5 TDI, 3.0 TDI) Переключающий клапан впуска воздуха (2.5 TDI (→2005), 3.0 TDI (→2005)) Переключающий клапан радиатора системы рециркуляции отработавших газов (2.5 TDI (→2005)) Электромагнитный клапан ограничения давления наддува (2.5 TDI) Нагревательный резистор системы вентиляции картера двигателя (2.5 TDI) Реле прокачки охлаждающей жидкости после выключения двигателя (2.5 TDI (→2005)) Блок управления свечей накаливания (3.0 TDI) Блок управления турбонагнетателя 1 (3.0 TDI) Клапан рециркуляции отработавших газов (3.0 TDI) Электродвигатель привода воздушной заслонки/заслонок впускных каналов (3.0 TDI) Электродвигатель привода воздушной заслонки/заслонок впускных каналов 2 (3.0 TDI) Реле подключения генератора (3.0 TDI (→май 2007)) Насос для охладителя рециркуляции отработавших газов (3.0 TDI (CATA)) Модуль дроссельной заслонки (3.0 TDI (CATA)) Блок управления байпасом охладителя наддувочного воздуха (3.0 TDI (CATA)) Переключающий клапан радиатора системы рециркуляции отработавших газов 2 (5.0 TDI, 3.0 TDI (CATA)) Valve block 2 in front passenger side rear seat (3.0 TDI (CATA)) Дозирующий насос дополнительного впрыска в сажевый фильтр 1-го ряда цилиндров (5.0 TDI Америка (2005→)) Дозирующий насос дополнительного впрыска в сажевый фильтр 2-го ряда цилиндров (5.0 TDI Америка (2005→)) Датчик давления климатической установки (5.0 TDI (→2005)) |
| 10 | 3.2 FSI (2005→), 3.6 FSI, 6.0 W12: Датчик высокого давления Блок управления вентилятора радиатора Блок управления вентилятора радиатора 2 Диагностический насос топливной системы Реле усилителя тормозов (3.2 FSI) Клапан 1 абсорбера (3.2 FSI) Клапан 2 абсорбера (3.2 FSI) Реле дополнительного насоса системы охлаждения (3.6 FSI) Блок управления Climatronic (6.0 W12) Блок управления климатической установки (6.0 W12) Реле подключения генератора (6.0 W12 (→май 2007)) |
|
| 10 | 4.2 V8 (2005→): Расходомер воздуха Расходомер воздуха 2 Реле насоса вторичного воздуха Клапан 1 абсорбера Диагностический насос топливной системы |
|
| 10 | 3.2 FSI (→2005), 4.2 V8 (→2005): Диагностика герметичности топливного бака Датчик высокого давления климатической установки Блок управления вентилятора радиатора Блок управления вентилятора радиатора 2 Клапан абсорбера (3.2 FSI) Реле усилителя тормозов (3.2 FSI) Клапан 1 абсорбера (4.2 V8) Клапан 2 абсорбера (4.2 V8) Регулировочный клапан компрессора климатической установки (4.2 V8) Блок управления Climatronic (4.2 V8) Датчик уровня и температуры масла (4.2 V8) |
|
| 11 | 15 | 2.5 TDI (→2005), 3.0 TDI (→2005): Датчик уровня и температуры масла |
| 15 | 3.0 TDI (CATA): Реле насоса системы охлаждения топлива Реле дополнительного топливного насоса Насос системы охлаждения топлива Дополнительный топливный насос |
|
| 15 | 5.0L TDI: Термостат системы охл. двигателя с электронным управлением Блок управления Climatronic (2005→) Блок управления турбонагнетателя 1 Блок управления турбонагнетателя 2 Датчик уровня и температуры масла (→2005) Регулировочный клапан компрессора климатической установки Насос подачи присадки для работы сажевого фильтра (Америка) Электродвигатель привода воздушной заслонки/заслонок впускных каналов Электродвигатель привода воздушной заслонки/заслонок впускных каналов 2 |
|
| 15 | 3.2 FSI: Датчик уровня и температуры масла Блок управления Climatronic Регулировочный клапан компрессора климатической установки |
|
| 15 | 4.2 V8 (→2005): Клапан вторичного воздуха | |
| 15 | 3.6 FSI: Блок управления Climatronic Блок управления климатической установки Реле подключения генератора (→май 2007) Регулировочный клапан компрессора климатической установки |
|
| 15 | 6.0 W12: Клапан 1 абсорбера Клапан 1 регулятора фаз газораспределения впускных клапанов Клапан 2 регулятора фаз газораспределения впускных клапанов Регулировочный клапан компрессора климатической установки Клапан 1 регулятора фаз газораспределения выпускных клапанов Клапан 2 регулятора фаз газораспределения выпускных клапанов |
|
| 12 | 5 | 2.5 TDI (→2005), 3.0 TDI (→2005): Реле свечей накаливания (2.5 TDI) Реле прокачки охлаждающей жидкости после выключения двигателя (2.5 TDI) Выключатель педали тормоза |
| 10 | 2.5 TDI (2005→), 3.0 TDI (2005→): Блок управления свечей накаливания (2.5 TDI) Реле дополнительного насоса системы охлаждения |
|
| 5 | 5.0L TDI (→2005): Реле свечей накаливания 1 Реле свечей накаливания 2 Дополнительный насос системы охлаждения Охлаждение топлива Выключатель педали тормоза для круиз-контроля |
|
| 5 | 5.0L TDI (2005→): Блок управления свечей накаливания Реле насоса системы охлаждения топлива Реле дополнительного насоса системы охлаждения Блок 2 управления свечей накаливания |
|
| 5 | 3.2 FSI: Реле насоса вторичного воздуха Реле дополнительного насоса системы охлаждения Реле насоса, работающего после выключения двигателя (→2005) |
|
| 10 | 3.6 FSI: Клапан 1 абсорбера Клапан 1 регулятора фаз газораспределения впускных клапанов Клапан заслонок впускных каналов Клапан 1 регулятора фаз газораспределения выпускных клапанов |
|
| 20 | 4.2 V8 (2005→): Термостат системы охл. двигателя с электронным управлением Датчик высокого давления Реле прокачки охлаждающей жидкости после выключения двигателя Блок управления Climatronic Блок управления климатической установки Блок управления вентилятора радиатора Реле подключения генератора (→май 2007) Блок управления вентилятора радиатора 2 Клапан 1 регулятора фаз газораспределения впускных клапанов Клапан 2 регулятора фаз газораспределения впускных клапанов Регулировочный клапан компрессора климатической установки Клапан 1 регулятора фаз газораспределения выпускных клапанов Клапан 2 регулятора фаз газораспределения выпускных клапанов Электродвигатель привода воздушной заслонки/заслонок впускных каналов Электродвигатель изменения геометрии впускного коллектора |
|
| 5 | 4.2 V8 (→2005): Реле насоса вторичного воздуха | |
| 5 | 6.0 W12: Реле топливного насоса 2 Реле насоса вторичного воздуха Реле насоса вторичного воздуха 2 Блок управления двигателя 2 |
|
| 13 | 15 | 5.0L TDI (→2005): Топливный насос 1 |
| 25 | 2.5 TDI (→2005), 3.0 TDI (→2005): Топливный насос (подкачивающий насос) Топливный насос Реле давления в контуре бака Насос системы охлаждения топлива (2.5 TDI) Циркуляционный насос (3.0 TDI) |
|
| 25 | 2.5 TDI, 3.0 TDI, (5.0L TDI кроме Америки): Топливный насос (подкачивающий насос) Топливный насос Реле топливного насоса (2.5 TDI, 5.0 TDI) Реле насоса системы охлаждения топлива (2.5 TDI, 3.0 TDI) Реле давления в контуре бака Насос системы охлаждения топлива (2.5 TDI, 3.0 TDI) |
|
| 20 | 3.0 TDI (CATA): Топливный насос (подкачивающий насос) Топливный насос Реле топливного насоса Реле насоса системы охлаждения топлива Реле давления в контуре бака Насос системы охлаждения топлива |
|
| 30 | 5.0L TDI (Америка): Топливный насос (подкачивающий насос) Топливный насос Реле топливного насоса |
|
| 15 | 3.2 FSI: Топливный насос | |
| 15 | 4.2 V8 (→2005): Топливный насос No.2 | |
| 25 | 3.6 FSI, 4.2 V8 (2005→): Блок управления топливного насоса | |
| 15 | 6.0 W12: Топливный насос (подкачивающий насос) Реле топливного насоса |
|
| 14 | 15 | 3.0 TDI (CATA): Evaluation unit for reducing agent level Reversing valve for reducing agent Reducing agent pump Heater for reducing agent pump |
| 15 | 3.2 FSI, 3.6 FSI: Топливный насос (подкачивающий насос) | |
| 10 | 4.2 V8 (2005→): Клапан дозирования топлива Клапан дозирования топлива 2 |
|
| 15 | 4.2 V8 (→2005): Топливный насос | |
| 15 | 6.0 W12: Топливный насос Реле топливного насоса 2 |
|
| 15 | 10 | 3.0 TDI, 5.0L TDI: Реле электропитания клеммы 30 Блок управления двигателя (3.0 TDI (CATA)) |
| 10 | 3.2 FSI (2005→), 3.6 FSI, 4.2 V8 (2005→), 6.0 W12: Реле электропитания Motronic Блок управления Motronic Реле электропитания Motronic 2 (3.2 FSI, 3.6 FSI) Реле топливного насоса (3.2 FSI, 6.0 W12) Реле топливного насоса 2 (3.2 FSI) Блок управления двигателя 2 (6.0 W12) |
|
| 10 | 3.2 FSI (→2005): Реле электропитания Motronic 1 и 2 | |
| 10 | 4.2 V8 (→2005): Блок управления двигателя Реле электропитания Motronic Реле топливного насоса, Реле электрического топливного насоса 2 |
|
| 16 | 30 | 3.0 TDI (2005→): Control unit for reducing agent heater |
| 10 | 5.0L TDI: Реле параллельного включения аккумуляторных батарей | |
| 15 | 3.2 FSI (2005→), 3.6 FSI, 4.2 V8 (2005→), 6.0 W12: Вакуумный насос тормозной системы (3.2 FSI, 4.2 V8, 6.0 W12) Реле усилителя тормозов (4.2 V8, 6.0 W12) Реле дополнительного насоса системы охлаждения (3.6 FSI, 6.0 W12) Насос системы прокачки охлаждающей жидкости после выключения двигателя (6.0 W12) |
|
| 30 | 3.2 FSI (→2005): Насос системы прокачки охлаждающей жидкости после выключения двигателя Вакуумный насос тормозной системы |
|
| 30 | 4.2 V8 (→2005): Реле усилителя тормозов Вакуумный насос тормозной системы Реле прокачки охлаждающей жидкости после выключения двигателя Насос системы охлаждения Циркуляционный насос (при наличии дополнительного жидкостного отопителя) |
|
| 17 | 10 | 2.5 TDI (2005→): Лямбда-зонд Нагревательный элемент лямбда-зонда |
| 20 | 3.0 TDI, 5.0L TDI: Датчик оксида азота (3.0 TDI (CATA), 5.0 TDI) Датчик 2 оксида азота (3.0 TDI (CATA), 5.0 TDI) Лямбда-зонд Нагревательный элемент лямбда-зонда |
|
| 15 | 3.0 TDI (зависит от оборудования): Датчик оксида азота (3.0 TDI (CATA)) Датчик 2 оксида азота (3.0 TDI (CATA)) Лямбда-зонд Нагревательный элемент лямбда-зонда |
|
| 15 | 3.2 FSI (2005→), 3.6 FSI: Лямбда-зонд Лямбда-зонд 2 Нагревательный элемент лямбда-зонда (3.6 FSI) Нагревательный элемент лямбда-зонда 2 (3.6 FSI) |
|
| 15 | 3.2 FSI (→2005): Лямбда-зонда до катализатора | |
| 15 | 4.2 V8 (→2005): Лямбда-зонд перед катализатором, ряд цилиндров 1 Лямбда-зонд 2 перед катализатором, ряд цилиндров 2 |
|
| 10 | 4.2 V8 (2005→): Лямбда-зонд Лямбда-зонд 2 |
|
| 30 | 6.0 W12: Лямбда-зонд Лямбда-зонд 2 Лямбда-зонд 3 Лямбда-зонд 4 Нагревательный элемент лямбда-зонда Нагревательный элемент лямбда-зонда 2 Нагревательный элемент лямбда-зонда 3 Нагревательный элемент лямбда-зонда 4 |
|
| 18 | 7.5 | 3.2 FSI, 3.6 FSI: Лямбда-зонд перед катализатором Лямбда-зонд 2 перед катализатором Нагревательный элемент лямбда-зонда 1, после катализатора (3.6 FSI) Нагревательный элемент лямбда-зонда 2, после катализатора (3.6 FSI) |
| 7.5 | 4.2 V8 (→2005): Лямбда-зонд после катализатора, ряд цилиндров 1 Лямбда-зонд 2 после катализатора, ряд цилиндров 2 |
|
| 10 | 4.2 V8 (2005→): Лямбда-зонд перед катализатором Лямбда-зонд 2 перед катализатором |
|
| 15 | 6.0 W12: Лямбда-зонд перед катализатором Лямбда-зонд 2 перед катализатором Лямбда-зонд 3 после катализатора Лямбда-зонд 4 после катализатора Нагревательный элемент лямбда-зонда 1, после катализатора Нагревательный элемент лямбда-зонда 2, после катализатора Нагревательный элемент лямбда-зонда 3, после катализатора Нагревательный элемент лямбда-зонда 4, после катализатора |
|
| Реле |
||
| A1 | 5.0L TDI: Блок управления свечей накаливания | |
| 2.5 TDI (→2005): Топливный насос | ||
| 3.2 FSI (2005→): Реле электропитания клеммы 30 №2 | ||
| 3.2 FSI (→2005): Реле электропитания Motronic 2 | ||
| A2 | 2.5 TDI, 3.0 TDI, 5.0L TDI: Реле электропитания клеммы 30 | |
| A3 | 2.5 TDI (2005→), 3.0 TDI, 5.0L TDI (→2005): Блок управления свечей накаливания | |
| 3.2 FSI (2005→): Реле электропитания клеммы 30 | ||
| 3.2 FSI (→2005), 4.2 V8 (→2005): Реле электропитания Motronic | ||
| 3.6 FSI: Реле электропитания Motronic | ||
| 4.2 V8: Блок управления свечей накаливания | ||
| 6.0 W12: Реле электропитания Motronic (место установки может отличаться) | ||
| A4 | 2.5 TDI (2005→): Топливный насос | |
| 2.5 TDI (→2005), 5.0L TDI (→2005): Свечи накаливания | ||
| 3.2 FSI, 4.2 V8, 6.0 W12: Насос вторичного воздуха (место установки может отличаться) | ||
| A5 | кроме 4.2 V8: Дополнительный насос системы охлаждения | |
| 4.2 V8: Реле прокачки охлаждающей жидкости после выкл. двигателя | ||
| A6 | 2.5 TDI, 3.0 TDI, 5.0L TDI: Насос системы охлаждения топлива | |
| 3.2 FSI: Топливный насос | ||
| 6.0 W12, 4.2 V8 (→2005): Топливный насос 2 | ||
| B1 | 5.0L TDI (2005→): Реле электропитания клеммы 30 | |
| B2 | 3.0 TDI, 5.0L TDI: Топливный насос | |
| B3 | 3.0 TDI (2005→): Реле высокой мощности обогрева | |
| 5.0L TDI (→2005): Свечи накаливания 2 | ||
| 6.0 W12: Реле насоса вторичного воздуха 2 (место установки может отличаться) | ||
| B4 | 3.0 TDI (2005→): Реле малой мощности обогрева | |
| 5.0L TDI: Реле 1 электропитания (место установки может отличаться) | ||
| 3.6 FSI (→май 2007): Реле электропитания Motronic 2 | ||
| 4.2 V8: Реле электропитания электронных компонентов двигателя | ||
| B5 | - | |
| B6 | 3.0 TDI (2005→): Дополнительный топливный насос | |
| 3.2 FSI, 4.2 V8, 6.0 W12: Реле усилителя тормозов (а/м с автоматической коробкой передач) | ||
| C19 | 2.5 TDI, 3.0 TDI, 5.0L TDI: Реле подкачивающего топливного насоса (только в а/м с дополнительным жидкостным отопителем) | |
| 3.2 FSI: Топливный насос 2 | ||
| 6.0 W12: Топливный насос | ||
| C20 | Реле электропитания клеммы 50 | |
Блок предохранителей под сиденьем водителя
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 150 | Левый блок предохранителей (предохранители: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 15, 16, 17, 18, 20, 21, 22, 23, 24, 25, 33, 34, 35, 36, 39, 40, 41, 42, 43, 44, 45, 56, 57) |
| 2 | 150 | Правый блок предохранителей (предохранители: 1, 2, 3, 4, 5, 6, 7, 8, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 27, 28, 29, 30, 53, 54, 56, 57) |
| 3 | 60 | Правый блок предохранителей (предохранители: 9, 10, 11, 12) |
| 4 | 60 | →2005: E-box, левый блок предохранителей |
| 60 | V10 TDI (2005→): Реле 2 электропитания |
|
| 40 | ноябрь 2007→: Электродвигатель регулировки заднего вентилятора Bitron | |
| 5 | 60 | →ноябрь 2007: Реле электропитания клеммы 15 |
| 40 | ноябрь 2007→: Реле электропитания клеммы 15 | |
| 6 | - | - |
| 7 | 250 | Реле зарядки второй АКБ |
| 8 | 150 | →2005: Левый блок предохранителей |
| 150 | V10 TDI (2005→): Реле 1 электропитания Левый блок предохранителей |
|
| 60 | 2005→: Левый блок предохранителей | |
| 9 | 5 | Блок управления бортовой сети |
| 10 | 10 | →ноябрь 2007: Блок управления бортовой сети |
| 5 | ноябрь 2007→: Блок управления бортовой сети | |
| 11 | 5 | →2005: Диагностический кабель стартера |
| 5 | V10 TDI (2005→): Блок управления бортовой сети | |
| 12 | - | - |
| 13 | 40 | Реле компрессора пневмоподвески Электродвигатель регулировки заднего вентилятора Bitron (V10 TDI ( ноябрь 2007→)) |
| 14 | - | - |
| Реле | ||
| 1 | Главный выключатель АКБ и выключатель АКБ | |
| 2 | Реле электропитания клеммы 15 | |
| 3 | Реле зарядки второй АКБ | |
Блок реле, под передней панелью слева, рядом с центральной консолью
| № | Назначение предохранителя | |
|---|---|---|
| D1 | Блок управления Servotronic | |
| D2 | Реле доводчика | |
| D3 | Реле компрессора системы регулирования дорожного просвета | |
| D4 | 2005→: Реле розеток | |
| D5 | Реле климатической установки (место установки может отличаться) | |
| D6 | Реле приточного вентилятора (скорость 2) (только с ручной климатической установкой) | |
| D7 | Реле обогрева заднего стекла | |
| D8 | →январь 2003: Подогрев сидений | |
| 2005→ (VR6 с дополнительным отопителем): Циркуляционный насос | ||
| D9 | →2005: Реле выключения стоп-сигнала | |
| 2005→: Реле подключения генератора | ||
| E1 | Разделительное реле солнечной батареи | |
| E2 | →2005: Отпирание запасного колеса | |
| E3 | →2005: Реле климатической установки | |
| 2005→: Реле нагревательного элемента левой части ветрового стекла | ||
| E4 | →2005: Циркуляционный насос | |
| E5 | V10 TDI: Реле влияющих на пуск потребителей / реле 2 электропитания клеммы | |
| E6 | - | |
| E7 | Реле системы очистки фар | |
| E8 | Реле аккумулятора остаточного тепла | |
| E9 | 2005→: Реле нагревательного элемента прав. части ветрового стекла | |
Блок реле, под передней панелью справа, рядом со стойкой справа (правый руль)
| № | Назначение предохранителя | |
|---|---|---|
| D1 | Блок управления Servotronic | |
| D2 | Реле доводчика | |
| D3 | Реле компрессора системы регулирования дорожного просвета | |
| D4 | Реле розеток | |
| D5 | Реле климатической установки (место установки может отличаться) | |
| D6 | Реле приточного вентилятора (скорость 2) (только с ручной климатической установкой) | |
| D7 | Реле обогрева заднего стекла | |
| D8 | VR6 с дополнительным отопителем: Циркуляционный насос | |
| D9 | Реле подключения генератора | |
| E1 | Разделительное реле солнечной батареи | |
| E2 | Реле аккумулятора остаточного тепла | |
| E3 | Реле нагревательного элемента левой части ветрового стекла | |
| E4 | V10 TDI: Реле влияющих на пуск потребителей / реле 2 электропитания клеммы | |
| E5 | Реле нагревательного элемента прав. части ветрового стекла | |
| E6 | Реле системы очистки фар | |
Назначение и расположение предохранителей в Фольксваген Пассат Б6 в кузове седан и универсал. Оборудованных бензиновым двигателем: 1.4 TSI, 1.6, 1.6 FSI, 1.8 TSI, 2.0 FSI, 2.0 TFSI, 2.0 TSI, 3.2 V6 FSI, 3.6 V6 FSI, 3.6 R36 или с
Предохранители и реле Фольксваген Поло с двигателем 1.6 л., 1.4 л., 1.2 л., (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017)
Схема предохранителей и реле Audi A6 C5, Allroad, S6, RS6 (1997–2005)
