1970-1994 ЗАЗ-968, ЗАЗ-968А и ЗАЗ-968М - схемы электрооборудования

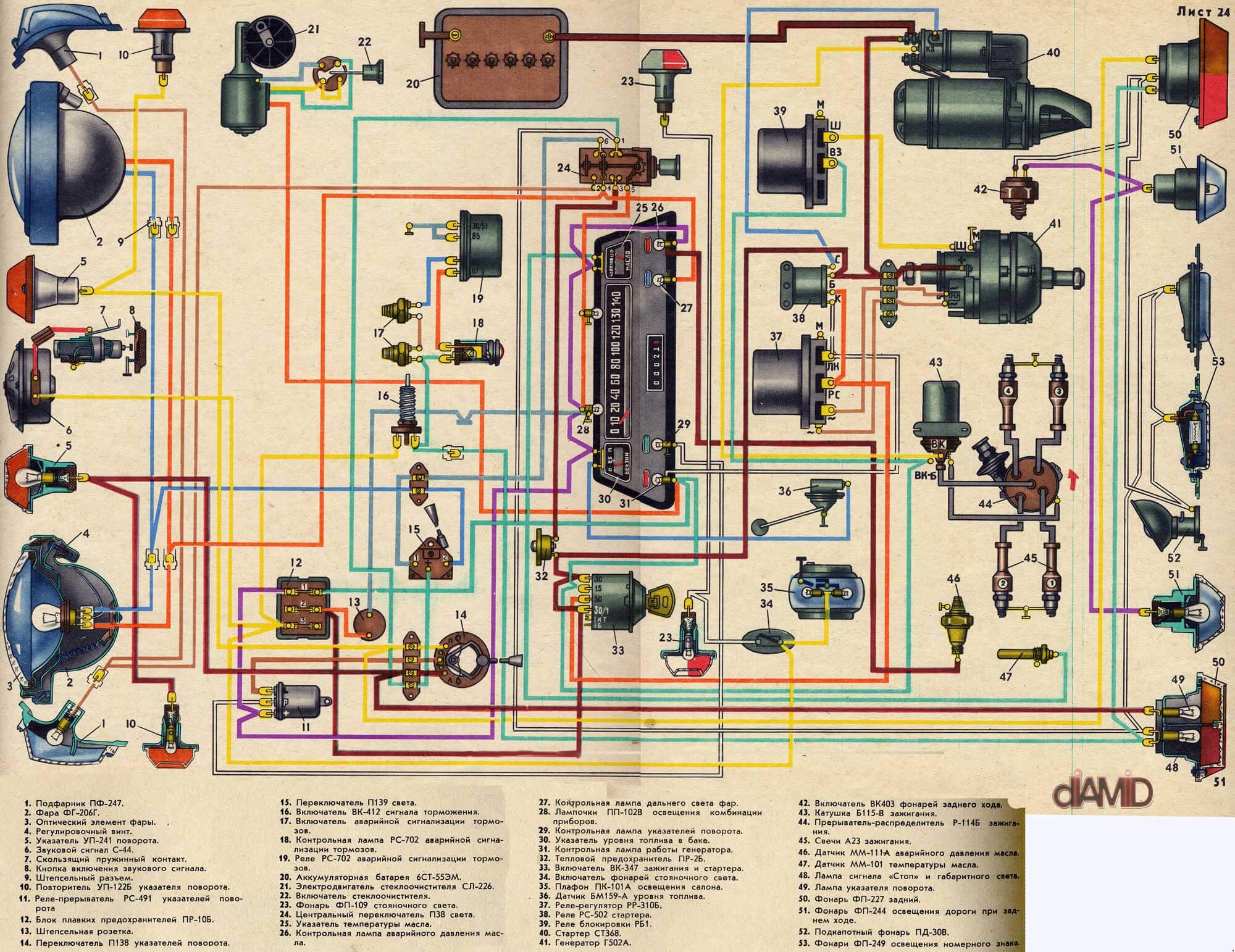

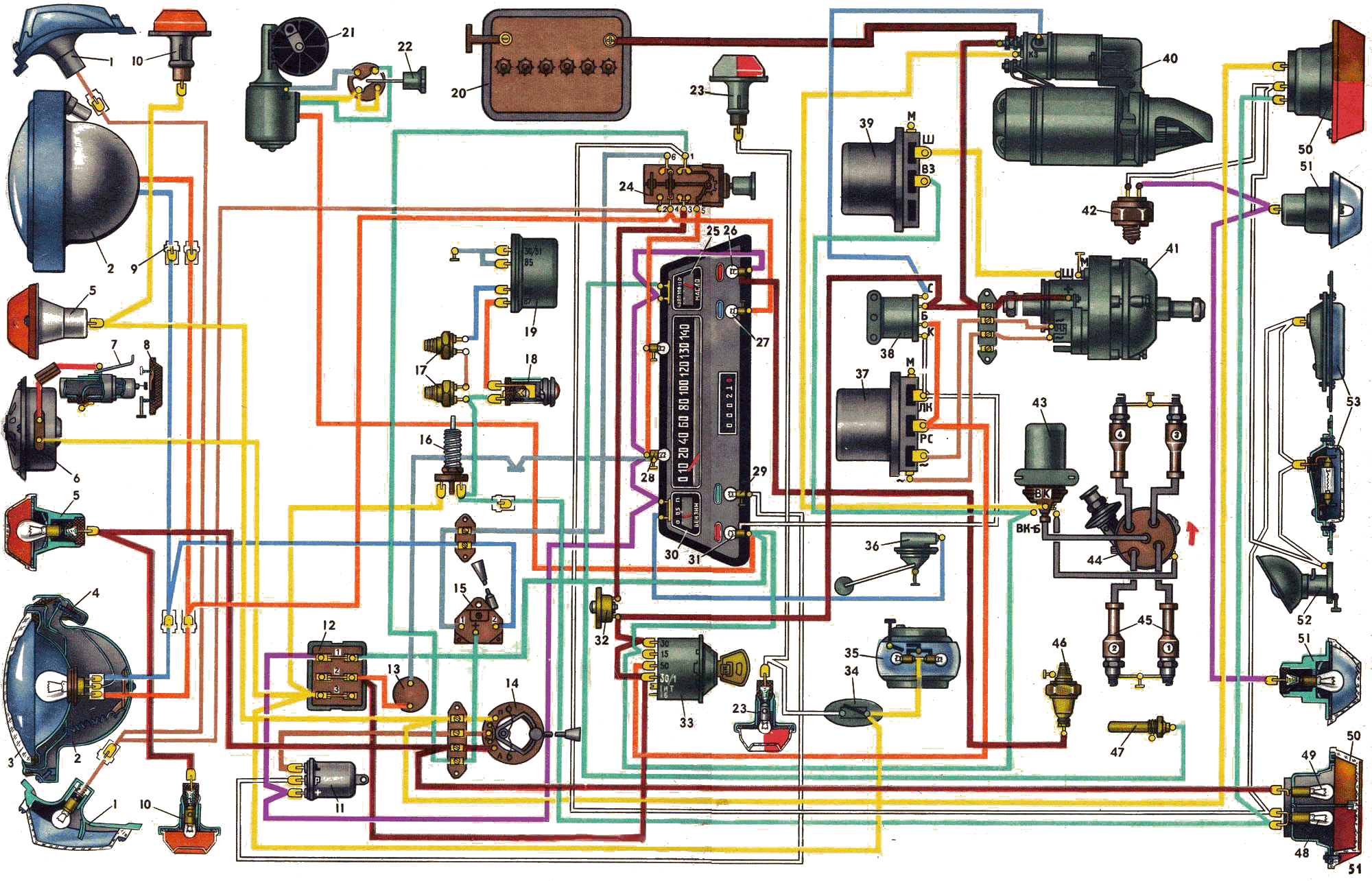

Схема электрооборудования ЗАЗ 968М (1980-1994)

1. Подфарник ПФ-247
2. Фара ФГ-206Г
3. Оптический элемент фары
4. Регулировочный винт
5. Указатель УП-241 поворота
6. Звуковой сигнал С-44
7. Скользящий пружинный контакт
8. Кнопка включения звукового сигнала
9. Штепсельный разъем
10. Повторитель УП-122Б указателя поворота
11. Реле-прерыватель РС-491 указателей поворота
12. Блок плавких предохранителей ПР-1Б
13. Штепсельная розетка
14. Переключатель П138 указателей поворота
15. Переключатель П139 света
16. Включатель ВК-412 сигнала торможения
17. Включатель аварийной сигнализации тормозов
18. Контрольная лампа РС-702 аварийной сигнализации тормозов
19. Реле РС-702 аварийной сигнализации тормозов
20. Аккумуляторная батарея 6СТ-55ЭМ
21. Электродвигатель стеклоочистителя СЛ-226
22. Включатель стеклоочистителя
23. Фонарь ФП-109 стояночного света
24. Центральный переключатель П38 света
25. Указатель температуры масла
26. Контрольная лампа аварийного давления масла
27. Контрольная лампа дальнего света фар
28. Лампочки ПП-102В освещения комбинации приборов
29. Контрольная лампа указателей поворота
30. Указатель уровня топлива в баке
31. Контрольная лампа работы генератора
32. Тепловой предохранитель ПР-2Б
33. Включатель ВК-347 зажигания и стартера
34. Включатель фонарей стояночного света
35. Плафон ПК-101А освещения салона
36. Датчик БМ159-А уровня топлива
37. Реле-регулятор РР-310Б
38. Реле РС-502 стартера
39. Реле блокировки РБ1
40. Стартер СТ368
41. Генератор Г502А
42. Включатель ВК403 фонарей заднего хода
43. Катушка Б115-В зажигания
44. Прерыватель-распределитель Р-114Б зажигания
45. Свечи А23 зажигания
46. Датчик ММ-111-А аварийного давления масла
47. Датчик ММ-101 температуры масла
48. Лампа сигнала «Стоп» и габаритного света
49. Лампа указателя поворота
50. Фонарь ФП-227 задний
51. Фонарь ФП-244 освещения дороги при заднем ходе
52. Подкапотный фонарь ПД-30В
53. Фонари ФП-249 освещения номерного знака

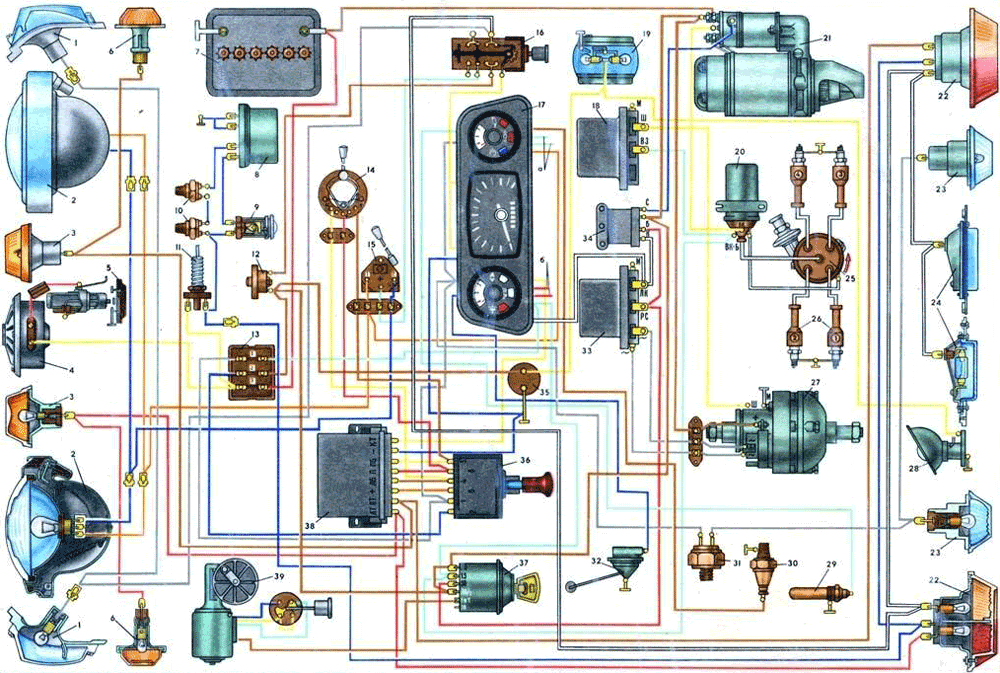

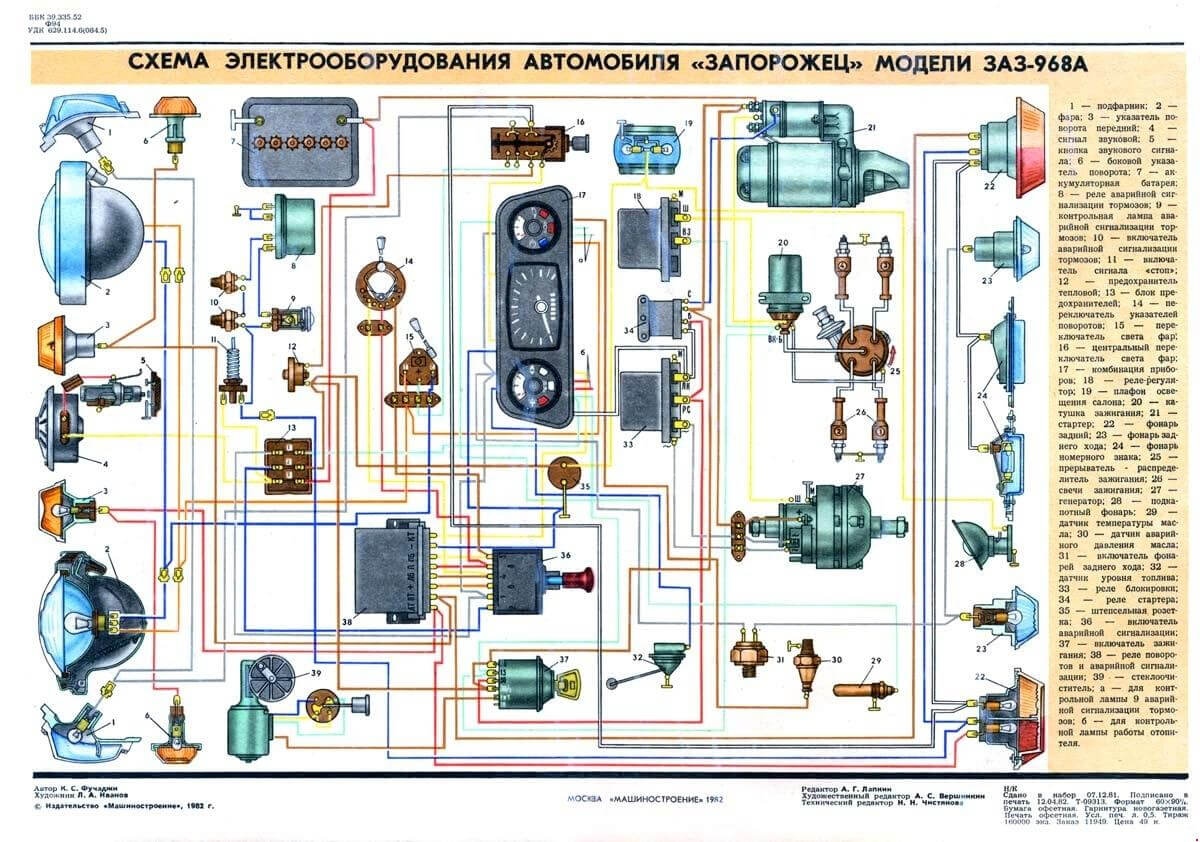

Схема электрооборудования ЗАЗ 968А (1974-1980)

1. Подфарник;
2. Фара;
3. Указатель поворота передний;
4. Сигнал звуковой;
5. Кнопка звукового сигнала;
6. Боковой указатель поворота;
7. Аккумуляторная батарея;
8. Реле аварийной сигнализации тормозов;
9. Контрольная лампа аварийной сигнализации тормозов;
10. Включатель аварийной сигнализации тормозов;
11. Включатель сигнала «стоп»;
12. Предохранитель тепловой;
13. Блок предохранителей;
14. Переключатель указателей поворотов;
15. Переключатель света фар;
16. Центральный переключатель света фар;
17. Комбинация приборов;
    а — для контрольной лампы 9 аварийной сигнализации тормозов;
    б — для контрольной лампы работы отопителя
18. Реле-регулятор;
19. Плафон освещения салона;
20. Катушка зажигания;
21. Стартер;
22. Фонарь задний;
23. Фонарь заднего хода;
24. Фонарь номерного знака;
25. Прерыватель распределитель зажигания;
26. Свечи зажигания;
27. Генератор;
28. Подкапотный фонарь;
29. Датчик температуры масла;
30. Датчик аварийного давления масла;
31. Включатель фонарей заднего хода;
32. Датчик уровня топлива;
33. Реле блокировки;
34. Реле стартера:
35. Штепсельная розетка;
36. Включатель аварийной сигнализации;
37. Включатель зажигания;
38. Реле поворотов и аварийной сигнализации;
39. Стеклоочиститель;

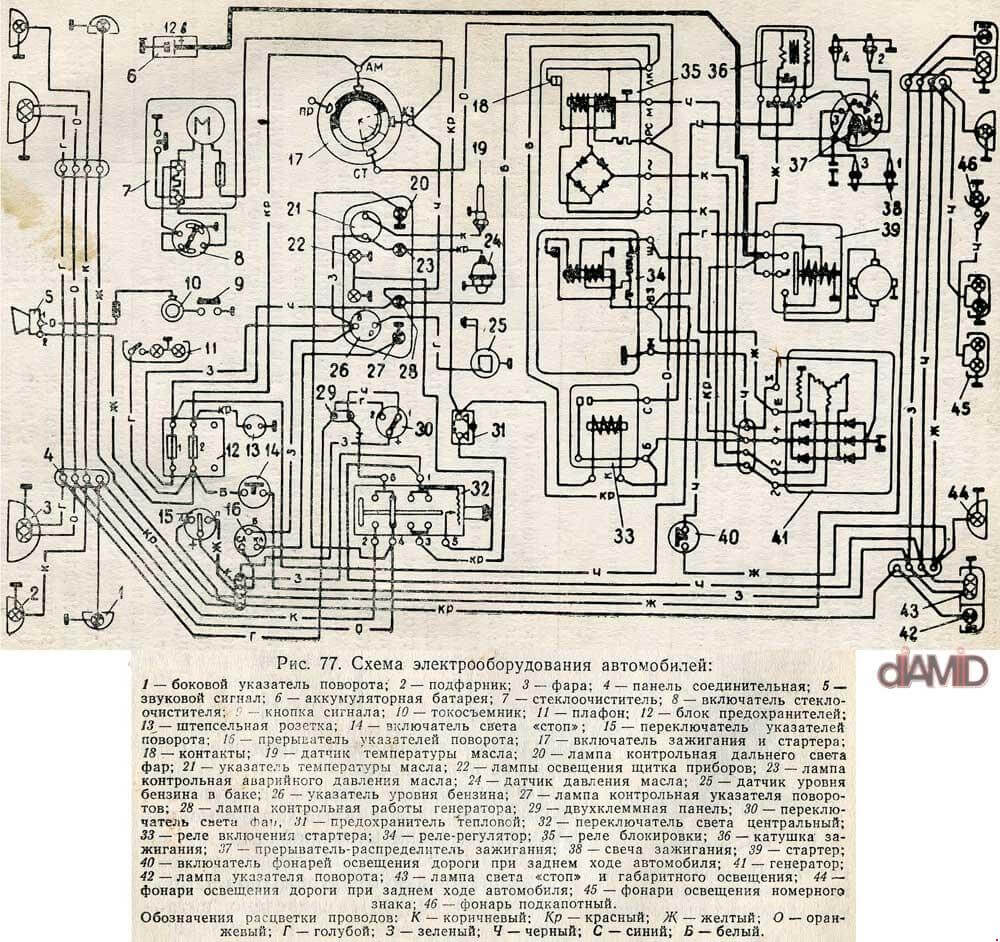

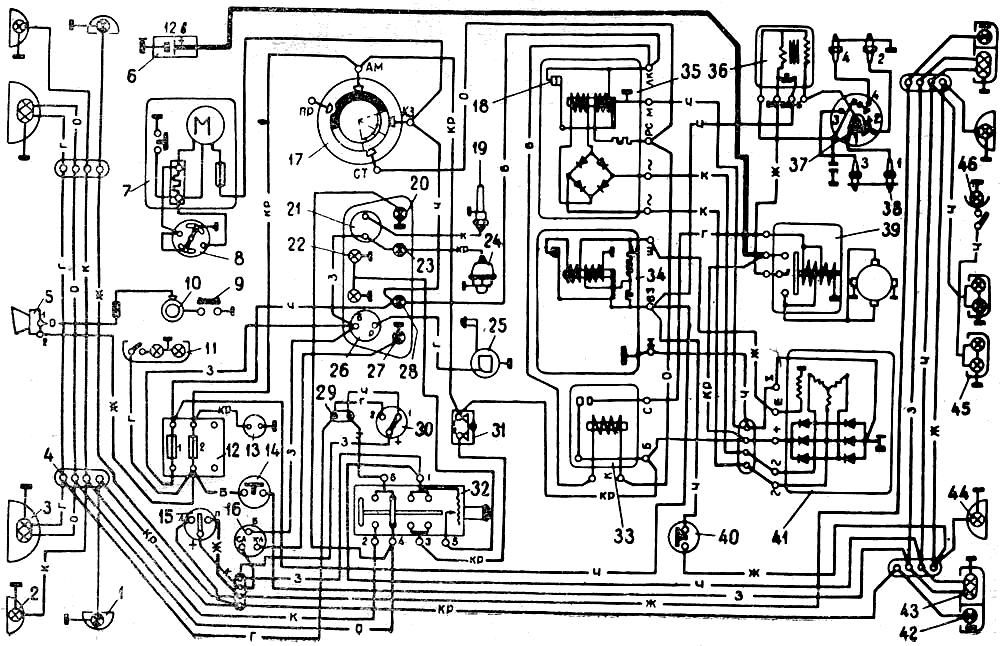

Схема электрооборудования ЗАЗ 968 (1970-1978)

1. Боковой указатель поворота;
2. Подфарник;
3. Фара;
4. Панель соединительная;
5. Звуковой сигнал;
6. Аккумуляторная батарея;
7. Стеклоочиститель;
8. Включатель стеклоочистителя
9. Кнопка сигнала;
10. Токосъемник;
11. Плафон;
12. Блок предохранителей;
13. Штепсельная розетка;
14. Включатель света «стоп»;
15. Переключатель указателей поворота;
16. Прерыватель указателей поворота;
17. Включатель зажигания и стартера;
18. Контакты;
19. Датчик температуры масла;
20. Лампа контрольная дальнего света фар;
21. Указатель температуры масла;
22. Лампы освещения щитка приборов;
23. Лампа контрольная аварийного давления масла;
24. Датчик давления масла;
25. Датчик уровня бензина в бакс;
26. Указатель уровня бензина;
27. Лампа контрольная указателя поворотов;
28. Лампа контрольная работы генератора;
29. Двухклеммная панель;
30. Переключатель света фар;
31. Предохранитель тепловой;
32. Переключатель света центральный;
33. Реле включения стартера;
34. Реле-регулятор;
35. Реле блокировки;
36. Катушка зажигания;
37. Прерыватель-распределитель зажигания;
38. Свеча зажигания;
39. Стартер;
40. Включатель фонарей освещения дороги при заднем ходе автомобиля;
41. Генератор;
42. Лампа указателя поворота;
43. Лампа света «стоп» и габаритного освещения;
44. Фонари освещения дороги при заднем ходе автомобиля;
45. Фонари освещения номерного знака;
46. Фонарь подкапотный.

Обозначения расцветки проводов:
      К — коричневый;
      Кр — красный;
      Ж — желтый;
      О — оранжевый;
      Г — голубой;
      3 — зеленый;
      Ч — черный;
      С — синий;
      Б — белый.
