1987-2003 ЗИЛ-4331 и его модификации

Список схем:

1. ЗИЛ-433100 с дизельным двигателем 8.7 л. V8 (ЗИЛ-645)
2. ЗИЛ-433360 с бензиновым двигателем 6.0 л. V8 (ЗИЛ-508.10) - Цветная схема
3. ЗИЛ-433360 с бензиновым двигателем 6.0 л. V8 (ЗИЛ-508.10)

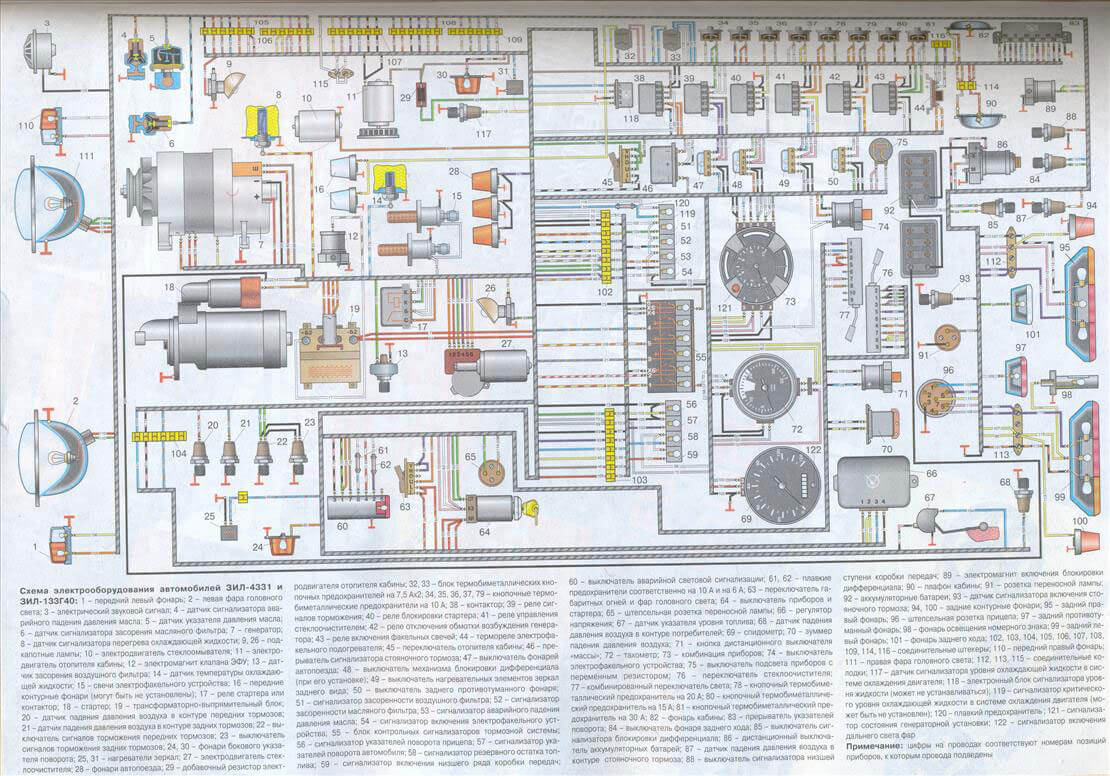

4. ЗИЛ-4331 и ЗИЛ-133ГЯ с дизельным двигателем 8.7 л. V8 (ЗИЛ-645)

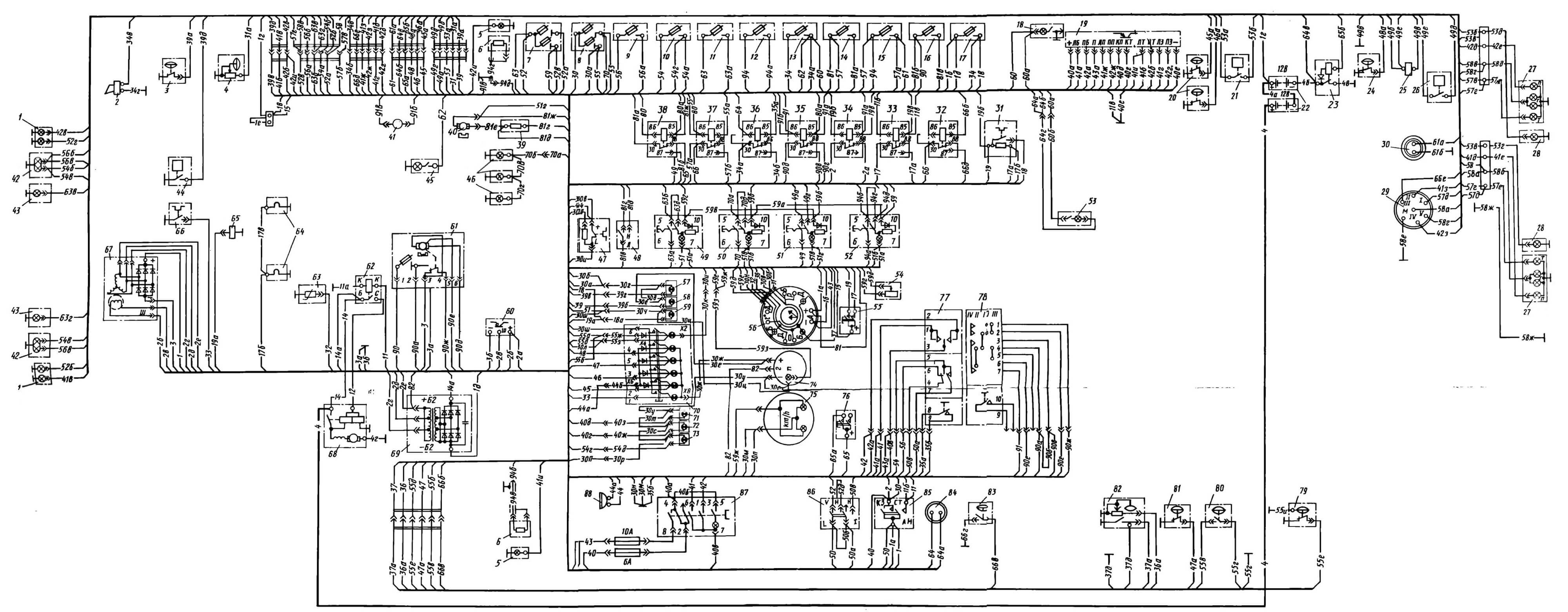

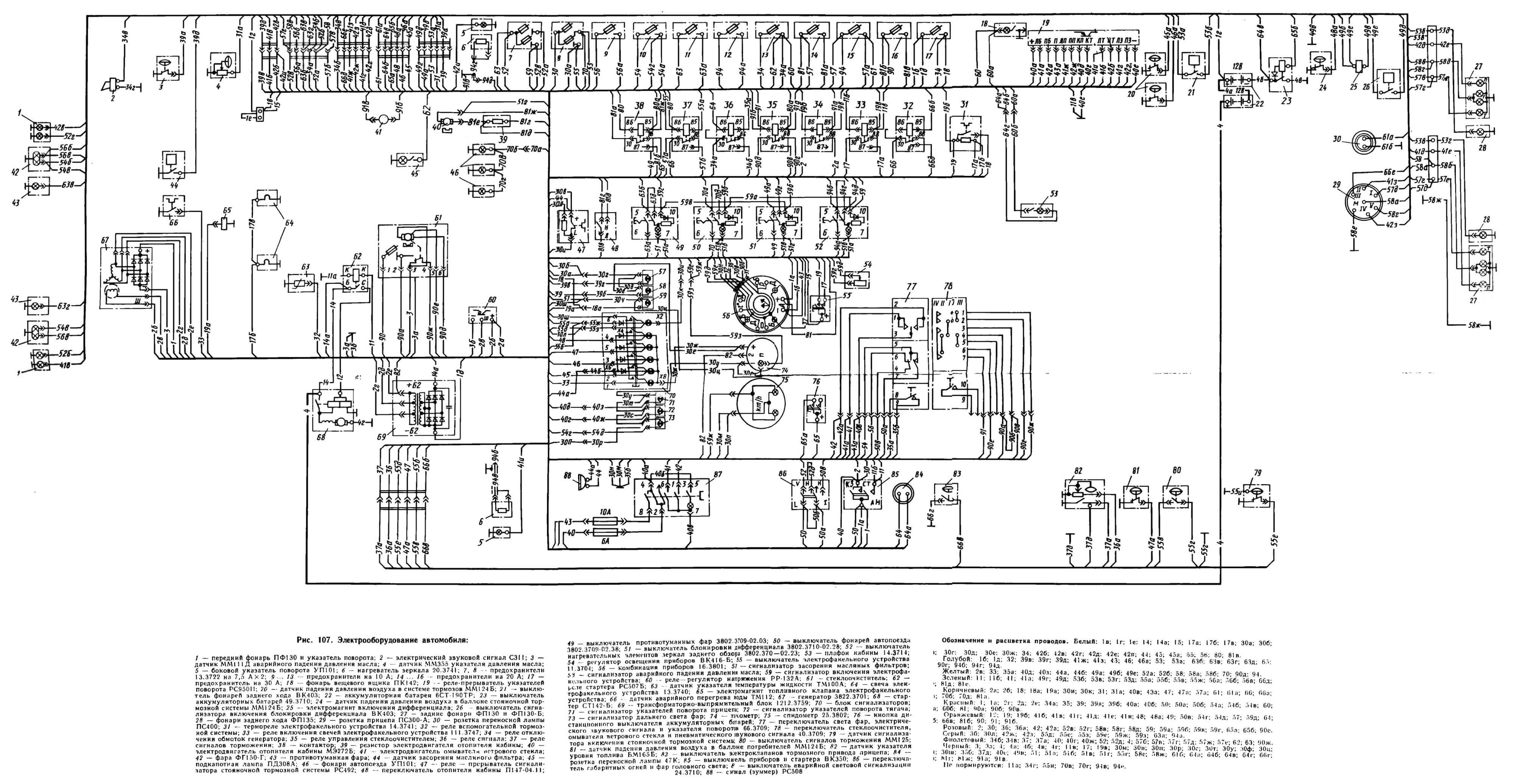

ЗИЛ-433100 с дизельным двигателем 8.7 л. V8 (ЗИЛ-645)

1. Передний фонарь ПФ130 и указатель поворота;
2. Электрический звуковой сигнал C311;
3. Датчик MM111Д аварийного падения давления масла;
4. Датчик ММ355 указателя давления масла;
5. Боковой указатель поворота УП101;
6. Нагреватель зеркала 20.3741;
7. Предохранитель 13.3722 на 7,5 А;
8. Предохранитель 13.3722 на 7,5 А;
9. Предохранитель на 10 А;
10. Предохранитель на 10 А;
11. Предохранитель на 10 А;
12. Предохранитель на 10 А;
13. Предохранитель на 10 А;
14. Предохранитель на 20 А;
15. Предохранитель на 20 А;
16. Предохранитель на 20 А;
17. Предохранитель на 30 А;
18. Фонарь вещевого ящика ПК142;
19. Реле-прерыватель указателей поворота РС95011;
20. Датчик падения давления воздуха в системе тормозов ММ124Б;
21. Выключатель фонарей заднего хода ВК403;
22. Аккумуляторная батарея 6CT-190TP;
23. Выключатель аккумуляторных батарей 49.3710;
24. Датчик падения давления воздуха в баллоне стояночной тормозной системы ММ124Б;
25. Электромагнит включения дифференциала;
26. Выключатель сигнализатора включения блокировки дифференциала ВК403;
27. Задние фонари ФП130 и ФП130-Б,
28. Фонари заднего хода ФП135;
29. Розетка прицепа ПС300-А;
30. Розетка переносной лампы ПС400;
31. Термореле электрофакельного устройства 14.3741;
32. Реле вспомогательной тормозной системы;
33. Реле включения свечей электрофакельного устройства 111.3747;
34. Реле отключения обмоток генератора;
35. Реле управления стеклоочистителем;
36. Реле сигнала;
37. Реле сигналов торможения;
38. Контактор;
39. Резистор электродвигателя отопителя кабины;
40. Электродвигатель отопителя кабины МЭ272Б;
41. Электродвигатель омыватели ветрового стекла;
42. Фара ФГ150-Г;
43. Противотуманная фара;
44. Датчик засорения масляного фильтра;
45. Подкапотная лампа ПД308А;
46. Фонари автопоезда УП101;
47. Реле-прерыватель сигнализатора стояночной тормозной системы РС492;
48. Переключатель отопителя кабины П147-04.11;
49. Выключатель противотуманных фар 3802.3709-02.03;
50. Выключатель фонарей автопоезда 3802.3709-02.38;
51. Выключатель блокировки дифференциала 3802.3710-02.28;
52. Выключатель нагревательных элементов зеркал заднего обзора 3802.370-02.23;
53. Плафон кабины 14.3714;
54. Регулятор освещения приборов ВК416-Б;
55. Выключатель электрофакельного устройства 11.3704;
56. Комбинация приборов 16.3801;
57. Сигнализатор засорения масляных фильтров;
58. Сигнализатор аварийного падения давления масла;
59. Сигнализатор включения электрофакильного устройства;
60. Реле регулятор напряжения РР-132А;
61. Стеклоочиститель;
62. Реле стартера РС507Б;
63. Датчик указателя температуры жидкости ТМ100А;
64. Свеча электрофакельного устройства 13.3740;
65. Электромагнит топливного клапана электрофакельного устройства;
66. Датчик аварийного перегрева воды TМ112;
67. Генератор 3822.3701;
68. Стартер СТ142-Б;
69. Трансформаторно-выпрямительный блок 1212.3759;
70. Блок сигнализаторов;
71. Сигнализатор указателей поворота прицепа;
72. Сигнализатор указателей поворота тягача;
73. Сигнализатор дальнего света фар;
74. Тахометр;
75. Спидометр 25.3802;
76. Кнопка дистанционного выключателя аккумуляторных батарей;
77. Переключатель света фар, электрического звукового сигнала и указателя поворотов 66.3709;
78. Переключатель стеклоочистителя, омывателя ветрового стекла и пневматического звукового сигнала 40.3709;
79. Датчик сигнализатора включения стояночной тормозной системы;
80. Выключатель сигналов торможения MM125;
81. Датчик падения давления воздуха в баллоне потребителей ММ124Б;
82. Датчик указателя уровня топлива БМ165Б;
83. Выключатель электроклапанов тормозного привода прицепа;
84. Розетка переносной лампы 47К;
85. Выключатель приборов и стартера ВК350;
86. Переключатель габаритных огней и фар головного света;
87. Выключатель аварийной световой сигнализации 24.3710;
88. Сигнал (зуммер) РС508.

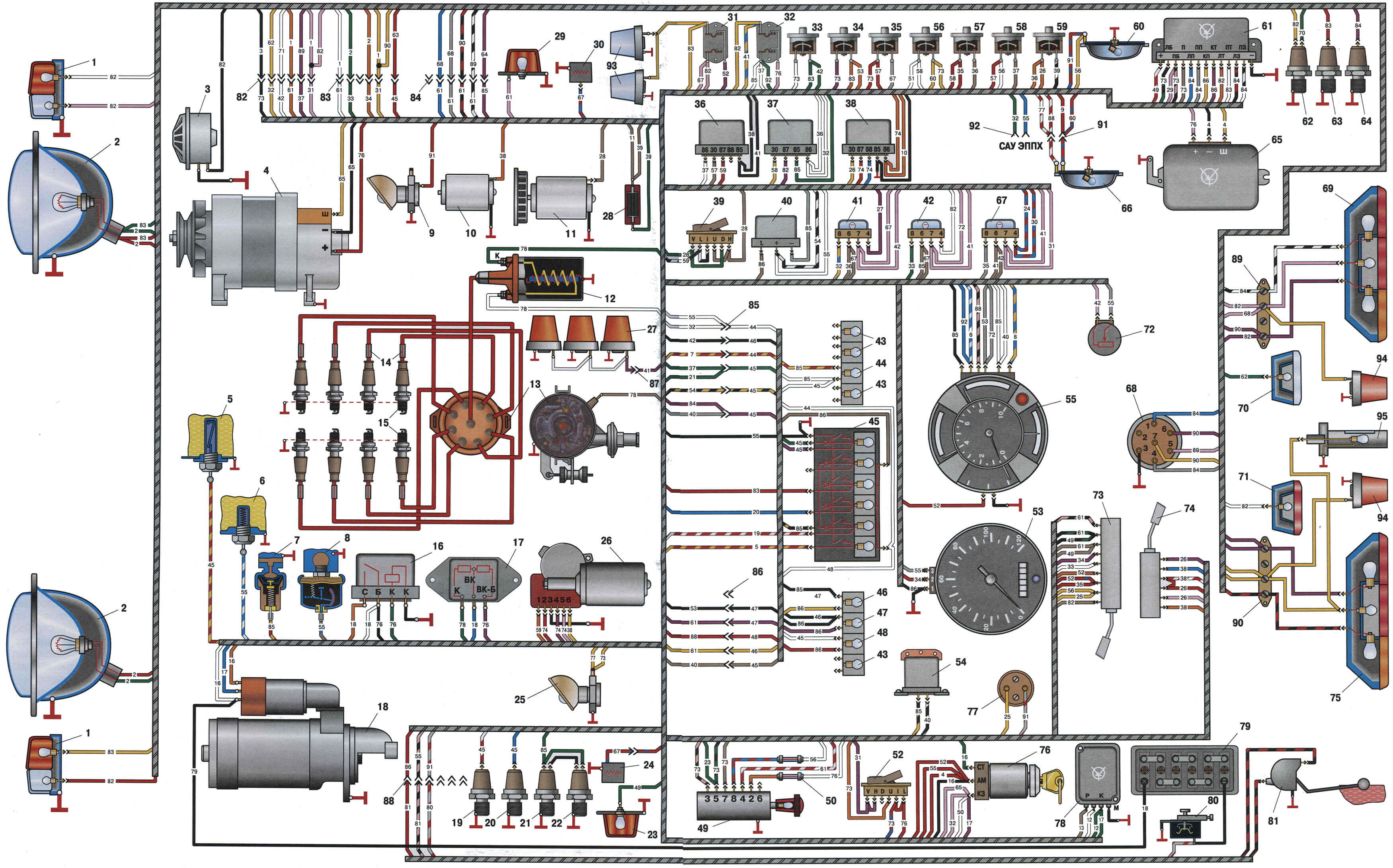

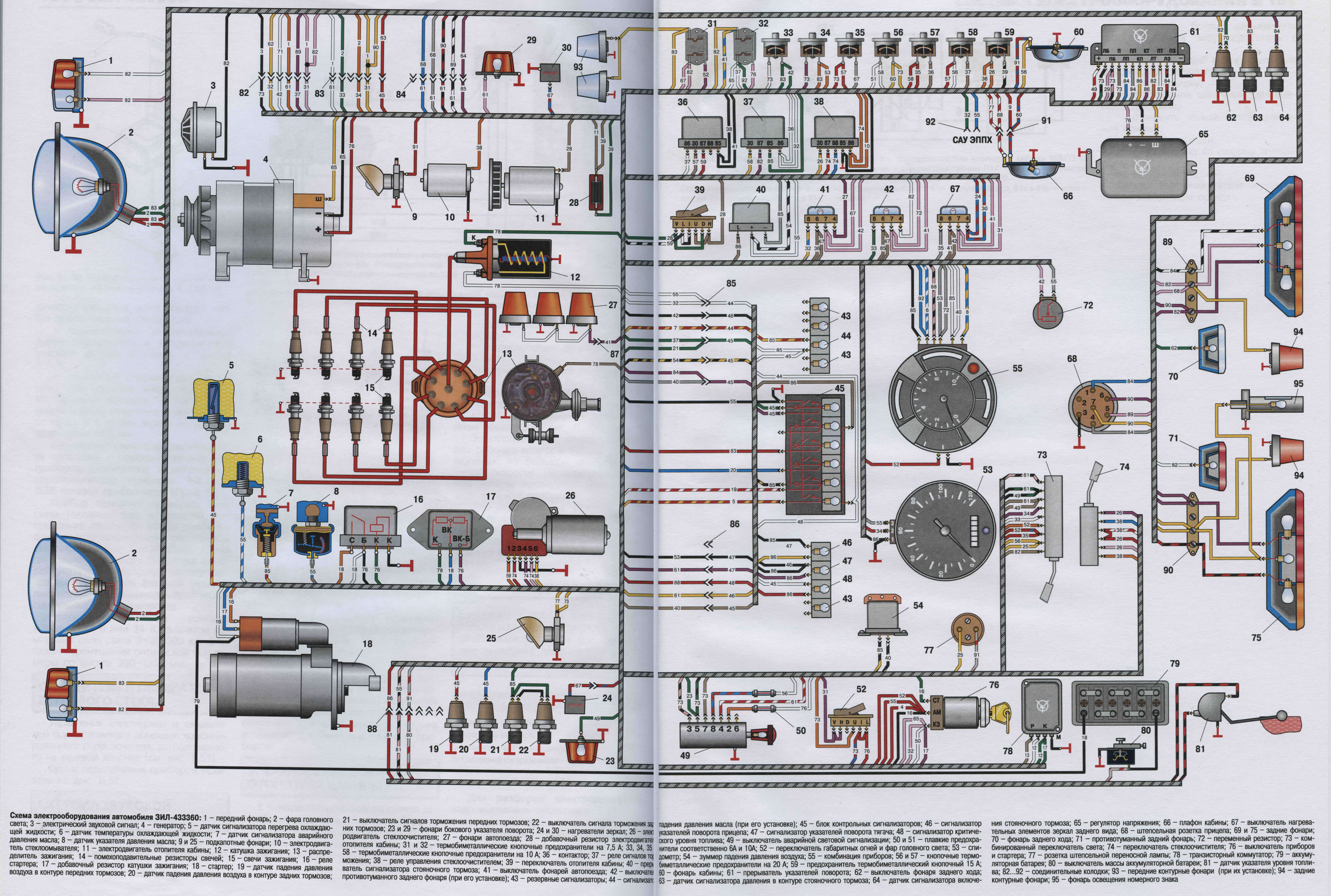

ЗИЛ-433360 и мод. с бензиновым двигателем 6.0 л. V8 (ЗИЛ-508.10) - вариант схемы №1

1. Передний фонарь;
2. Фара головного света;
3. Электрический звуковой сигнал;
4. Генератор;
5. Датчик сигнализатора перегрева охлаждающей жидкости;
6. Датчик температуры охлаждающей жидкости;
7. Датчик сигнализатора аварийного давления масла;
8. Датчик указателя давления масла;
9. Подкапотный фонарь;
10. Электродвигатель стеклоомывателя;
11. Электродвигатель отопителя кабины;
12. Катушка зажигания;
13. Распределитель зажигания;
14. Помехоподавительные резисторы свечей;
15. Свечи зажигания;
16. Реле стартера;
17. Добавочный резистор катушки зажигания;
18. Стартер;
19. Датчик падения давления воздуха в контуре передних тормозов;
20. Датчик падения давления воздуха в контуре задних тормозов;
21. Выключатель сигналов торможения передних тормозов;
22. Выключатель сигнала торможения задних тормозов;
23. Фонарь бокового указателя поворота;
24. Нагреватель зеркала;
25. Подкапотный фонарь;
26. Электродвигатель стеклоочистителя;
27. Фонари автопоезда;
28. Добавочный резистор электродвигателя отопителя кабины;
29. Фонарь бокового указателя поворота;
30. Нагреватель зеркала;
31. Термобиметаллический кнопочный предохранитель на 7,5 А;
32. Термобиметаллический кнопочный предохранитель на 7,5 А;
33. Термобиметаллический кнопочный предохранитель на 10 А;
34. Термобиметаллический кнопочный предохранитель на 10 А;
35. Термобиметаллический кнопочный предохранитель на 10 А;
36. Контактор;
37. Реле сигналов торможения;
38. Реле управления стеклоочистителем;
39. Переключатель отопителя кабины;
40. Пpepыватель сигнализатора стояночного тормоза;
41. Выключатель фонарей автопоезда;
42. Выключать противотуманного заднего фонаря;
43. Резервные сигнализаторы;
44. Сигнализатор падения давления масла (при его установке);
45. Блок контрольных сигнализаторов;
46. Сигнализатор указателей поворота прицепа;
47. Сигнализатор указателей поворота тягача;
48. Сигнализатор критического уровня топлива;
49. Выключатель аварийной световой сигнализации;
50. Плавкий предохранитель;
51. Плавкий предохранитель;
52. Переключатель габаритных огней и фар головного света;
53. Спидометр;
54. Зуммер падения давления воздуха;
55. Комбинация приборов;
56. Термобиметаллический кнопочный предохранитель на 20 А;
57. Термобиметаллический кнопочный предохранитель на 20 А;
58. Термобиметаллический кнопочный предохранитель на 10 А;
59. Термобиметаллический кнопочный предохранитель на 15 А;
60. Фонарь кабины;
61. Прерыватель указателей поворота;
62. Выключатель фонаря заднего хода;
63. Датчик сигнализатора давления в контуре стояночного тормоза;
64. Датчик сигнализатора включения стояночного тормоза;
65. Регулятор напряжения;
66. Плафон кабины;
67. Выключатель нагревательных элементов зеркал заднего вида;
68. Штепсельная розетка прицепа;
69. Задний фонарь;
70. Фонарь заднего хода;
71. Противотуманный задний фонарь;
72. Переменный резистор;
73. Комбинированный переключатель света;
74. Переключатель стеклоочистителя;
75. Задний фонарь;
76. Выключатель приборов и стартера;
77. Розетка штепсельной переносной лампы;
78. Транзисторный коммутатор;
79. Аккумуляторная батарея;
80. Выключатель массы аккумуляторной батареи;
81. Датчик указателя уровня топлива;
82. Соединительная колодка;
83. Соединительная колодка;
84. Соединительная колодка;
85. Соединительная колодка;
86. Соединительная колодка;
87. Соединительная колодка;
88. Соединительная колодка;
89. Соединительная колодка;
90. Соединительная колодка;
91. Соединительная колодка;
92. Соединительная колодка;
93. Передние контурные фонари (при их установке);
94. Задние контурные фонари;
95. Фонарь освещения номерного знака

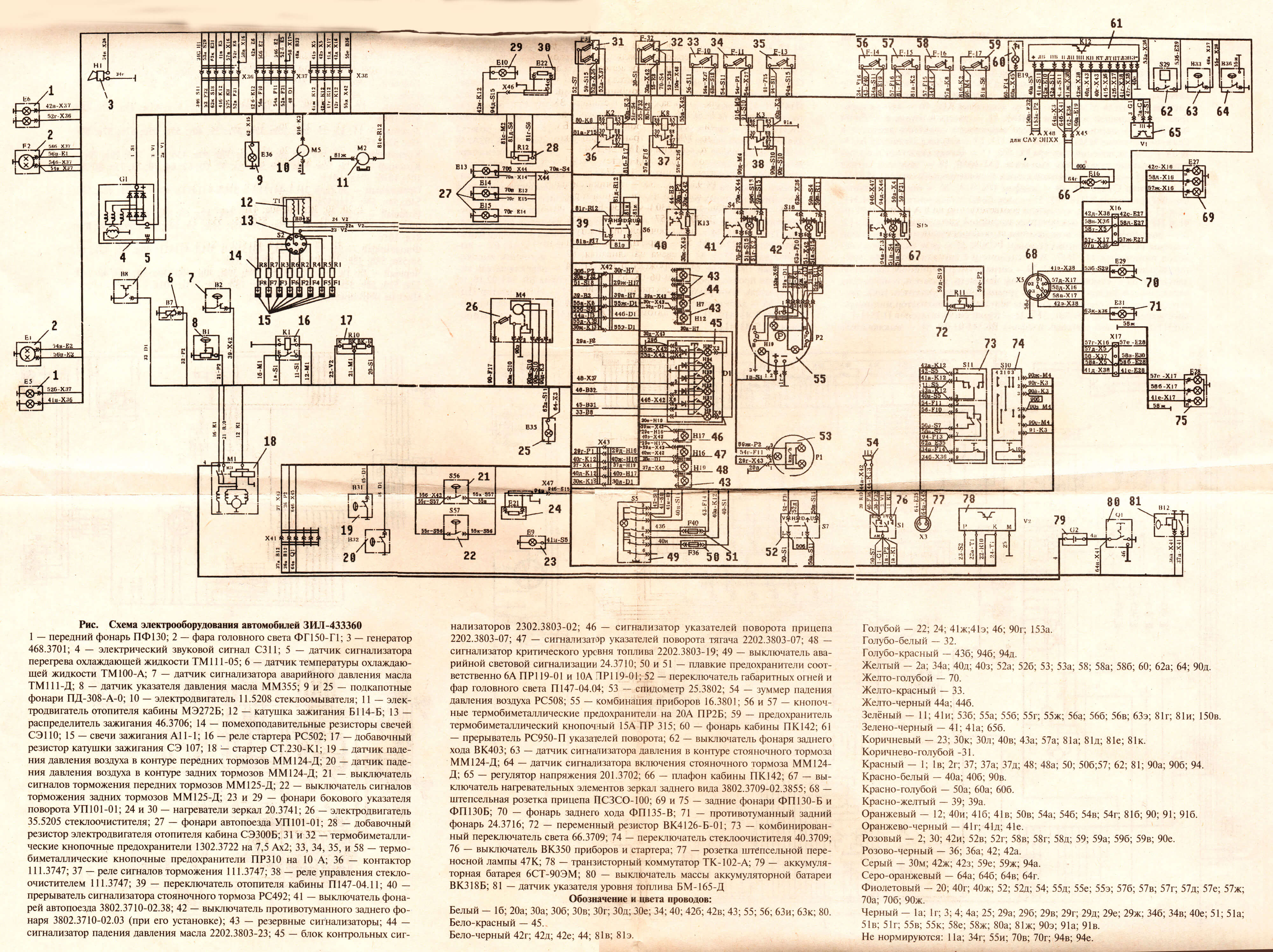

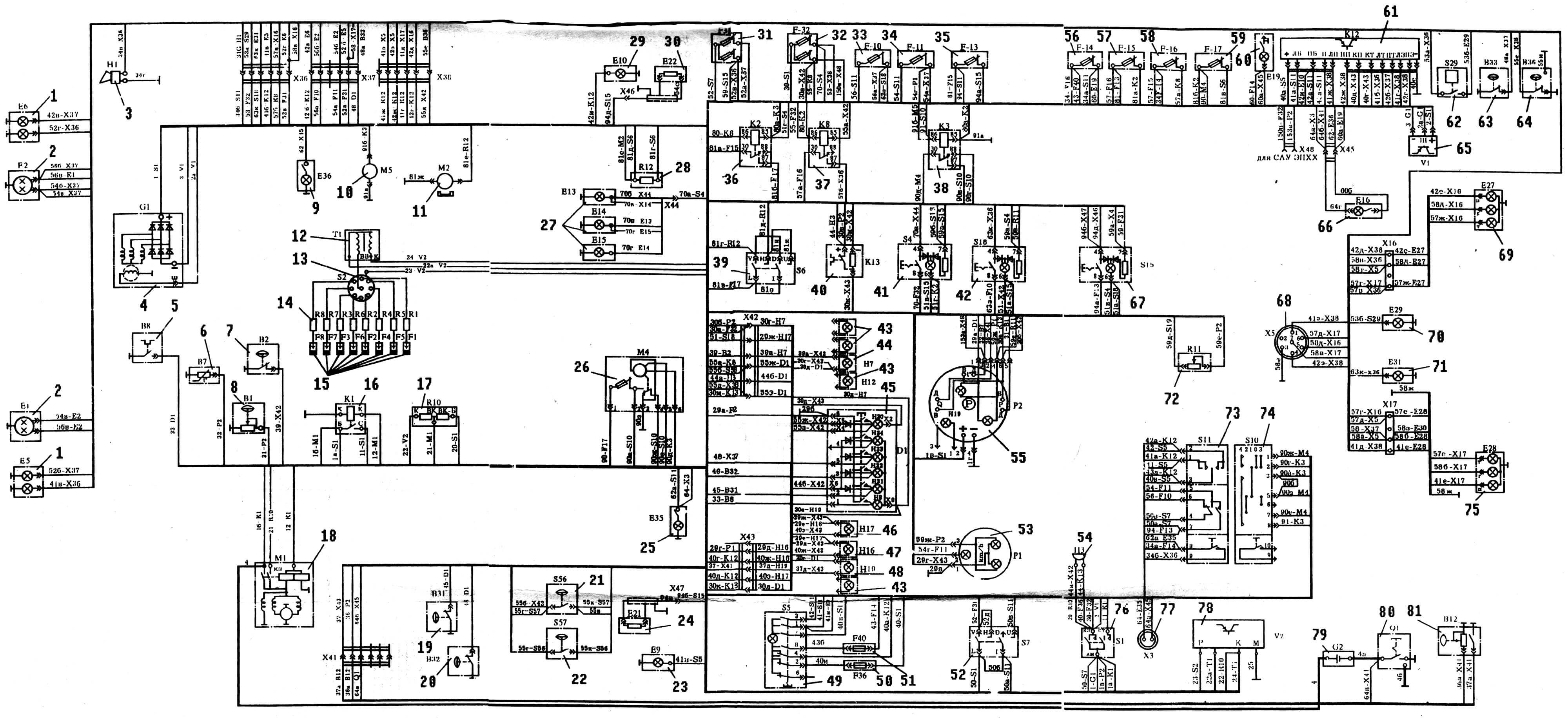

ЗИЛ-433360 с бензиновым двигателем 6.0 л. V8 (ЗИЛ-508.10) - вариант схемы №2

1. Передний фонарь ПФ 130;
2. Фара головного света ФГ150-Г1;
3. Генератор 468.3701;
4. Электрический звуковой сигнал С311;
5. Датчик сигнализатора перегрева охлаждающей жидкости ТМ111-05;
6. Датчик температуры охлаждающей жидкости ТМ100-А;
7. Датчик сигнализатора аварийного давления масла ТМШ-Д;
8. Датчик указателя давления масла ММ355;
9. Подкапотный фонарь ПД-308-А-0;
10. Электродвигатель 11.5208 стеклоомывателя;
11. Электродвигатель отопителя кабины МЭ272Б;
12. Катушка зажигания Б114-Б;
13. Распределитель зажигания 46.3706;
14. Помехоподавительные резисторы свечей СЭ110;
15. Свечи зажигания А11-1;
16. Реле стартера РС502;
17. Добавочный резистор катушки зажигания СЭ107;
18. Стартер СТ.230-К1;
19. Датчик падения давления воздуха в контуре передних тормозов ММ124-Д;
20. Датчик падения давления воздуха в контуре задних тормозов ММ124-Д;
21. Выключатель сигналов торможения передних тормозов ММ125-Д;
22. Выключатель сигналов торможения задних тормозов ММ125-Д;
23. Фонарь бокового указателя поворота УП101-01;
24. Нагреватель зеркала 20.3741;
25. Подкапотный фонарь ПД-308-А-0;
26. Электродвигатель 35.5205 стеклоочистителя;
27. Фонари автопоезда УП101-01;
28. Добавочный резистор электродвигателя отопителя кабина СЭ300Б;
29. Фонарь бокового указателя поворота УП101-01;
30. Нагреватель зеркала 20.3741;
31. Термобиметаллический кнопочный предохранитель 1302.3722 на 7,5 А;
32. Термобиметаллический кнопочный предохранитель 1302.3722 на 7,5 А;
33. Термобиметаллический кнопочный предохранитель ПР310 на 10 А;
34. Термобиметаллический кнопочный предохранитель ПР310 на 10 А;
35. Термобиметаллический кнопочный предохранитель ПР310 на 10 А;
36. Контактор 111.3747;
37. Реле сигналов торможения 111.3747;
38. Реле управления стеклоочистителем 111.3747;
39. Переключатель отопителя кабины П147-04.11;
40. Прерыватель сигнализатора стояночного тормоза РС492;
41. Выключатель фонарей автопоезда 3802.3710-02.38;
42. Выключатель противотуманного заднего фонаря 3802.3710-02.03;
43. Резервные сигнализаторы;
44. Сигнализатор падения давления масла 2202.3803-23;
45. Блок контрольных сигнализаторов 2302.3803-02;
46. Сигнализатор указателей поворота прицепа 2202.3803-07;
47. Сигнализатор указателей поворота тягача 2202.3803-07;
48. Сигнализатор критического уровня топлива 2202.3803-19;
49. Выключатель аварийной световой сигнализации 24.3710;
50. Плавкий предохранитель;
51. Плавкий предохранитель;
52. Переключатель габаритных огней и фар головного света П147-04.04;
53. Спидометр 25.3802;
54. Зуммер падения давления воздуха РС508;
55. Комбинация приборов 16.3801;
56. Термобиметаллический кнопочный предохранитель на 20А ПР2Б;
57. Термобиметаллический кнопочный предохранитель на 20А ПР2Б;
58. Термобиметаллический кнопочный предохранитель ПР310 на 10 А;
59. Термобиметаллический кнопочный предохранитель ПР315 на15 А;
60. Фонарь кабины ПК 142;
61. Прерыватель РС950-П указателей поворота;
62. Выключатель фонаря заднего хода ВК403;
63. Датчик сигнализатора давления в контуре стояночного тормоза ММ124-Д;
64. Датчик сигнализатора включения стояночного тормоза ММ 124-Д;
65. Регулятор напряжения 201.3702;
66. Плафон кабины ПК142;
67. Выключатель нагревательных элементов зеркал заднего вида 3802.3709-02.3855;
68. Штепсельная розетка прицепа ПСЗ00-100;
69. Задний фонарь ФП130-Б;
70. Фонарь заднего хода ФП135-В;
71. Противотуманный задний фонарь 24.3716;
72. Переменный резистор ВК4126-Б-01;
73. Комбинированный переключатель света 66.3709;
74. Переключатель стеклоочистителя 40.3709;
75. Задний фонарь ФП130-Б;
76. Выключатель ВК350 приборов и стартера;
77. Розетка штепсельной переносной лампы 47К;
78. Транзисторный коммутатор ТК-102-А;
79. Аккумуляторная батарея 6СТ-90ЭМ;
80. Выключатель массы аккумуляторной батареи ВК318Б;
81. Датчик указателя уровня топлива БМ-165-Д

ЗИЛ-4331 и ЗИЛ-133ГЯ с дизельным двигателем 8.7 л. V8 (ЗИЛ-645)
