Амкодор 333В - предохранители
Назначение и расположение предохранителей в фронтальном погрузчике Амкодор 333В с дизельным двигателем Д-260.2 с турбонаддувом

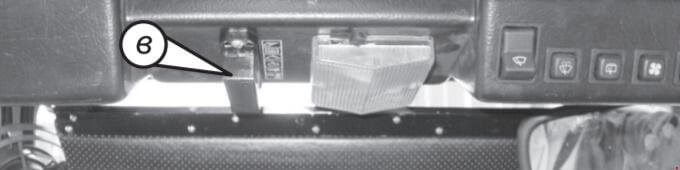

Блок предохранителей с левой стороны панели приборов
| № | А | Символ | Назначение предохранителя |
|---|---|---|---|
| 1 | 7.5 |  |
Подсветка приборов |
| 2 | 15 |  |
Центральный переключатель света |
| 3 | 25 |  |
ЭФУ |
| 4 | 7.5 |  |
Звуковой сигнал |
| 5 | 7.5 |  |
Правый ближний свет |
| 6 | 7.5 |  |
Левый ближний свет |
| 7 | 7.5 |  |
Правый дальний свет |
| 8 | 7.5 |  |
Левый дальний свет |
| 9 | 7.5 |  |
Правый габаритный фонарь |
| 10 | 7.5 |  |
Левый габаритный фонарь |
| 11 | 7.5 | Резерв | |
| 12 | 25 | Резерв |
Блок предохранителей с правой стороны панели приборов
| № | А | Символ | Назначение предохранителя |
|---|---|---|---|
| 1 | 7.5 | Резерв | |
| 2 | 7.5 |  |
Реле управления остановом дизеля (для модели двигателя с электроостановом) |
| 3 | 7.5 |  |
Питание приборов и сигнализаторов |
| 4 | 7.5 |  |
Фонари заднего хода |
| 5 | 7.5 |  |
Вспомогательная розетка |
| 6 | 7.5 | Жидкостный подогреватель | |
| 7 | 7.5 |  |
Подкапотные лампы |
| 8 | 15 | Резерв | |
| 9 | 7.5 |  |
Стоп-сигнал |
| 10 | 15 |  |
Аварийная сигнализация |
| 11 | 7.5 |  |
Противотуманный фонарь |
| 12 | 7.5 |  |
Указатели поворотов |
Блок предохранителей на потолке кабины
| № | А | Символ | Назначение предохранителя |
|---|---|---|---|
| 1 | 25 |  |
Передние рабочие фары |
| 2 | 7.5 | Подогрев зеркал | |
| 3 | 15 |  |
Стеклоочиститель переднего стекла |
| 4 | 15 |  |
Стеклоочиститель заднего стекла и стеклоомыватель |
| 5 | 15 |  |
Вентилятор отопителя |
| 6 | 15 |  |
Плафон, вентилятор и проблесковый маячок |
Блок предохранителей под капотом
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 60 | Резервный |
| 2 | 60 | Цепь заряда АКБ |
Предохранитель навесной на жгуте в районе генератора
ПР119Б-01
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 6 | Защищает диоды генератора |
