1984-1991 Opel Kadett E
Назначение и расположение предохранителей Опель Кадет Е в кузове седан, хэтчбек и универсал. С бензиновым двигателем: 1.2 л., 1.3 л., 1.4 л., 1.6 л., 1.8 л., 2.0 л. или с дизельным двигателем: 1.5 л., 1.7 л. (1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991)

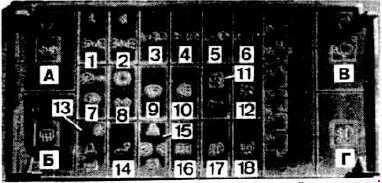

Блок предохранителей
| № | А | Назначение предохранителя |
|---|---|---|
| 1 | 10 |
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
|
| 2 | 10 |
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
Лампа освещения номерного знака
Подкапотная лампа
Лампы освещения приборов
Радиоприемник
|
| 3 | 10 | Левая фара (дальний свет) |
| 4 | 10 | Правая фара (дальний свет) |
| 5 | 10 | Левая фара (ближний свет) |
| 6 | 10 | Правая фара (ближний свет) |
| 7 | - | Резерв |
| 8 | 10 |
Реле-прерыватель указателей поворота и аварийной сигнализации
Задние фонари (лампы стоп-сигнала)
Реле включения противотуманных фар
|
| 9 | 30 | Электродвигатель стеклоочистителя |
| 10 | 10 | Задние фонари (противотуманный свет) |
| 11 | 30 |
Электродвигатель вентилятора системы охлаждения двигателя
Звуковой сигнал
|
| 12 | 20 | Электродвигатель вентилятора отопителя салона |
| 13 | 20 |
Задние фонари (лампы света заднего хода)
Элемент подогрева автоматического пускового устройства карбюратора *
Прикуриватель
Электродвигатель привода наружного зеркала заднего вида **
Лампа освещения вещевого ящика
Элементы обогрева сидений **
|
| 14 | 20 | Клемма «30» постоянной подачи напряжения питания на сцепное устройство для буксировки |
| 15 | 20 |
Лампы указателей поворота (в режиме аварийной сигнализации)
Плафон освещения салона
Радиоприемник
Часы **
Бортовой компьютер **
|
| 16 | 20 | Система впрыска топлива *** |
| 17 | 20 | Противотуманные фары |
| 18 | 20 | Элемент обогрева заднего стекла |
| Реле | ||
| № | Назначение | |
| А | Реле-прерыватель указателей поворота и аварийном сигнализации | |
| Б | Реле включение обогрева заднего стекла | |
| В | Реле стеклоочистителе | |
| Г | Реле включение противотуманных фар | |
* На автомобилях с двигателем с карбюратором пуска и прогрева.
** В зависимости от модели или комплектации
*** На автомобилях с двигателями с впрыском топлива.
